Een brandhoutrek maken van loodgietersbuizen: complete DIY-handleiding

Waarom een brandhoutrek maken van loodgietersbuizen

Een brandhoutrek van loodgietersbuizen combineert industriële robuustheid met een rauwe esthetiek. Gemaakt met fittingen van nodulair gietijzer en stalen buizen met schroefdraad, draagt het moeiteloos het gewicht van zo'n honderd blokken haardhout en geeft tegelijkertijd karakter aan uw interieur.

In tegenstelling tot industriële brandhoutrekken van dun plaatmetaal is een model van loodgietersbuizen praktisch onverwoestbaar. De fittingen van zwart gietijzer conform de EN 10242-norm bieden een uitzonderlijke mechanische weerstand, en het BSPT-schroefdraadsysteem maakt een montage volledig door schroeven mogelijk — zonder lassen, zonder gespecialiseerd gereedschap.

Gemonteerd op een massief houten basis met wielen, verplaatst u dit brandhoutrek eenvoudig naar de buurt van de open haard of houtkachel. En als u verhuist, demonteert u het net zo snel als u het in elkaar zet.

Benodigdheden voor uw brandhoutrek

De structuur maakt gebruik van fittingen in 3/4" (DN20), een goed compromis tussen stevigheid en esthetiek. De montage in « H »-vorm van bovenaf gezien creëert een stijf frame op vier poten, ideaal om de houtblokken op hun plaats te houden.

De benodigde fittingen en buizen

T-stuk gelijk F/F/F zwart (Ref. 130) Bocht 90° F/F zwart (Ref. 90) Vloerflens 3/4" zwart Buis 3/4" zwart staal met schroefdraad Houtschroeven 4,5 × 40 mm Zwenkwielen

Uw brandhoutrek maken: stap voor stap

Stap 1 — De H-structuur assembleren

De bovenstructuur vormt een « H » van bovenaf gezien. De twee T-stukken (Ref. 130) vormen de centrale knooppunten van de H, verbonden door een centrale buis. De vier zijuitgangen ontvangen elk een horizontale buis die eindigt met een bocht van 90°.

1. Schroef de centrale buis (40 cm) tussen de twee gelijke T-stukken (Ref. 130), elk gericht met de aftakking naar dezelfde kant (naar beneden).
2. Schroef in de twee zijuitgangen van elk T-stuk de vier horizontale buizen (25 cm).
3. Sluit elke horizontale buis af met een bocht 90° F/F (Ref. 90), gericht naar beneden.

Draai met de hand aan en geef dan een kwartslag extra met een verstelbare moersleutel. Controleer of de structuur goed vlak ligt door hem ondersteboven op een vlak oppervlak te plaatsen.

Stap 2 — De verticale poten monteren

Draai de H-structuur om, met de bochten naar boven. Schroef de vier verticale buizen (80 cm) in de onderuitgangen van de bochten. Deze buizen vormen de vier stijlen van het brandhoutrek.

Schroef vervolgens een vloerflens (Ref. 321) aan het uiteinde van elke verticale buis. De flenzen dienen om de structuur op de houten basis te bevestigen.

Stap 3 — De houten basis voorbereiden

Zaag uw plank op de afmetingen van het frame (69 × 55 cm voor maat Medium, zie de afmetingentabel hieronder). De basis moet iets uitsteken buiten het bereik van de flenzen (Ø 65 mm) voor een mooi resultaat — reken op 2 tot 3 cm marge aan elke zijde.

Schuur het oppervlak (korrel 120 en vervolgens 180), breng de afwerking naar keuze aan (zie het speciale gedeelte verderop) en boor de voorgaten voor de bevestigingsschroeven van de flenzen.

Stap 4 — De flenzen en wielen bevestigen

Plaats de structuur ondersteboven (poten in de lucht) en leg de houten basis op de vier flenzen. Markeer de bevestigingsgaten en schroef vervolgens elke flens vast met 4 roestvrijstalen houtschroeven (4 × 20 mm).

Draai het geheel om en bevestig de vier wielen onder de basis, in de vier hoeken. Kies zwenkwielen met rem zodat u het brandhoutrek voor de open haard kunt vastzetten.

Afmetingen en gedetailleerde maten in 3/4"

Alle maten zijn berekend rekening houdend met de inschroefdiepte van de schroefdraad in de fittingen (15 mm per uiteinde in 3/4"). De onderstaande tabel toont drie maten die zijn aangepast aan verschillende ruimtes en behoeften.

Overzicht van te zagen buizen

Detail van de maatberekening (maat Medium)

Voor wie de afmetingen wil begrijpen of aanpassen:

• Diepte: Bocht (z=18) + buis 250 + T-stuk doorlopend (2×z=36) + buis 250 + Bocht (z=18) = 572 mm
• Breedte: T-stuk (z=18) + buis 400 + T-stuk (z=18) = 436 mm
• Hoogte: Bocht (z=18) + buis 800 + Flens (H-emb=3) = 821 mm + basis 25 mm + wielen 65 mm = ≈ 94 cm
• Flenzen: de flenzen hebben een Ø van 65 mm, tel 65 mm op bij de hart-op-hart maten (bv. 572 + 65 = 637 mm diepte).

Afmetingen van de houten basis (met overstek)

Afwerking van het staal: uw buizen beschermen en verfijnen

De fittingen van zwart gietijzer en de stalen buizen hebben een rauwe, zeer esthetische uitstraling, maar onbehandeld staal kan na verloop van tijd licht oxideren. Ontvetten u eerst alle onderdelen met aceton en kies vervolgens uw afwerking.

• Gekookte lijnolie of metaalolie (Owatrol): aangebracht met een doek, voedt het het metaal, voorkomt roest en versterkt het diepe zwart. Eenmaal per jaar vernieuwen. Dit is onze aanbeveling.
• Matte lak in spuitbus (Rust-Oleum, Hammerite): 2 dunne lagen voor een duurzame en onzichtbare bescherming. Ideaal als het haardhout nog vochtig wordt opgeslagen.
• Bijenwas voor metaal: zijdezacht gevoel, lichte bescherming, vrijwel onzichtbaar resultaat. Voor gebruik binnenshuis in een droge ruimte.
• Hittebestendige verf (mat zwart, brons, koper): metaalprimer + 2 lagen. Relevant als het brandhoutrek dicht bij een houtkachel staat.
• Gecontroleerde roestpatina: oxideer het staal bewust met zout water + witte azijn en fixeer vervolgens met matte lak. Een verouderd uiterlijk, erg populair bij landelijke of loftinrichting.

De houten basis: opties en afwerkingen

De basis heeft een dubbele functie: hij neemt de vloerflenzen van de structuur op en dient als plateau voor de wielen. De keuze ervan is bepalend voor het algehele uiterlijk van het meubel. Hier volgen verschillende benaderingen, van de eenvoudigste tot de meest creatieve.

Optie 1 — Massief paneel uit één stuk

De eenvoudigste en netste oplossing. Koop een massieve plank van eiken, beuken of essen in de gewenste afmetingen (zie de maattabel hierboven). Eiken is de premiumkeuze: dicht, hard en van nature duurzaam, de uitgesproken nerf past perfect bij zwart gietijzer.

• Dikte: 25 tot 30 mm voor eiken, 30 tot 40 mm voor naaldhout (spar, grenen, vuren) dat minder hard is.
• Waar te vinden: lokale zagerijen, bouwmarkten (afdeling massief hout), meubelmakers, of online bij gespecialiseerde houtleveranciers.
• Voordeel: geen assemblage nodig, snelle rechte zaagsnede, perfect vlak oppervlak.

Optie 2 — Verlijmde planken

Als u geen voldoende breed paneel kunt vinden, lijmt u 3 tot 5 houten planken naast elkaar om het plateau te vormen. Deze techniek levert een zeer esthetisch resultaat op, vooral als u verschillende houtsoorten of breedtes afwisselt.

• Assemblage: breng D3-houtlijm (vochtbestendig) aan op de zijkanten en klem met lijmklemmen gedurende 24 uur. Voor een perfect resultaat vlakt u de zijkanten af met een vlakbank of schaaf vóór het verlijmen.
• Optionele versterking: bevestig twee dwarslatten haaks onder het plateau (geschroefd van onderaf), ter hoogte van de flenzen. De latten verstijven het geheel en dienen als versterking voor de schroeven van de flenzen.
• Esthetische variant: wissel planken van licht eiken en donker notenhout af voor een gestreept effect dat prachtig combineert met zwart gietijzer.

Optie 3 — Verlijmd lamellenblad

Gemakkelijk verkrijgbaar bij bouwmarkten, het verlijmde lamellenblad (beuken, grenen of berken) wordt op maat gezaagd en is al geassembleerd en geschuurd. Dit is de snelste oplossing als u geen planken wilt samenvoegen.

• Voordeel: stabiel, vlak, geen kromtrekken, klaar voor afwerking.
• Nadeel: het ziet er meer « industrieel » uit dan massief rauw hout, maar goed schuren en een getinte beits lossen dat op.

Optie 4 — Hergebruikt hout

Voor een authentieke en milieubewuste uitstraling biedt hergebruikt hout een karakter dat onmogelijk met nieuw hout te evenaren is.

• Palletplanken: stel 3 of 4 geschuurde palletplanken samen, aan elkaar bevestigd met twee latten die van onderen worden geschroefd. Het versleten uiterlijk, de spijkergaten en de kleurvariaties versterken het industriële karakter. Let op: gebruik alleen pallets met het keurmerk « HT » (thermisch behandeld), nooit chemisch behandelde pallets (keurmerk « MB »).
• Oude schuur- of vloerplanken: sloopplanken hebben een prachtige natuurlijke patina. Ontspijkerd, licht geschuurd (korrel 80 om het karakter te behouden) en samengevoegd, leveren ze een unieke basis op.
• Spoorbielzen of oude balken: voor een massieve en imposante basis biedt een sectie van een bielze of dikke balk (60 tot 80 mm) een spectaculair rauw resultaat. U hoeft geen meerdere planken te assembleren — één enkel stuk volstaat.
• Oud tafelblad of deur: een oud eiken tafelblad op maat gezaagd, of een massieve houten deur die wordt hergebruikt, zijn uitstekende basisplaten met een verhaal.

Optie 5 — Dik stuk rauw hout

Voor een maximaal effect gebruikt u een groot stuk rauw hout als basis: boomschijf (dwarsdoorsnede), zwaardelen (eerste planken van een stam met de schors) of massief hakblok.

• Boomschijf: een schijf van 60 tot 80 mm dik, geschuurd op de vlakken en met de schors behouden aan de randen (live-edge-stijl). Spectaculair, maar de stam moet breed genoeg zijn en het hout goed droog (minimaal 6 maanden) om scheuren te voorkomen.
• Zwaardeel of boomrand: een plank met een onbewerkte rand (natuurlijke onregelmatige vorm) creëert een opvallend contrast met de strakke geometrie van de buizen. Schuur het oppervlak, behoud de natuurlijke rand en stabiliseer indien nodig met epoxyhars.
• Hergebruikt hakblok: dik, zwaar en ultrastabiel, het is de ideale basis als u er een vindt in de juiste afmetingen. Geen enkel risico op doorbuigen, zelfs niet bij 150 kg haardhout.

Optie 6 — Basis in bakvorm met randen

Om te voorkomen dat schorsresten, zaagsel en insecten op de vloer vallen, maakt u van de basis een bak met opstaande randen.

• Zaag 4 planken van 3 tot 5 cm hoogte op de afmetingen van het plateau.
• Lijm en spijker (of schroef) de randen aan de zijkanten van het plateau.
• De basis wordt een bak die schorsdeeltjes en stof opvangt — bijzonder handig als het brandhoutrek op parket of een tapijt staat.
• Variant: als u een houten kist kunt bemachtigen (wijnkist, militaire kist, transportkist), kan deze rechtstreeks als basis-bak dienen zonder zaagwerk. Controleer alleen of de afmetingen overeenkomen met het bereik van de flenzen.

Afwerking van de houten basis

• Hardwaxolie (Osmo, Rubio Monocoat): onzichtbare bescherming, natuurlijk gevoel, eenvoudig te onderhouden. Ideaal voor eiken en edele houtsoorten.
• Matte polyurethaanlak: maximale bescherming tegen water en stoten, licht satijnachtig uiterlijk. De beste keuze als het haardhout nog vochtig wordt opgeslagen.
• Getinte beits: maakt het mogelijk het hout donkerder te kleuren (notenhout, ebbenhout, wengé) om het te laten passen bij zwart gietijzer. Twee lagen voor een homogeen resultaat.
• Shou Sugi Ban-branding: Japanse techniek van oppervlakkig branden met een brander die een spectaculair zwart verkoold uiterlijk geeft. Het hout wordt resistent tegen insecten en vocht. In totale harmonie met de zwarte buizen — dit is onze favoriete afwerking voor dit project.
• Bijenwas: traditionele afwerking, aangename geur, lichte bescherming. Perfect voor pallethout of hergebruikt hout.
• Transparante epoxyhars: voor onregelmatige randen (zwaardelen, boomschijven) vult de hars scheuren op en stabiliseert het hout, terwijl het een opvallend visueel effect creëert.

De wielen: mobiliteit en gebruiksgemak

De wielen veranderen een statische opberger in een verrijdbaar meubel. Een beladen brandhoutrek kan tussen de 40 en 120 kg wegen, dus u hebt geschikte wielen nodig.

• Draagvermogen: minimaal 40 kg per stuk (dus 160 kg totaal voor 4 wielen).
• Diameter: 50 tot 75 mm. Groter = soepeler rollen op parket of plavuizen.
• Rem: zwenkwielen met ingebouwde rem om het brandhoutrek vast te zetten. Minimaal twee wielen met rem.
• Materiaal: wielen van rubber of polyurethaan om de vloer te beschermen en geluidsarm te rollen.
• Bevestiging: schroefplaat (4 schroeven per wiel). Controleer of de plaat niet buiten de basis uitsteekt.
• Stijl: voor de industriële sfeer kiest u vintage wielen van gietijzer of zwart staal met rubberen loopvlak. Standaard zwarte wielen voldoen eveneens.

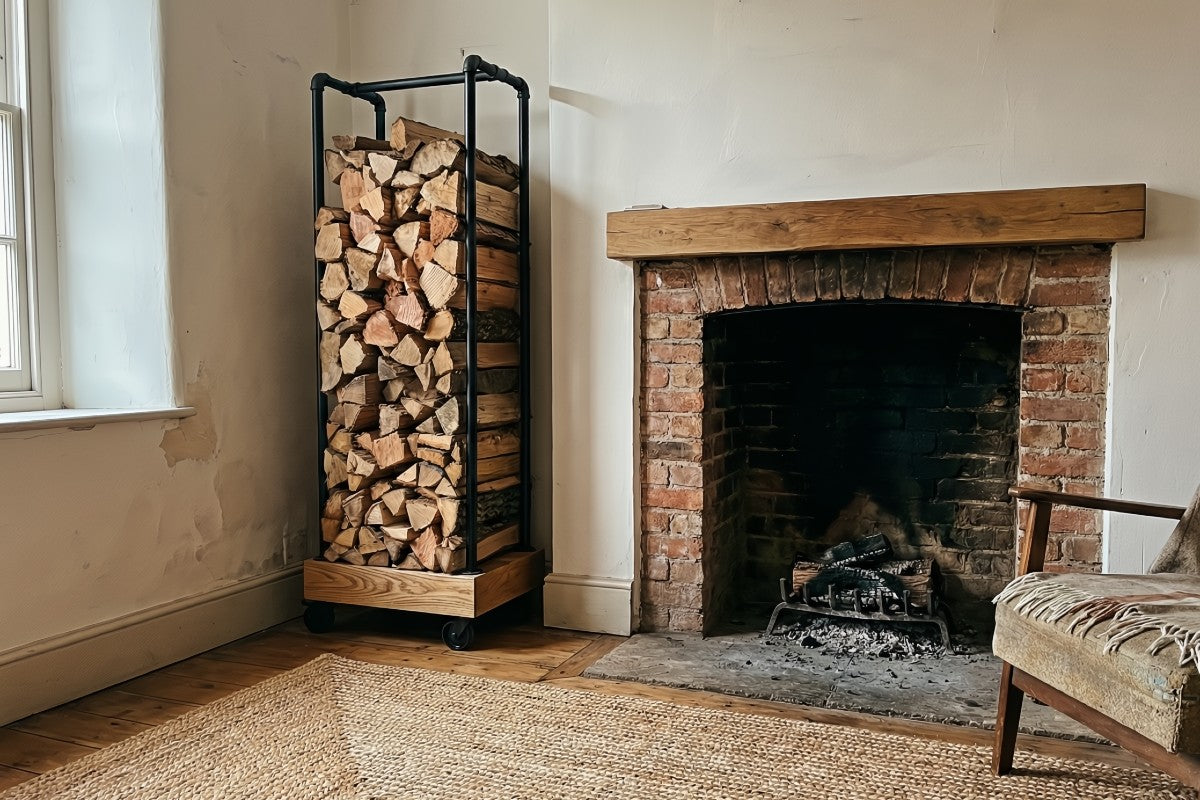

Inspiratie: het brandhoutrek in gebruik

Geplaatst bij een open haard wordt het brandhoutrek van buizen een echt decoratief element.

Veelgestelde vragen over het brandhoutrek van buizen
