Messing knie 90° BI/BI

90° bocht binnendraad/binnendraad in messing, schroeffitting ontworpen voor een haakse richtingsverandering in je installaties voor loodgieterij of decoratie. Met de twee binnendraadaansluitingen verbind je twee onderdelen met buitendraad onder een hoek van 90°. Schroefdraad conform ISO 228-1 BSPP.

Beschrijving van de 90° BI/BI messing bocht

Met deze bocht binnendraad/binnendraad maak je een hoek van 90° tussen twee buizen of fittingen met buitendraad. Hij is compatibel met alle fittingen die op de site worden verkocht, mits ze dezelfde maat hebben en een zijde met buitendraad hebben. Ideaal om een obstakel te omzeilen of de richting van een leiding te veranderen.

Deze messing fitting wordt eenvoudig vastgeschroefd, zonder solderen. Dankzij de 6-kantige vorm draai je hem gemakkelijk aan met een steeksleutel of verstelbare moersleutel. Het onderdeel voldoet aan de geldende normen en is geschikt voor zowel technische installaties als interieurdecoratieprojecten.

Technische kenmerken

Gebruiksvoorwaarden en installatie

• Werkdruk: PN 16 bar
• Temperatuur: afhankelijk van het gekozen type afdichting
• Vloeistoffen: drinkwater, glycolwater, compatibele vloeistoffen
• Installatie: matig aanhaalmoment toepassen en geschikte materialen kiezen (risico op galvanische corrosie). Sleutelvlakken passend bij gangbare sleutels.

Certificeringen en conformiteit

• Drinkwater: conform het Franse besluit van 25 juni 2020 betreffende metallische materialen en producten bestemd voor installaties in contact met water bestemd voor menselijke consumptie.
• 4MS: conform de 4MS-eisen — harmonisatie van de Europese certificeringsregels voor materialen en producten in contact met drinkwater.

Toepassingen en installatietips

Toepassingen

• Huishoudelijke loodgieterij: aansluiting van warm- en koudwaterinstallaties
• Industriële loodgieterij: installaties conform PN 16 bar
• Interieurdecoratie: creatie van lampen, planken en handdoekhouders in zichtbaar messing
• Doe-het-zelf en creatief knutselen: projecten op maat met schroeffittingen

Installatietips

• Gebruik PTFE-tape (teflon) of hennep voor de afdichting van de buitendraden
• Gebruik voor vlakke pakkingvlakken een platte pakking met een minimale dikte van 1 mm
• Draai aan met een steeksleutel of verstelbare moersleutel — gebruik geen waterpomptang, om beschadiging van het onderdeel te voorkomen
• Pas een matig aanhaalmoment toe — te strak aandraaien kan de schroefdraad beschadigen

Technische tekening

Afmetingen (mm)

Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.

Maatovereenkomsten

Deze bocht is verkrijgbaar in de volgende maten. Gebruik deze tabel om de overeenkomst tussen millimeters, inches en DN te vinden.

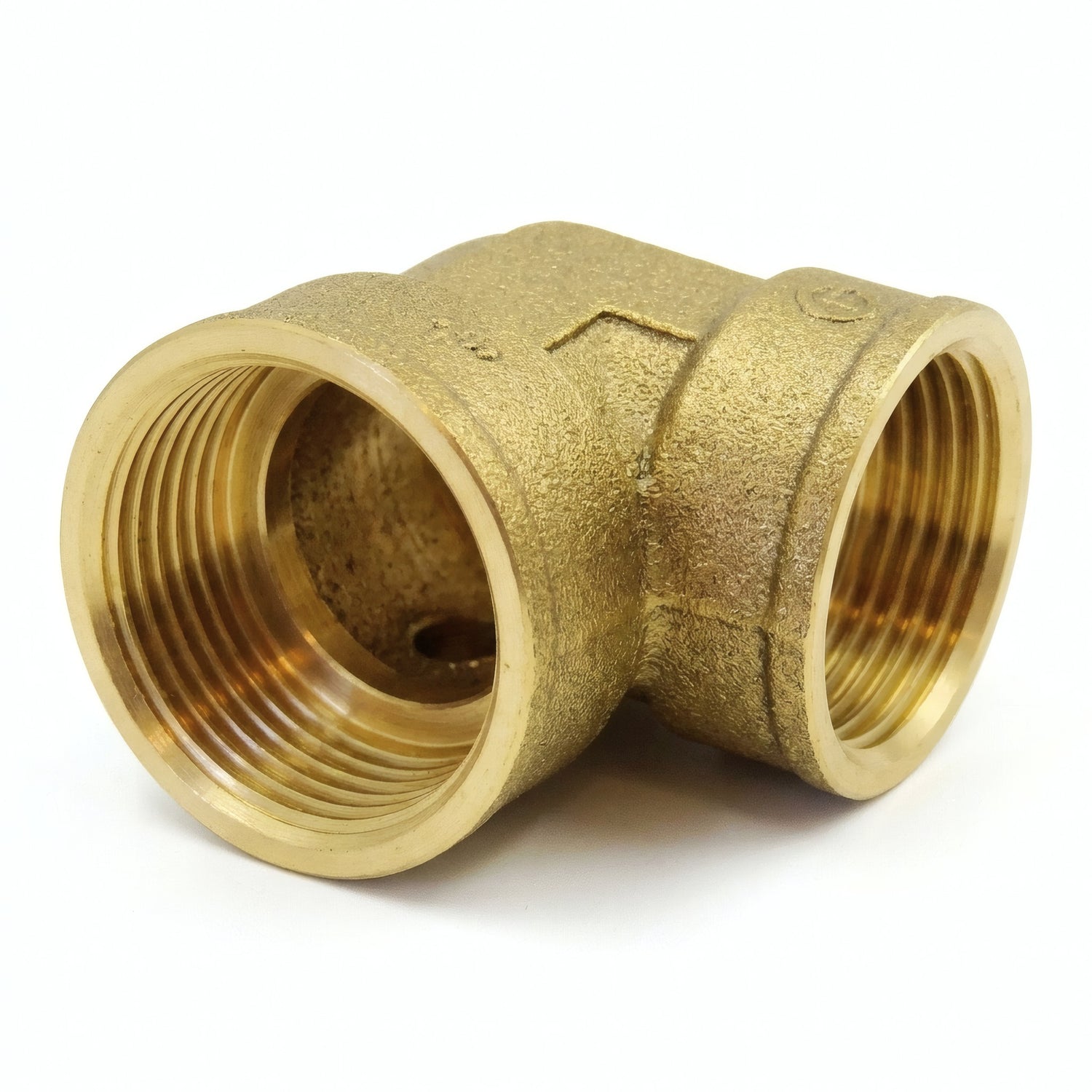

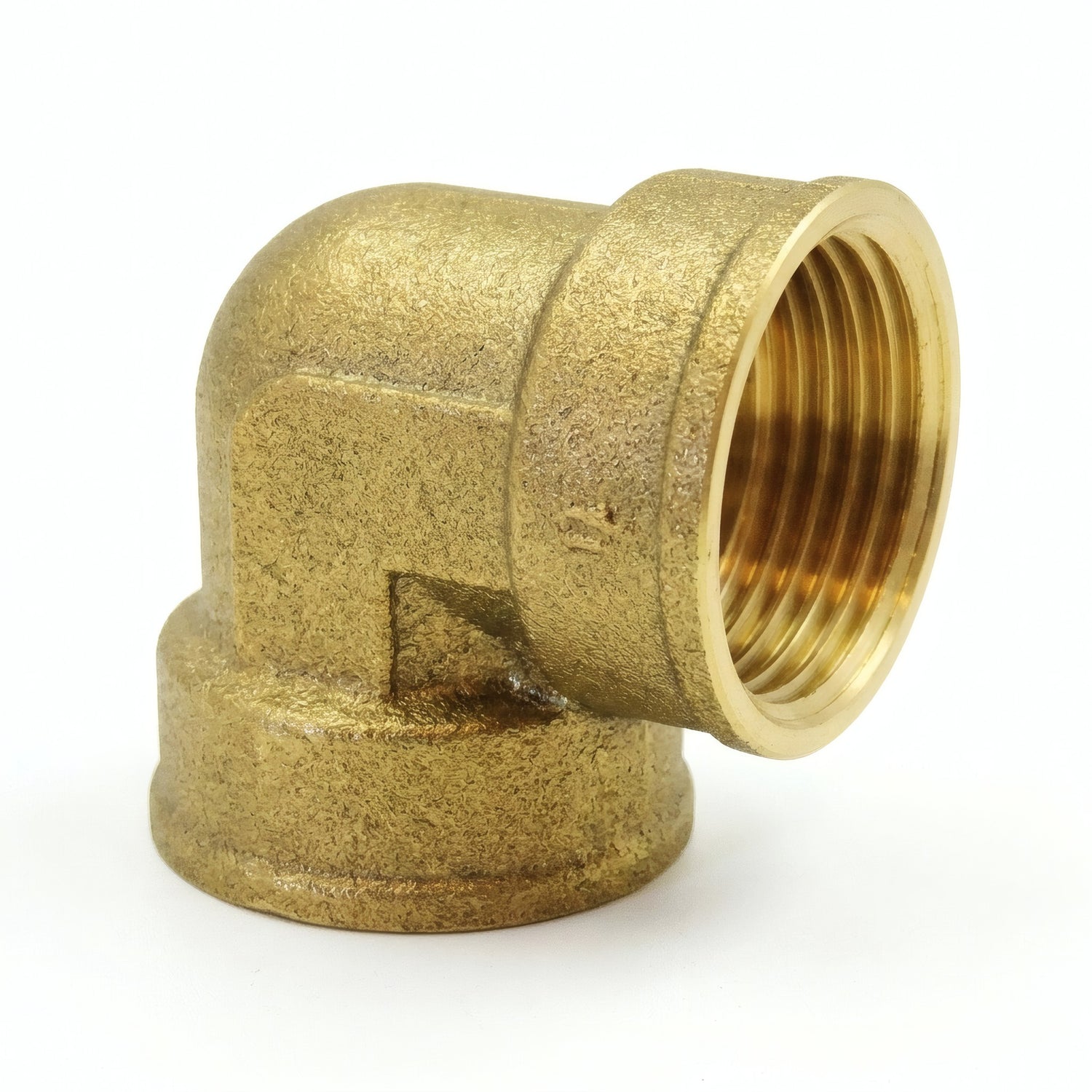

Het uiterlijk van het onderdeel kan variëren afhankelijk van de voorraadpartij (zie foto's). Neem contact met ons op ter bevestiging.
