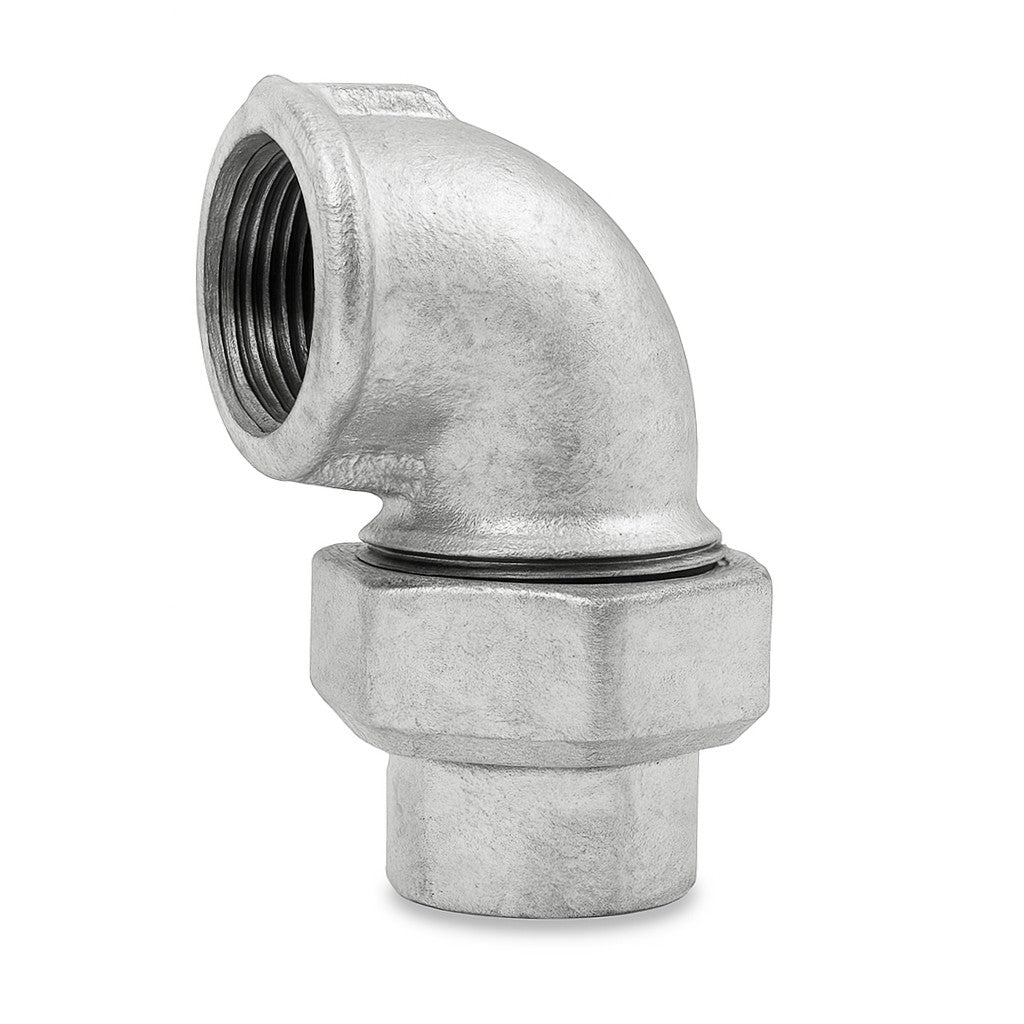

Wartelknie 90° BI/BI gegalvaniseerd smeedbaar gietijzer

De 90° wartelknie Binnendraad-Binnendraad (BI/BI) is een hoogtechnologische fitting. Het combineert drie functies in één stuk: een 90° richtingsverandering, een standaard verbinding en vooral een wartelfunctie die de verbinding demonteerbaar maakt.

Waarvoor dient een wartelknie?

Deze ingenieuze fitting is ontworpen om de montage en demontage van een leidingsectie mogelijk te maken zonder de buizen te hoeven snijden of draaien. Het is de ideale oplossing om:

• Apparatuur te installeren: Het maakt het mogelijk om gemakkelijk een pomp, een circulatiepomp, een watermeter of een filter aan te sluiten, en deze gemakkelijk te verwijderen voor onderhoud of vervanging.
• Een verbindingspunt te creëren: Het wordt gebruikt om twee vaste leidingsecties te verbinden, waar een standaard verbinding onmogelijk te schroeven zou zijn.
• Werkzaamheden te vergemakkelijken: Door simpelweg de centrale moer los te draaien, scheidt u de verbinding, wat wijzigingen of reparaties aan een bestaande leiding enorm vereenvoudigt.

De afdichting van het "wartel"-gedeelte wordt gerealiseerd door een zeer nauwkeurig metaal-op-metaal contact tussen twee conische zittingen, waardoor op dit niveau geen extra pakking nodig is.

Technische Specificaties (Conform EN 10242)

Deze fitting is vervaardigd volgens de eisen van de Europese norm EN 10242, wat optimale kwaliteit en betrouwbaarheid garandeert voor kritische installaties.

• Hoogwaardig Materiaal: Smeedbaar gietijzer (kwaliteit EN-GJMW-400-5), bekend om zijn zeer grote mechanische weerstand tegen druk en schokken.
• Corrosiebescherming: Thermisch verzinkte afwerking (dikte ~70µm), wat een uitstekende levensduur en een ruwe industriële uitstraling garandeert.
• Afdichting met Conische Zitting: De wartel is van het conische type (metaal/metaal), wat een betrouwbare en duurzame afdichting zonder slijtagepakking garandeert.
• Aansluitdraden: De twee binnendraden zijn van het cilindrische type (Rp) volgens ISO 7-1, voor de verbinding met de buizen. De losse moer van de wartel heeft een gasdraad (G) volgens ISO 228-1.

Indicatieve Afmetingen

De afmetingen van deze fitting zijn groter dan die van een standaard knie.

Opmerking: De afmetingen A en B vertegenwoordigen de hartafstand aan elke kant van de fitting.

Installatietip

De afdichting van de Rp-draden moet worden gedaan met hennep of een ander geschikt product. Breng geen afdichtmiddel aan op de conische zittingen van de wartel zelf. Draai de centrale moer stevig aan om het metaal-op-metaal contact te verzekeren.
