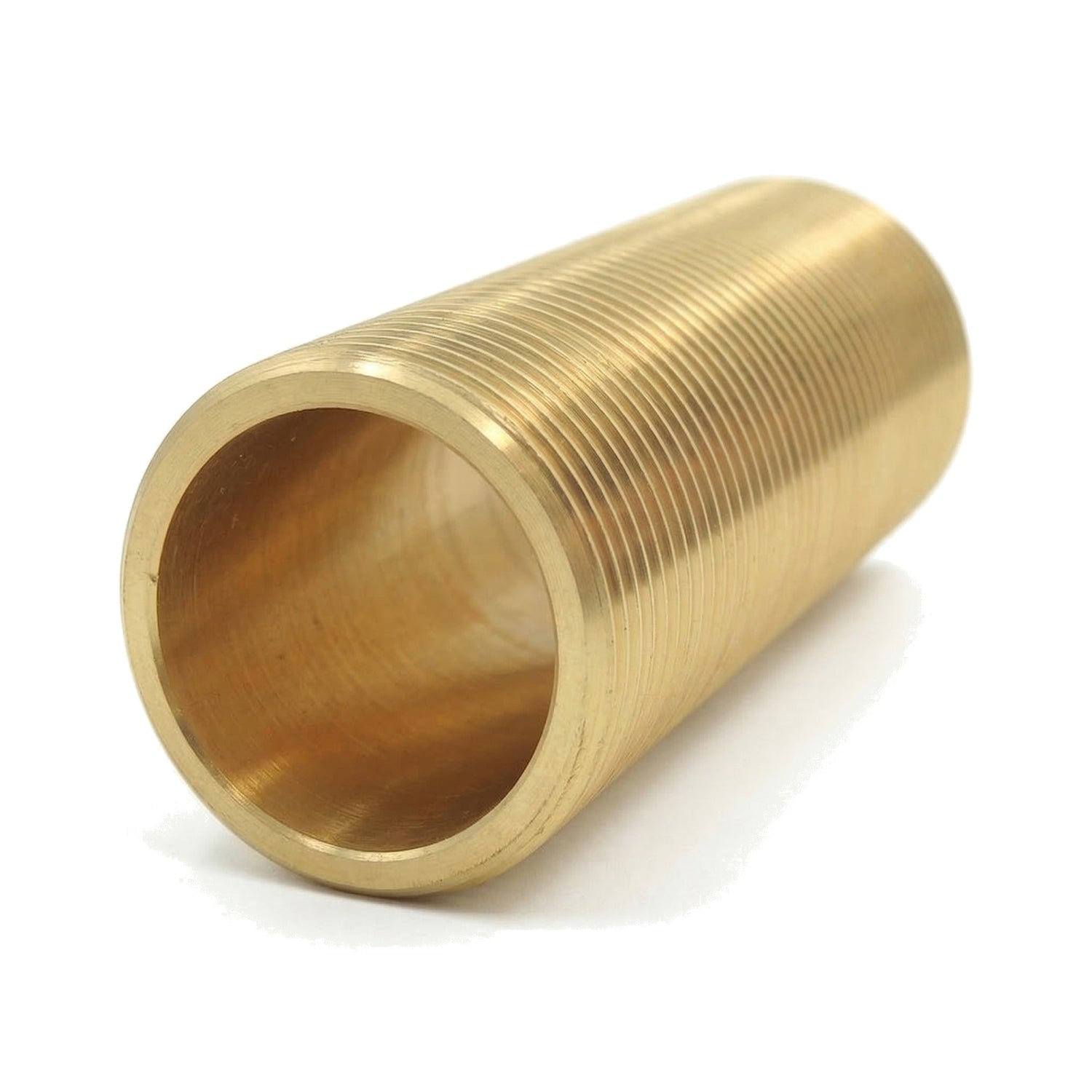

Messing schroefbuis doorvoer

Schroefdraad wanddoorvoerbuis in messing, buitendraad aan beide uiteinden, om door een scheidingswand, werkblad of wand te gaan. Wordt op zijn plaats gehouden door contramoeren (apart verkocht). Schroefdraad ISO 228-1 BSPP.

Beschrijving van de Messing Schroefdraad Wanddoorvoerbuis

Deze wanddoorvoerbuis maakt het mogelijk om een leiding of kabel door een wand, vloer of werkblad te voeren. De twee buitendraad uiteinden maken het mogelijk de buis aan beide zijden van de wand te bevestigen met contramoeren of binnendraad fittings.

In de loodgieterij dient het als doorvoer voor aanvoer- of afvoerleidingen. Bij decoratie is het het essentiële element om een elektrische kabel door een zichtbare messing verlichtingsarmatuur te voeren of om een doorlopend bevestigingspunt te creëren.

Technische Kenmerken

Conditions d'Toepassing et Installation

• Werkdruk : PN 16 bar
• Temperatuur : Afhankelijk van het gekozen afdichtingstype
• Vloeistoffen : Drinkwater, glycolwater, compatibele vloeistoffen
• Installatie: Een matig aanhaalmoment toepassen en geschikte materialen kiezen (risico op galvanische corrosie). Sleutelvlakken passend bij standaard sleutels.

Certificeringen en Conformiteit

• Drinkwater: Conform het Franse besluit van 25 juni 2020 betreffende metalen materialen en producten bestemd voor installaties in contact met drinkwater.
• 4MS : Conform 4MS-eisen — Harmonisatie van de Europese certificeringsregels voor materialen en producten in contact met drinkwater.

Toepassingen en Installatietips

Toepassings

• Huishoudelijke loodgieterij: aansluiting van warm- en koudwatersystemen
• Industriële loodgieterij: PN 16 bar conforme installaties
• Interieurdecoratie: creatie van verlichtingsarmaturen, planken, handdoekhouders in zichtbaar messing
• DIY en creatief knutselen: maatwerkprojecten met schroefdraad fittings
• Verlichting: doorvoer van elektrische kabel door een drager om een messing verlichtingsarmatuur te creëren

Installatietips

• Gebruik PTFE-tape (teflon) of hennep om de afdichting op buitendraad te waarborgen
• Gebruik voor vlakke pakkingvlakken een platte pakking met een minimale dikte van 1 mm
• Aandraaien met steeksleutel of verstelbare moersleutel — geen waterpomptang gebruiken om beschadiging van het werkstuk te voorkomen
• Een matig aandraaimoment toepassen — overmatig aandraaien kan de schroefdraad beschadigen

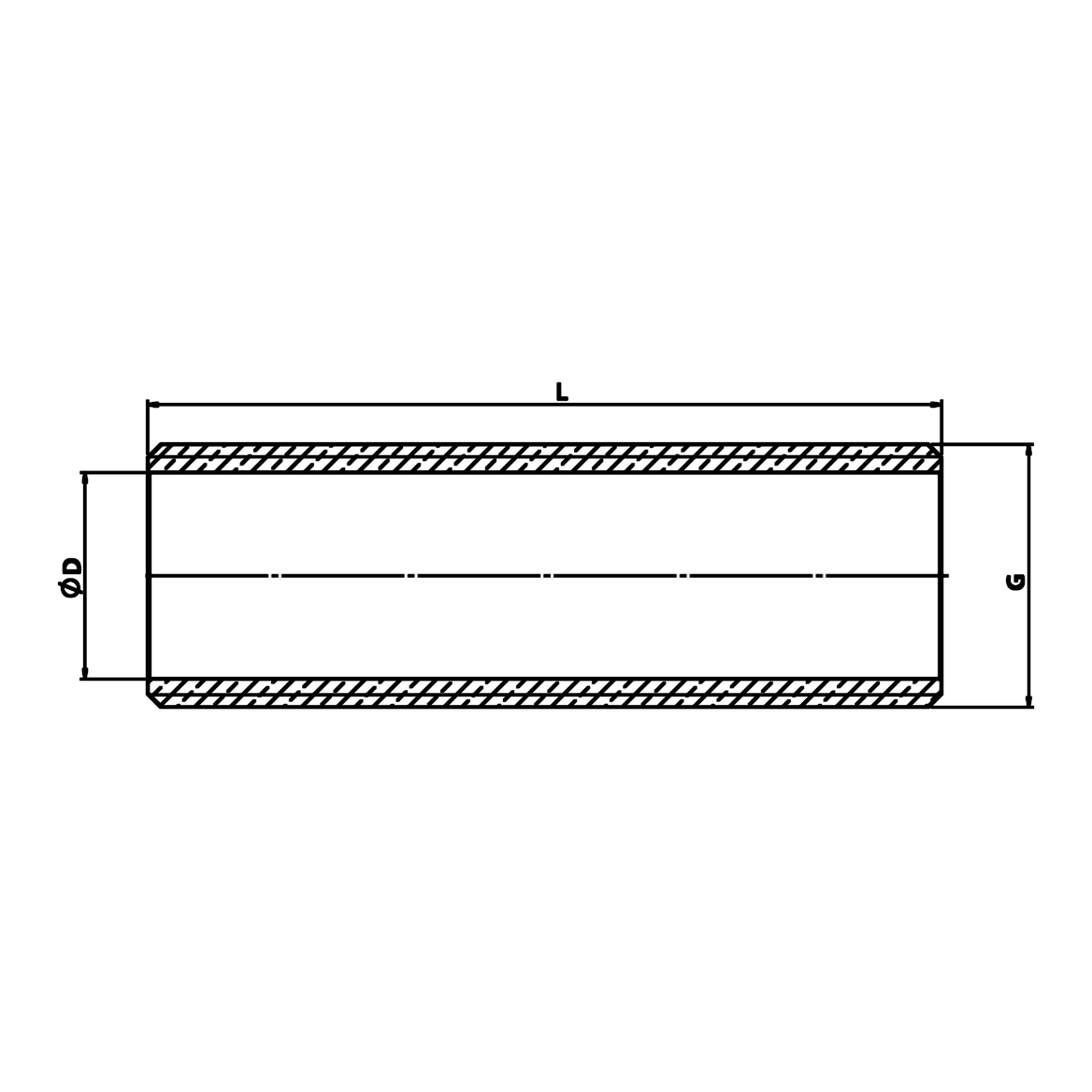

Technische Tekening

Afmetingen (mm)

Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.

Maatovereenkomsten

Deze wanddoorvoerbuis is beschikbaar in de volgende maten. Gebruik deze tabel om de overeenkomst te vinden tussen millimeters, inches en DN.

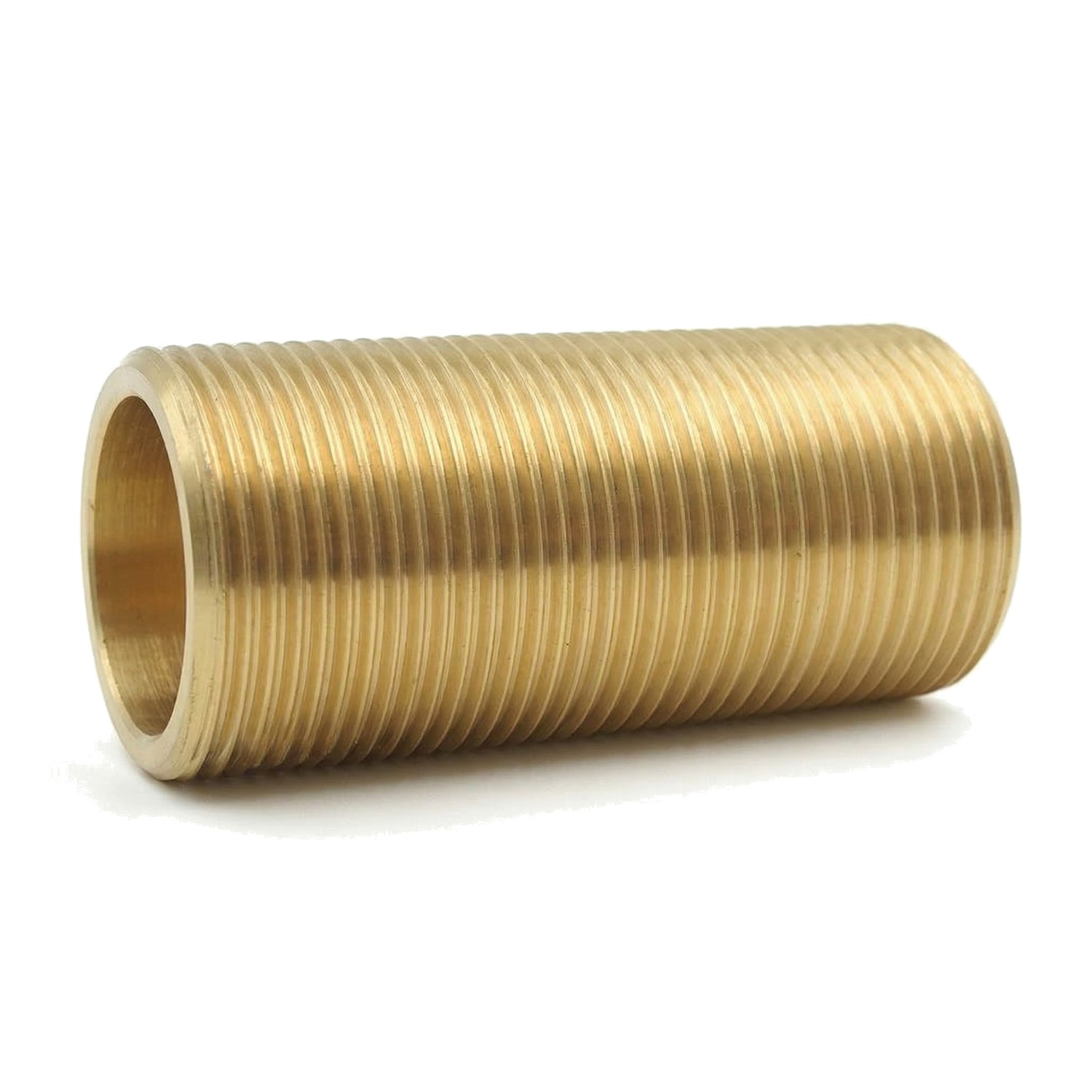

Het uiterlijk van het fitting kan variëren afhankelijk van de voorraadpartij (zie foto's). Neem contact met ons op ter bevestiging.
