Messing vlakke koppeling bi/bi EPDM
Vlakdichtende koppeling BI/BI in messing met geïntegreerde EPDM-pakking, voor een demonteerbare en lekvrije verbinding tussen twee buitendraad-elementen. De centrale wartelmoer maakt eenvoudige montage en demontage mogelijk zonder de leidingen te verplaatsen. Norm ISO 228-1 BSPP.
Beschrijving van de Vlakdichtende Koppeling BI/BI in Messing
Deze driedelige koppeling (twee lichamen + wartelmoer) creëert een demontagepunt in een leiding. Beide binnendraadzijden nemen fittingen of buizen met buitendraad op. De meegeleverde EPDM-pakking garandeert de afdichting zelfs na meerdere demontages.
Onmisbaar voor apparatuur die periodiek onderhoud vereist (boilers, pompen, filters). De koppeling maakt het mogelijk om de apparatuur los te koppelen zonder de rest van de installatie te snijden of los te maken.
Technische Kenmerken
| Materiaal | Messing CW617N - 4MS |
| Kleur | Goudkleurig messing |
| Nominale druk | PN 16 bar |
| Draadnorm | ISO 228-1 - BSPP Gas (cilindrisch schroefdraad) |
| Afdichting | Door EPDM-pakking (meegeleverd) |
| Pakkingvlakken | Vlakke zitting voor EPDM-pakking |
| Vorm | Zeskant (sleutelaansluiting) |
| Type | Binnendraad / Binnendraad (aan beide zijden getapt) + wartelmoer |
| Koppelingtype | Vlakke zitting met pakking |
| Pakking | EPDM (meegeleverd) |
| Compatibele vloeistoffen | Drinkwater, glycolwater, compatibele vloeistoffen |
| Temperatuur | Afhankelijk van het gekozen afdichtingstype |
| Toepassing | Drinkwatertoevoer, algemene loodgieterij, HVAC |
Gebruiks- en Installatievoorwaarden
- Werkdruk : PN 16 bar
- Temperatuur : Afhankelijk van het gekozen afdichtingstype
- Vloeistoffen : Drinkwater, glycolwater, compatibele vloeistoffen
- Installatie : Matig aanhaalmoment toepassen en geschikte materialen kiezen (risico op galvanische corrosie). Vlakken aangepast aan standaard sleutelmaten.
Certificeringen en Conformiteit
- Drinkwater : Conform het Franse besluit van 25 juni 2020 met betrekking tot metalen materialen en producten bestemd voor installaties in contact met water bestemd voor menselijke consumptie.
- 4MS : Conform de 4MS-eisen — Harmonisatie van de Europese certificeringsregels voor materialen en producten in contact met drinkwater.
Toepassingen en Installatietips
Toepassingen
- Huishoudelijke loodgieterij : aansluiting van warm- en koudwaterinstallaties
- Industriële loodgieterij : PN 16 bar conforme installaties
- Interieurdecoratie : creatie van verlichtingsarmaturen, planken, handdoekhouders in zichtbaar messing
- DIY en creatief knutselen : projecten op maat met schroeffittingen
Installatietips
- Controleer of de EPDM-pakking correct gepositioneerd is vóór het aandraaien
- Draai aan met een steeksleutel of verstelbare sleutel — gebruik geen waterpomptang om beschadiging van het fitting te voorkomen
- Een matig aanhaalmoment toepassen — te strak aandraaien kan de EPDM-pakking pletten

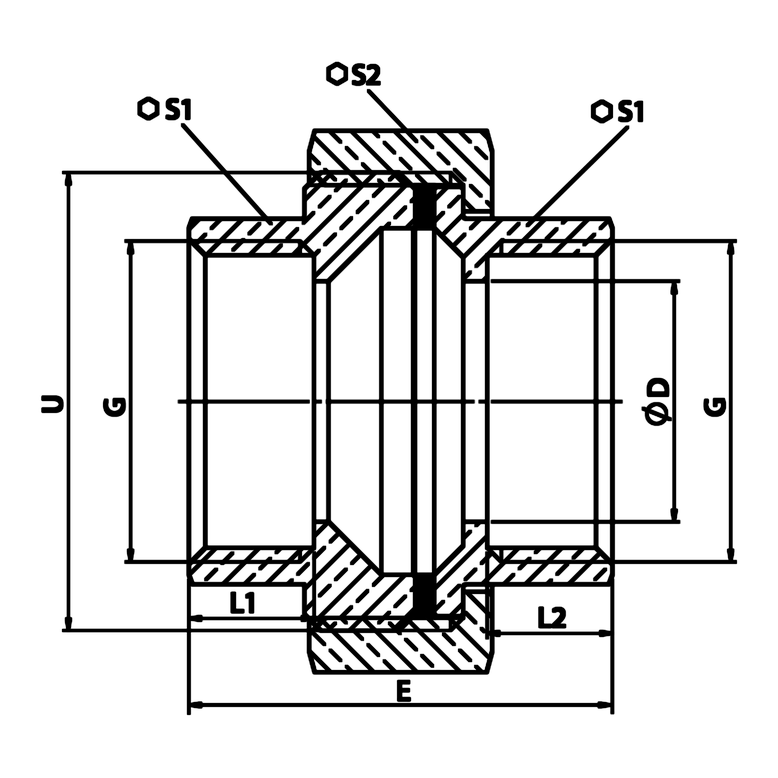

Technische Tekening
Dimensions (mm)
Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.
| G | G (mm) | U | U (mm) | OD | L1 | L2 | E | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15x21 | 7/8" | 14.5 | 32.5 | 10 | 32.5 | 23 | 33 | |
| 3/4" | 20x27 | 1"1/8 | 19.5 | 38.5 | 11 | 38.5 | 29 | 41 | |
| 1" | 26x34 | 1"1/2 | 40x49 | 25 | 44 | 13 | 44 | 36 | 52 |
Maatovereenkomsten
Deze koppeling is beschikbaar in de volgende maten. Gebruik deze tabel om de overeenkomst te vinden tussen millimeters, inches en DN.
| Maat (mm) | 15x21 | 20x27 | 26x34 |
|---|---|---|---|
| Inches | 1/2'' | 3/4'' | 1'' |
| DN | DN15 | DN20 | DN25 |
| Buis buitendiam. | 21 mm | 27 mm | 34 mm |
Het uiterlijk van het fitting kan variëren afhankelijk van de voorraadpartij (zie foto's). Neem contact met ons op voor bevestiging.
