Messing verloopnippel

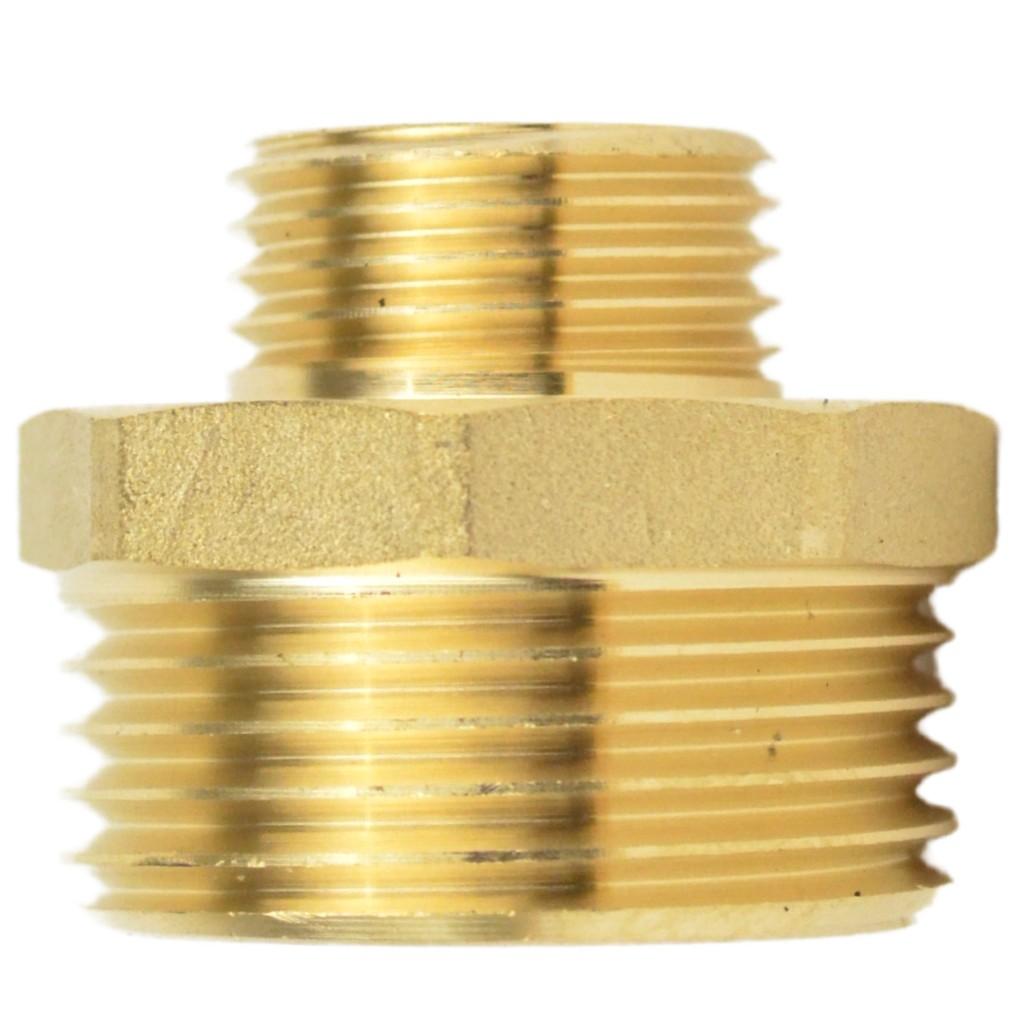

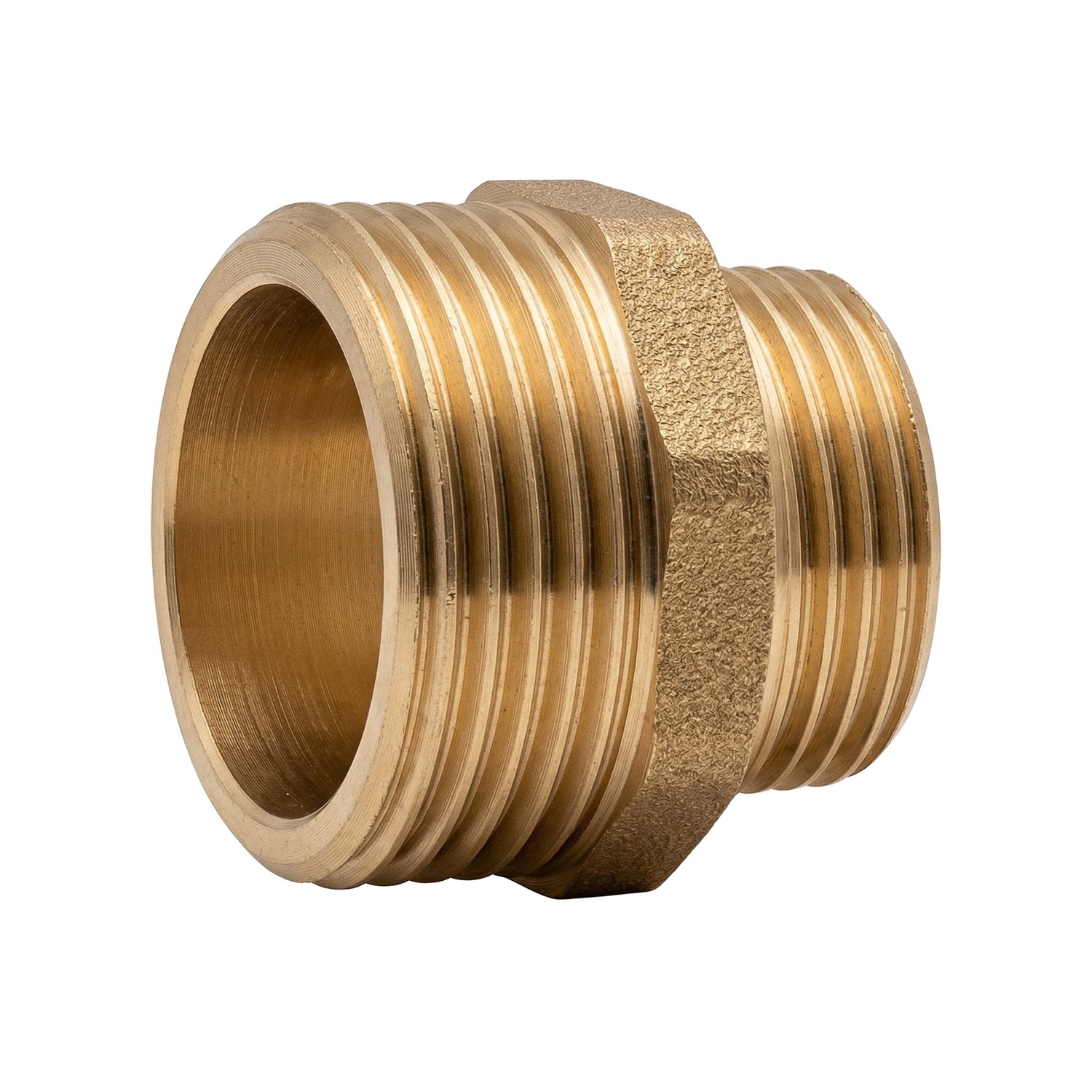

Messing verloopnippel om te schroeven, met buitendraad aan beide zijden in verschillende diameters. Hiermee verbind je twee onderdelen met binnendraad van verschillende maten en zorg je voor de overgang tussen beide diameters. Norm ISO 228-1 BSPP.
Beschrijving van de messing verloopnippel
Deze verloopnippel heeft aan beide zijden buitendraad, met een ingangsdiameter die groter is dan de uitgangsdiameter. Hij wordt in twee fittingen met binnendraad van verschillende maten geschroefd om een diameterverkleining in de leiding te maken.
Het zeskantige lichaam met 6 vlakken maakt aandraaien met een sleutel eenvoudig. Montage zonder solderen. Deze nippel is verkrijgbaar in een ruime keuze aan maatcombinaties en dekt de meeste reductiebehoeften in de huishoudelijke en industriële loodgieterij.
Technische kenmerken
| Materiaal | Messing CW617N - 4MS |
| Kleur | Goudkleurig messing |
| Nominale druk | PN 16 bar |
| Draadnorm | ISO 228-1 - BSPP Gas (cilindrische schroefdraad) |
| Afdichting | Gegarandeerde afdichting door platte pakking (dikte vanaf 1 mm) |
| Pakkingvlakken | Vlak en breed op de buitendraadaansluitingen |
| Vorm | 6-kant (aandraaien met sleutel) |
| Type | Buitendraad / Buitendraad (aan beide zijden buitendraad, verschillende diameters) |
| Geschikte vloeistoffen | Drinkwater, glycolwater, compatibele vloeistoffen |
| Temperatuur | Afhankelijk van het gekozen type afdichting |
| Toepassing | Drinkwatervoorziening, algemene loodgieterij, HVAC |
Gebruiksvoorwaarden en installatie
- Werkdruk: PN 16 bar
- Temperatuur: afhankelijk van het gekozen type afdichting
- Vloeistoffen: drinkwater, glycolwater, compatibele vloeistoffen
- Installatie: matig aanhaalmoment toepassen en geschikte materialen kiezen (risico op galvanische corrosie). Sleutelvlakken passend bij gangbare sleutels.
Certificeringen en conformiteit
- Drinkwater: conform het Franse besluit van 25 juni 2020 betreffende metallische materialen en producten bestemd voor installaties in contact met water bestemd voor menselijke consumptie.
- 4MS: conform de 4MS-eisen — harmonisatie van de Europese certificeringsregels voor materialen en producten in contact met drinkwater.
Toepassingen en installatietips
Toepassingen
- Huishoudelijke loodgieterij: aansluiting van warm- en koudwaterinstallaties
- Industriële loodgieterij: installaties conform PN 16 bar
- Interieurdecoratie: creatie van lampen, planken en handdoekhouders in zichtbaar messing
- Doe-het-zelf en creatief knutselen: projecten op maat met schroeffittingen
Installatietips
- Gebruik PTFE-tape (teflon) of hennep voor de afdichting van de buitendraden
- Gebruik voor vlakke pakkingvlakken een platte pakking met een minimale dikte van 1 mm
- Draai aan met een steeksleutel of verstelbare moersleutel — gebruik geen waterpomptang, om beschadiging van het onderdeel te voorkomen
- Pas een matig aanhaalmoment toe — te strak aandraaien kan de schroefdraad beschadigen
Technische tekening
Afmetingen (mm)
Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | E |
|---|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 5.5 | 8 | 6 | 18 |
| 3/8" | 12x17 | 1/8" | 5x10 | 5.5 | 8.5 | 6 | 19.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | 8.5 | 8 | 21.5 |
| 1/2" | 15x21 | 1/4" | 8x13 | 8.5 | 10 | 8 | 23 |
| 1/2" | 15x21 | 3/8" | 12x17 | 11 | 10 | 8.5 | 23.5 |
| 3/4" | 20x27 | 1/4" | 8x13 | 8.5 | 11 | 8 | 24.5 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 11 | 8.5 | 25 |
| 3/4" | 20x27 | 1/2" | 15x21 | 15 | 11 | 10 | 26.5 |
| 1" | 26x34 | 1/2" | 15x21 | 15 | 13 | 10 | 29 |
| 1" | 26x34 | 3/4" | 20x27 | 20 | 13 | 11 | 30 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 20 | 14 | 11 | 31.5 |
| 1"1/4 | 33x42 | 1" | 26x34 | 26 | 14 | 13 | 33.5 |
| 1"1/2 | 40x49 | 1" | 26x34 | 26 | 15.5 | 13 | 36 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 34 | 15.5 | 14 | 37 |
| 2" | 50x60 | 1"1/4 | 33x42 | 34 | 17 | 14 | 40 |
| 2" | 50x60 | 1"1/2 | 40x49 | 40 | 17 | 15.5 | 41.5 |
| 2"1/2 | 66x76 | 2" | 50x60 | 51 | 20 | 17 | 47 |
| 3" | 80x90 | 2" | 50x60 | 51 | 22 | 17 | 50 |
| 3" | 80x90 | 2"1/2 | 66x76 | 66.5 | 22 | 20 | 53 |
Beschikbare maatcombinaties
Met deze verloopnippel ga je van de ene diameter naar de andere. De onderstaande tabel toont de beschikbare combinaties.
| Ingang | Uitgang | Notatie (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/4 | 50x60 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
| 2''1/2 | 2'' | 66x76 > 50x60 |
| 3'' | 2'' | 80x90 > 50x60 |
| 3'' | 2''1/2 | 80x90 > 66x76 |

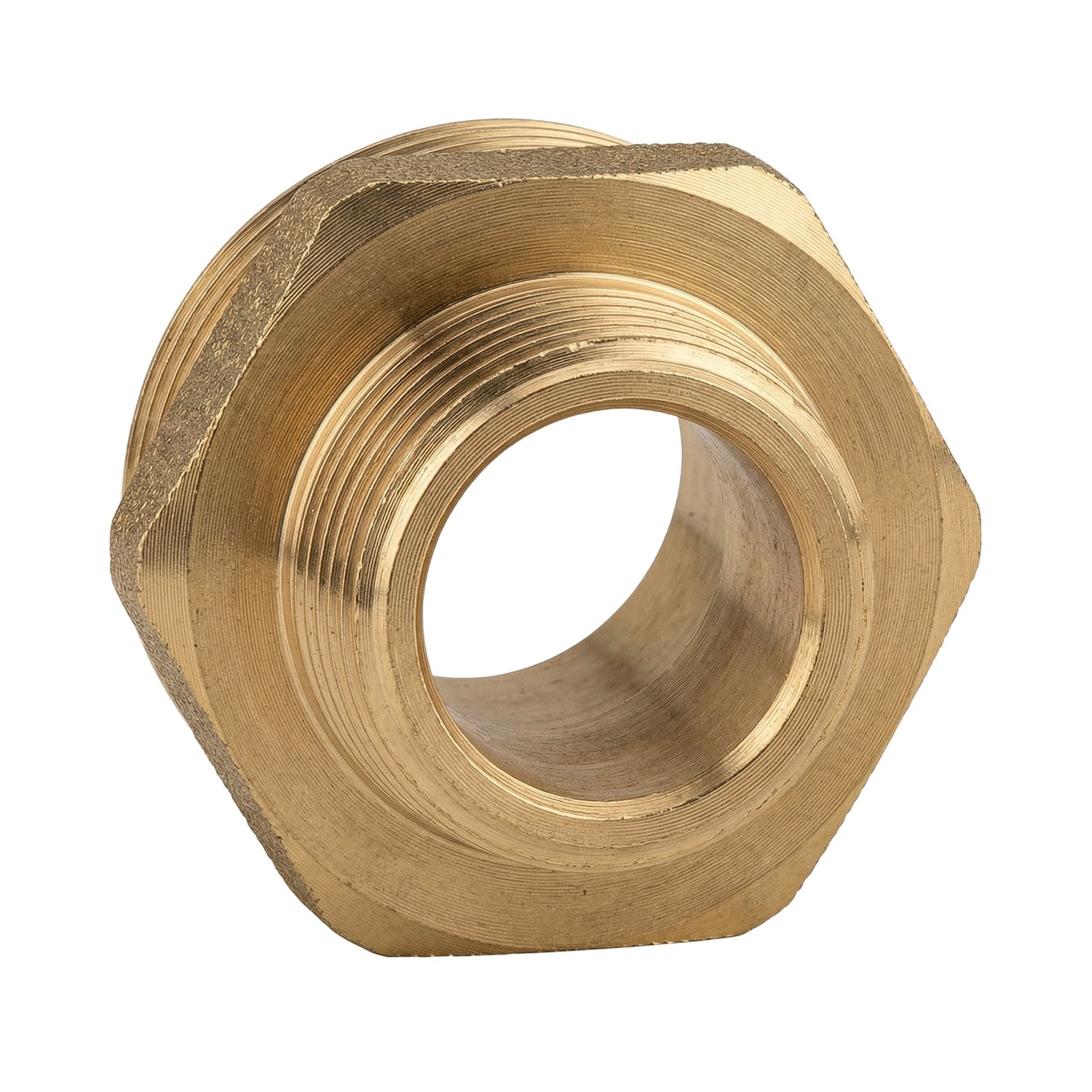

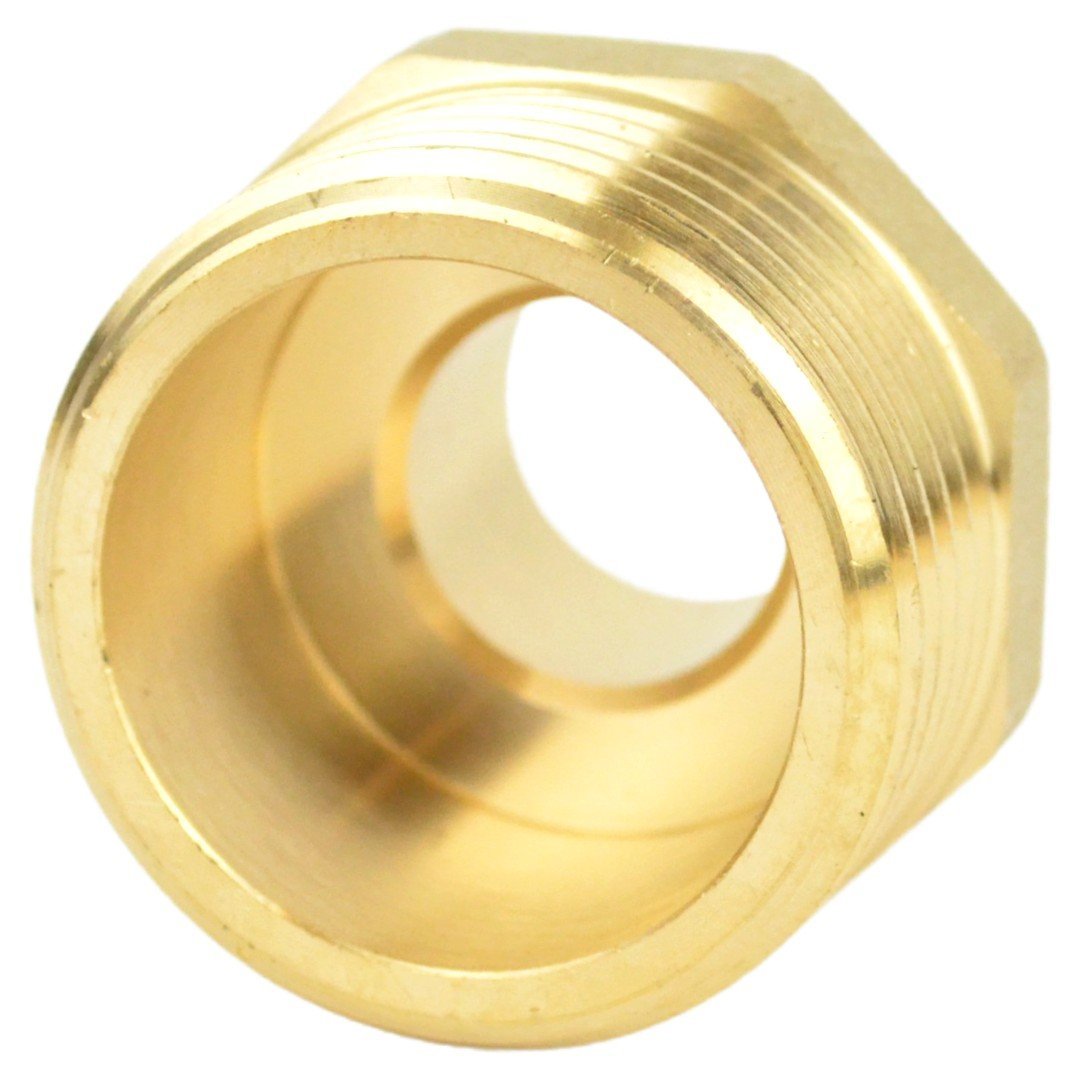

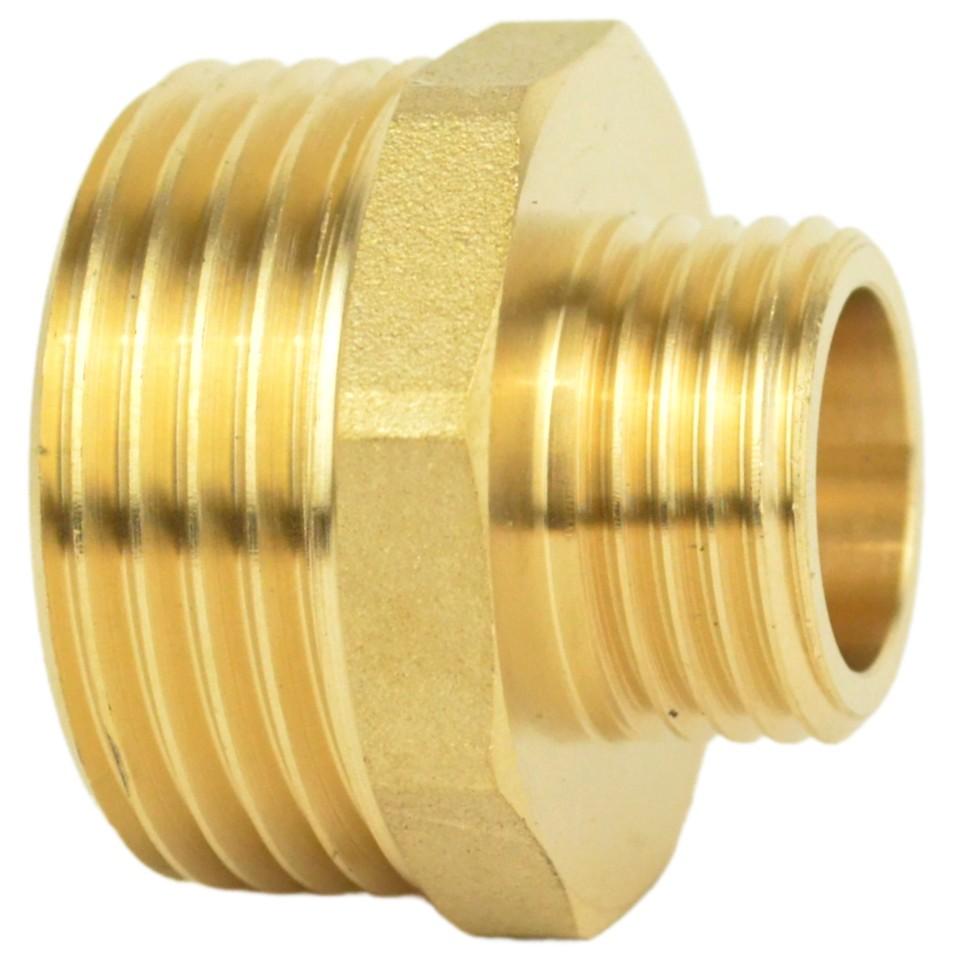

Het uiterlijk van het onderdeel kan variëren afhankelijk van de voorraadpartij (zie foto's). Neem contact met ons op ter bevestiging.
