Messing verloopsok bi/bi
Verloopsok bi/bi in messing om te schroeven om twee buitendraadrohren met verschillende diameters te verbinden. De twee binnendraadzijden van verschillende maten zorgen voor de overgang tussen twee leidingsecties. Norm ISO 228-1 BSPP.
Beschrijving van de verloopsok bi/bi in messing
Deze verloopsok verbindt twee buitendradelementen met verschillende diameters. Het maakt de overgang van een grotere naar een kleinere diameter (of omgekeerd) mogelijk met behoud van de continuïteit van het circuit. Onmisbaar bij netwerkaanpassingen of het aansluiten van apparatuur met verschillende afmetingen.
Soldeervrije montage. Verkrijgbaar in talrijke maatcombinaties om aan alle behoeften op het gebied van diameterreductie te voldoen in loodgieterij en decoratie.
Technische Kenmerken
| Materiaal | Messing CW617N - 4MS |
| Kleur | Goudkleurig messing |
| Nominale druk | PN 16 bar |
| Draadnorm | ISO 228-1 - BSPP Gas (cilindrische draad) |
| Afdichting | Door gegarandeerde platte pakking (dikte vanaf 1 mm) |
| Pakkingvlakken | Plat en breed op buiten- en binnendraadaansluitingen |
| Vorm | Zeskant (sleutelmontage) |
| Type | Binnendraad / Binnendraad (aan beide zijden binnendraad, verschillende diameters) |
| Compatibele vloeistoffen | Drinkwater, glycolwater, compatibele vloeistoffen |
| Temperatuur | Afhankelijk van het gekozen afdichtingstype |
| Gebruik | Drinkwatervoorziening, algemene loodgieterij, HVAC |
Gebruiksvoorwaarden en Installatie
- Werkdruk : PN 16 bar
- Temperatuur : Afhankelijk van het gekozen afdichtingstype
- Vloeistoffen : Drinkwater, glycolwater, compatibele vloeistoffen
- Installatie : Matig aandraaimoment toepassen en geschikte materialen kiezen (risico op galvanische corrosie). Sleutelvlakken passend op standaard gereedschap.
Certificeringen en Conformiteit
- Drinkwater : Conform het Franse besluit van 25 juni 2020 betreffende metallische materialen en producten bestemd voor installaties in contact met drinkwater.
- 4MS : Conform de 4MS-eisen — Harmonisatie van Europese certificeringsregels voor materialen en producten in contact met drinkwater.
Toepassingen en Installatietips
Toepassingen
- Huishoudelijke loodgieterij : aansluiting van warm- en koudwaterinstallaties
- Industriële loodgieterij : installaties conform PN 16 bar
- Interieurdecoratie : creatie van lampen, planken, handdoekrekken in zichtbaar messing
- Doe-het-zelf en creatief knutselen : projecten op maat met schroeffittings
Installatietips
- Gebruik PTFE-tape (teflon) of hennep om de afdichting op de buitendraden te waarborgen
- Gebruik voor platte pakkingvlakken een platte pakking met een minimale dikte van 1 mm
- Draai aan met een steeksleutel ou verstelbare moersleutel — gebruik geen waterpomptang om beschadiging te voorkomen
- Pas een matig aandraaimoment toepassen — overmatig aandraaien kan de draad beschadigen
Technische Tekening
Afmetingen (mm)
Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | E |
|---|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 5.5 | 8 | 6 | 16 |
| 3/8" | 12x17 | 1/8" | 5x10 | 5.5 | 8.5 | 6 | 16.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | 8.5 | 8 | 18.5 |
| 1/2" | 15x21 | 1/4" | 8x13 | 8.5 | 10 | 8 | 20 |
| 1/2" | 15x21 | 3/8" | 12x17 | 11 | 10 | 8.5 | 20.5 |
| 3/4" | 20x27 | 1/4" | 8x13 | 8.5 | 11 | 8 | 21 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 11 | 8.5 | 21.5 |
| 3/4" | 20x27 | 1/2" | 15x21 | 14.5 | 11 | 10 | 23 |
| 1" | 26x34 | 1/2" | 15x21 | 14.5 | 13 | 10 | 25.5 |
| 1" | 26x34 | 3/4" | 20x27 | 19.5 | 13 | 11 | 26.5 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 19.5 | 14 | 11 | 27.5 |
| 1"1/4 | 33x42 | 1" | 26x34 | 25 | 14 | 13 | 29.5 |
| 1"1/2 | 40x49 | 1" | 26x34 | 25 | 15.5 | 13 | 31.5 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 33 | 15.5 | 14 | 32.5 |
| 2" | 50x60 | 1"1/4 | 33x42 | 39 | 17 | 15.5 | 35.5 |
Beschikbare Maatcombinaties
Deze verloopsok maakt het mogelijk om van de ene diameter naar de andere over te gaan. De onderstaande tabel toont de beschikbare combinaties.
| Entrée | Sortie | Notation (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |

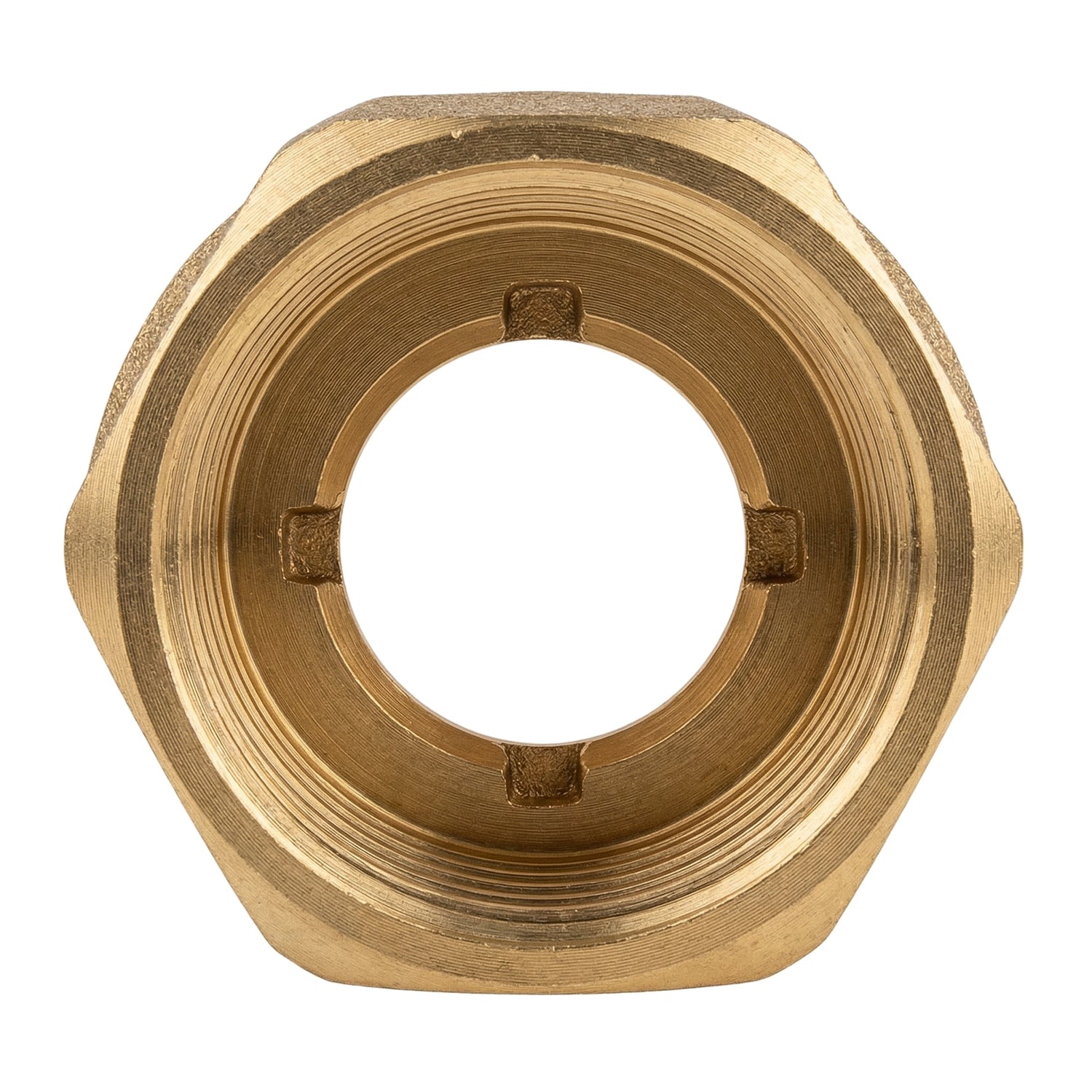

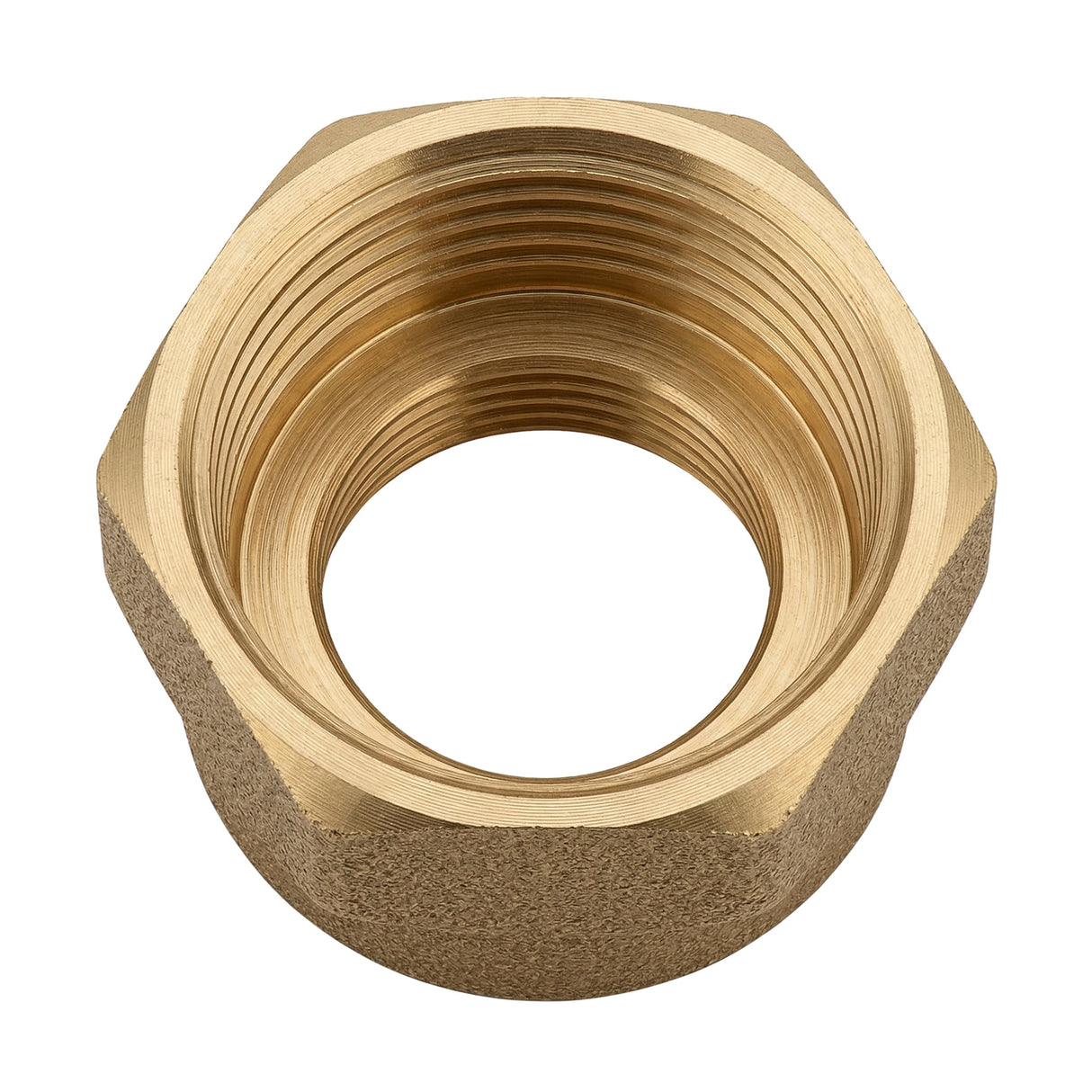

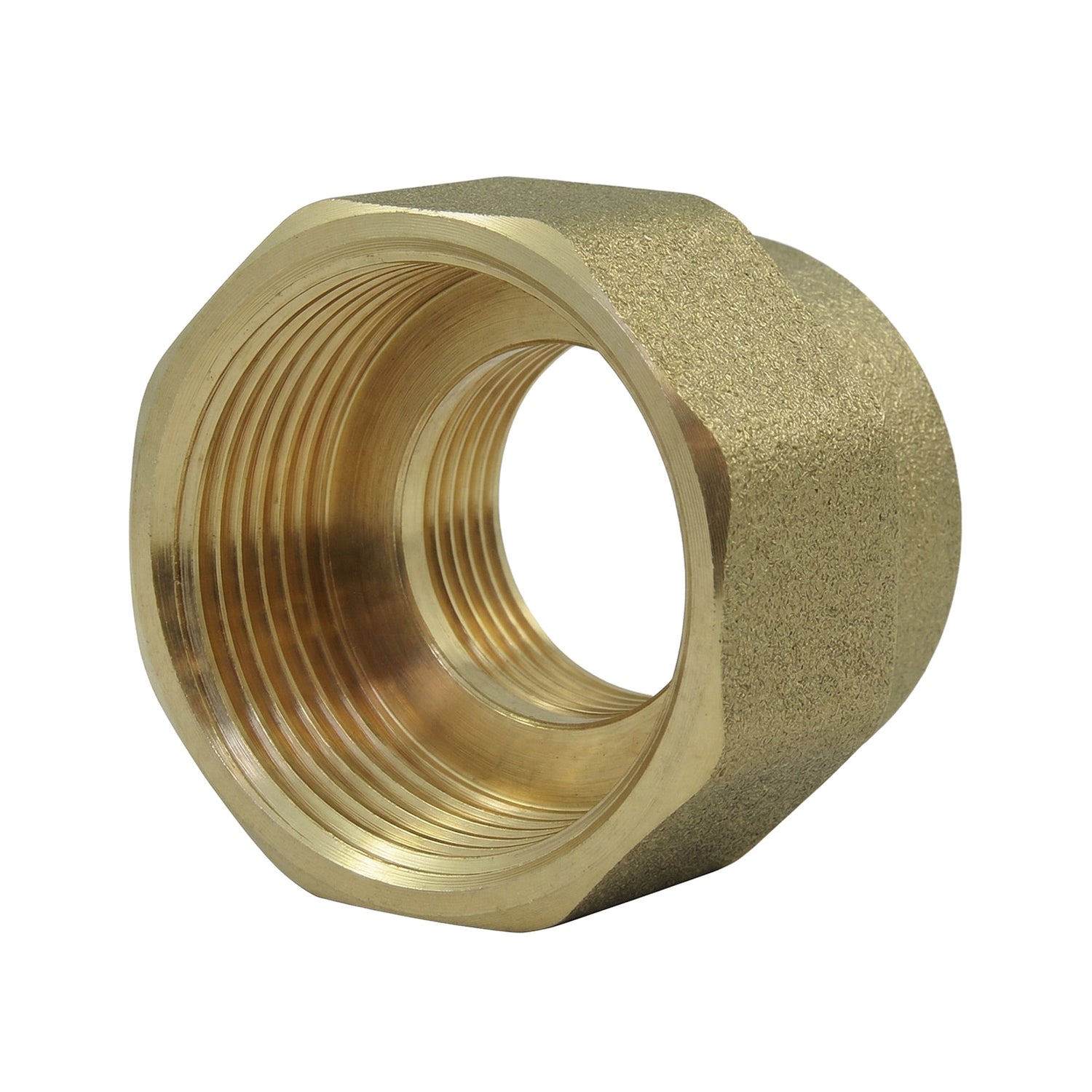

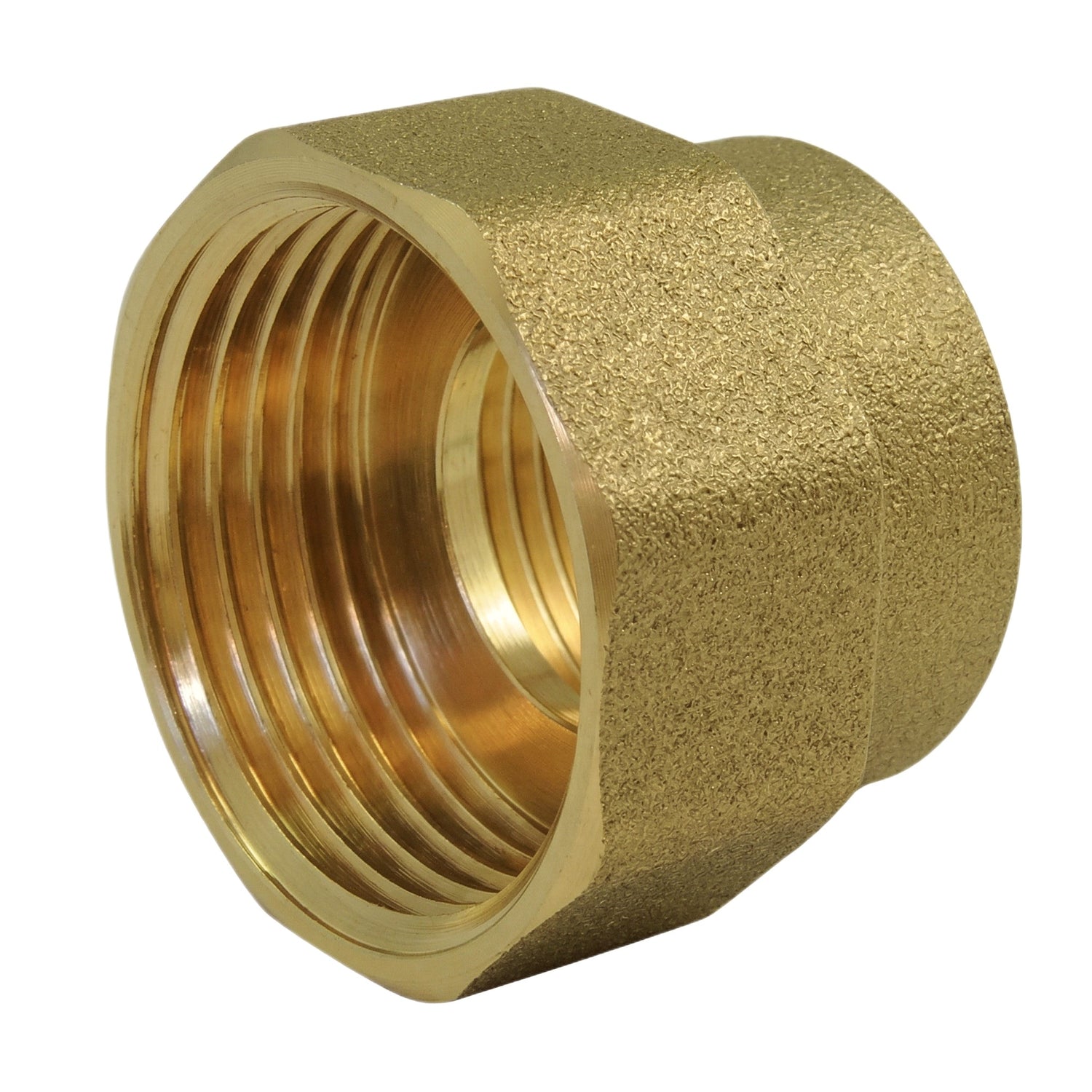

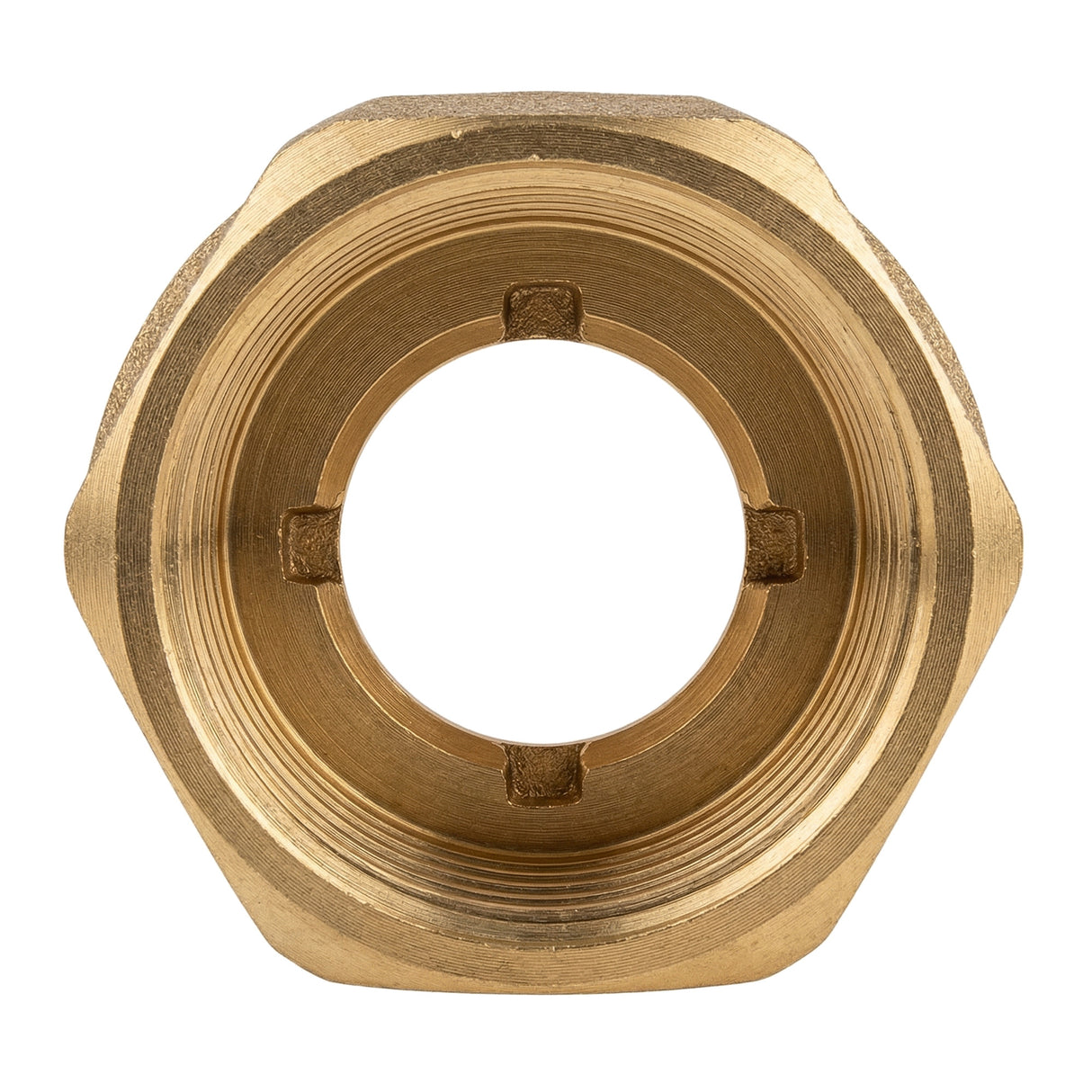

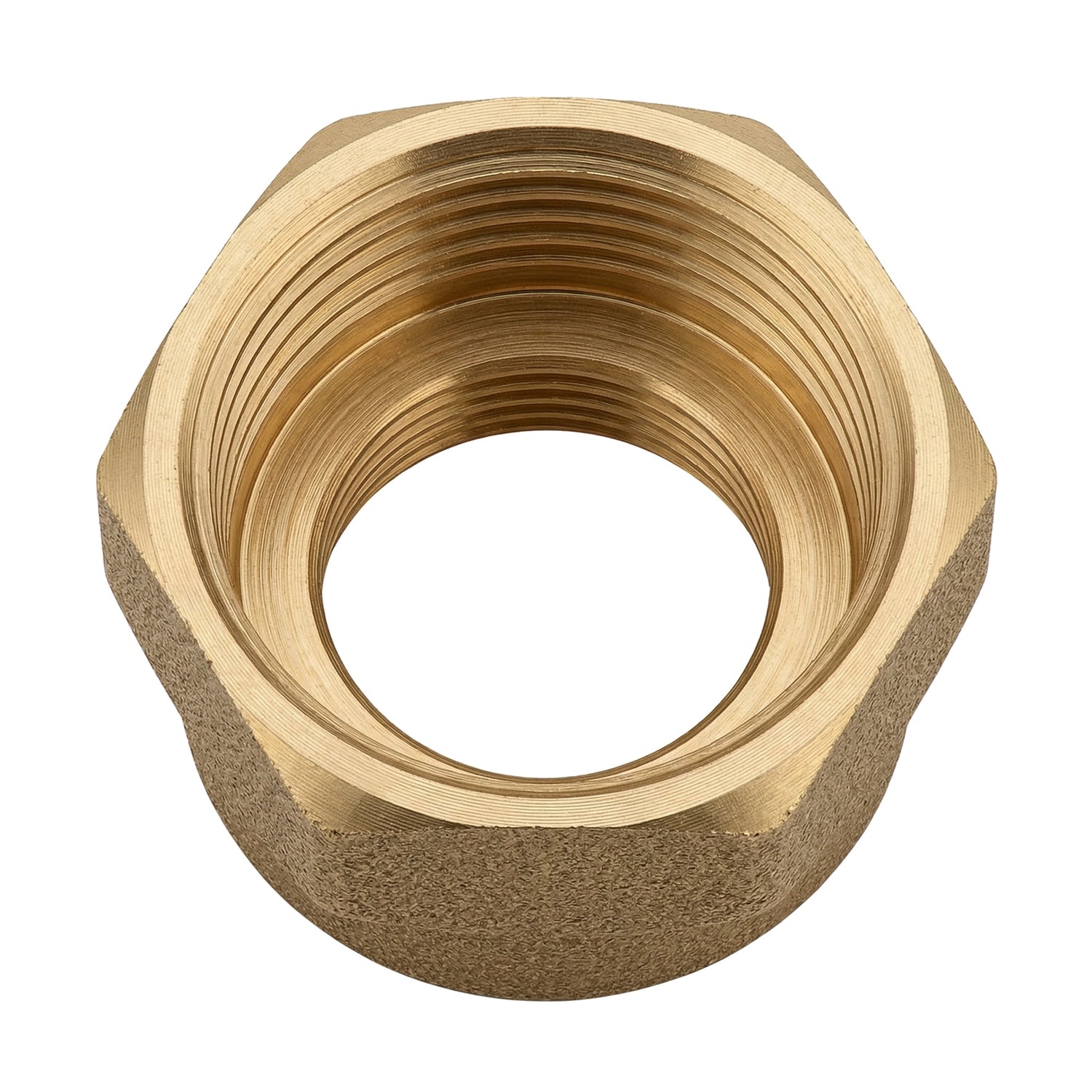

Het uiterlijk van het fitting kan variëren afhankelijk van de voorraadpartij (zie foto's). Neem contact met ons op ter bevestiging.
