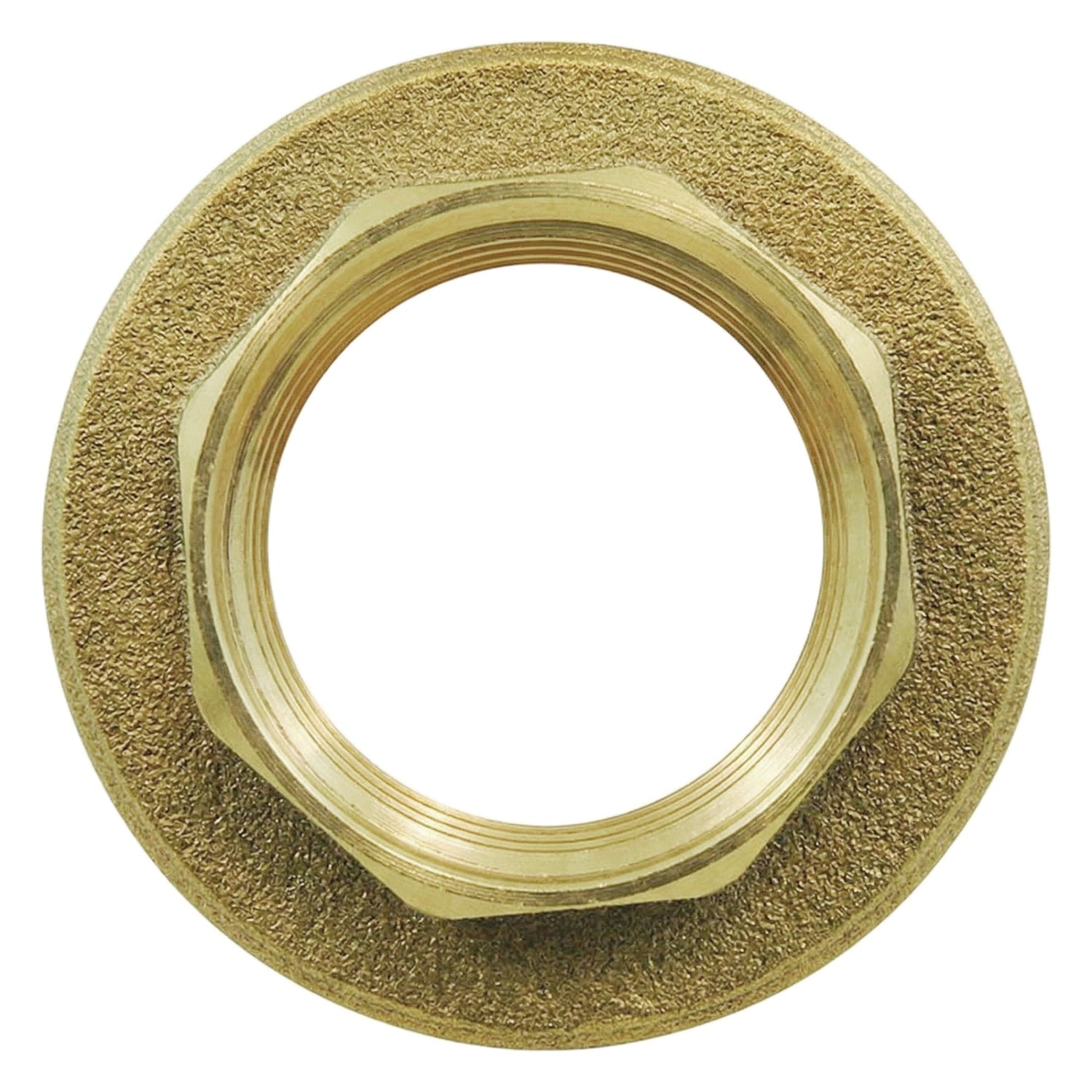

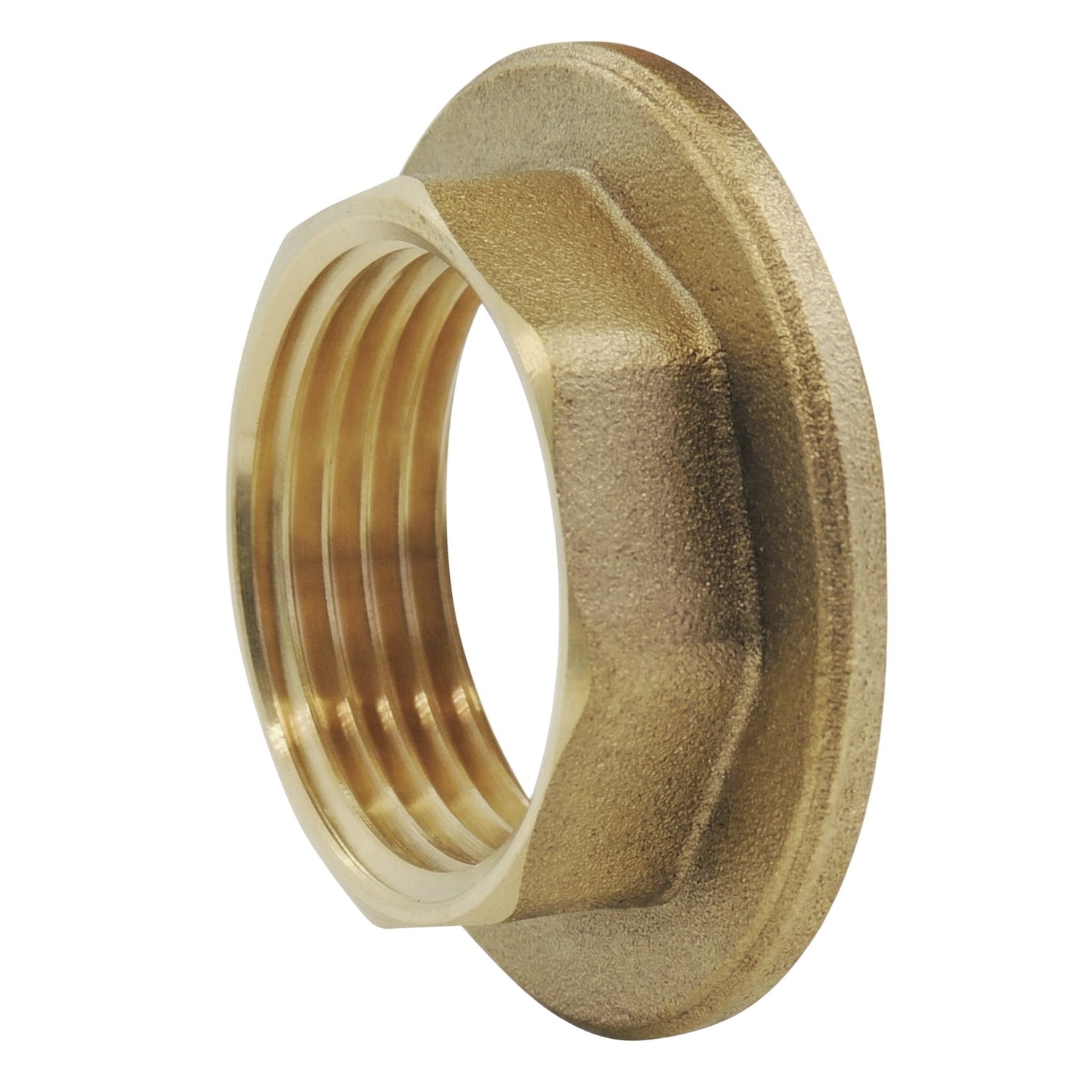

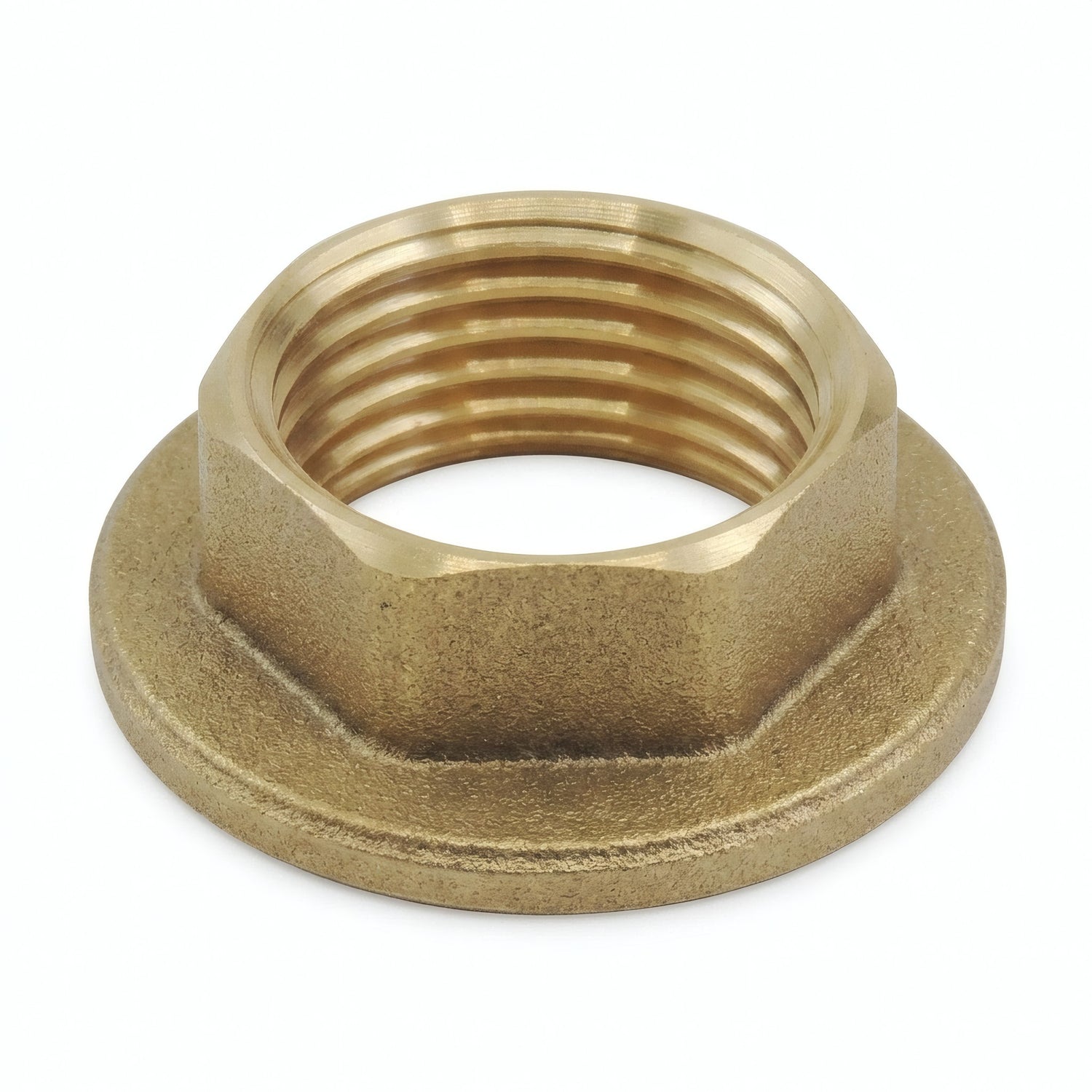

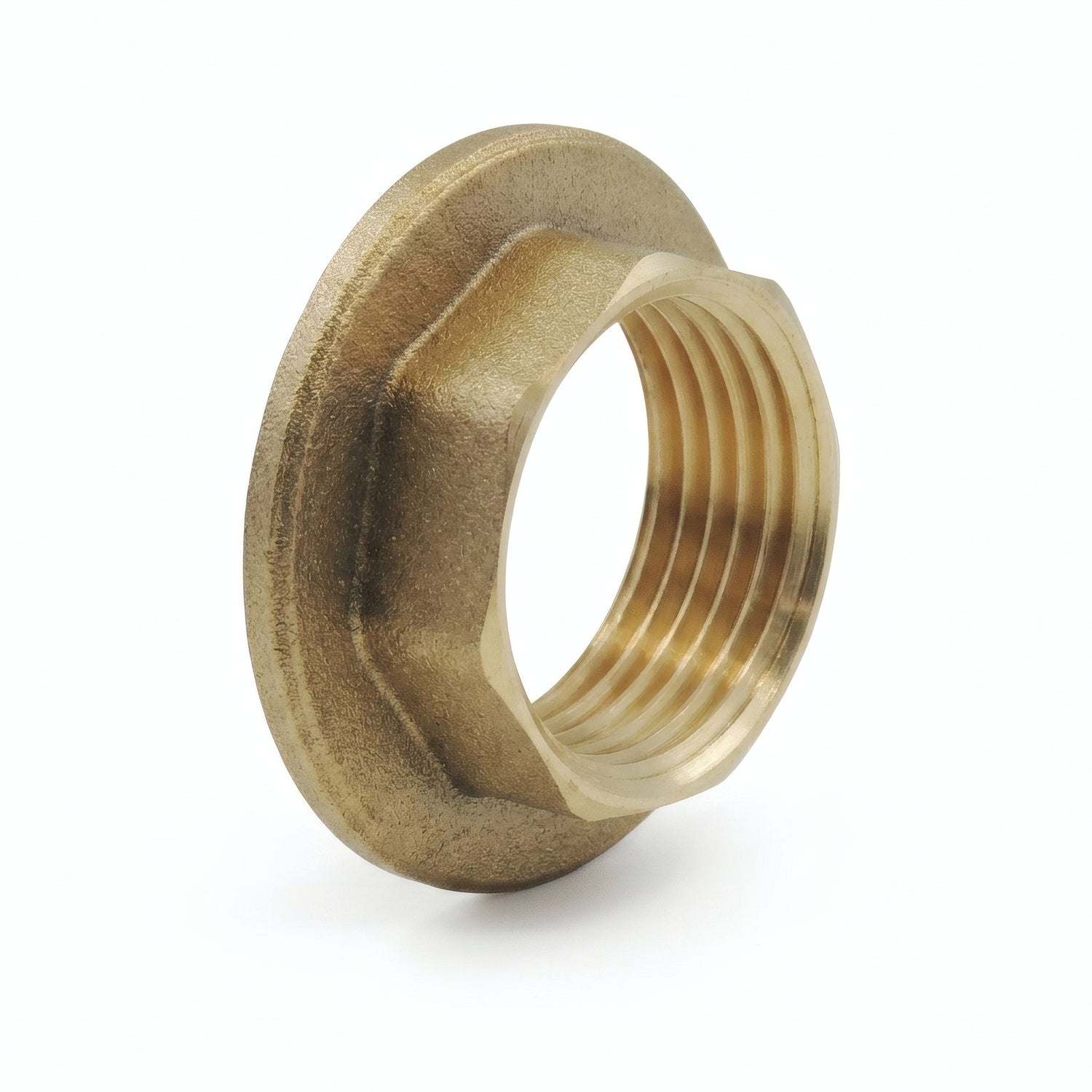

Messing contramoer met plateau

Messing flens-contramoer om borgen en vastzetten van een schroefdraad fitting. De brede flens biedt een uitgebreid steunoppervlak en een nette afwerking. Gebruikt in loodgieterij, verlichting en decoratie. Schroefdraad ISO 228-1 BSPP.

Beschrijving van de messing flens-contramoer

Deze flens-contramoer wordt op een buitendraad geschroefd om een fitting in positie te vergrendelen. De brede flens verdeelt de aanhaaldruk over een groter oppervlak, waardoor beschadiging van aangrenzende onderdelen wordt voorkomen. Zorgt voor een veilige borging zonder risico op losdraaien.

Onmisbaar onderdeel voor wanddoorvoeren, kraanbevestigingen en decoratieve montages. Het verzorgde en nette uiterlijk maakt het ook een ideaal zichtbaar element voor installaties in zichtbaar messing.

Technische specificaties

Gebruiksvoorwaarden en installatie

• Werkdruk : PN 16 bar
• Temperatuur : Afhankelijk van het gekozen type afdichting
• Vloeistoffen : Drinkwater, glycolwater, compatibele vloeistoffen
• Installatie: Een matig aanhaalmoment toepassen en geschikte materialen gebruiken (risico op galvanische corrosie). Sleutelvlakken passend voor standaard gereedschap.

Certificeringen en conformiteit

• Drinkwater: Conform het Franse besluit van 25 juni 2020 betreffende metalen materialen en producten bestemd voor installaties in contact met water voor menselijke consumptie.
• 4MS: Conform de 4MS-vereisten — Harmonisatie van Europese certificeringsregels voor materialen en producten in contact met drinkwater.

Toepassingen en installatietips

Toepassingen

• Huishoudelijke loodgieterij: aansluiting van warm- en koudwaterinstallaties
• Industriële loodgieterij: PN 16 bar conforme installaties
• Interieurinrichting: creatie van verlichtingsarmaturen, planken, handdoekenrekken in zichtbaar messing
• Doe-het-zelf en creatieve projecten: op maat gemaakte projecten met schroeffittingen
• Wanddoorvoerbevestiging: onmisbaar voor het vastzetten van een wanddoorvoerbuis

Installatietips

• Gebruik PTFE-tape (teflon) of hennep om afdichting op buitendraad te garanderen
• Gebruik voor platte pakkingvlakken een platte pakking met een minimale dikte van 1 mm
• Draai aan met een steeksleutel of verstelbare moersleutel — gebruik geen waterpomptang om beschadiging te voorkomen
• Een matig aanhaalmoment toepassen — te strak aandraaien kan het schroefdraad beschadigen

Technische tekening

Afmetingen (mm)

Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.

Maatovereenkomsten

Deze contramoer is verkrijgbaar in de volgende maten. Gebruik deze tabel om de overeenkomst tussen millimeters, inches en DN te vinden.

Het uiterlijk van het onderdeel kan variëren per voorraadpartij (zie foto's). Neem contact met ons op ter bevestiging.
