Manometer radiaal, ABS, droog

Manometer radiaal, ABS, droog — Ø40 tot Ø100

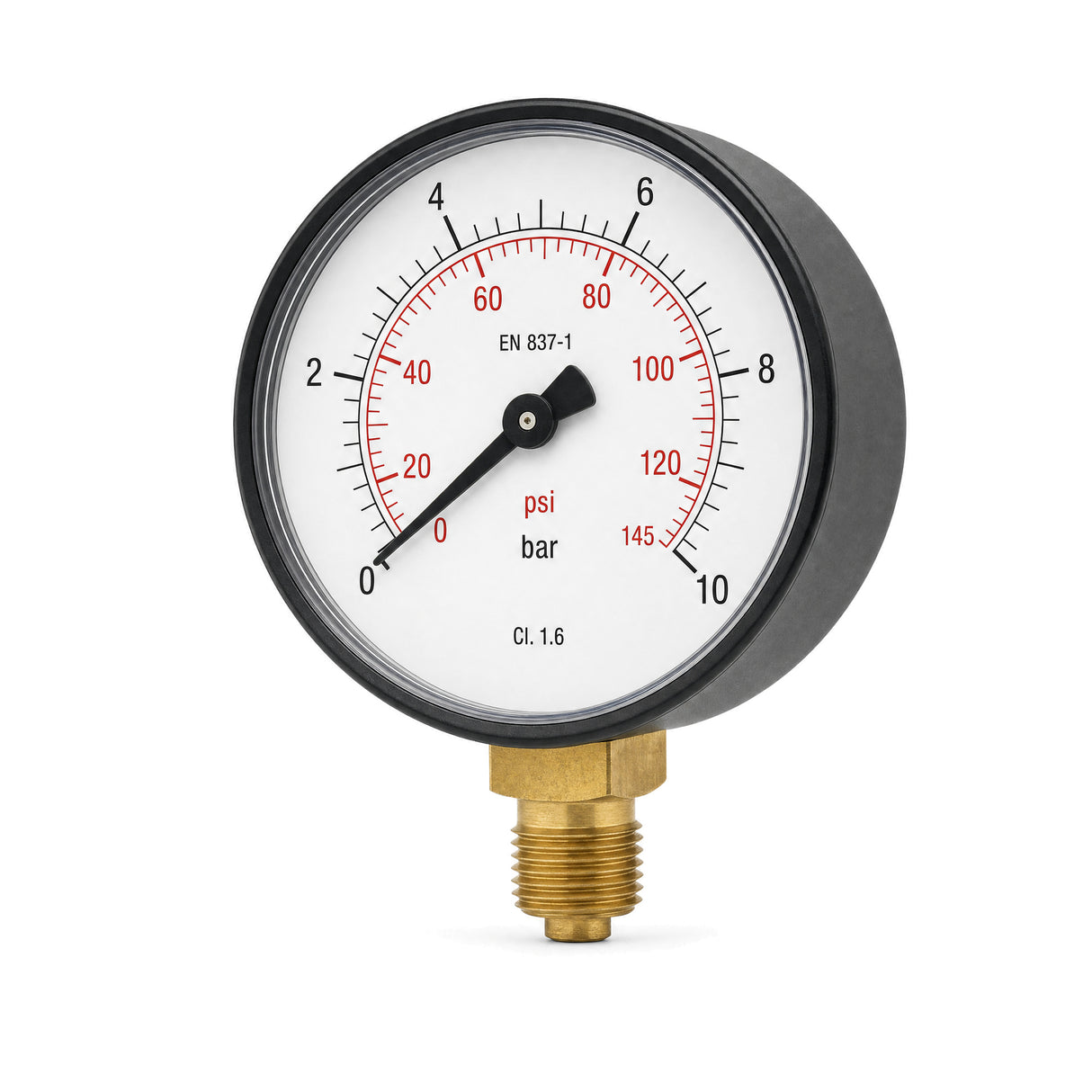

De radiale manometer (aansluiting onder) is het meest gebruikte formaat in de installatietechniek: de messing aansluiting onder de kast wordt verticaal op een T-stuk of binnendraad geschroefd, met de wijzerplaat naar de kijker gericht. Zwarte ABS-kast, messing meetwerk met koperen buisveer, dubbele bar/psi-schaal: een meetinstrument volgens EN 837-1, 100 % gecontroleerd op 5 meetpunten, nauwkeurigheidsklasse 1,6.

Vijf diameters (Ø40 tot Ø100) en twee meetbereiken (0-6 of 0-10 bar) dekken het dagelijks gebruik: drukcontrole na een reduceerventiel, verwarmingscircuit, drukverhoger, perslucht, beregening — en decoratieve industriële creaties met fittingen.

Welk meetbereik kiezen?

• 0 tot 6 bar — fijne aflezing voor een verwarmingscircuit (1 tot 3 bar) of een huisnet geregeld op 3 bar: de wijzer werkt in het midden van de schaal.
• 0 tot 10 bar — het meest veelzijdige bereik: leidingdruk, drukverhoger, compressor.

Vuistregel: de bedrijfsdruk mag 75 % van de volle schaal niet overschrijden bij stabiele belasting, 65 % bij wisselende belasting. Voorbeeld: drukverhoger die afslaat bij 5 bar → schaal 0-10 bar.

Montage en aansluiting

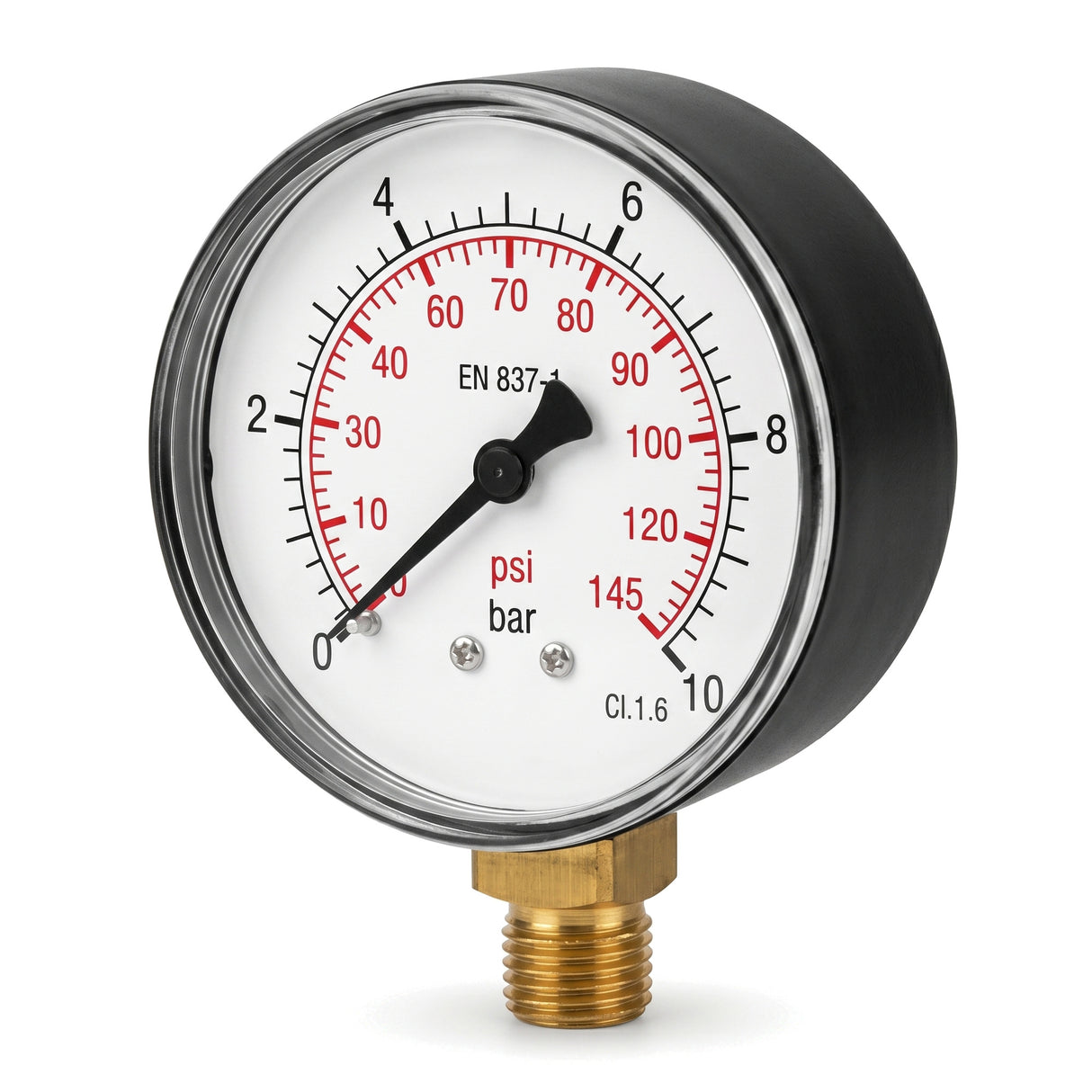

De messing aansluiting heeft een cilindrische BSPP-buitendraad (ISO 228-1): hij wordt in elke binnendraad van dezelfde maat geschroefd — T-stuk, sok, verdeler of kraan. Dicht af op de draad (PTFE-tape of hennep) en draai altijd vast op de sleutelvlakken met een steeksleutel, nooit aan de kast.

Is de beschikbare aansluiting groter dan de draad van de manometer, dan biedt een verloopring M/V uitkomst: bijvoorbeeld een verloop 1/2" > 1/4" om een 1/4"-manometer op een T-stuk van 1/2" te monteren. Drie uitvoeringen beschikbaar: verloop M/V zwart gietijzer, verloop M/V verzinkt of verloop M/V messing.

Radiaal of axiaal?

De radiale aansluiting (onder) wordt op een leiding of T-stuk gemonteerd, wijzerplaat verticaal. Voor doorvoermontage in een kast of paneel, zie de axiale droge ABS-manometer (achteraansluiting).

Afmetingen (mm)

Technische kenmerken

Media en gebruiksgrenzen

• Toegestane media: elk medium dat verenigbaar is met messing en koper (water, perslucht…), met uitzondering van hoogviskeuze of kristalliserende media en gevaarlijke of gereglementeerde stoffen (zuurstof, gas, brandstoffen, giftige stoffen…).
• Droge wijzerplaat: trillingen en waterslag verboden. Monteer op een pomp, drukverhoger of trillende machine een radiale RVS-manometer met siliconenvulling: de dempingsvloeistof houdt de wijzer stabiel.
• Omgevingstemperatuur: -40 °C tot +65 °C.

Voor een puur decoratieve opstelling (zonder meting) is er ook de decoratieve manometerwijzerplaat 100 mm, en onze tutorial voor een lamp van fittingen met handwiel en manometer.
