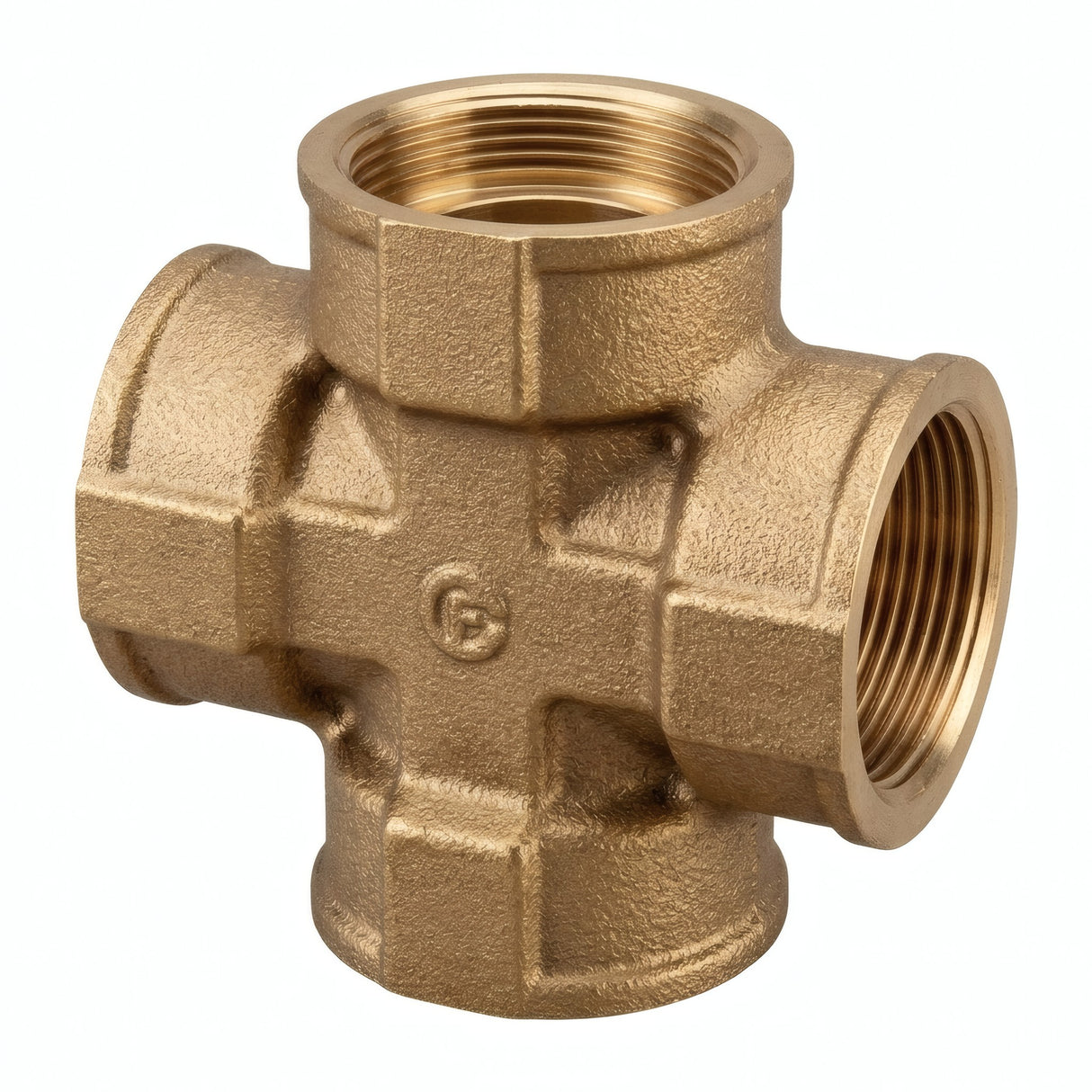

Messing kruisstuk binnendraad

Kruisstuk binnendraad in messing, schroeffitting met vier binnendraadaansluitingen van gelijke diameter voor het creëren van een kruispunt in uw loodgietersnetwerk of decoratieproject. Schroefdraad conform ISO 228-1 BSPP. Professionele fitting geschikt voor complexe installaties.

Beschrijving van het kruisstuk binnendraad in messing

Dit binnendraad kruisstuk verdeelt de stroom in vier gelijktijdige richtingen. De vier binnendraadaansluitingen van gelijke diameter nemen buitendraad-fittingen op. Het is onmisbaar voor installaties die meervoudige vertakkingen vanuit één punt vereisen.

De montage is soldeervrij, door eenvoudig schroeven. Het messing kruisstuk is ook een uitstekende keuze voor creatieve decoratie: creatie van rasterplanken, verlichtingsconstructies of elk samenstel dat haakse kruisingen vereist.

Technische kenmerken

Gebruiksvoorwaarden en installatie

• Werkdruk : PN 16 bar
• Temperatuur : Afhankelijk van het gekozen type afdichting
• Vloeistoffen : Drinkwater, glycolwater, compatibele vloeistoffen
• Installatie : Matig aanhaalmoment toepassen en geschikte materialen kiezen (risico op galvanische corrosie). Sleutelvlakken passend bij gangbare sleutels.

Certificeringen en conformiteit

• Drinkwater : Conform het Franse besluit van 25 juni 2020 betreffende metallische materialen en producten bestemd voor installaties in contact met drinkwater.
• 4MS : Conform de 4MS-eisen — Harmonisatie van Europese certificeringsregels voor materialen en producten in contact met drinkwater.

Toepassingen en installatietips

Toepassingen

• Huishoudelijke loodgieterij : aansluiting van warm- en koudwaterinstallaties
• Industriële loodgieterij : installaties conform PN 16 bar
• Interieurdecoratie : creatie van verlichtingsarmaturen, planken, handdoekhouders in zichtbaar messing
• Doe-het-zelf en creatief knutselen : maatwerkprojecten met schroeffittingen

Installatietips

• Gebruik PTFE-tape (teflon) of hennep voor de afdichting van de buitendraden
• Gebruik voor vlakke pakkingvlakken een platte pakking met een minimale dikte van 1 mm
• Aandraaien met een steeksleutel of verstelbare moersleutel — gebruik geen waterpomptang om beschadiging van de fitting te voorkomen
• Een matig aanhaalmoment toepassen — te strak aandraaien kan het schroefdraad beschadigen

Technische tekening

Afmetingen (mm)

Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.

Maatovereenkomsten

Dit kruisstuk is verkrijgbaar in de volgende maten. Gebruik deze tabel om de overeenkomst tussen millimeters, inches en DN te vinden.

Het uiterlijk van de fitting kan variëren afhankelijk van de voorraadpartij (zie foto's). Neem contact op ter bevestiging.
