Een lus sluiten in schroefdraadleidingen: rechts-links nippels, rechts-links sokken of koppelstukken
U bouwt een bedframe, een spiegelframe of een plantenrek uit schroefdraadleidingen en de vierde fitting wil niet meer aandraaien. Dat is geen defect en ook geen draadprobleem: het is de geometrie van een gesloten circuit die het aandraaien blokkeert. De schroefdraadleidingtechniek kent vier oplossingen daarvoor. Deze gids legt ze in detail uit — hun mechanisch principe, wanneer ze toe te passen, en de volledige lijst van referenties die beschikbaar zijn bij Home Invasion in zwart smeedijzer, verzinkt staal en messing.
Waarom een gesloten frame het aandraaien blokkeert
Stel u vier buizen en vier bochten voor, samengesteld tot een rechthoek, zoals het frame van een spiegel, een bedframe, een plantenrek of een leuning. U draait de eerste bocht erin, de tweede, de derde: alles draait normaal aan. Bij de vierde wil er niets meer.
De reden is mechanisch. Alle standaard schroefdraadfittingen — bocht, T-stuk, sok, nippel, flens — hebben een rechtse draad op hun aansluitingen. Ze worden ingedraaid met de wijzers van de klok mee. Dat is de universele conventie in de schroefdraadleidingtechniek: op zeer zeldzame uitzonderingen na (de R/L-onderdelen waarover we het zo gaan hebben) heeft alles wat u in het standaardassortiment vindt een rechtse draad.
Om de montages leesbaar te houden, noteren we met RR (Dubbel rechts, twee rechtse draden, de catalogusstandaard) de standaardonderdelen met twee rechtse draden — dat is de default van de hele plomberiecatalogus: gelijke nippel, sok, bocht, T-stuk, enz. En met R/L (Rechts/Links) de speciale onderdelen met een rechtse draad aan de ene zijde en een linkse draad aan de andere. Het R/L-onderdeel is de sleutel die de lus ontgrendelt; de RR-onderdelen zijn de standaarddragers eromheen.
Bij een open circuit (een rek, een fietsenhouder, een kapstok die op een doodlopend einde uitkomt) is er geen probleem: de buis draait vrij, u draait het uiteinde vast, u stopt. Bij een gesloten circuit zit de buis klem tussen twee al gemonteerde fittingen. De buis in de aandraairichting van de ene kant draaien, is hem in de losdraairichting van de andere kant draaien. De twee bewegingen heffen elkaar op.
Deze blokkering geldt voor alle projecten met een lus: het omlopende frame van een salontafel, het rechthoekige frame van een wandrek, een spiegelframe, een plantenrek, of de laatste maas van een leuning. De schroefdraadleidingtechniek heeft vier montages om het probleem op te lossen.
| Montage | Centraal onderdeel | Uiteinden van het geheel | Speciale buis nodig? |
|---|---|---|---|
| 1 — Buis + R/L-sok + buis met linkse draad | R/L-sok | Afhankelijk van de buizen (meestal buitendraad rechts) | Ja (op bestelling) |
| 2 — Dubbele nippel RR + R/L-sok + R/L-nippel | R/L-sok die met de sleutel wordt aangedraaid | 2 buitendraden rechts | Nee |
| 3 — Dubbele sok RR + R/L-nippel + R/L-sok | R/L-nippel die met de sleutel wordt aangedraaid | 2 binnendraden rechts | Nee |
| 4 — 3-delig koppelstuk | Vrij draaiende wartelmoer in 3 delen | Buitendraad/binnendraad of binnendraad/binnendraad afhankelijk van variant | Nee |
De eerste drie berusten op hetzelfde principe: een linkse draad, ergens in de keten geïntegreerd, die de aandraairichting aan één zijde omkeert. De vierde gebruikt geen omgekeerde draad en werkt volgens een ander mechanisme — een onafhankelijk draaiende wartelmoer.
Concreet ziet het mechanisme van Montage 3 (dubbele sok RR + R/L-nippel + R/L-sok) er als volgt uit in twee stappen:
Montage 1 — Buis + R/L-sok + buis met linkse draad
Hoe het werkt
De meest minimalistische montage bestaat erin een R/L-sok te plaatsen tussen twee buisstukken, waarvan er één aan één kant speciaal met een linkse draad is voorzien.
M-R = buitendraad rechts • F-R = binnendraad rechts • M-L = buitendraad links • F-L = binnendraad links
De standaardbuis (buitendraad rechts aan beide uiteinden) draait in de rechtse binnendraad van de sok. De speciale buis (één uiteinde met linkse draad, het andere met rechtse standaarddraad om te kunnen aansluiten op het verdere normale verloop van het circuit) draait met zijn M-L in de F-L van de sok. Wanneer men de centrale sok draait, trekken de twee draden gelijktijdig de twee buizen naar zich toe: de lus sluit.
Wanneer toepassen
Voor esthetisch sobere projecten waarbij men de volumineuze "knoop" van een 3-delig koppelstuk wil vermijden, evenals de drievoudige aanwezigheid nippel + sok + nippel. Visueel ziet men alleen een sok tussen twee buizen — de verbinding gaat op in het silhouet van het circuit.
De beperking
De buis met linkse draad bestaat niet in het standaardassortiment. Hij moet op bestelling worden gemaakt: linkse draad uitgevoerd door een loodgieterswerkplaats of een gespecialiseerde leverancier, expliciet te vermelden bij de bestelling. Alle andere fittingen van het circuit (bochten, T-stukken, flenzen, standaardnippels) blijven met rechtse draad.
In de Home Invasion catalogus
De twee R/L-sokken uit de catalogus (gebruikt als centraal onderdeel van montage 1).
| Referentie | Materiaal | Maten |
|---|---|---|
| R/L-sok zwart smeedijzer | Zwart smeedijzer (EN 10242) | 3/8" → 3" (9 maten) |
| R/L-sok verzinkt | Verzinkt staal | 3/8" → 4" (10 maten, tot DN100) |
De fittingen in zwart smeedijzer HI dekken decoratie en niet-sanitaire technische plomberie. De verzinkte fittingen voegen corrosiebestendigheid toe in koudwater- of werkplaatsomgevingen. Geen R/L-sok in messing in de catalogus: sanitaire toepassingen worden opgelost met het 3-delig koppelstuk (montage 4).
Montage 2 — Dubbele nippel RR + R/L-sok + R/L-nippel (uiteinden met buitendraad)
Hoe het werkt
Wanneer uw lus zich sluit tussen twee vaste fittingen met binnendraad — bijvoorbeeld twee bochten met binnendraad — vermijdt montage 2 de buis op bestelling. Men plaatst een driedelig samenstel dat aan beide uiteinden buitendraad rechts heeft: een dubbele nippel RR links, een R/L-nippel rechts, een R/L-sok ertussen.
Buitenste uiteinden in M-R, die in de vaste binnendraden van de lus draaien. De centrale R/L-sok wordt met de sleutel aangedraaid.
De twee nippels worden eerst met de hand in de vaste binnendraden van de lus gedraaid: links een dubbele nippel RR (twee rechtse draden, de catalogusstandaard); rechts een R/L-nippel. De R/L-sok komt vervolgens tussen beide. Wanneer men hem met de sleutel in een bepaalde richting aandraait, trekken zijn F-R en F-L gelijktijdig de twee nippels naar zich toe: de verbinding draait aan zonder dat de aangesloten buizen hoeven te draaien.
Wanneer toepassen
De lus eindigt tussen twee vaste binnendraadprofielen — typisch tussen twee bochten F/F zwart smeedijzer, tussen twee binnendraden uit een collectie fittingen in zwart smeedijzer, of tussen twee verzinkte binnendraden. Het is de meest veelzijdige montage wanneer u bouwt met binnendraadbochten, die de decoratiestandaard zijn.
In de Home Invasion catalogus
De centrale R/L-sok blijft die welke hierboven werd voorgesteld (zwart smeedijzer of verzinkt). De dubbele nippel RR links en de R/L-nippel rechts worden gekozen in het onderstaande raster, afhankelijk van het materiaal van het circuit.
De onderdelen van montage 2: dubbele nippel RR (links) + centrale R/L-sok (al eerder getoond) + R/L-nippel (rechts).
| Referentie | Materiaal | Maten |
|---|---|---|
| R/L-nippel zwart smeedijzer | Zwart smeedijzer (EN 10242) | 3/8" → 2" (7 maten: 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2") |
| R/L-nippel verzinkt | Verzinkt staal | 1/4" → 2" (8 maten: 1/4", 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2") |
Montage 3 — Dubbele sok RR + R/L-nippel + R/L-sok (uiteinden met binnendraad)
Hoe het werkt
Montage 3 is het spiegelbeeld van de vorige. Wanneer de lus zich sluit tussen twee vaste buitendraden — twee schroefdraadbuizen, twee al gemonteerde dubbele nippels RR — wordt de logica omgedraaid: het samenstel verschijnt met twee binnendraden rechts aan de uiteinden, en is het een R/L-nippel die als centraal aandraaielement dient.
Buitenste uiteinden in F-R, die de vaste buitendraden van de lus ontvangen. De centrale R/L-nippel wordt met de sleutel aangedraaid.
De twee sokken (één RR links, één R/L rechts) worden eerst met de hand op de vaste buitendraden van de lus gedraaid. De R/L-nippel komt ertussen. Wanneer men het centrale stuk met de sleutel draait, trekken zijn M-R en M-L gelijktijdig de twee sokken naar elkaar toe: de verbinding draait aan zonder dat de aangesloten buizen hoeven te draaien.
Wanneer toepassen
De lus eindigt tussen twee buitendraadprofielen — typisch een frame gebouwd uit schroefdraadbuizen (buitendraad aan beide uiteinden standaard), een samenstel dat zich sluit tussen twee al vast gemonteerde dubbele nippels RR in zwart smeedijzer, of tussen twee verzinkte buitendraden. Het is de montage van "kale buis"-samenstellen zonder binnendraadbochten op de aansluitingen.
In de Home Invasion catalogus
De centrale R/L-nippel en de R/L-sok rechts zijn de referenties die al in de montages 1 en 2 werden gezien: R/L-nippel zwart smeedijzer of verzinkt voor het centrale stuk, R/L-sok zwart smeedijzer of verzinkt voor het stuk rechts. De dubbele sok RR links kiest u hieronder, in zwart smeedijzer of verzinkt. Voor de conversies DN / mm / inches tussen de genoemde maten, zie de diametergids.
De dubbele sok RR links uit montage 3. De centrale R/L-nippel en de R/L-sok rechts zijn dezelfde als in montages 1 en 2.
Montage 4 — Het 3-delig koppelstuk
Anatomie van een 3-delig koppelstuk
Het 3-delig koppelstuk onderscheidt zich van de drie voorgaande door een andere mechanica: het gebruikt geen omgekeerde draad. Het is een stuk in drie elementen — een mannelijk lichaam, een vrouwelijk lichaam en een centrale moer — waarbij de moer onafhankelijk van de draden wordt aangedraaid.
Elk van de twee lichamen wordt afzonderlijk op de buis of fitting gedraaid waarvoor het is bedoeld. Eenmaal op hun plaats brengt men de twee lichamen tegen elkaar en draait men de centrale moer aan: de moer draait zonder de lichamen mee te trekken die hij naar elkaar toe drukt, dus de aangesloten buizen blijven onbeweeglijk. Dat is precies wat nodig is om een geblokkeerde lus te sluiten.
Drie afdichtingsvormen, drie toepassingen
Waar nippels en R/L-sokken afdichten met vlas + PTFE op de draad, draait het 3-delig koppelstuk aan op een geïntegreerde afdichting binnen het stuk. Drie families bestaan.
- Conische afdichting metaal/metaal — een mannelijke conus wordt platgedrukt tegen een vrouwelijke conus, de afdichting ontstaat door zuiver contact. Standaard voor koppelstukken uit zwart smeedijzer en verzinkt staal. Geen pakking om te vervangen, maar het aanhaalkoppel telt (zie valkuilen).
Varianten in de HI-catalogus
3-delige koppelstukken bestaan in vier materialen en verschillende profielen: recht, in 90°-bocht, en in het gelakte decoratieve assortiment. Voor zwart smeedijzer en verzinkt staal volgen hieronder de acht referenties om in één oogopslag te vergelijken.
De acht 3-delige koppelstukken in zwart smeedijzer en verzinkt — recht en in 90°-bocht, profielen F/F en M/F.
| Referentie | Profiel | Afdichting | Maten |
|---|---|---|---|
| Koppelstuk F/F zwart smeedijzer | F/F recht | Vlak (Premium / Eco) | 3/8" → 4" |
| Koppelstuk M/F zwart smeedijzer | M/F recht | Conisch metaal/metaal | 3/8" → 4" |
| Bochtkoppeling F/F zwart smeedijzer | 90°-bocht F/F geïntegreerd | Conisch | 3/8" → 2" |
| Bochtkoppeling M/F zwart smeedijzer | 90°-bocht M/F geïntegreerd | Conisch | 3/8" → 2" |
| Koppelstuk F/F gelakt assortiment | F/F, zwarte lakafwerking | Vlak | Zie productfiche |
Het koppelstuk F/F uit het gelakte assortiment volgt de HI-conventie voor de decoratieve gamma: buitendiameter 27 mm, draadlengte 10 mm per zijde ongeacht de aangegeven "maat". Constante maten handig voor decoratieve berekeningen. Controleer de productfiche vóór u dit met echte plomberie combineert, want die heeft maten die variëren met de nominale diameter.
| Referentie | Profiel | Afdichting | Maten |
|---|---|---|---|
| Koppelstuk F/F verzinkt | F/F recht | Vlak | 3/8" → 4" |
| Koppelstuk M/F verzinkt | M/F recht | Conisch metaal/metaal | 3/8" → 4" |
| Bochtkoppeling F/F verzinkt | 90°-bocht F/F | Conisch | 3/8" → 2" |
| Bochtkoppeling M/F verzinkt | 90°-bocht M/F | Conisch | 3/8" → 2" |
Typische toepassing: een frame sluiten met twee koppelstukken

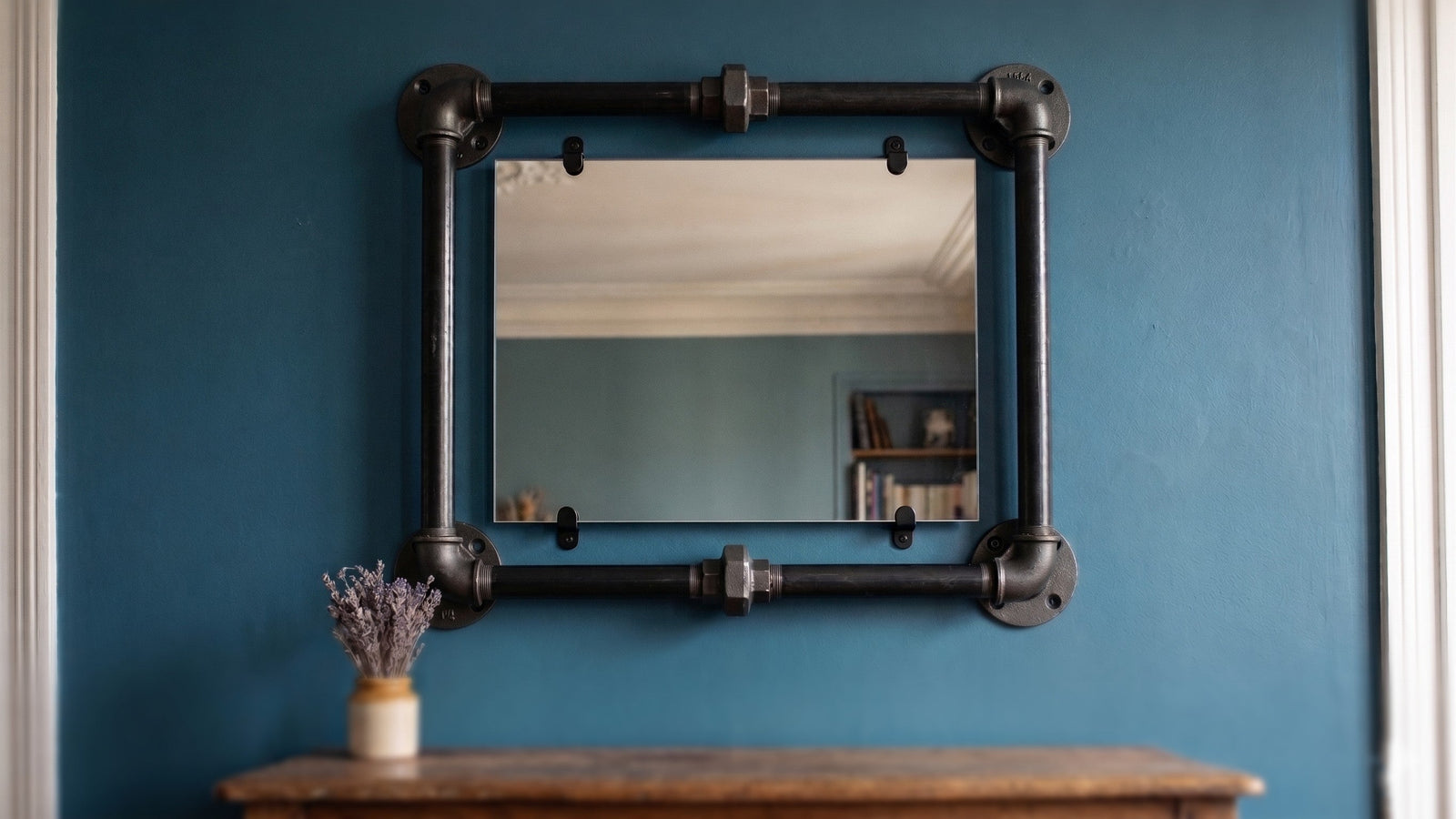

Op een volledig rechthoekig of vierkant frame bestaat een courante tip erin om twee koppelstukken in het midden van twee parallelle zijden te plaatsen. Elk werkt als een onafhankelijke scharnier: u monteert elk halfframe vooraf, en draait vervolgens de twee centrale moeren met de sleutel aan. Geen enkele buis draait, het frame sluit vlak.
De juiste montage kiezen volgens het project
De juiste montage hangt af van drie criteria: het profiel van de stukken die al in de lus aanwezig zijn (buitendraad, binnendraad, of kale schroefdraadbuizen), het materiaal van het circuit, en de toegang die behouden moet blijven op de aansluiting.
| Project | Profiel van de lus | Montage | Centraal artikel |
|---|---|---|---|
| Bedframe in zwart smeedijzer rechthoekig gesloten | 2 vaste binnendraadbochten | Montage 2 | R/L-sok zwart smeedijzer |
| Rechthoekig spiegelframe in schroefdraadbuizen | 2 vaste buitendraden (buizen) | Montage 3 | R/L-nippel zwart smeedijzer |
| Plantenrek met strakke esthetiek | 2 buisstukken | Montage 1 (speciale buis op bestelling) | R/L-sok zwart smeedijzer |
| Modulair industrieel bankje in gelakte afwerking | 2 vaste binnendraden | Montage 4 (gelakt assortiment) | Koppelstuk F/F gelakt deco |
| Gesloten frame van een trapleuning | 2 vaste buitendraden (buizen) | Montage 3 (verzinkt) | R/L-nippel verzinkt |
Voor decoratieve projecten (bedframe, spiegel, plantenrek, bankje) zijn zwart smeedijzer of het gelakte assortiment de referentie. Voor technische plomberie in een werkplaats of voor koud water schakelt u over naar verzinkt. De volledige materialengids beschrijft de matrix gebruik × materialen.
Valkuilen om te vermijden
Vergeten dat alle RR-stukken aan beide zijden een rechtse draad hebben
Dat is de bron van het probleem. De bochten, T-stukken, dubbele sokken RR, dubbele nippels RR, flenzen — heel de gangbare plomberiecatalogus heeft een rechtse draad aan beide zijden. Alleen de R/L-stukken (nippels en sokken) en buizen met linkse draad op bestelling vormen de uitzondering. Op een gesloten lus moet daarom verplicht een R/L-stuk in de keten worden opgenomen, anders is geen enkel aandraaien mogelijk.
Een conisch koppelstuk te strak aandraaien
Een conische afdichting metaal/metaal dicht af door gecontroleerde vervorming. Een slag te ver met de sleutel en de conus wordt buiten zijn elastische zone platgedrukt: de afdichting vervormt blijvend en gaat lekken. U draait aan met de hand, daarna een kwartslag met de sleutel, niet meer. Vlakke afdichting met EPDM verdraagt overaandraaien beter omdat de pakking de marge opvangt.
Een montage in smeedijzer of verzinkt staal gebruiken voor sanitair
Zwart smeedijzer en verzinkt staal zijn niet geschikt voor continu warm drinkwater. Een montage 1, 2 of 3 in smeedijzer of verzinkt op een warmwatercircuit roest uiteindelijk. Voor sanitair stapt u over op montage 4 in messing — dat is het enige materiaal in de HI-catalogus dat voor deze toepassing is goedgekeurd.
Het gelakte assortiment en echte plomberie in dezelfde lus mengen
Het gelakte HI-assortiment heeft constante maten (Ø 27 mm, draadlengte 10 mm) terwijl echte plomberiefittingen maten hebben die variëren met de nominale diameter. Beide in dezelfde gesloten lus mengen levert onvoorspelbare lengtes op en een frame dat niet sluit. Kies één van beide voor het hele project.
De afdichting op R/L-draden vergeten
R/L-nippels en R/L-sokken dichten af zoals een standaardfitting: vlas, pasta of PTFE-tape op de draad, in de aandraairichting. Het detail komt aan bod in de tutorial schroefdraadkoppelingen aandraaien.
Veelgestelde vragen
Wat is het verschil tussen een R/L-nippel en een R/L-sok?
De R/L-nippel is buitendraad/buitendraad: hij draait in twee binnendraadfittingen. De R/L-sok is binnendraad/binnendraad: hij ontvangt in zich twee buitendraadfittingen of twee schroefdraadbuizen. Beide hebben een rechtse draad aan de ene zijde en een linkse draad aan de andere: door het stuk te draaien, draaien beide zijden gelijktijdig aan. De keuze hangt af van het profiel — buitendraad of binnendraad — van de stukken die al vast in de lus zitten.
Waarom is een buis met linkse draad nodig in montage 1?
Omdat de R/L-sok aan de ene zijde een F-R heeft en aan de andere een F-L. De F-R neemt elke standaard buitendraad rechts op (een normale buis met rechtse draad). Maar de F-L vereist een mannelijke linkse draad tegenover zich — en geen enkele standaardfitting of -buis in voorraad heeft een linkse draad. De buis met linkse draad moet dus op bestelling worden gemaakt om langs de F-L-zijde van de sok te kunnen aansluiten.
Hoe een linkse draad van een rechtse onderscheiden?
Leg het stuk voor u, de draden naar boven gericht. Op een rechtse draad (standaard) lopen de draden omlaag naar rechts: men draait erin met de wijzers van de klok mee. Op een linkse draad lopen de draden omlaag naar links: men draait erin tegen de wijzers van de klok in. Op een R/L-nippel of R/L-sok is de linkse zijde meestal gemarkeerd door een groef of inkeping, zodat verwisseling onmogelijk is.
Welke maat R/L-nippel voor een bedframe in 3/4"?
Als de rest van het frame in 3/4" (20/27) is, neemt u de R/L-nippel in 3/4" — de nominale maat moet overal in de lus identiek zijn. De R/L-nippel zwart smeedijzer en de R/L-nippel verzinkt zijn beschikbaar in 3/4". Controleer het profiel van de aangrenzende stukken om de juiste montage te kiezen (2 of 3), afhankelijk van of de lus eindigt tussen buitendraden of binnendraden.
Heeft een conisch koppelstuk PTFE op de afdichting nodig?
Nee. Een conisch koppelstuk metaal/metaal dicht af door direct contact tussen de twee conussen: PTFE op de afdichting toevoegen verhindert het metaal/metaal-contact en compromitteert de afdichting. PTFE of vlas worden daarentegen wel gebruikt op de draden van de twee lichamen die in de buis of het aangrenzende fitting worden geschroefd — niet op de afdichting zelf.
