Industrieel kledingrek van buizen: montage, maten en 3D-model

Het industriële kledingrek van waterleidingbuizen, ontleed

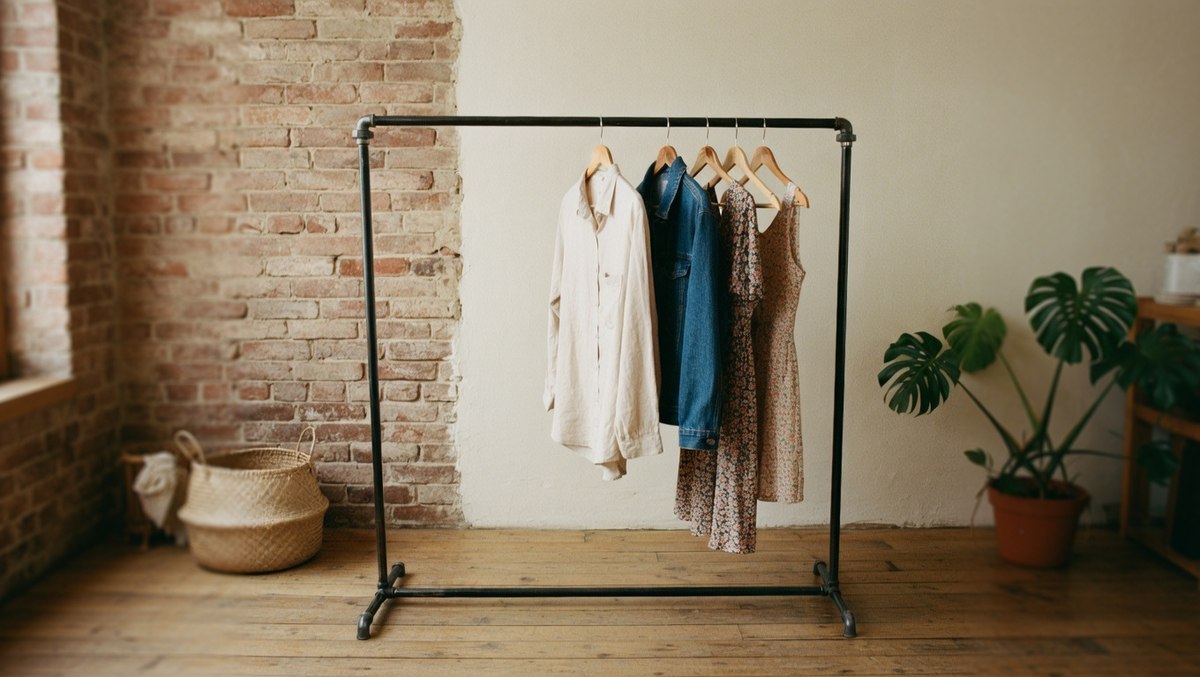

Het industriële kledingrek is een van de grote klassiekers uit ons atelier in Annecy: een frame van echte fittingen in smeedbaar gietijzer en stalen buizen van 3/4" (20/27 mm) op twee T-vormige voeten, dat net zo goed tot zijn recht komt in een winkel als in een open inloopkast.

Op deze pagina vindt u alles over dit model: de montagevideo, de exacte onderdelenlijst om het zelf te bouwen, de totale afmetingen van elke maat in zwart staal én in gegalvaniseerd staal, en het 3D-model om te openen in onze 3D-configurator. Ontvangt u het liever gemonteerd en afgesteld, dan bestaat het ook gebruiksklaar in zwart gietijzer of in gegalvaniseerde uitvoering.

De montage in beeld

In minder dan een minuut begrijpt u de logica van de montage, van het uitpakken van de onderdelen tot het laatste aandraaien:

De anatomie van het kledingrek: een gesloten frame

De constructie is een gesloten rechthoek — bovenste roede, twee staanders, onderste dwarsstang — die op twee T-vormige voeten rust. Elke voet is opgebouwd rond een T-verdeler met 4 wegen: de staander wordt in de verticale uitgang geschroefd, de dwarsstang in de zijuitgang, en twee korte buizen die elk uitlopen op een bocht met kleine radius, vormen de steunpunten op de vloer.

Het detail dat alles bepaalt, zit in de bovenhoeken: wartelknieën, en geen gewone bochten. In een gesloten frame is het geometrisch onmogelijk om die laatste gewone bocht vast te schroeven — u zou een buis moeten laten draaien die aan beide uiteinden al vastzit. De losse wartelmoer van de wartelknie lost dat op: u legt de roede op zijn plaats en draait daarna alleen de moer aan, zonder de buizen te laten meedraaien. Onze 3D-configurator bevestigt dat trouwens automatisch zodra u deze montage nabouwt: “Gesloten lus haalbaar: fig. 96 maakt het laatste aandraaien mogelijk”. Wilt u dit principe echt doorgronden, lees dan onze gids Een lus sluiten in schroefdraadleidingen.

De onderdelenlijst om het zelf te maken

Acht fittingen en acht buizen, allemaal in 3/4" (20/27 mm). Dezelfde stuklijst geldt voor zwart gietijzer en voor gegalvaniseerd gietijzer — alleen de afwerking verschilt.

Volledige stuklijst (maat 3/4" – 20/27 mm)

Onderdeel	Aantal	Zwarte uitvoering	Gegalvaniseerde uitvoering
Wartelknie V/V Bovenhoeken — hiermee sluit u het frame	2	Bekijk het product	Bekijk het product
T-verdeler met 4 wegen Centraal knooppunt van elke voet	2	Bekijk het product	Bekijk het product
Bocht 90° kleine radius V/V Uiteinden van de voeten, die op de vloer rusten	4	Bekijk het product	Bekijk het product
Buis met schroefdraad — roede 1000 tot 2000 mm afhankelijk van de breedte	1	Bekijk het product	Bekijk het product
Buizen met schroefdraad — staanders 1000 tot 1500 mm afhankelijk van de hoogte	2
Buis met schroefdraad — onderste dwarsstang Zelfde lengte als de roede	1
Buizen met schroefdraad — voeten 150 mm	4

Richtprijs in losse onderdelen: ongeveer € 100 voor 112 × 110 cm en tot ongeveer € 156 voor het grote model van 162 × 210 cm in zwart gietijzer (in gegalvaniseerde uitvoering enkele euro's meer). De exacte prijs van elke configuratie verschijnt live in de 3D-configurator, waar u de volledige montage met één klik in de winkelwagen legt.

De montage stap voor stap

Geen lassen, geen speciaal gereedschap: alles wordt met de hand vastgeschroefd en een verstelbare moersleutel dient alleen voor het laatste aandraaien. Reken op 20 tot 30 minuten.

Afwerking: gelakt zwart staal of gegalvaniseerd

Twee afwerkingen, twee benaderingen — en één verschil tussen het gemonteerde rek en de losse onderdelen dat u moet kennen.

Gebruiksklaar kledingrek: gelakt in ons atelier

Bij de gemonteerde uitvoering in zwart gietijzer brengt ons atelier in Annecy na de assemblage een blanke lak met zijdeglans aan, die het staal beschermt en zijn antracietgrijze tint vastlegt: het materiaal blijft zichtbaar, met zachte reflecties en een sterk contrast met de kleding — en u hoeft zelf niets meer te doen. Aanbevolen voor binnengebruik — inloopkast, slaapkamer, winkel.

Zwarte losse onderdelen: onbehandeld, zelf afwerken

De buizen van zwart staal en de fittingen van zwart gietijzer die per stuk worden verkocht, zijn onbehandeld en niet gelakt. Breng na de montage een blanke lak aan, mat of met zijdeglans (met een spuitbus zijn twee lagen genoeg), of verf, afhankelijk van het gewenste resultaat.

Gegalvaniseerd gietijzer & thermisch verzinkt staal

Onbehandeld zink, een zilverachtig en licht iriserend uiterlijk, geen enkele extra coating — en geen afwerking nodig, niet bij het gemonteerde rek en niet bij de losse onderdelen. Het verzinken beschermt duurzaam tegen corrosie: dat is de keuze voor bijkeukens, achterwinkels, wasruimtes en vochtigere ruimtes — of gewoon voor wie de “galva”-look bewust omarmt. Om tussen beide families te kiezen: onze vergelijking Zwart gietijzer, gegalvaniseerd of messing zet de verschillen op een rij, en de gids Zwarte stalen buizen vs verzinkte buizen doet hetzelfde voor de buizen.

Totale afmetingen: de 12 maten in detail

Het kledingrek is er in 3 hoogtes en 4 breedtes. De regel is eenvoudig: de totale breedte ≈ lengte van de roede + 9 cm (de twee wartelknieën steken aan weerszijden uit) en de totale hoogte ≈ lengte van de staanders + 12 cm (voeten en wartelknieën inbegrepen). De diepte op de vloer is voor alle maten dezelfde: ongeveer 43 cm, goed voor een uitstekende stabiliteit.

Waarom slechts 6 maten in gegalvaniseerde uitvoering? De gegalvaniseerde buis van 1200 mm bestaat niet als standaardlengte in ons assortiment: de hoogtes 132 en de breedtes 130 zijn dus voorbehouden aan zwart staal. De hoogte van 112 cm is ideaal voor een kinderkamer of onder een schuin dak; 162 cm is de klassieke winkelhoogte.

Het 3D-model in onze configurator

We hebben dit kledingrek stuk voor stuk nagebouwd in onze 3D-configurator, op basis van scans van de echte fittingen. U bekijkt het van alle kanten, schakelt tussen zwart gietijzer en gegalvaniseerd, leest de exacte afmetingen (B × D × H), het gewicht en de prijs live af — en legt daarna de volledige montage met één klik in de winkelwagen.

Niets om te downloaden: elke link opent de configurator met de montage al geladen, klaar om van alle kanten te bekijken, aan te passen (lengtes, afwerking, onderdelen) en met één klik in de winkelwagen te leggen. De link “directe winkelwagen” legt op zijn beurt de 16 losse onderdelen van de gekozen maat rechtstreeks in uw winkelwagen, zonder de omweg via de 3D.

Zodra het project geopend is, blijft alles aanpasbaar: buislengtes, afwerking, extra onderdelen. Dat is de beste manier om een maat buiten de reeks te controleren voordat u bestelt.

Gebruiksklaar, uitbreidingen en wandmodel

Geen zin om te schroeven? U krijgt het kledingrek ook gemonteerd, afgesteld en in ons atelier gecontroleerd geleverd, klaar om vol te hangen:

Industrieel kledingrek — zwart gietijzer, 12 maten Gegalvaniseerd industrieel kledingrek — 6 maten Eenvoudig kledingrek — zwart staal Gegalvaniseerd eenvoudig kledingrek Kledingrek voor wandmontage — inloopkast & winkel Rechte verlenging voor het kledingrek Hoekverlenging voor het kledingrek

Hebt u een draagmuur ter beschikking? Dan bouwt u net zo goed een wandmodel met flensfittingen. En wilt u liever een volledig ander rek samenstellen — dubbele roede, wielen, lage plank — dan neemt onze algemene tutorial over het industriële kledingrek alle mogelijke varianten door.
