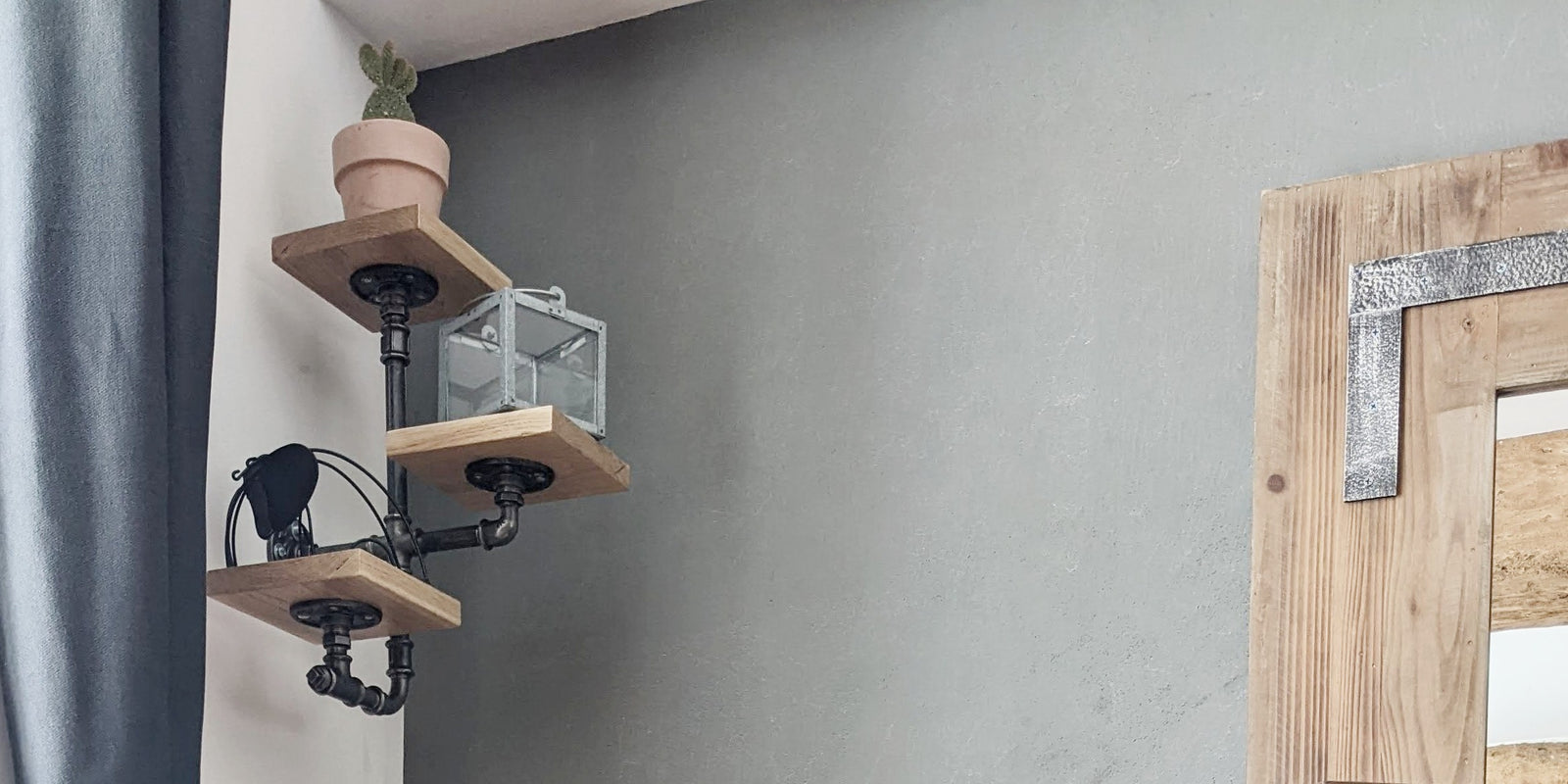

Tutorial voor het maken van moderne industriële wandplanken met zwart stalen en gietijzeren schroefdraad en buizen

Credit: Modelcreatie en foto Elise N. Met dank aan haar voor deze prachtige foto's!

Inleiding:

In deze tutorial leer je hoe je moderne, industriële wandplanken kunt maken met zwart stalen en gietijzeren schroefdraad en buizen. Je maakt drie houten planken volgens de onderstaande stappen voor het schoonmaken, afwerken en in elkaar zetten.

Deze structuur is gemaakt met onze kleinste onderdelen (3/8" = 12x17mm). Dit betekent dat de gebruikte Buizen een buitendiameter hebben van 17mm.
Aangezien er geen vloerflenzen bestaan voor zulke kleine diameters, werden Reducties van 1/2" (15x21mm) > 3/8" (12x17mm) nippels geplaatst tussen de structuur en de 1/2" (15x21mm) vloerflenzen.

Materialen en gereedschap vereist:

• 3 houten planken van de gewenste grootte
• 5 stalen buizen met schroefdraad
• Zwarte gietijzeren Fittingen
• Aceton en schoonmaakdoekjes
• Vernis, spuitverf of spuitpistool voor afwerking
• Boor en geschikte schroeven om de planken aan de muur te bevestigen
• Sleutel (optioneel, voor montage)
• Beschermende handschoenen, masker en veiligheidsbril
• Schroeven en bevestigingspluggen die passen bij de aard van je wand

Lijst van benodigde Fittingen en buizen:

• Buis 3/8'' - 12x17mm zwart staal - schroefdraad 50 mm x 1
• Buis 3/8'' - 12x17mm zwart staal - schroefdraad 150 mm x 1
• Buis 3/8'' - 12x17mm zwart staal - schroefdraad 80 mm x 3
• Mannelijke zwarte gietijzeren Kap 3/8'' x 1
.
Vrouwelijke gietijzeren T-stuk T 3/8'' x 1
Kleine radiusbocht 90° M/V zwart gietijzer 3/8'' x 1
Verloopstuk reductie M/V zwart gietijzer 1/2'' > 3/8'' x 2
Boog 90° Bocht lang M/V zwart gietijzer 3/8'' x 1
Reductienippel zwart gietijzer 1/2'' > 3/8'' x 2
Kruisstuk - 4 Wegen - zwart gietijzer 3/8'' x 1
Flens 1/2'' | 15x21mm grote diameter zwart gietijzer x 4
Gelijke Mof zwart gietijzer 3/8'' x 2

Stap 1: Onderdelen sanitair schoonmaken

1. Draag beschermende handschoenen en een masker indien nodig.
2. Drenk een schone doek in aceton.
3. Reinig buizen en Fittingen voorzichtig om sporen van olie, vet of vuil te verwijderen.

Stap 2: De planken in elkaar zetten

1. Zet de buizen en fittingen in elkaar om de plankdragers te vormen door ze met de hand of met een moersleutel vast te draaien.
   Om de onderdelen stevig vast te draaien wordt de eenvoudigste techniek hier getoond:
   https://homeinvasion.fr/blogs/tutos/comment-visser-raccords-et-tuyaux-de-plomberie-filet-s
2. Voor onderdelen met een zeshoekige vorm en voor gelijke Moffen (dankzij de kleine staafjes aan de zijkanten) kunt u een verstelbare sleutel gebruiken:



3. Voor de montageflens die aan de muur wordt bevestigd, moet het aandraaien bijzonder strak zijn om rotatie te voorkomen wanneer je plank wordt belast.
   Voor een optimale aanspanning kunt u uw Flens bijvoorbeeld in een stuk hout schroeven en met de verticale Buizen van de structuur vastdraaien tot u de gewenste positie bereikt. Vergeet niet om gemakkelijk bij de gaten te kunnen voor bevestiging aan de muur achteraf.

Stap 3: Breng de afwerking aan

1. Bereid de werkruimte voor door oppervlakken af te dekken met dekzeilen of krantenpapier.
2. Plaats de structuur van je loodgietersonderdelen op een schoon, beschermd oppervlak.
3. Verlak of spuitverf aanbrengen volgens de instructies van de fabrikant, zorg ervoor dat alle oppervlakken goed bedekt zijn. Laat drogen en breng indien nodig een tweede laag aan.
4. Laat loodgietersonderdelen volledig drogen voordat je ze behandelt.

Stap 4: Bevestig de planken aan de structuur aan de muur

1. Positioneer de planken op de beugels, zorg ervoor dat ze uitgelijnd zijn en op gelijke afstand van elkaar, gebruik een waterpas indien nodig.
2. Schroef de planken op de beugels door de eerder geboorde gaten.
3. Zorg ervoor dat de schroeven goed vastzitten en dat de planken goed vastzitten aan de flensen (ronde stukken).

Stap 5: Bevestig de structuur aan je wand

1. Boor gaten en breng pluggen aan die geschikt zijn voor het type muur (baksteen, beton, gipsplaat, enz.), indien nodig.
2. Vast de structuur aan de muur

Conclusie:

Gefeliciteerd! Je hebt nu drie moderne, industriële wandplanken gemaakt met zwart stalen en gietijzeren schroefdraad en buizen. Voel je vrij om te experimenteren met verschillende maten, vormen en afwerkingen om unieke, persoonlijke planken te maken die passen bij jouw stijl en ruimte.
