Messing felsmoer
Écrou fels messing pour le aansluiting de tubes cuivre sur des fittingen met schroefdraad. Cet moer se combine avec un koperen buis dont l'extrémité a été geflensd (fels) pour créer un joint mécanique waterdicht. Filetage ISO 228-1 BSPP.
Beschrijving van de Messing Felsmoer
Cet moer fels se schroeft sur un buitendraad-fitting et comprime le collet (extrémité geflensd) d'un koperen buis contre la portée du fitting. Ce système crée une afdichting mécanique fiable et demonteerbaar, zonder solderen ni brasure.
Chaque référence combine un schroefdraad (correspondant au fitting) et un diameter de tube (correspondant au koperen buis à fittinger). Vérifiez la compatibilité entre le schroefdraad de votre fitting et le diameter extérieur de votre koperen buis.
Technische Kenmerken
| Materiaal | Laiton CW617N - 4MS |
| Kleur | Goudkleurig messing |
| Nominale druk | PN 16 bar |
| Norme de schroefdraad | ISO 228-1 - BSPP Gaz (schroefdraad cylindrique) |
| Afdichting | Par platte pakking garantie (épaisseur à partir de 1 mm) |
| Pakkingvlakken | Plates et larges sur embouts buitendraad et binnendraad |
| Vorm | Zeskantig |
| Type | Femelle (binnendraad) — pour koperen buis fels |
| Aansluiting | Collet battu sur koperen buis |
| Compatibiliteit | Koperen buis (buitendiameter volgens referentie) |
| Compatibele vloeistoffen | Drinkwater, glycolwater, compatibele vloeistoffen |
| Temperatuur | Selon le type d'afdichting choisi |
| Gebruik | Adduction d'eau potable, loodgieterswerk générale, CVC |
Gebruiks- en Installatievoorwaarden
- Werkdruk : PN 16 bar
- Temperatuur : Selon le type d'afdichting choisi
- Vloeistoffen : Drinkwater, glycolwater, compatibele vloeistoffen
- Installatie : Appliquer un couple de aandraaien modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Certificeringen en Conformiteit
- Drinkwater : Conform het besluit du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installaties en contact avec l'eau destinée à la consommation humaine.
- 4MS : Conform de 4MS-vereisten — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.
Toepassingen en Installatietips
Toepassingen
- Koperen buisaansluiting : liaison koperen buis / fitting met schroefdraad par fels
- Huishoudelijke loodgieterij : aansluiting d'installaties eau chaude et froide
- Industriële loodgieterij : installaties conformes PN 16 bar
Installatietips
- Réalisez le fels sur le koperen buis avant de passer l'moer
- Vérifiez la compatibilité entre le schroefdraad de l'moer et le diameter extérieur du koperen buis
- Serrez à la steeksleutel ou verstelbare moersleutel — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de aandraaien modéré — un aandraaien excessif peut déformer le collet
Technische Tekening
Afmetingen (mm)
Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.
| G | G (mm) | OD | L |
|---|---|---|---|
| 3/8" | 12x17 | 8.2 | 9.5 |
| 3/8" | 12x17 | 10.2 | 9.5 |
| 3/8" | 12x17 | 12.2 | 9.5 |
| 1/2" | 15x21 | 10.2 | 11 |
| 1/2" | 15x21 | 12.2 | 11 |
| 1/2" | 15x21 | 14.2 | 11 |
| 1/2" | 15x21 | 16.2 | 11 |
| 3/4" | 20x27 | 12.2 | 12 |
| 3/4" | 20x27 | 14.2 | 12 |
| 3/4" | 20x27 | 16.2 | 12 |
| 3/4" | 20x27 | 18.2 | 12 |
| 3/4" | 20x27 | 20.3 | 12 |
| 1" | 26x34 | 20.3 | 14 |
| 1" | 26x34 | 22.3 | 14 |
| 1"1/4 | 33x42 | 26 | 17 |
| 1"1/4 | 33x42 | 32 | 17 |
Beschikbare Maatcombinaties
Cet moer fels est disponible dans les combinaisons schroefdraad / diameter de tube suivantes.
| Filetage | Diamètre tube |
|---|---|
| 3/8'' | Ø8,2 |
| 3/8'' | Ø10,2 |
| 3/8'' | Ø12,2 |
| 1/2'' | Ø10,2 |
| 1/2'' | Ø12,2 |
| 1/2'' | Ø14,2 |
| 1/2'' | Ø16,2 |
| 3/4'' | Ø12,2 |
| 3/4'' | Ø14,2 |
| 3/4'' | Ø16,2 |
| 3/4'' | Ø18,2 |
| 3/4'' | Ø20,2 |
| 1'' | Ø20,3 |
| 1'' | Ø22,3 |
| 1''1/4 | Ø32 |

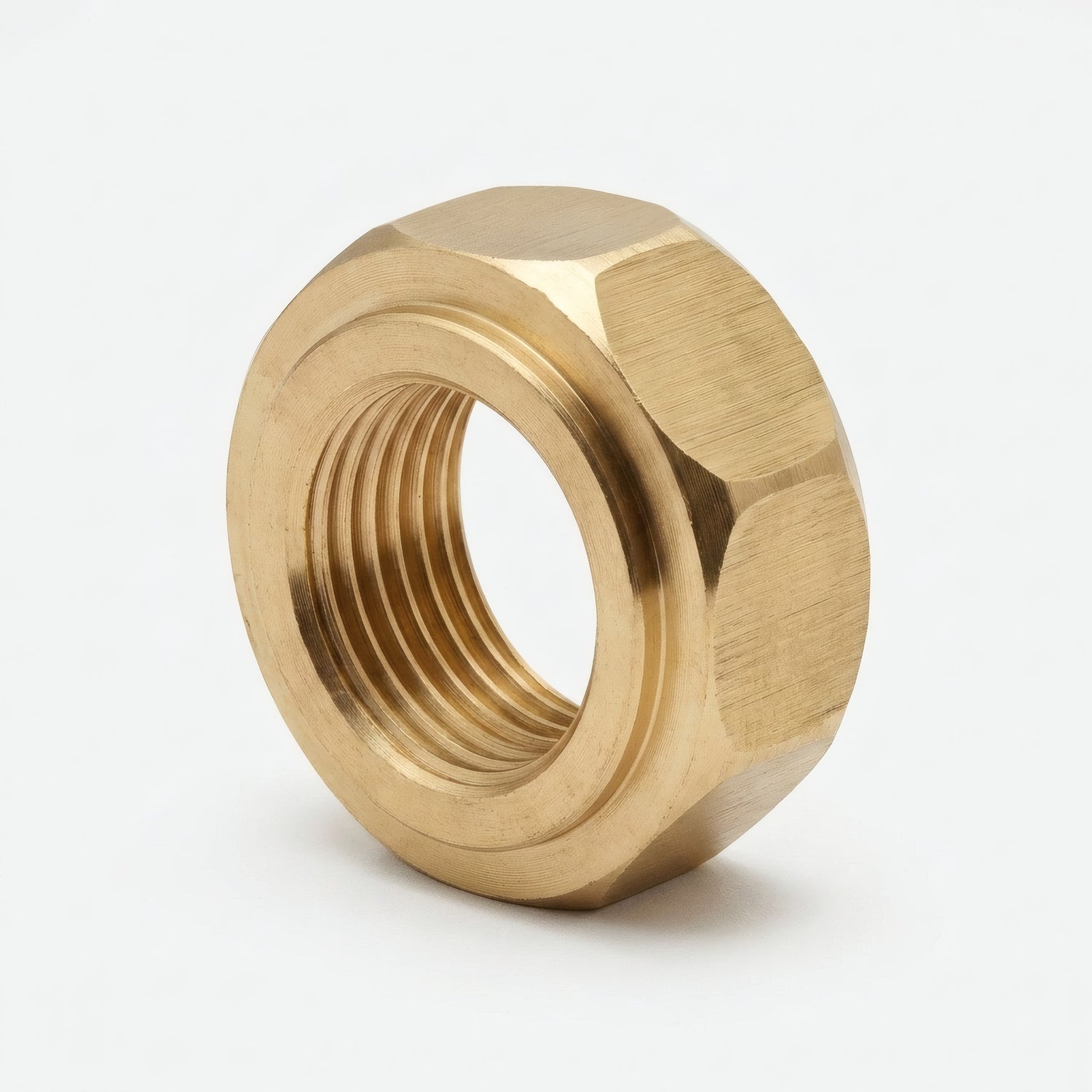

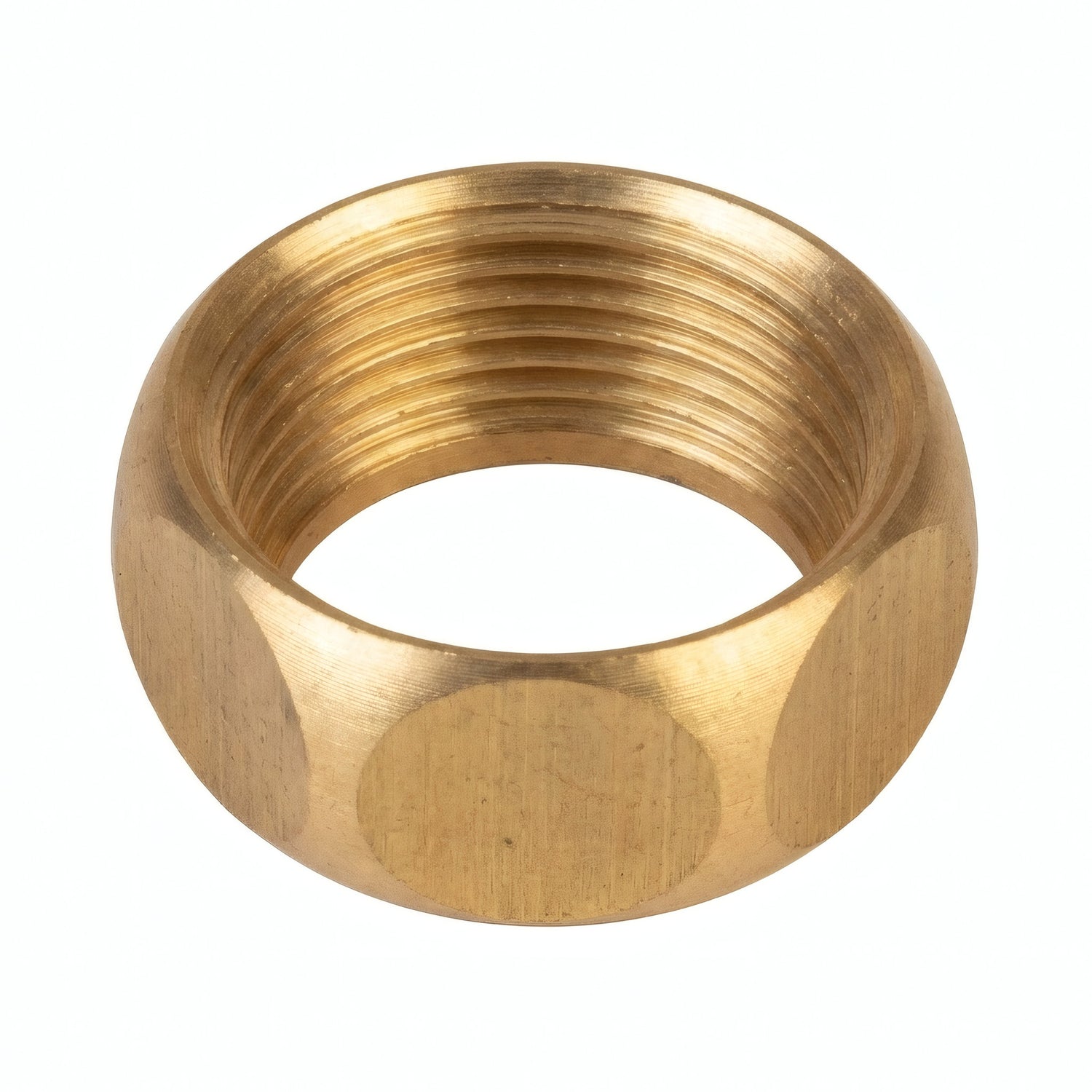

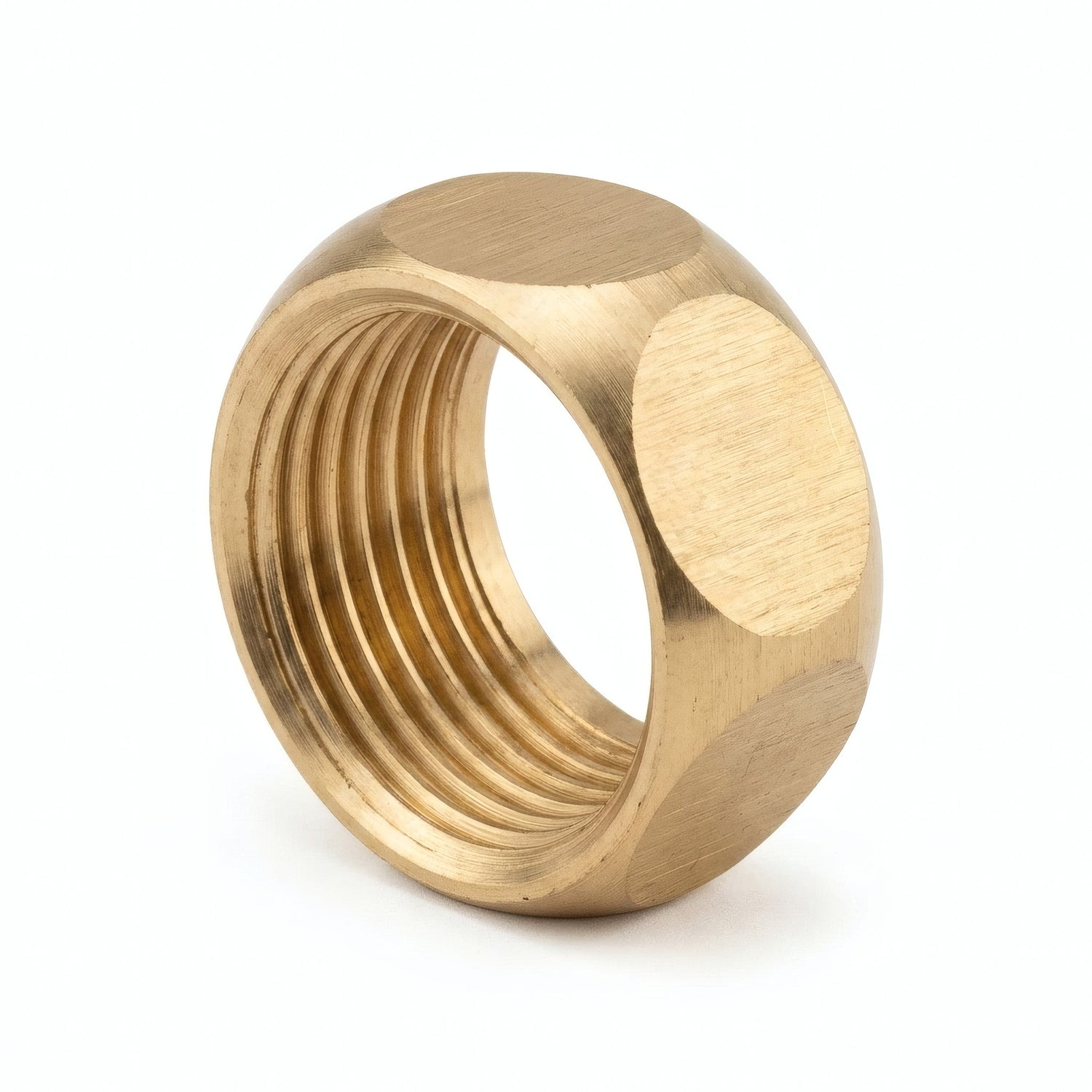

Het uiterlijk van het onderdeel kan variëren afhankelijk van de voorraad (zie foto's). Neem contact met ons op voor bevestiging.
