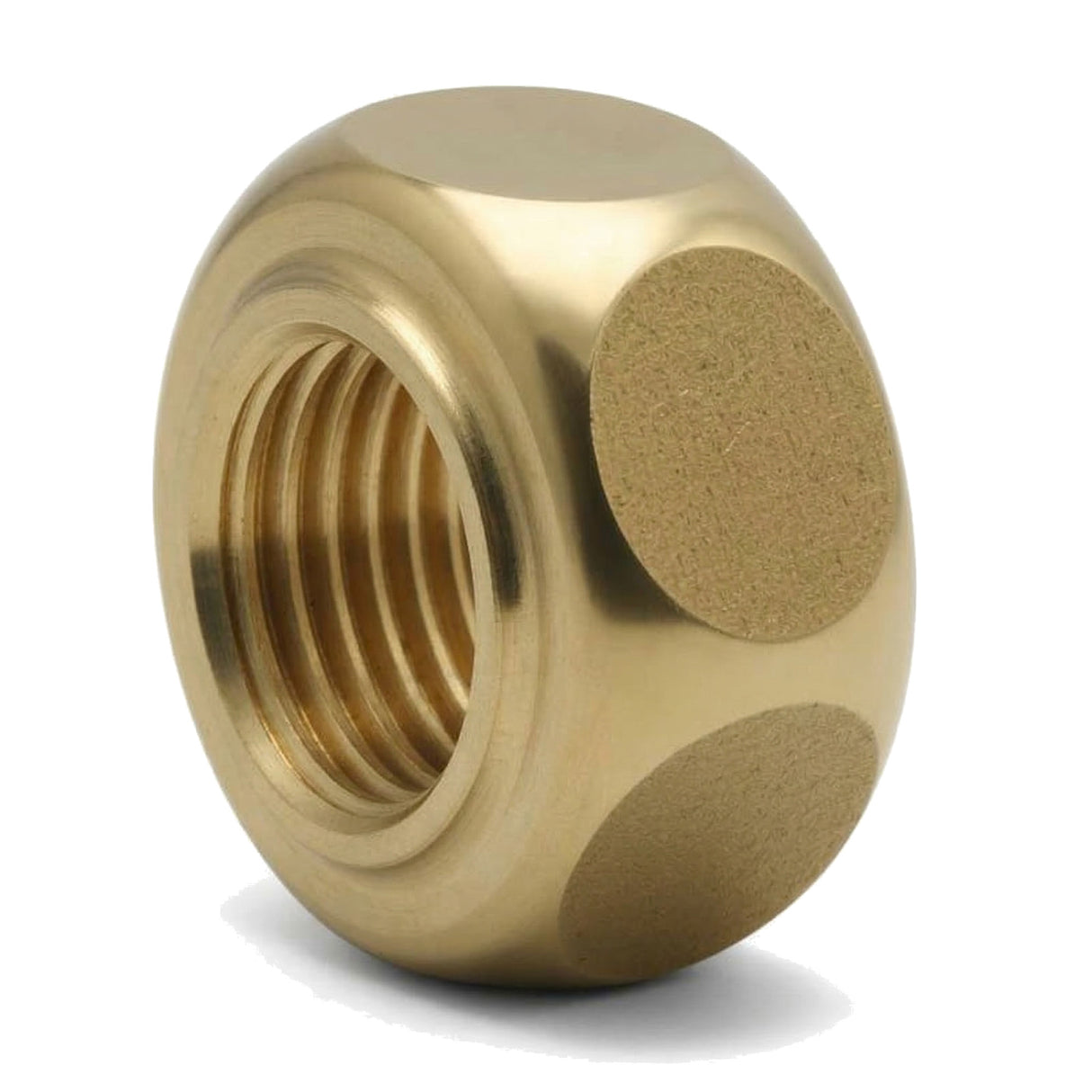

Messing kraagmoer
Messing kraagmoer voor de aansluiting van koperen buizen op schroefdraadkoppelingen. Deze moer wordt gecombineerd met een koperen buis waarvan het uiteinde is omgebord om een lekvrije mechanische verbinding te creëren. Schroefdraad ISO 228-1 BSPP.
Beschrijving van de messing kraagmoer
Deze kraagmoer wordt op een koppeling met buitendraad geschroefd en drukt de kraag (omgebord uiteinde) van een koperen buis tegen het afdichtingsvlak van de koppeling. Dit systeem creëert een betrouwbare en demonteerbare mechanische afdichting, zonder solderen of hardsolderen.
Elke referentie combineert een schroefdraad (passend bij de koppeling) en een buisdiameter (passend bij de aan te sluiten koperen buis). Controleer de compatibiliteit tussen de schroefdraad van je fitting en de buitendiameter van je koperen buis.
Technische specificaties
| Materiaal | Messing CW617N - 4MS |
| Kleur | Goudkleurig messing |
| Nominale druk | PN 16 bar |
| Schroefdraadnorm | ISO 228-1 - BSPP Gas (cilindrische schroefdraad) |
| Afdichting | Door gegarandeerde platte pakking (dikte vanaf 1 mm) |
| Pakkingvlakken | Tussen de kraag van de buis en het afdichtingsvlak van de fitting met buitendraad |
| Vorm | Zeskant |
| Type | Binnendraad (getapt) — voor omgeborde koperen buis |
| Aansluiting | Omgeborde aansluiting op koperen buis |
| Compatibiliteit | Koperen buis (buitendiameter volgens referentie) |
| Compatibele vloeistoffen | Drinkwater, glycolwater, compatibele vloeistoffen |
| Temperatuur | Afhankelijk van het gekozen afdichtingstype |
| Gebruik | Drinkwatertoevoer, algemene loodgieterij, HVAC |
Gebruiksvoorwaarden en installatie
- Werkdruk: PN 16 bar
- Temperatuur: Afhankelijk van het gekozen afdichtingstype
- Vloeistoffen: Drinkwater, glycolwater, compatibele vloeistoffen
- Installatie: Een matig aanhaalmoment toepassen en geschikte materialen kiezen (risico op galvanische corrosie). Sleutelvlakken passend voor gangbare sleutels.
Certificeringen en conformiteit
- Drinkwater: Conform het Franse besluit van 25 juni 2020 betreffende metalen materialen en producten bestemd voor installaties in contact met drinkwater.
- 4MS: Conform 4MS-eisen — Harmonisatie van de Europese certificeringsregels voor materialen en producten in contact met drinkwater.
Toepassingen en installatietips
Toepassingen
- Aansluiting van koperen buizen: verbinding koperen buis / schroefdraadkoppeling door omborden
- Huishoudelijke loodgieterij: aansluiting van warm- en koudwaterinstallaties
- Industriële loodgieterij: installaties conform PN 16 bar
Installatietips
- Schuif de moer op de koperen buis vóór het vormen van de kraag
- Controleer de compatibiliteit tussen de moerdraad en de buitendiameter van de koperen buis
- Draai aan met een steeksleutel of verstelbare moersleutel — gebruik geen waterpomptang om markeringen op het werkstuk te voorkomen
- Een matig aanhaalmoment toepassen — overmatig aandraaien kan de kraag vervormen
Technische tekening
Afmetingen (mm)
Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.
| G | G (mm) | OD | L |
|---|---|---|---|
| 3/8" | 12x17 | 8.2 | 9.5 |
| 3/8" | 12x17 | 10.2 | 9.5 |
| 3/8" | 12x17 | 12.2 | 9.5 |
| 1/2" | 15x21 | 10.2 | 11 |
| 1/2" | 15x21 | 12.2 | 11 |
| 1/2" | 15x21 | 14.2 | 11 |
| 1/2" | 15x21 | 16.2 | 11 |
| 3/4" | 20x27 | 12.2 | 12 |
| 3/4" | 20x27 | 14.2 | 12 |
| 3/4" | 20x27 | 16.2 | 12 |
| 3/4" | 20x27 | 18.2 | 12 |
| 3/4" | 20x27 | 20.3 | 12 |
| 1" | 26x34 | 20.3 | 14 |
| 1" | 26x34 | 22.3 | 14 |
| 1"1/4 | 33x42 | 26 | 17 |
| 1"1/4 | 33x42 | 32 | 17 |
Beschikbare maatcombinaties
Deze kraagmoer is beschikbaar in de volgende schroefdraad / buisdiameter-combinaties.
| Schroefdraad | Buisdiameter |
|---|---|
| 3/8'' | Ø8,2 |
| 3/8'' | Ø10,2 |
| 3/8'' | Ø12,2 |
| 1/2'' | Ø10,2 |
| 1/2'' | Ø12,2 |
| 1/2'' | Ø14,2 |
| 1/2'' | Ø16,2 |
| 3/4'' | Ø12,2 |
| 3/4'' | Ø14,2 |
| 3/4'' | Ø16,2 |
| 3/4'' | Ø18,2 |
| 3/4'' | Ø20,2 |
| 1'' | Ø20,3 |
| 1'' | Ø22,3 |
| 1''1/4 | Ø32 |
Het uiterlijk van het onderdeel kan variëren afhankelijk van de voorraadpartij (zie foto's). Neem contact met ons op ter bevestiging.
