Contramoer zwart gietijzer

• Materiaal : Zwart smeedbaar gietijzer
• Kleur : Grijs / Donkergrijs

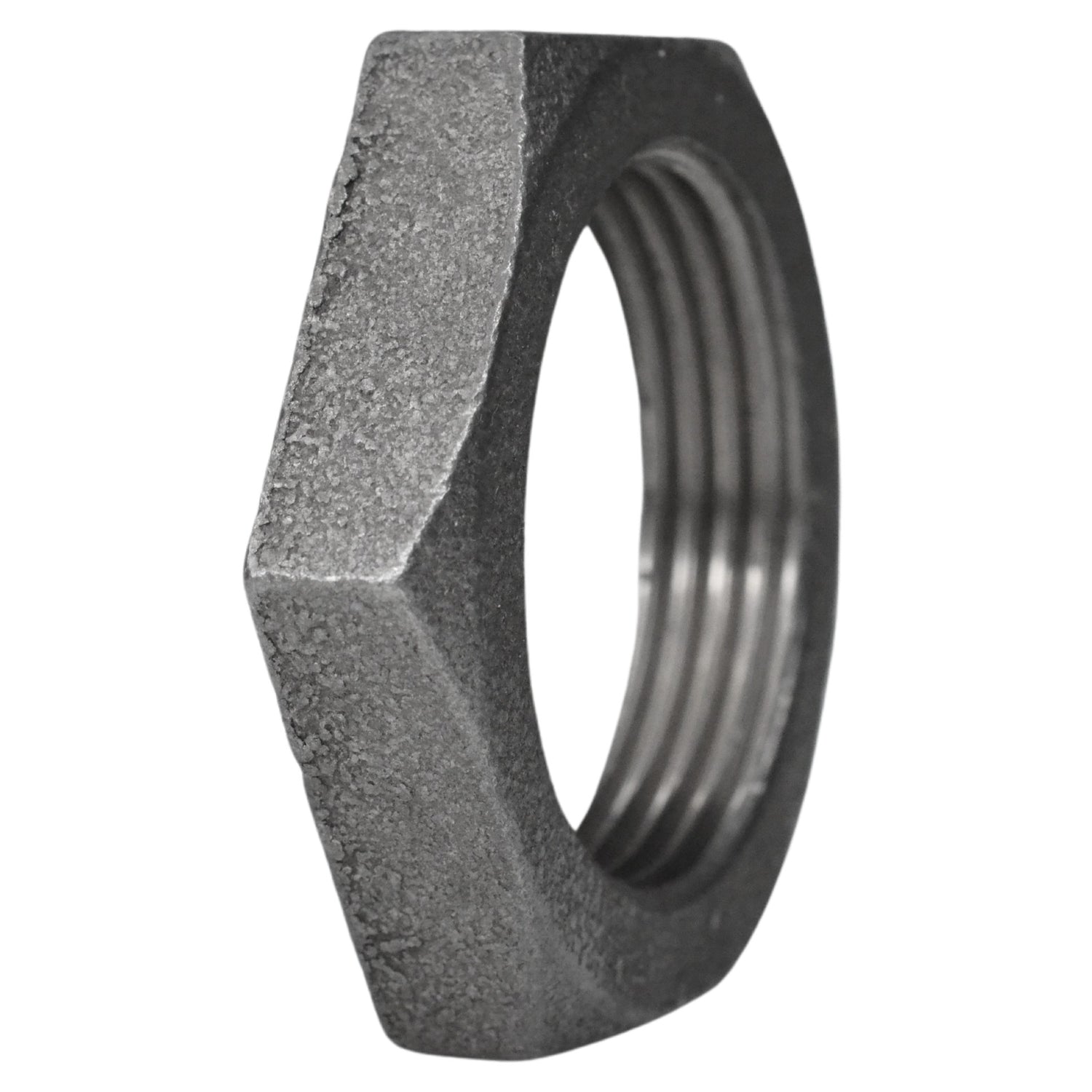

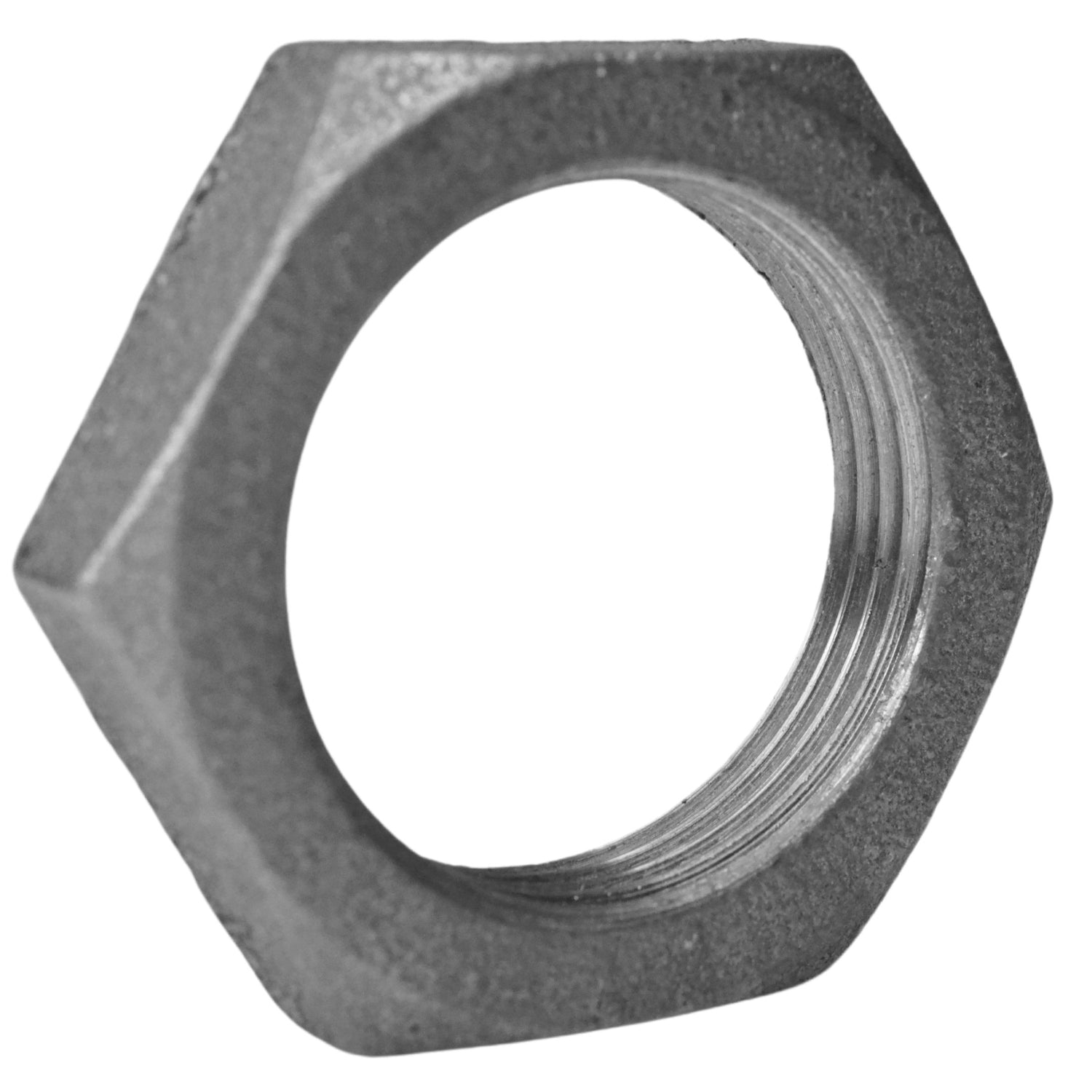

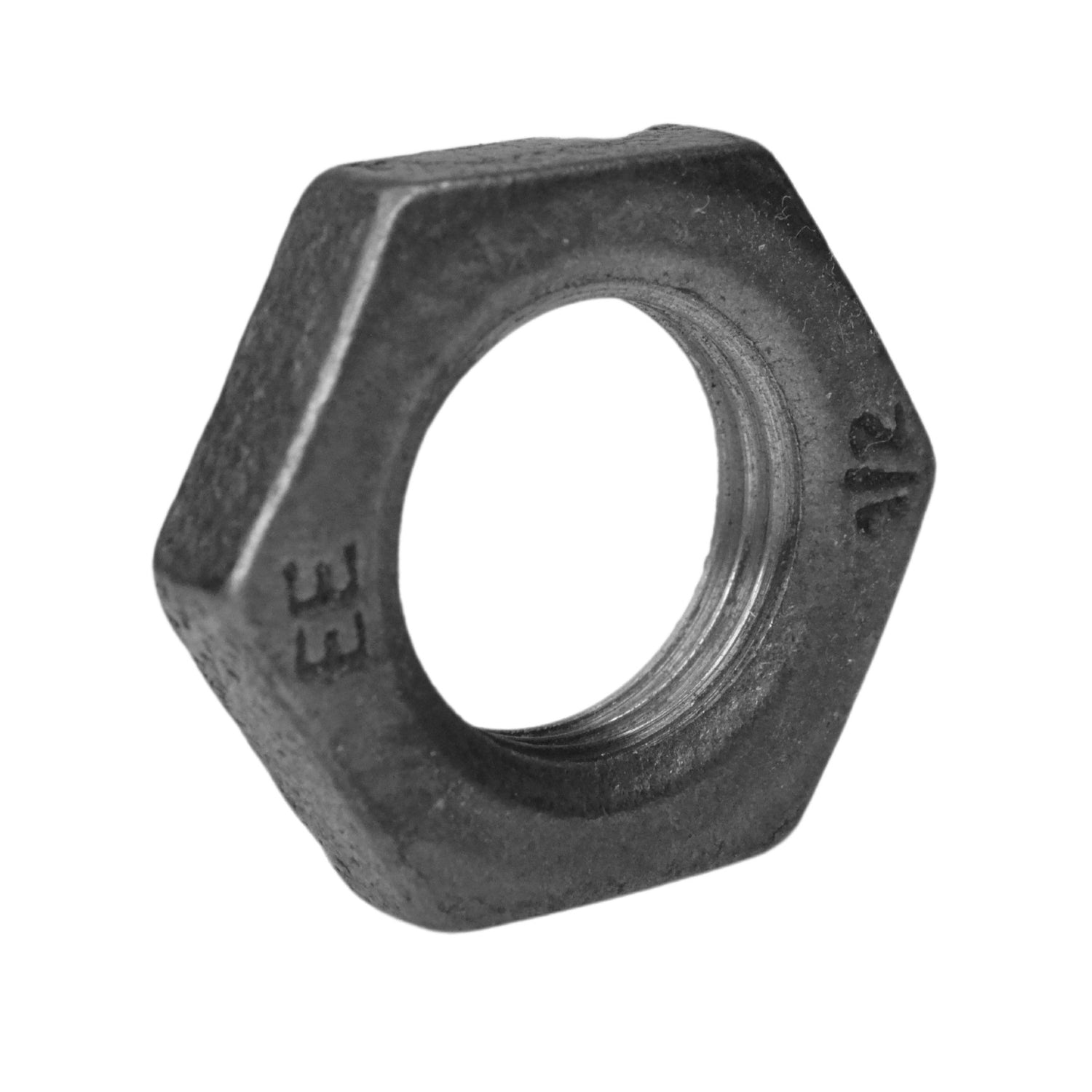

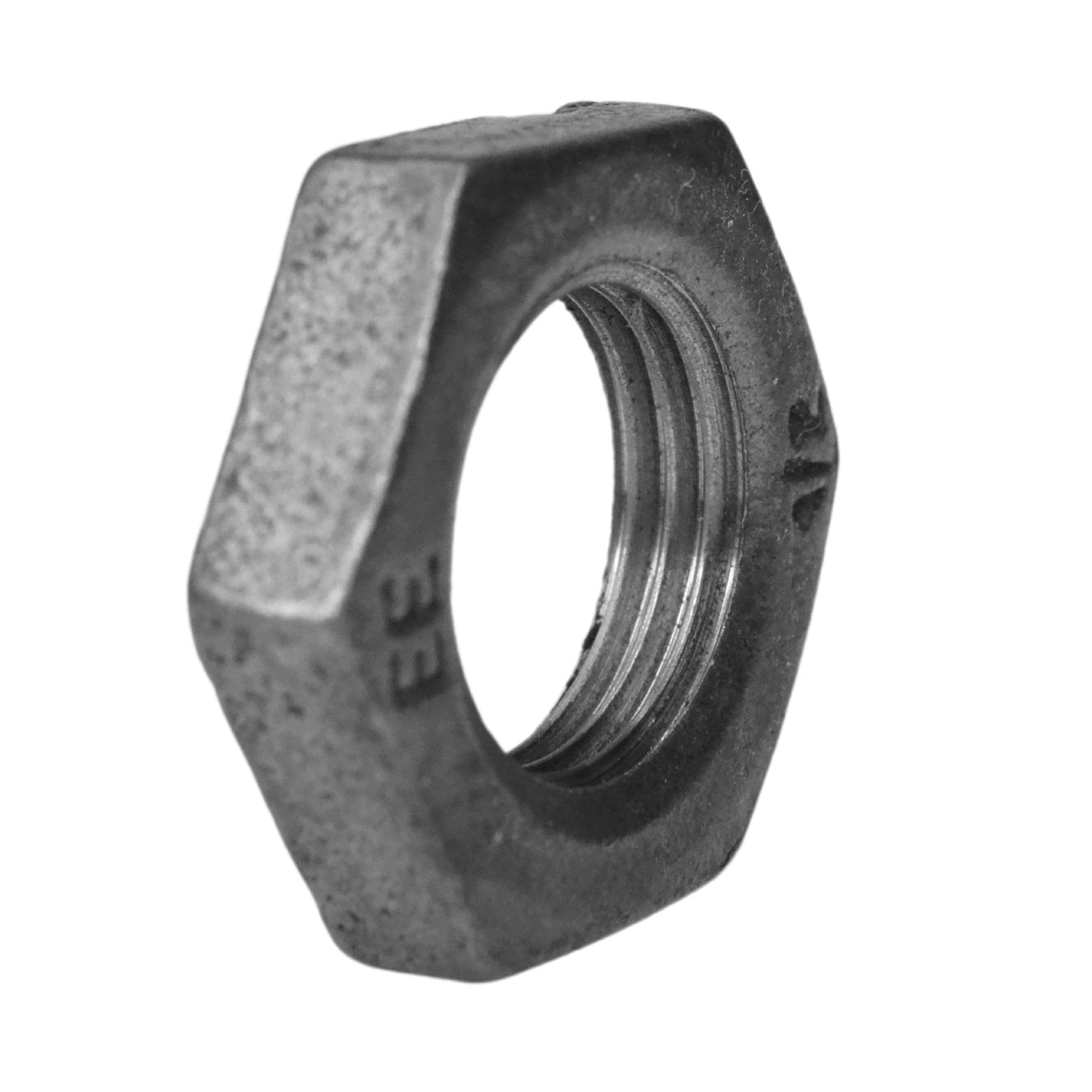

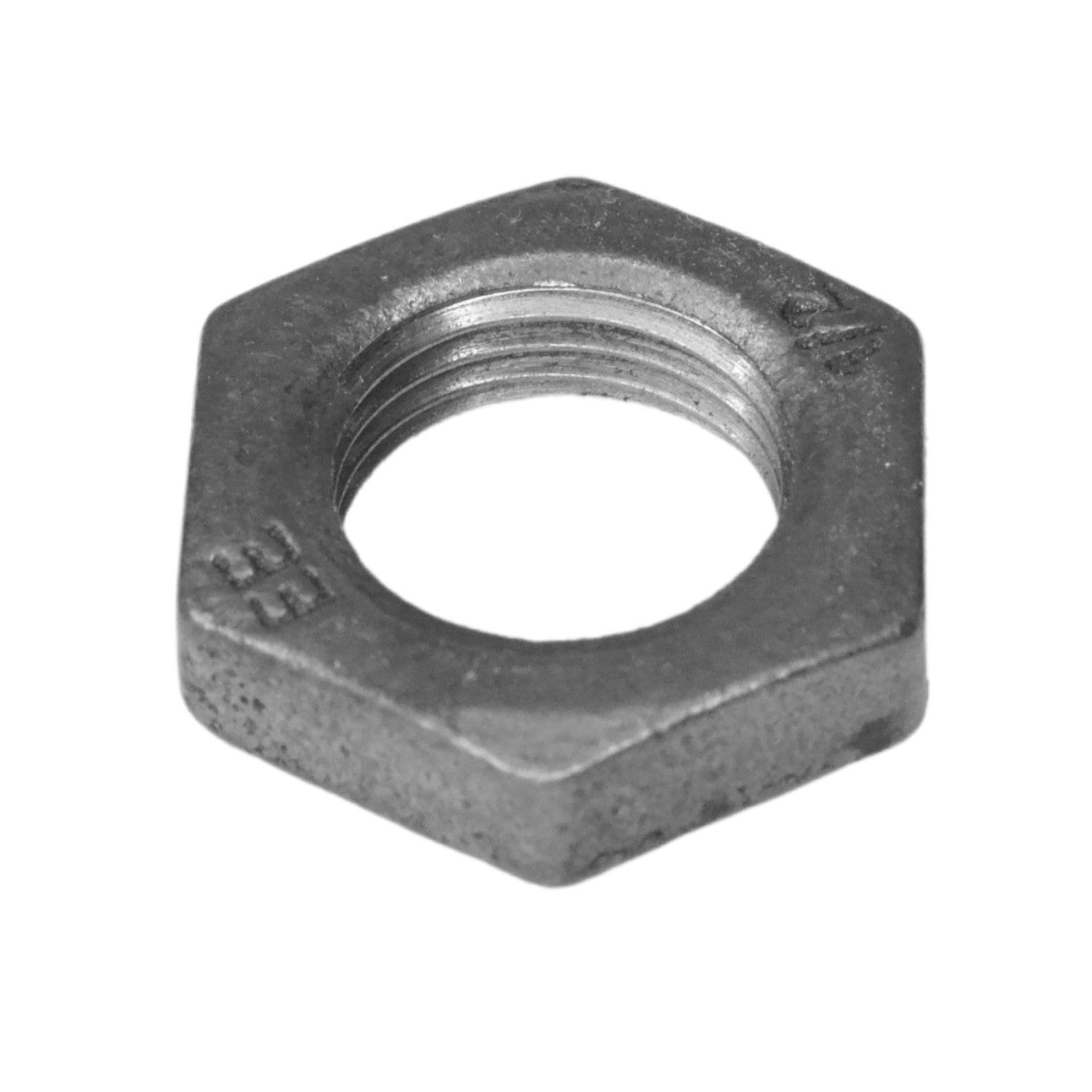

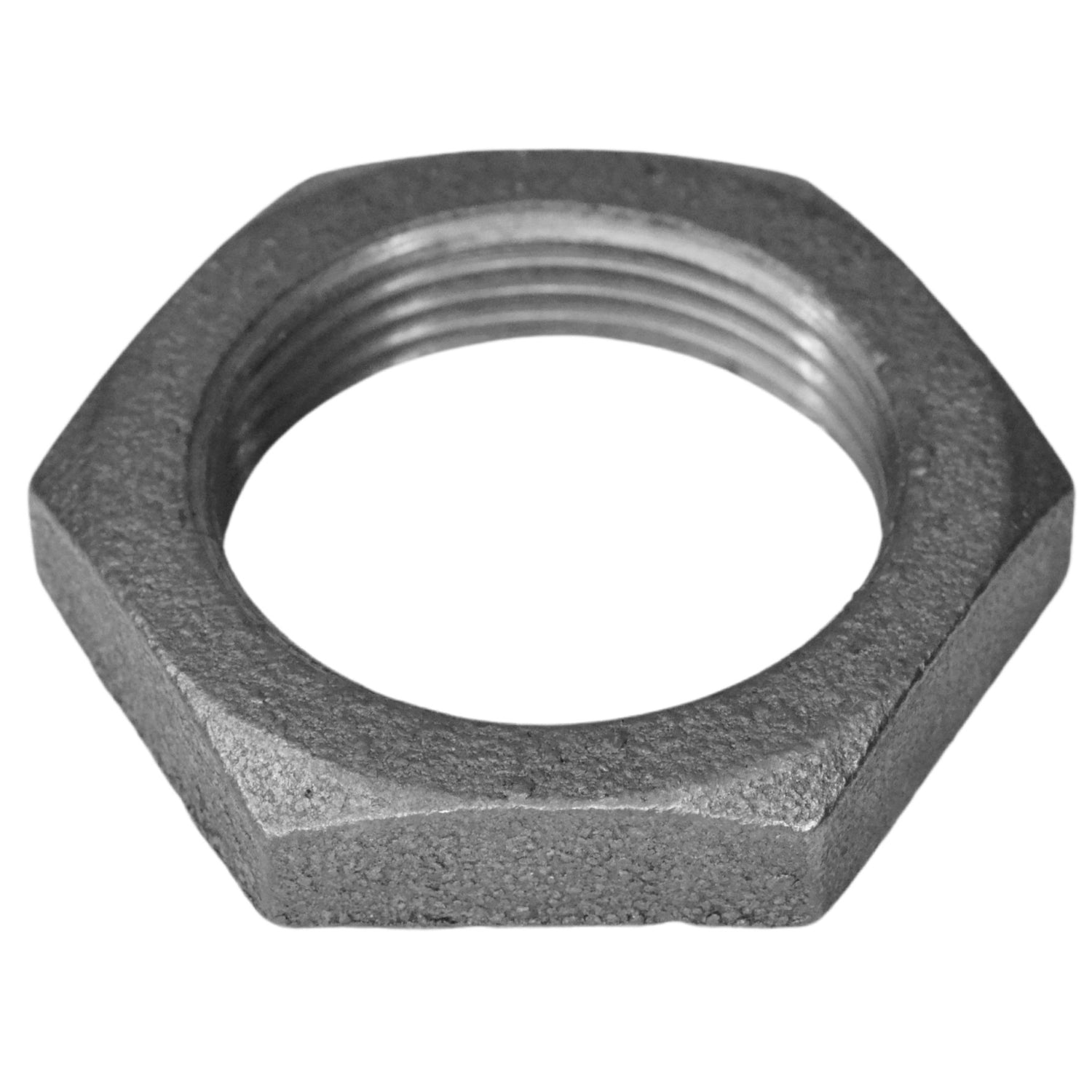

De contramoer in zwart gietijzer (ref. 312) is een uitgeholde zeskantmoer die op een buitendraad wordt geschroefd om een fitting in positie te borgen. Voorkomt onbedoeld losdraaien door trillingen of thermische spanning.

Waarvoor dient een contramoer?

In sanitair moeten sommige fittingen (nippel, verlenging, klep…) na het aandraaien worden gefixeerd. De contramoer wordt tegen de binnendraad-fitting geschroefd waarin de buitendraad zit: beide delen blokkeren elkaar. Dit dubbel borgprincipe is onmisbaar bij installaties met trillingen of temperatuurwisselingen.

Bij industriële decoratie kan de contramoer ook dienen als esthetisch element of aanslag op een draadstang.

Specificaties

• Norm : Vervaardigd volgens EN 10242 en ISO 49. Gietijzer EN-GJMW-400-5 (volgens EN 1562).
• Schroefdraad : Cilindrische binnendraad (Rp), volgens ISO 7-1 (BSP).
• Betrouwbaarheid : 100% lekgetest.
• Materiaal : zwart smeedbaar gietijzer
• Kleur : donkergrijs

Gebruiksomstandigheden

• Max. temperatuur : 155°C (water).
• Compatibiliteit : Drinkwater, afvalwater, gas, stoom, niet-corrosieve vloeistoffen.

Afmetingen

Scroll de tabel horizontaal om alle maten te zien.

Maat (inch)	DN	Ø in×uit (mm)	a (mm)	e ca. (mm)	s (mm)	Gewicht (kg)
1/4"	DN8	8×13	6	22	19	0,013
3/8"	DN10	12×17	8	28	24	0,021
1/2"	DN15	15×21	8	37	32	0,028
3/4"	DN20	20×27	9	42	36	0,033
1"	DN25	26×34	10	53	46	0,065
1"1/4	DN32	33×42	11	62	54	0,095
1"1/2	DN40	40×49	12	68	60	0,110
2"	DN50	50×60	13	86	75	0,170
2"1/2	DN65	65×76	19	110	95	0,364
3"	DN80	80×90	22	120	105	0,421
4"	DN100	102×115	—	—	—	0,960

a = hoogte. e = hoek-tot-hoek. s = sleutelwijdte.
