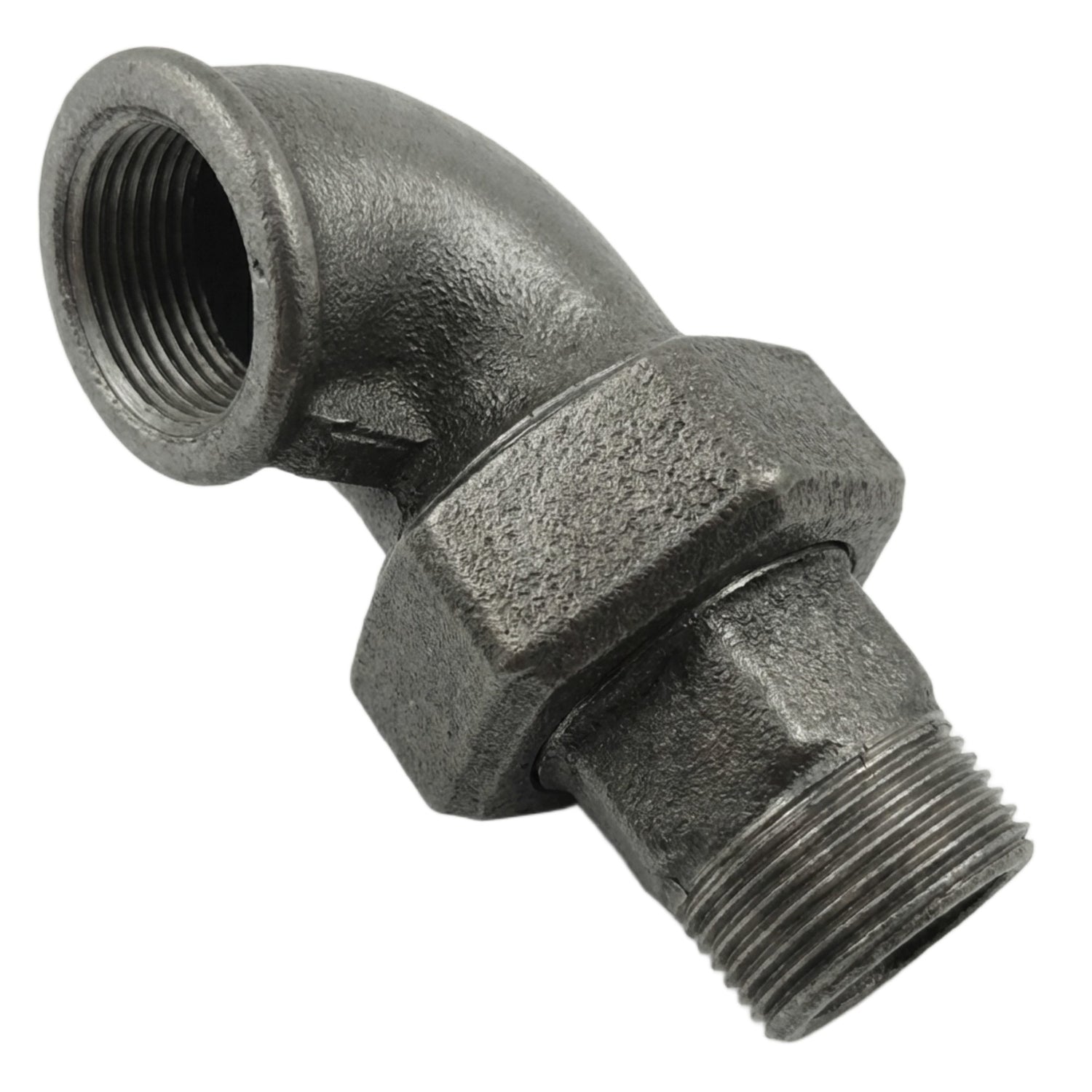

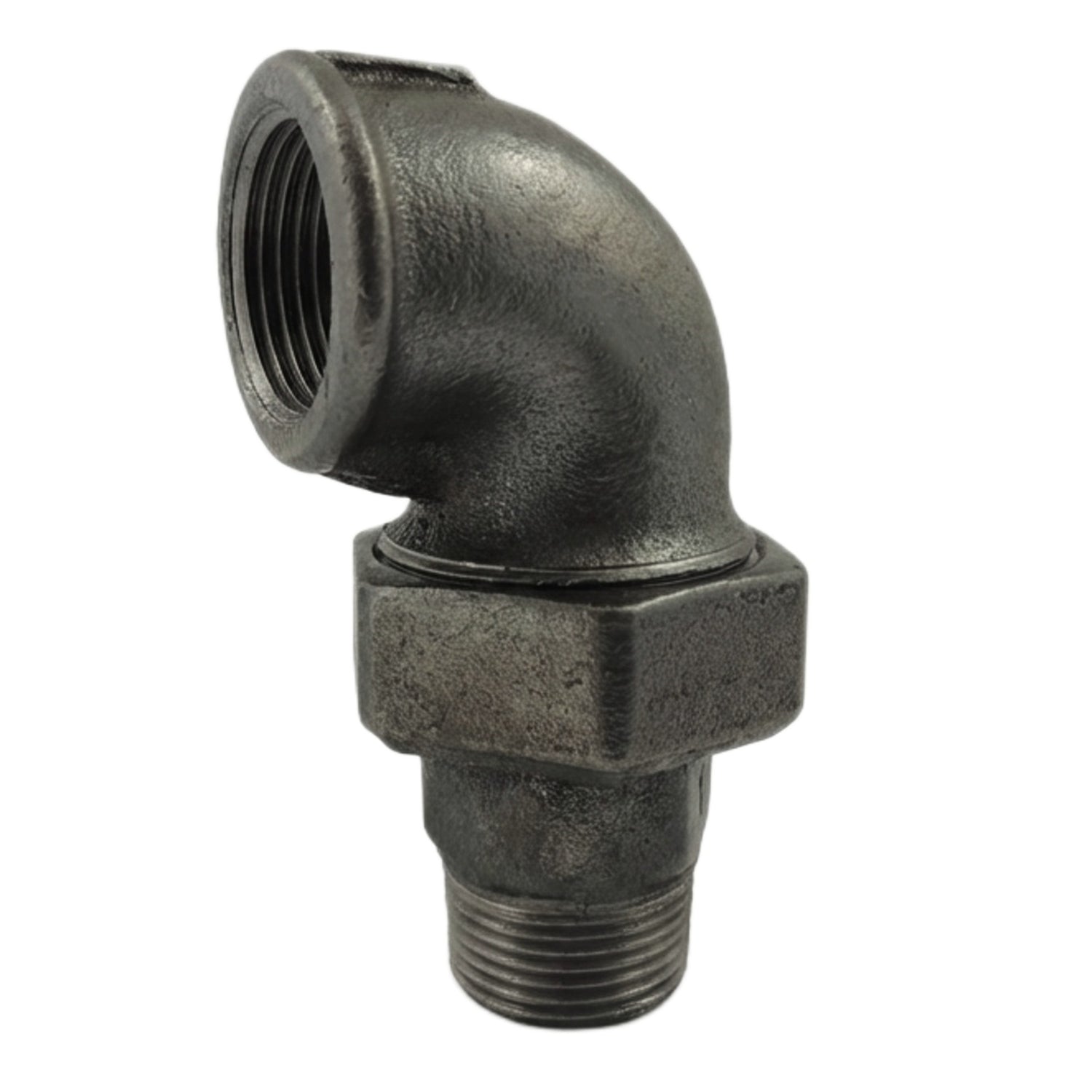

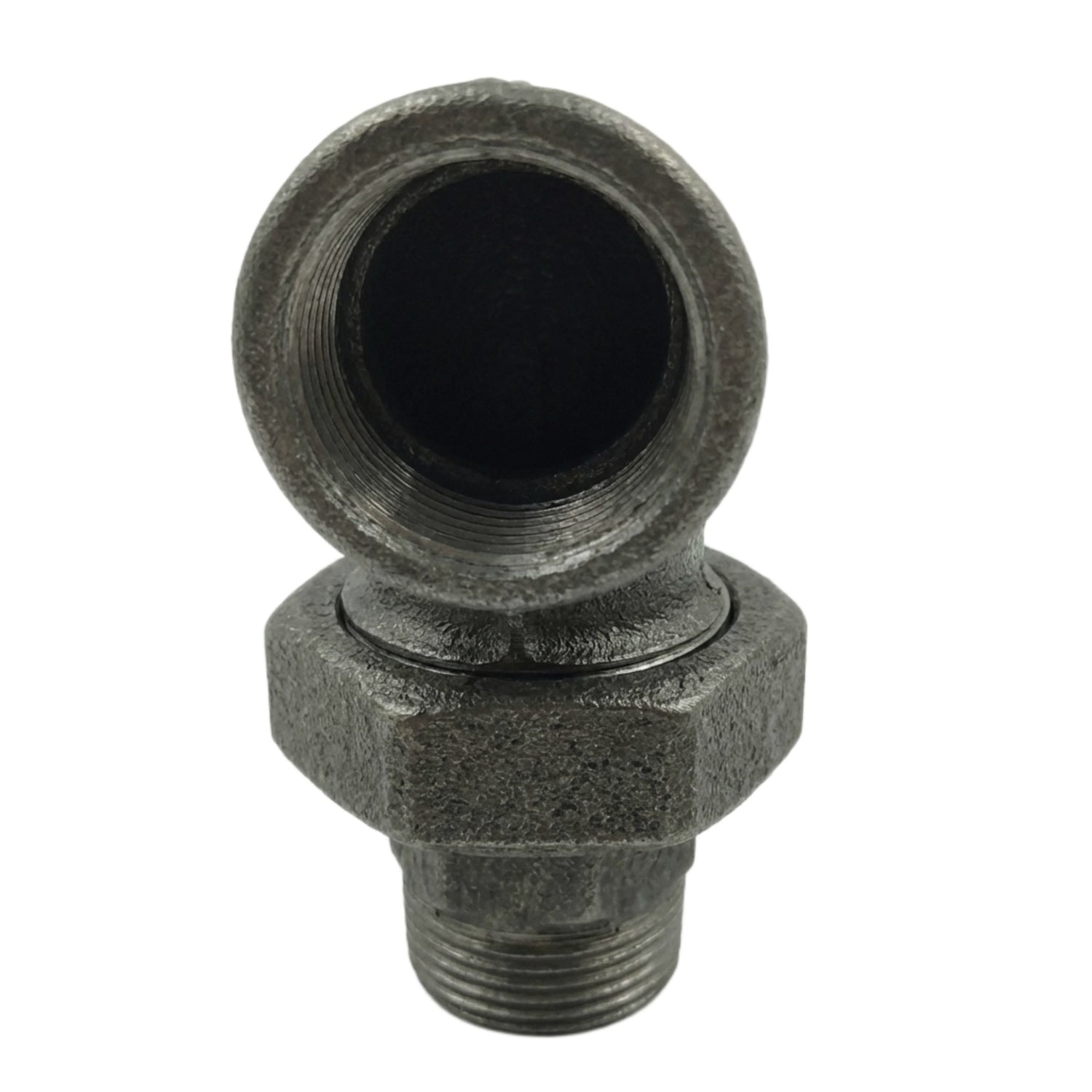

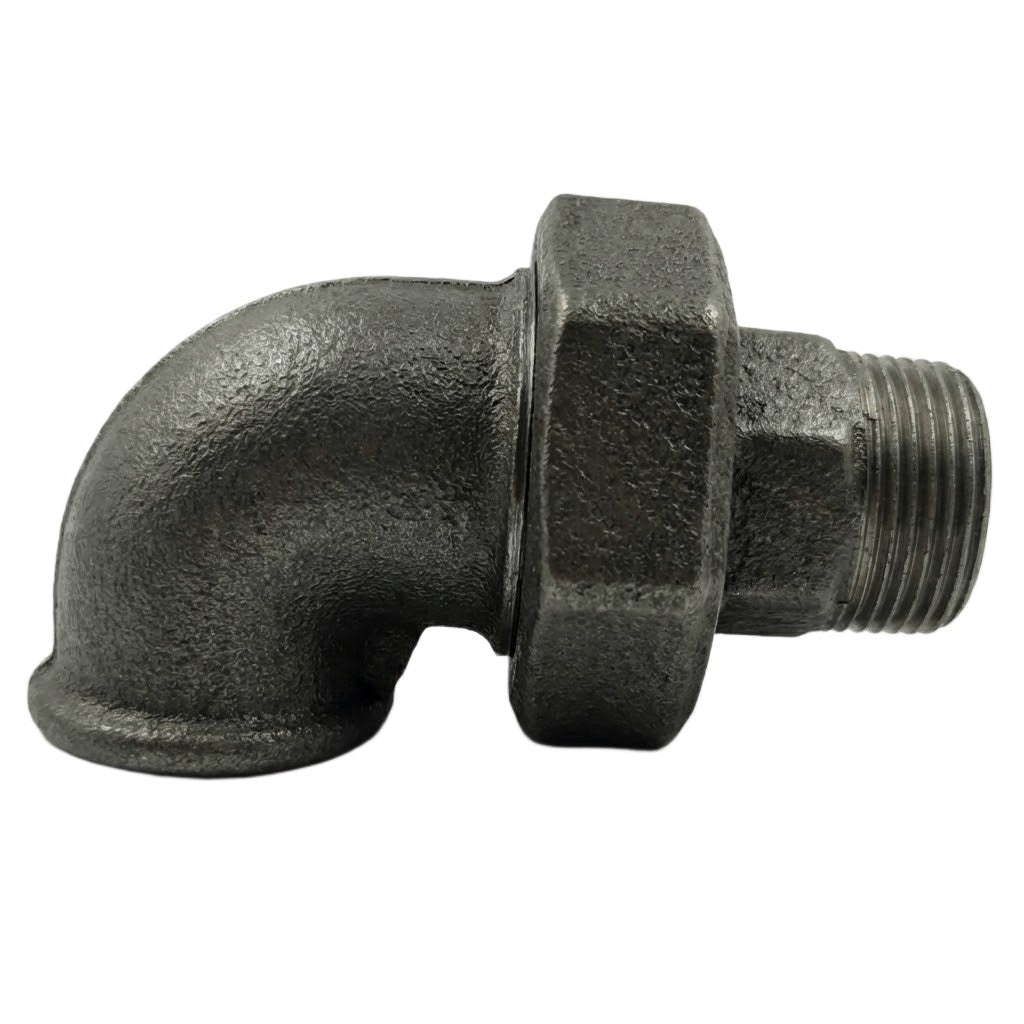

Kniekoppeling 3-delig 90° M/V Zwart Gietijzer
- Materiaal: Zwart Gietijzer
- Kleur: Grijs / Donkergrijs
De 3-delige kniekoppeling 90° Man/Vrouw in zwart gietijzer is een sleutelelement voor het ontwerpen van betrouwbare en modulaire leidingnetwerken. Het combineert de functie van richtingsverandering met die van een 3-delige demonteerbare fitting, en biedt een technische oplossing voor vaste installaties die eenvoudig onderhoud vereisen.
Waarom deze 3-delige kniekoppeling in zwart gietijzer gebruiken?
In tegenstelling tot een gewone knie, integreert dit "unie"-model een wartelmoer waarmee de twee delen van de fitting gescheiden kunnen worden. Deze Man/Vrouw configuratie is bijzonder geschikt voor:
- Ingrijpen zonder zagen: Het stelt u in staat om een deel van de leiding te demonteren of een apparaat (pomp, klep) te vervangen zonder de buizen te hoeven zagen of het hele netwerk te demonteren.
- Uitlijning aanpassen: Het vergemakkelijkt de verbinding tussen twee vaste buizen of apparatuur waarvan de schroefdraad niet perfect gesynchroniseerd is voor direct vastschroeven.
De onmisbare tip voor uw Deco & DIY projecten
Bij het maken van industrieel meubilair (zoals planken, frames of tafelpoten) is het maken van een gesloten structuur (vierkant of rechthoek) vaak onmogelijk met standaard fittingen: door de ene kant vast te draaien, draait u de andere kant los.
De 3-delige kniekoppeling is de technische oplossing voor dit probleem. Dankzij het driedelige systeem en de wartelmoer kunt u de laatste hoek van uw structuur verbinden zonder de buizen te hoeven draaien. Het is de ideale fitting om uw creaties netjes en stevig "af te sluiten".
Technische Specificaties en Normen
- Genormeerd Ontwerp: Vervaardigd in overeenstemming met de normen EN 10242 en ISO 49. Kwaliteit smeedbaar gietijzer EN-GJMW-400-5 (volgens EN 1562).
- Gestandaardiseerde Schroefdraden:
- Leidingverbinding: ISO 7-1 (BSPT) met conische Man (R) en cilindrische Vrouw (Rp) uiteinden.
- Wartelmoer: Gas type conform de norm ISO 228-1 (BSPP).
- Betrouwbaarheid: 100% van de fittingen getest op dichtheid.
Gebruiksvoorwaarden
- Max Temperatuur: 155°C (Water).
- Compatibiliteit: Drinkwater, afvalwater, gas, stoom, niet-corrosieve vloeistoffen.

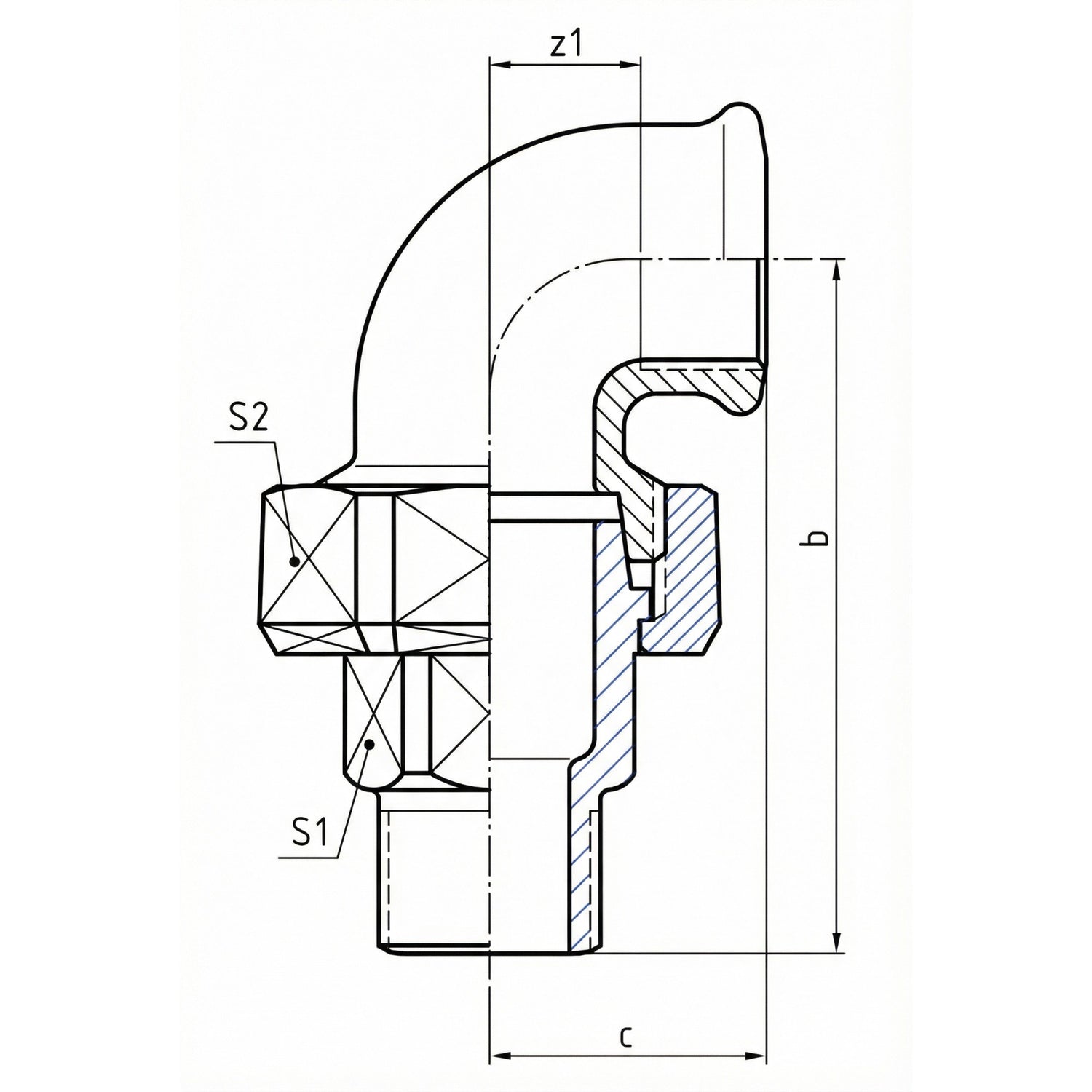

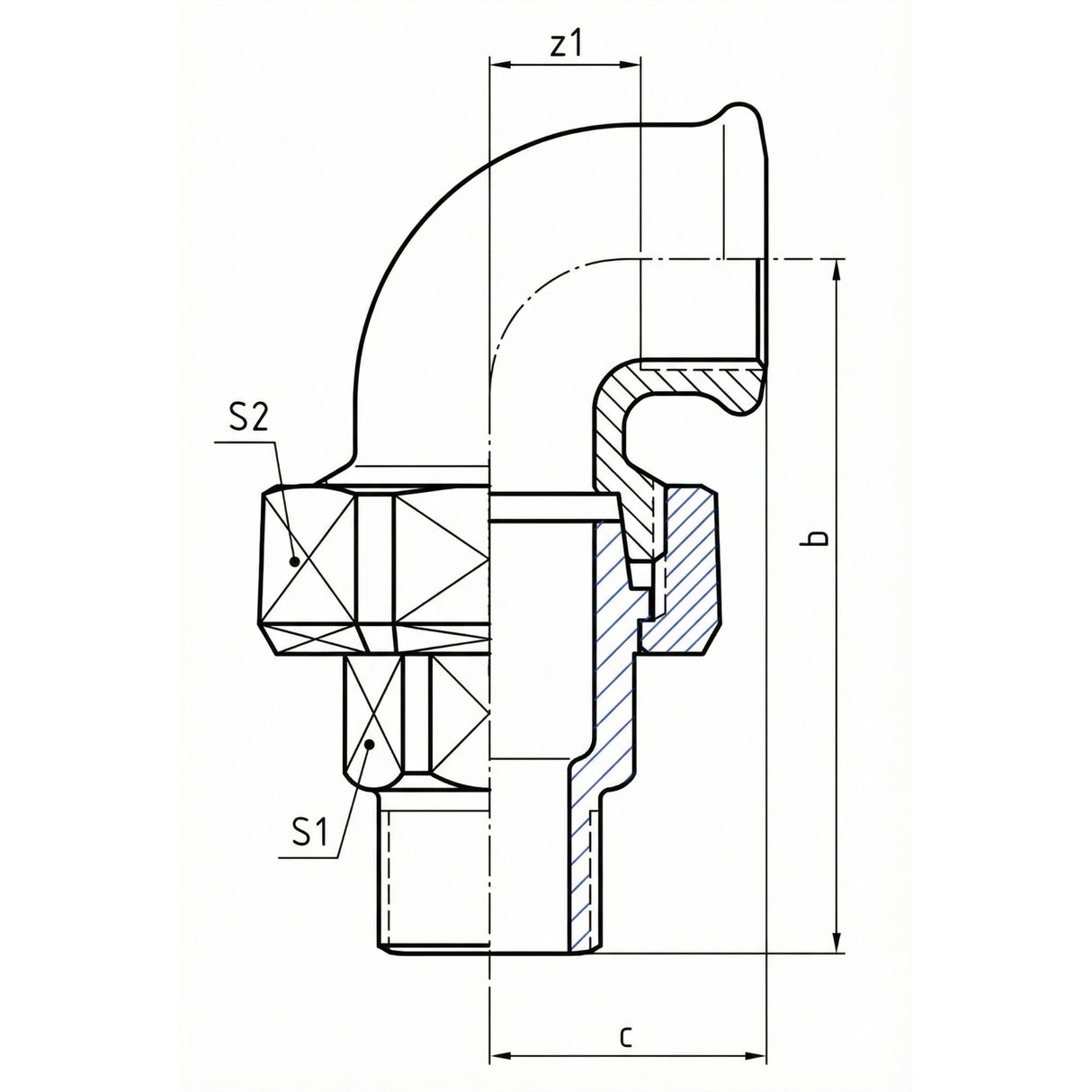

Afmetingen en Ruimtebeslag
Scroll de tabel horizontaal om alle maten te zien.
| Maat | DN | Ø Fitting | b (mm) | c (mm) | z1 (mm) | s1 / s2 (Sleutels mm) | L geschat (Tot. br.) | H geschat (Tot. h.) |
|---|---|---|---|---|---|---|---|---|
| 1/4" | DN8 | 8×13 | 61 | 21 | 11 | 15 / 28 | 21 | 61 |
| 3/8" | DN10 | 12×17 | 65 | 25 | 15 | 22 / 35 | 25 | 65 |
| 1/2" | DN15 | 15×21 | 76 | 28 | 15 | 26 / 44 | 28 | 76 |
| 3/4" | DN20 | 20×27 | 82 | 33 | 18 | 32 / 48 | 33 | 82 |
| 1" | DN25 | 26×34 | 94 | 38 | 21 | 38 / 54 | 38 | 94 |
| 1"1/4 | DN32 | 33×42 | 107 | 45 | 26 | 48 / 68 | 45 | 107 |
| 1"1/2 | DN40 | 40×49 | 115 | 50 | 31 | 54 / 74 | 50 | 115 |
| 2" | DN50 | 50×60 | 128 | 58 | 34 | 66 / 89 | 58 | 128 |
| 2"1/2 | DN65 | 65×76 | 145 | 70 | 43 | 86 / 110 | 70 | 145 |
| 3" | DN80 | 80×90 | 160 | 78 | 48 | 98 / 130 | 78 | 160 |
H geschat = Afmeting b | L geschat = Afmeting c (hartafstand). | z1 = Sprong
