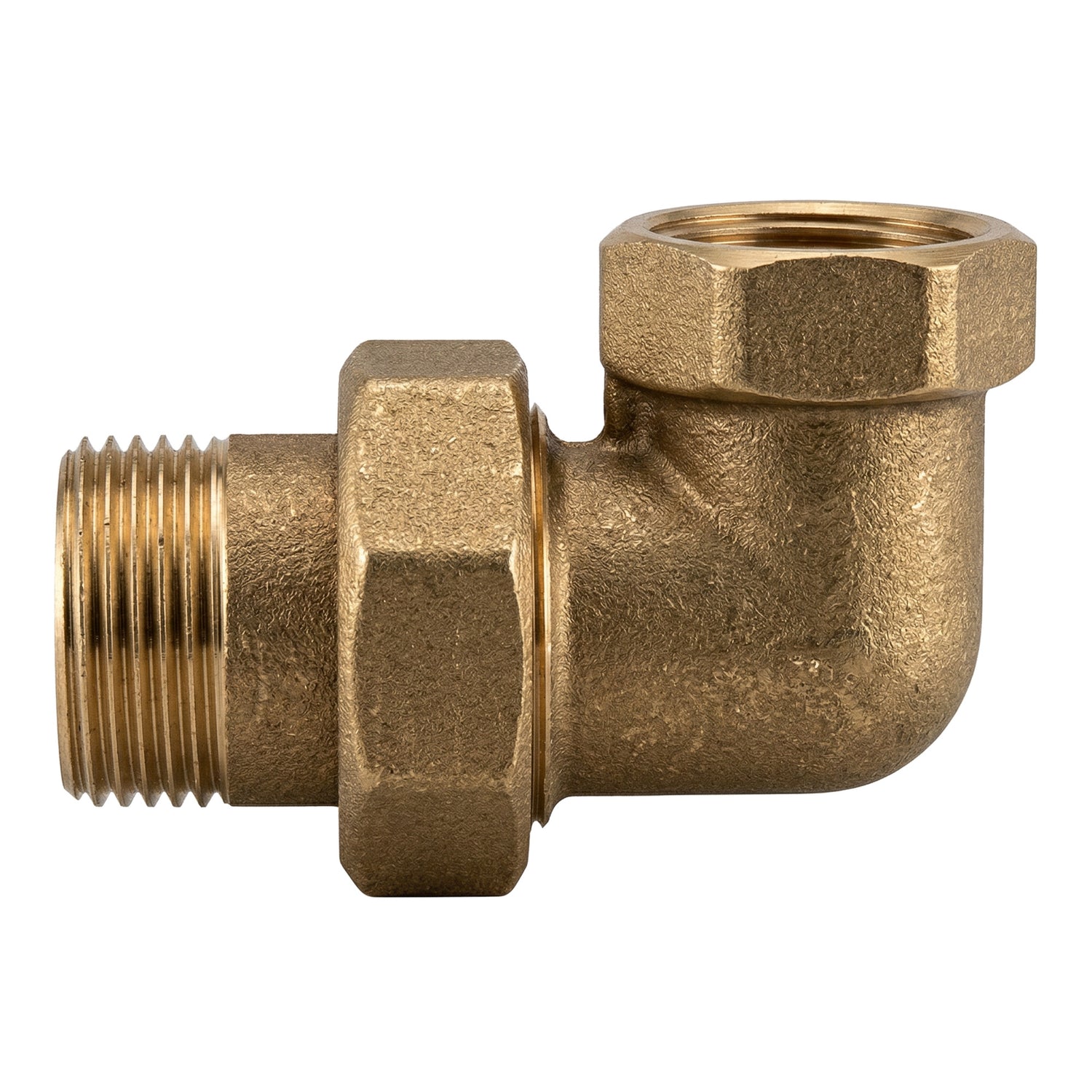

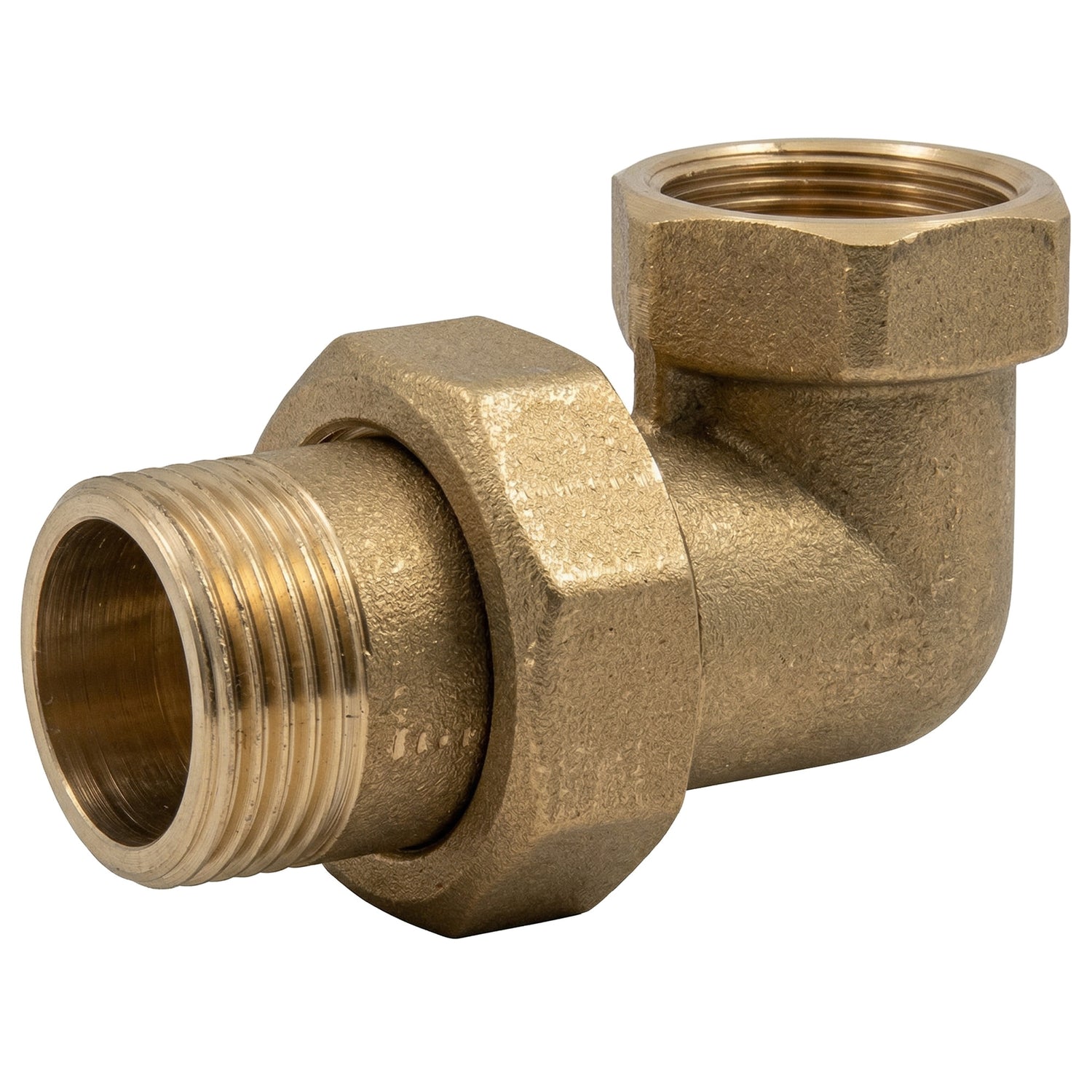

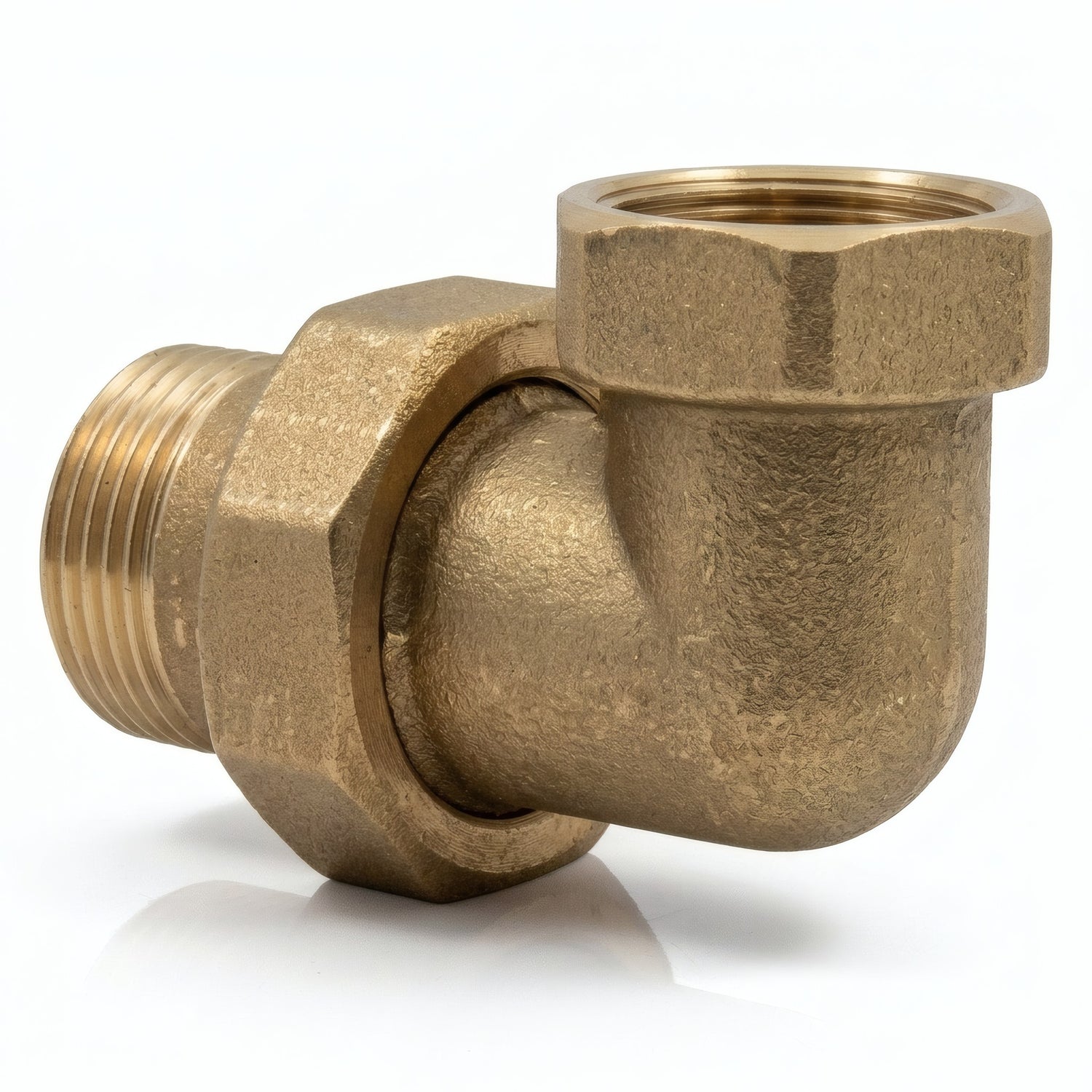

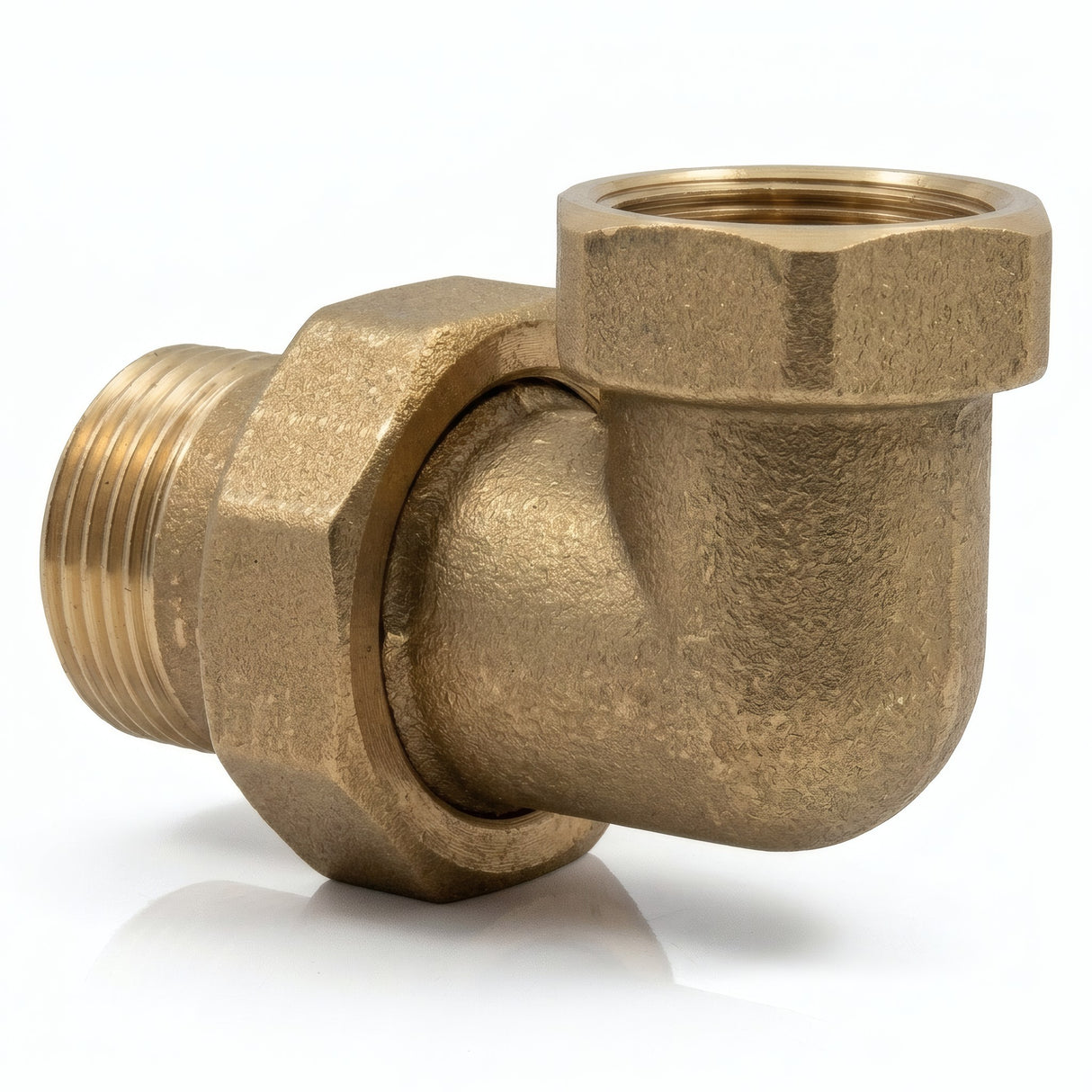

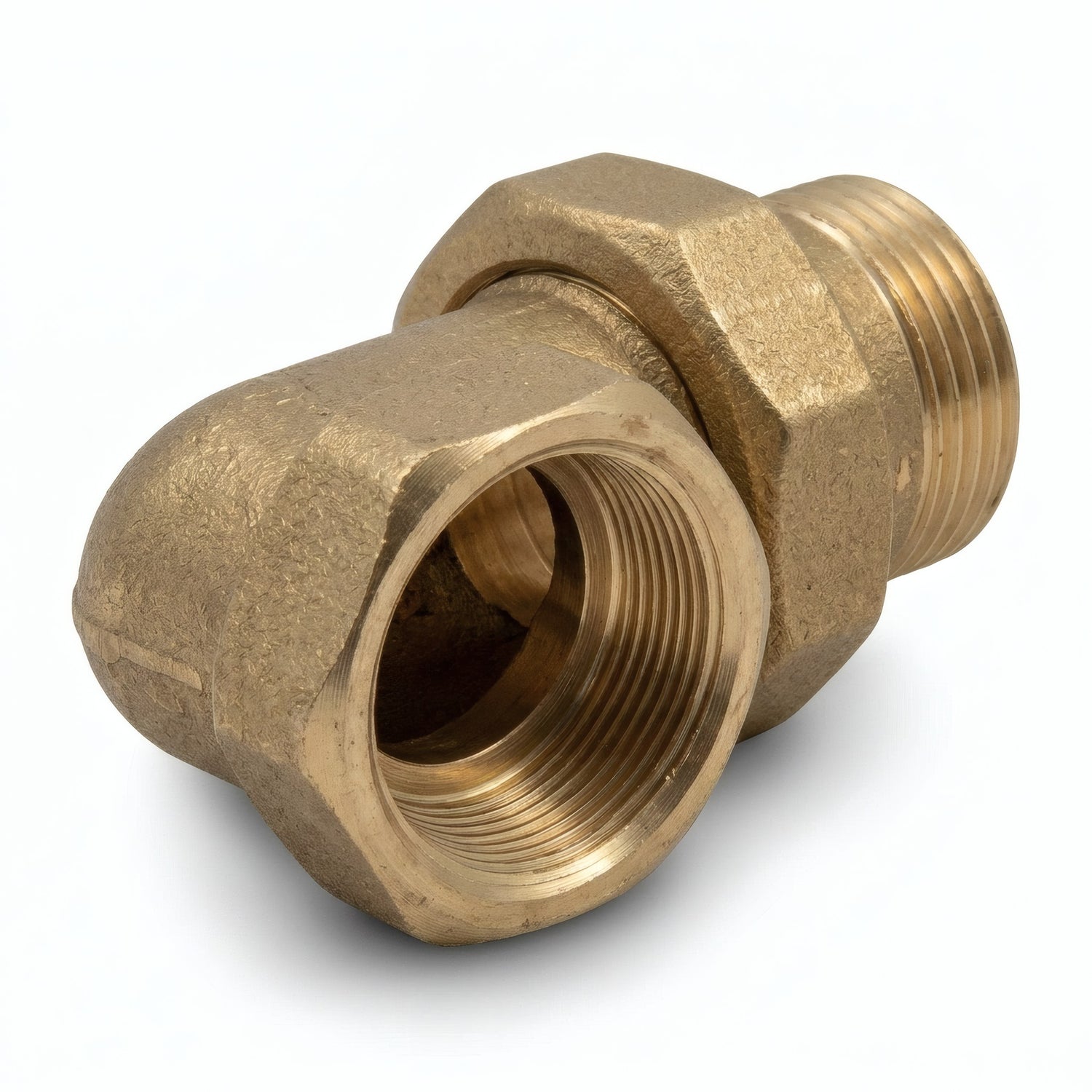

Messing koppeling knie bu/bi
Raccord union coude M/F messing, combinant un coude à 90° et un fitting union demonteerbaar en une seule pièce. Permet un changement de direction avec possibilité de demontage rapide. Norm ISO 228-1 BSPP.
Beschrijving van de Messing Koppeling Knie bu/bi
Ce fitting deux-en-un associe la fonction de coude 90° et celle de fitting union demonteerbaar. L'wartelmoer intégré permet de déconnecter facilement la section coudée sans déplacer les leidings adjacentes.
Particulièrement utile pour le aansluiting de robinetterie murale, de radiateurs ou d'appareils sanitaires nécessitant un changement de direction et un accès pour l'onderhoud. Le buitendraad-zijde se schroeft dans un binnendraad-fitting, le binnendraad-zijde accueille un buitendraad-fitting.
Technische Kenmerken
| Materiaal | Laiton CW617N - 4MS |
| Kleur | Goudkleurig messing |
| Nominale druk | PN 16 bar |
| Norme de schroefdraad | ISO 228-1 - BSPP Gaz (schroefdraad cylindrique) |
| Afdichting | Par conische afdichting métal sur métal (sans joint) |
| Vorm | 6-kantig (schroeven à la clé) |
| Type | Mâle (met schroefdraad) / Femelle (binnendraad) avec wartelmoer |
| Hoek | 90° |
| Type | Union coude demonteerbaar à conische afdichting |
| Compatibele vloeistoffen | Drinkwater, glycolwater, compatibele vloeistoffen |
| Temperatuur | Selon le type d'afdichting choisi |
| Gebruik | Adduction d'eau potable, loodgieterswerk générale, CVC |
Gebruiks- en Installatievoorwaarden
- Werkdruk : PN 16 bar
- Temperatuur : Selon le type d'afdichting choisi
- Vloeistoffen : Drinkwater, glycolwater, compatibele vloeistoffen
- Installatie : Appliquer un couple de aandraaien modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Certificeringen en Conformiteit
- Drinkwater : Conform het besluit du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installaties en contact avec l'eau destinée à la consommation humaine.
- 4MS : Conform de 4MS-vereisten — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.
Toepassingen en Installatietips
Toepassingen
- Huishoudelijke loodgieterij : aansluiting d'installaties eau chaude et froide
- Industriële loodgieterij : installaties conformes PN 16 bar
- Interieurdecoratie : création de luminaires, étagères, porte-serviettes en zichtbaar messing
- Doe-het-zelf en creatief kluswerk : projets sur mesure avec fittingen à schroeven
Installatietips
- L'afdichting est assurée par conische afdichting métal sur métal — aucun joint n'est nécessaire
- Serrez à la steeksleutel ou verstelbare moersleutel — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de aandraaien modéré — un aandraaien excessif peut endommager la conische afdichting
Technische Tekening
Afmetingen (mm)
Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.
| O | O (mm) | G1 | G2 | E1 | E2 | L1 | L2 | L3 | H | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 16 | 15 | 46 | 18 | 11 | 9 | 9 | 55 | 25 | 21 |
| 1/2" | 15x21 | 20 | 19 | 51 | 22 | 12 | 10 | 11 | 63 | 30 | 25 |
| 3/4" | 20x27 | 26 | 25 | 61 | 26 | 13 | 12 | 11 | 74 | 37 | 31 |
| 1" | 26x34 | 33 | 30 | 68 | 34 | 14 | 13 | 17 | 83 | 46 | 37 |
| 1"1/4 | 33x42 | 42 | 39 | 82 | 40 | 17 | 15 | 21 | 100 | 52 | 48 |
Maatovereenkomsten
Ce fitting union coude est verkrijgbaar in de volgende maten. Utilisez ce tableau pour trouver la correspondance entre millimètres, pouces et DN.
| Maat (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 |
|---|---|---|---|---|---|
| Duimen | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 |
| Buisuitw. diam. | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm |
Het uiterlijk van het onderdeel kan variëren afhankelijk van de voorraad (zie foto's). Neem contact met ons op voor bevestiging.
