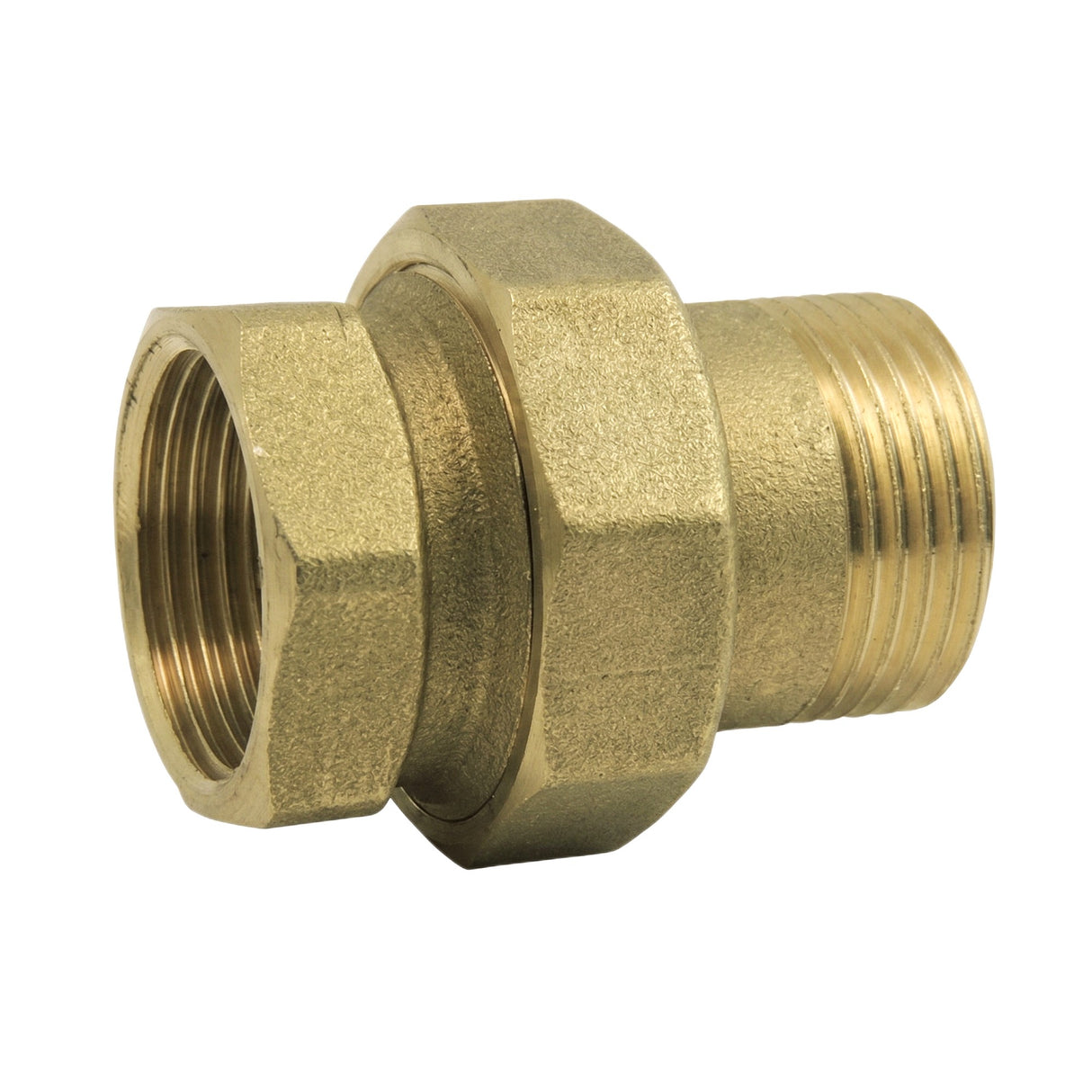

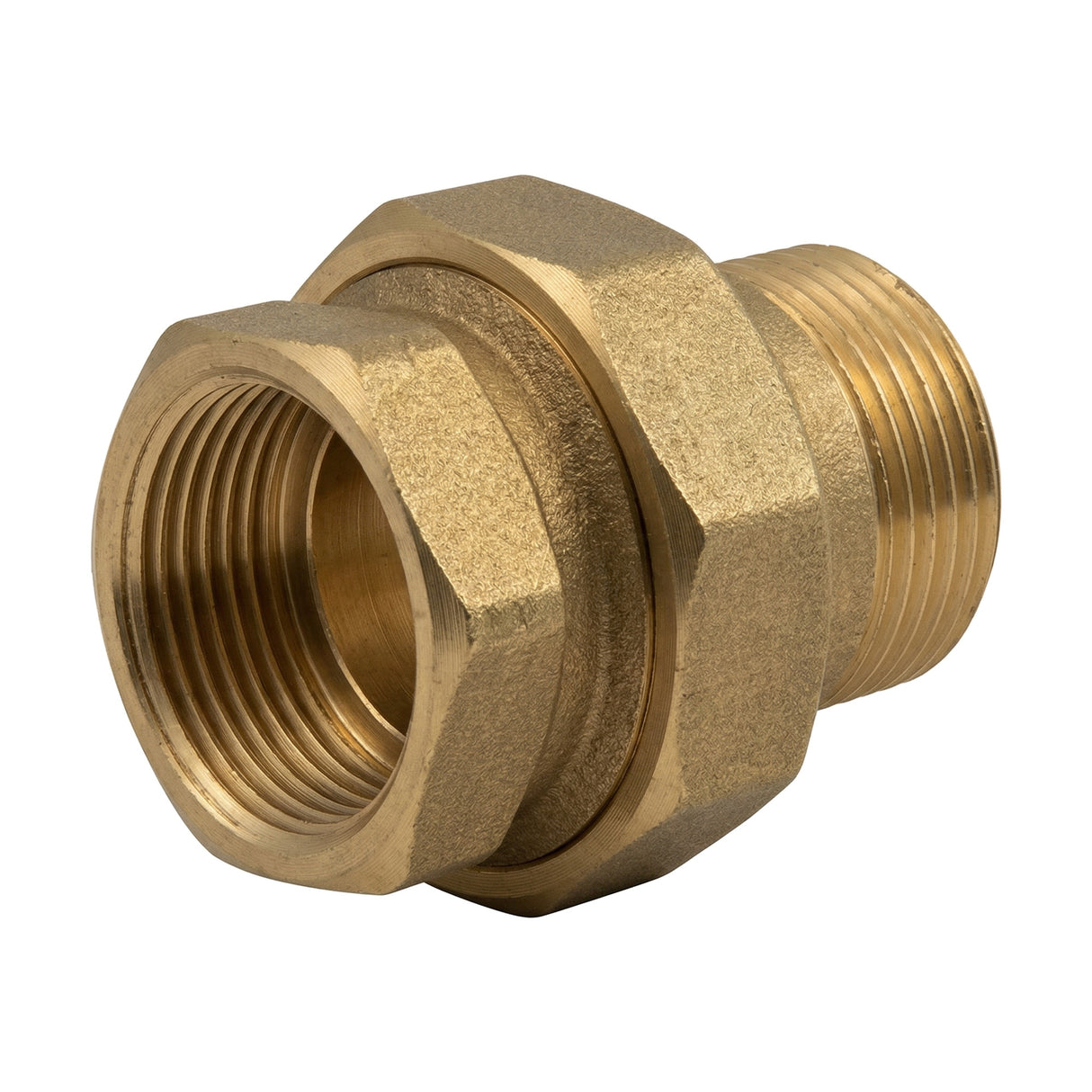

Messing rechte koppeling conisch bu/bi
Union droite M/F à conische afdichting messing, offrant un aansluiting demonteerbaar avec afdichting métal sur métal. La conische afdichting assure un contact progressif et une afdichting fiable sans joint. Norm ISO 228-1 BSPP.
Beschrijving van de Messing Rechte Conische Koppeling bu/bi
Cette union à conische afdichting réalise l'afdichting par contact métal sur métal entre deux surfaces coniques, sans nécessiter de platte pakking. Cette technologie offre une afdichting durable, même après de nombreux cycles de demontage.
La configuration M/F (un buitendraad-zijde, un binnendraad-zijde) avec wartelmoer permet un demontage facile. Recommandée pour les installaties où les interventions sont fréquentes ou où les joints plats risquent de se détériorer (haute température, vibrations).
Technische Kenmerken
| Materiaal | Laiton CW617N - 4MS |
| Kleur | Goudkleurig messing |
| Nominale druk | PN 16 bar |
| Norme de schroefdraad | ISO 228-1 - BSPP Gaz (schroefdraad cylindrique) |
| Afdichting | Par conische afdichting métal sur métal (sans joint) |
| Vorm | 6-kantig (schroeven à la clé) |
| Type | Mâle (met schroefdraad) / Femelle (binnendraad) avec wartelmoer |
| Type verbinding | Conische zitting (metaal/metaal) |
| Pakking | Sans joint (conische afdichting) |
| Compatibele vloeistoffen | Drinkwater, glycolwater, compatibele vloeistoffen |
| Temperatuur | Selon le type d'afdichting choisi |
| Gebruik | Adduction d'eau potable, loodgieterswerk générale, CVC |
Gebruiks- en Installatievoorwaarden
- Werkdruk : PN 16 bar
- Temperatuur : Selon le type d'afdichting choisi
- Vloeistoffen : Drinkwater, glycolwater, compatibele vloeistoffen
- Installatie : Appliquer un couple de aandraaien modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Certificeringen en Conformiteit
- Drinkwater : Conform het besluit du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installaties en contact avec l'eau destinée à la consommation humaine.
- 4MS : Conform de 4MS-vereisten — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.
Toepassingen en Installatietips
Toepassingen
- Huishoudelijke loodgieterij : aansluiting d'installaties eau chaude et froide
- Industriële loodgieterij : installaties conformes PN 16 bar
- Interieurdecoratie : création de luminaires, étagères, porte-serviettes en zichtbaar messing
- Doe-het-zelf en creatief kluswerk : projets sur mesure avec fittingen à schroeven
Installatietips
- L'afdichting est assurée par conische afdichting métal sur métal — aucun joint n'est nécessaire
- Serrez à la steeksleutel ou verstelbare moersleutel — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de aandraaien modéré — un aandraaien excessif peut endommager la conische afdichting
Technische Tekening
Afmetingen (mm)
Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.
| G | G (mm) | L | L1 | L2 | H1 | H2 |
|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 39.7 | 10 | 8 | 21 | 24.8 |
| 1/2" | 15x21 | 44.9 | 10 | 8.5 | 25.3 | 30 |
| 3/4" | 20x27 | 52 | 11 | 9.5 | - | 36.9 |
| 1" | 26x34 | 57.9 | 13 | 10 | 36.8 | - |
| 1"1/4 | 33x42 | 69.3 | 16 | 14.5 | 47.8 | - |
Maatovereenkomsten
Cette union droite est verkrijgbaar in de volgende maten. Utilisez ce tableau pour trouver la correspondance entre millimètres, pouces et DN.
| Maat (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 |
|---|---|---|---|---|---|
| Duimen | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 |
| Buisuitw. diam. | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm |
Het uiterlijk van het onderdeel kan variëren afhankelijk van de voorraad (zie foto's). Neem contact met ons op voor bevestiging.
