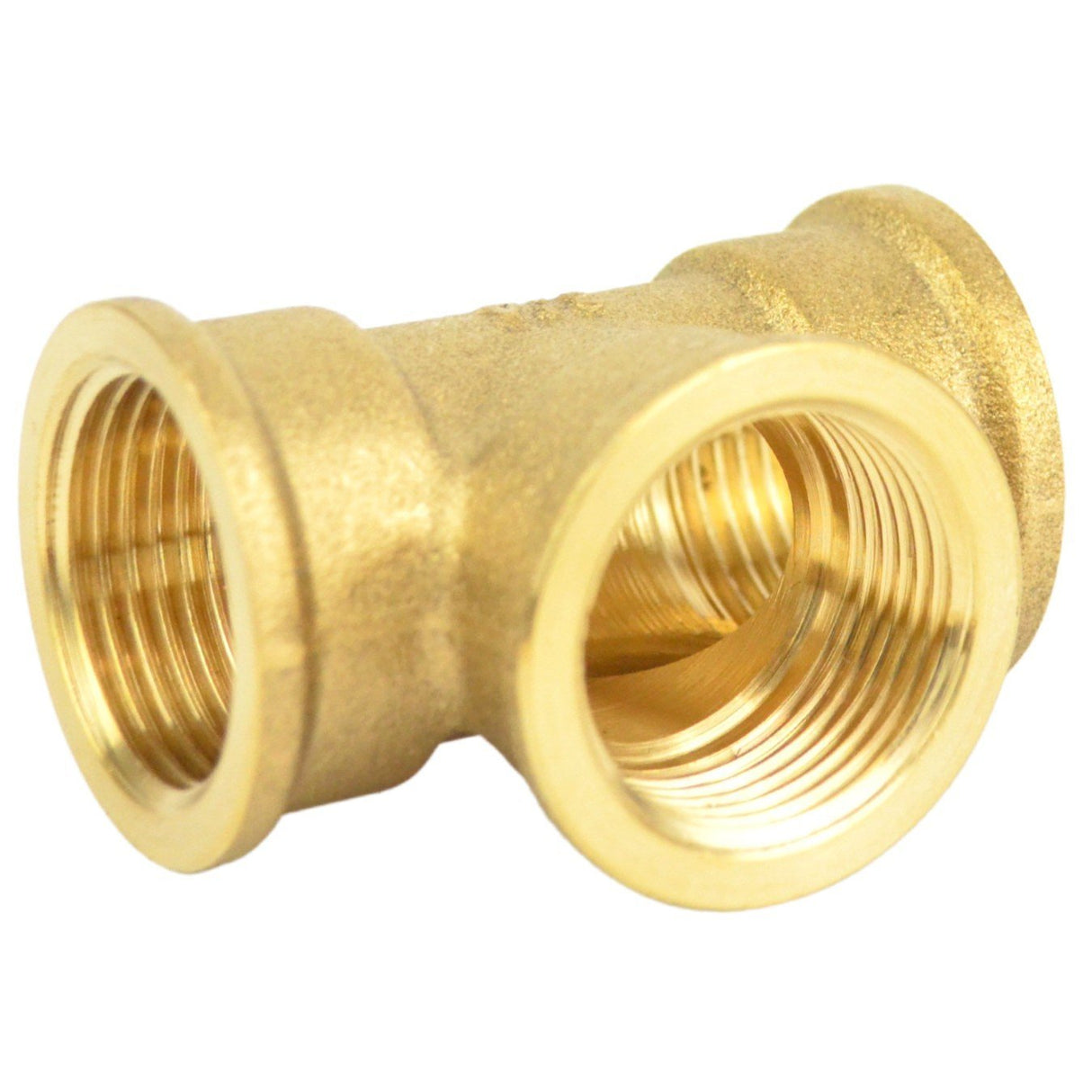

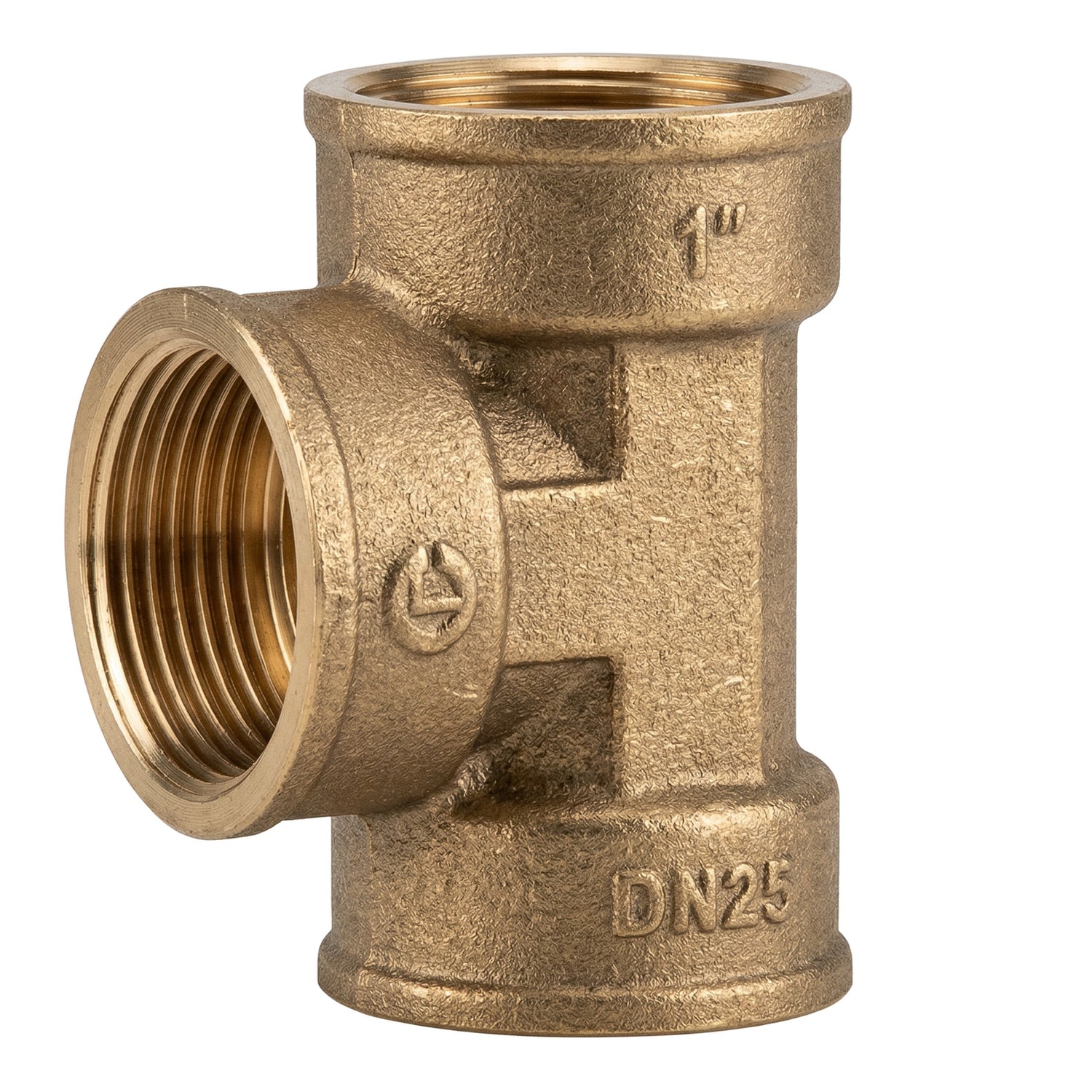

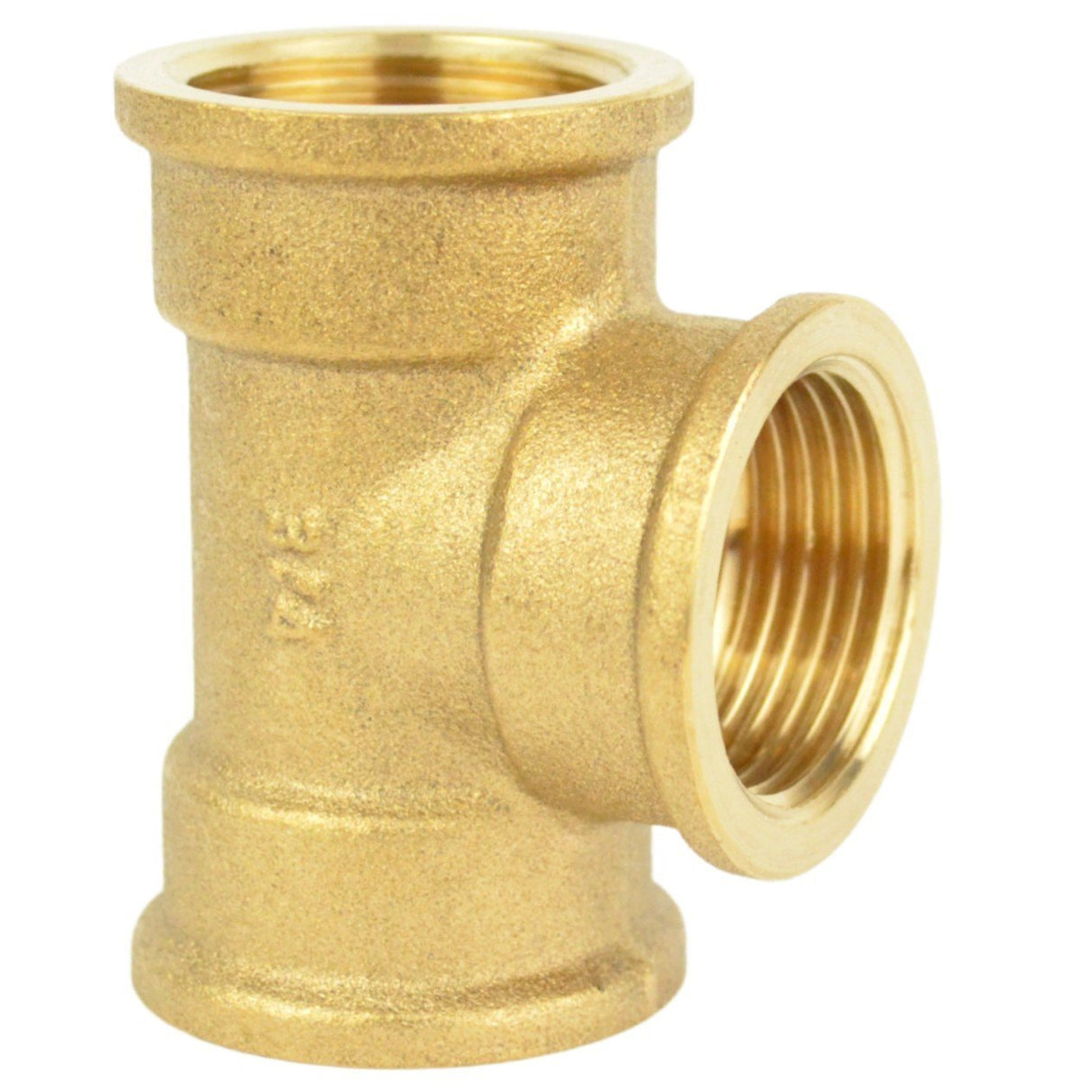

Messing T-stuk gelijk BI/BI/BI
Gelijk T-stuk binnendraad (BI/BI/BI) in messing, schroeffitting voor het maken van een T-aftakking in je leidingnet of decoratieproject. De drie binnendraaduitgangen met dezelfde diameter nemen drie onderdelen met buitendraad op. Schroefdraad ISO 228-1 BSPP.
Beschrijving van het gelijke T-stuk binnendraad in messing
Dit T-stuk binnendraad/binnendraad/binnendraad (BI/BI/BI) verdeelt of bundelt een stroming in drie richtingen. De drie uitgangen hebben dezelfde diameter (gelijk T-stuk) en zijn voorzien van binnendraad om fittingen met buitendraad op te nemen. Het past op alle fittingen met buitendraad van dezelfde maat die op de site worden verkocht.
Montage door schroeven, zonder solderen. Het 6-kantige lichaam zorgt voor een goede grip en efficiënt aandraaien. In decoratie is het T-stuk het sleutelelement voor het ontwerpen van vertakte constructies zoals wandplanken, kapstokken of lampen met scharnierende armen.
Technische kenmerken
| Materiaal | Messing CW617N - 4MS |
| Kleur | Goudkleurig messing |
| Nominale druk | PN 16 bar |
| Draadnorm | ISO 228-1 - BSPP Gas (cilindrische schroefdraad) |
| Afdichting | Gegarandeerde afdichting door platte pakking (dikte vanaf 1 mm) |
| Pakkingvlakken | Vlak en breed op de binnendraadaansluitingen |
| Vorm | 6-kant (aandraaien met sleutel) |
| Type | Binnendraad / Binnendraad / Binnendraad (binnendraad op alle 3 uitgangen) |
| Aantal uitgangen | 3 (T-stuk) |
| Geschikte vloeistoffen | Drinkwater, glycolwater, compatibele vloeistoffen |
| Temperatuur | Afhankelijk van het gekozen type afdichting |
| Toepassing | Drinkwatervoorziening, algemene loodgieterij, HVAC |
Gebruiksvoorwaarden en installatie
- Werkdruk: PN 16 bar
- Temperatuur: afhankelijk van het gekozen type afdichting
- Vloeistoffen: drinkwater, glycolwater, compatibele vloeistoffen
- Installatie: matig aanhaalmoment toepassen en geschikte materialen kiezen (risico op galvanische corrosie). Sleutelvlakken passend bij gangbare sleutels.
Certificeringen en conformiteit
- Drinkwater: conform het Franse besluit van 25 juni 2020 betreffende metallische materialen en producten bestemd voor installaties in contact met water bestemd voor menselijke consumptie.
- 4MS: conform de 4MS-eisen — harmonisatie van de Europese certificeringsregels voor materialen en producten in contact met drinkwater.
Toepassingen en installatietips
Toepassingen
- Huishoudelijke loodgieterij: aansluiting van warm- en koudwaterinstallaties
- Industriële loodgieterij: installaties conform PN 16 bar
- Interieurdecoratie: creatie van lampen, planken en handdoekhouders in zichtbaar messing
- Doe-het-zelf en creatief knutselen: projecten op maat met schroeffittingen
Installatietips
- Gebruik PTFE-tape (teflon) of hennep voor de afdichting van de buitendraden
- Gebruik voor vlakke pakkingvlakken een platte pakking met een minimale dikte van 1 mm
- Draai aan met een steeksleutel of verstelbare moersleutel — gebruik geen waterpomptang, om beschadiging van het onderdeel te voorkomen
- Pas een matig aanhaalmoment toe — te strak aandraaien kan de schroefdraad beschadigen
Technische tekening
Afmetingen (mm)
Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.
| G | G (mm) | OD | L | E | H |
|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 36 | 18 |
| 1/2" | 15x21 | 14.5 | 10 | 43 | 21.5 |
| 3/4" | 20x27 | 19.5 | 11 | 50 | 25 |
| 1" | 26x34 | 25 | 13 | 61 | 30.5 |
| 1"1/4 | 33x42 | 33 | 14 | 72 | 36 |
| 1"1/2 | 40x49 | 39 | 15.5 | 81.5 | 40.75 |
| 2" | 50x60 | 50 | 17 | 97 | 48.5 |
Maatovereenkomsten
Dit T-stuk is verkrijgbaar in de volgende maten. Gebruik deze tabel om de overeenkomst tussen millimeters, inches en DN te vinden.
| Maat (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Inches | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Buitendiam. buis | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
Het uiterlijk van het onderdeel kan variëren afhankelijk van de voorraadpartij (zie foto's). Neem contact met ons op ter bevestiging.
