Messing T-stuk gelijk bu/bu/bu

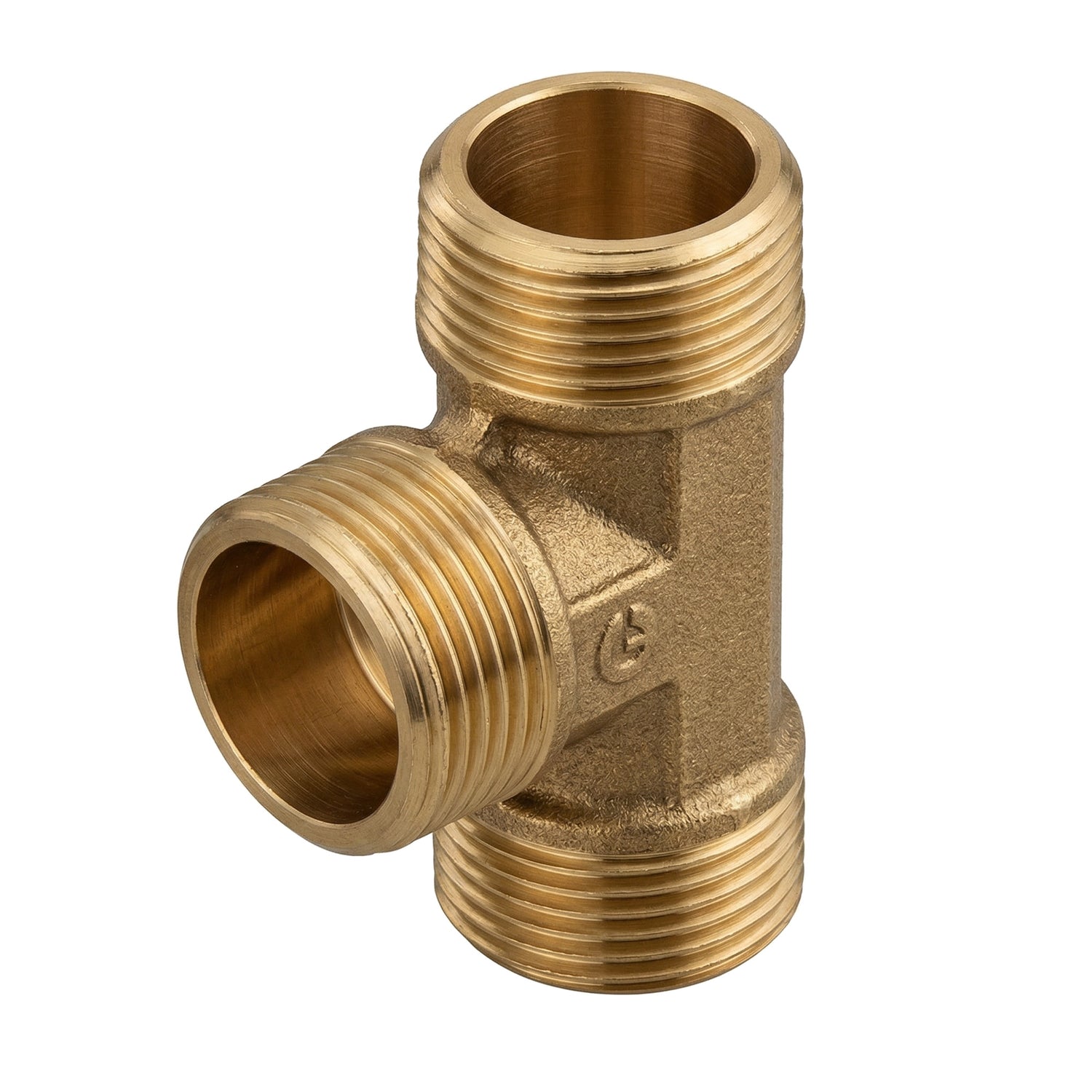

Gelijk T-stuk buitendraad (MMM) in messing, schroeffitting voor het maken van een T-aftakking tussen drie binnendraad-fittingen. De drie schroefdraadaansluitingen van gelijke diameter worden rechtstreeks in binnendraadcomponenten geschroefd. Norm ISO 228-1 BSPP.
Beschrijving van het gelijk T-stuk buitendraad in messing
Dit buitendraad T-stuk (MMM) verbindt drie binnendraadelementen in een T-vorm. Alle drie de schroefdraadaansluitingen hebben dezelfde diameter (gelijk). Het wordt rechtstreeks in moffen, binnendraadpluggen of andere binnendraad-fittingen van dezelfde maat geschroefd.
Soldeervrije installatie. Het zeskant profiel zorgt voor nauwkeurig aandraaien. Dit buitendraad T-stuk is bijzonder geschikt voor industriële decoratie om constructies van buizen en fittingen te ontwerpen, waar zichtbaar messing een vintage en warme stijl biedt.
Technische kenmerken
| Materiaal | Messing CW617N - 4MS |
| Kleur | Goudkleurig messing |
| Nominale druk | PN 16 bar |
| Draadnorm | ISO 228-1 - BSPP Gas (cilindrisch schroefdraad) |
| Afdichting | Gegarandeerde afdichting door platte pakking (dikte vanaf 1 mm) |
| Pakkingvlakken | Vlak en breed op buitendraad- en binnendraadaansluitingen |
| Vorm | Zeskant (aandraaien met sleutel) |
| Type | Buitendraad / Buitendraad / Buitendraad (schroefdraad op alle 3 aansluitingen) |
| Aantal aansluitingen | 3 (T-stuk) |
| Geschikte vloeistoffen | Drinkwater, glycolwater, compatibele vloeistoffen |
| Temperatuur | Afhankelijk van het gekozen type afdichting |
| Toepassing | Drinkwatervoorziening, algemene loodgieterij, HVAC |
Gebruiksvoorwaarden en installatie
- Werkdruk : PN 16 bar
- Temperatuur : Afhankelijk van het gekozen type afdichting
- Vloeistoffen : Drinkwater, glycolwater, compatibele vloeistoffen
- Installatie : Matig aanhaalmoment toepassen en geschikte materialen kiezen (risico op galvanische corrosie). Sleutelvlakken passend bij gangbare sleutels.
Certificeringen en conformiteit
- Drinkwater : Conform het Franse besluit van 25 juni 2020 betreffende metallische materialen en producten bestemd voor installaties in contact met drinkwater.
- 4MS : Conform de 4MS-eisen — Harmonisatie van Europese certificeringsregels voor materialen en producten in contact met drinkwater.
Toepassingen en installatietips
Toepassingen
- Huishoudelijke loodgieterij : aansluiting van warm- en koudwaterinstallaties
- Industriële loodgieterij : installaties conform PN 16 bar
- Interieurdecoratie : creatie van verlichtingsarmaturen, planken, handdoekhouders in zichtbaar messing
- Doe-het-zelf en creatief knutselen : maatwerkprojecten met schroeffittingen
Installatietips
- Gebruik PTFE-tape (teflon) of hennep voor de afdichting van de buitendraden
- Gebruik voor vlakke pakkingvlakken een platte pakking met een minimale dikte van 1 mm
- Aandraaien met een steeksleutel of verstelbare moersleutel — gebruik geen waterpomptang om beschadiging van de fitting te voorkomen
- Een matig aanhaalmoment toepassen — te strak aandraaien kan het schroefdraad beschadigen

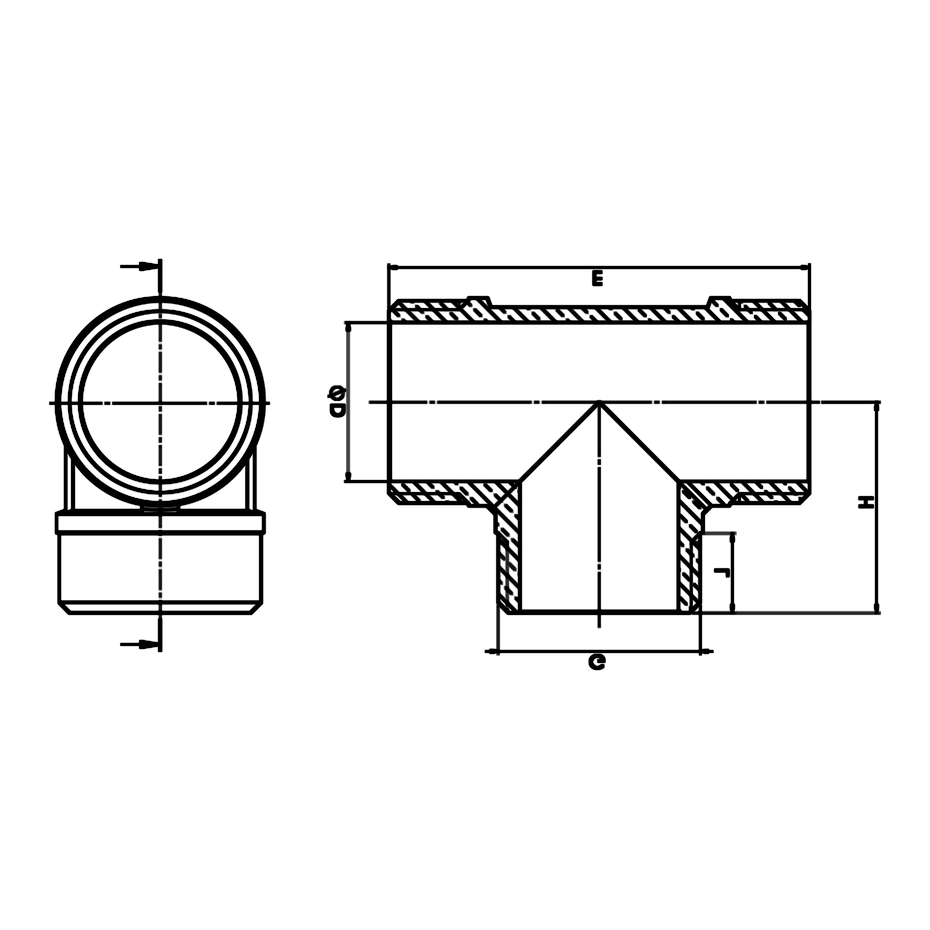

Technische tekening
Afmetingen (mm)
Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.
| G | G (mm) | OD | E | L | H |
|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 42 | 8.5 | 21 |
| 1/2" | 15x21 | 14.6 | 50 | 10 | 25 |
| 3/4" | 20x27 | 19.7 | 58 | 11 | 29 |
| 1" | 26x34 | 26 | 69 | 13 | 34.5 |
| 1"1/4 | 33x42 | 34 | 82 | 14 | 41 |
| 1"1/2 | 40x49 | 40 | 92 | 15.5 | 46 |
| 2" | 50x60 | 51 | 109 | 17 | 54 |
Maatovereenkomsten
Dit T-stuk is verkrijgbaar in de volgende maten. Gebruik deze tabel om de overeenkomst tussen millimeters, inches en DN te vinden.
| Maat (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Inches | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Buitendiam. buis | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
Het uiterlijk van de fitting kan variëren afhankelijk van de voorraadpartij (zie foto's). Neem contact op ter bevestiging.
