Messing verloopstuk BU/BI
Messing verloopstuk BU/BI om te schroeven, voor het verkleinen van de diameter van een aansluiting door over te gaan van een buitendraad naar een binnendraad van kleinere maat. Compact en onopvallend onderdeel, ideaal voor krappe ruimtes. Norm ISO 228-1 BSPP.
Beschrijving van het messing verloopstuk BU/BI
Dit verloopstuk BU/BI wordt in een grotere fitting met binnendraad geschroefd en biedt een binnendraaduitgang met een kleinere diameter. Het is de eenvoudigste en meest compacte oplossing om een apparaat aan te passen aan een leidingnet met een andere diameter.
Door het korte profiel is het vrijwel onzichtbaar in het samenstel, in tegenstelling tot een langere verloopsok. Montage zonder solderen. Verkrijgbaar in een zeer ruime keuze aan diametercombinaties voor alle configuraties in loodgieterij en decoratie.
Technische kenmerken
| Materiaal | Messing CW617N - 4MS |
| Kleur | Goudkleurig messing |
| Nominale druk | PN 16 bar |
| Draadnorm | ISO 228-1 - BSPP Gas (cilindrische schroefdraad) |
| Afdichting | Gegarandeerde afdichting door platte pakking (dikte vanaf 1 mm) |
| Pakkingvlakken | Vlak en breed op de buitendraad- en binnendraadaansluiting |
| Vorm | 6-kant (aandraaien met sleutel) |
| Type | Buitendraad / Binnendraad — verschillende diameters |
| Geschikte vloeistoffen | Drinkwater, glycolwater, compatibele vloeistoffen |
| Temperatuur | Afhankelijk van het gekozen type afdichting |
| Toepassing | Drinkwatervoorziening, algemene loodgieterij, HVAC |
Gebruiksvoorwaarden en installatie
- Werkdruk: PN 16 bar
- Temperatuur: afhankelijk van het gekozen type afdichting
- Vloeistoffen: drinkwater, glycolwater, compatibele vloeistoffen
- Installatie: matig aanhaalmoment toepassen en geschikte materialen kiezen (risico op galvanische corrosie). Sleutelvlakken passend bij gangbare sleutels.
Certificeringen en conformiteit
- Drinkwater: conform het Franse besluit van 25 juni 2020 betreffende metallische materialen en producten bestemd voor installaties in contact met water bestemd voor menselijke consumptie.
- 4MS: conform de 4MS-eisen — harmonisatie van de Europese certificeringsregels voor materialen en producten in contact met drinkwater.
Toepassingen en installatietips
Toepassingen
- Huishoudelijke loodgieterij: aansluiting van warm- en koudwaterinstallaties
- Industriële loodgieterij: installaties conform PN 16 bar
- Interieurdecoratie: creatie van lampen, planken en handdoekhouders in zichtbaar messing
- Doe-het-zelf en creatief knutselen: projecten op maat met schroeffittingen
Installatietips
- Gebruik PTFE-tape (teflon) of hennep voor de afdichting van de buitendraden
- Gebruik voor vlakke pakkingvlakken een platte pakking met een minimale dikte van 1 mm
- Draai aan met een steeksleutel of verstelbare moersleutel — gebruik geen waterpomptang, om beschadiging van het onderdeel te voorkomen
- Pas een matig aanhaalmoment toe — te strak aandraaien kan de schroefdraad beschadigen
Technische tekening
Afmetingen (mm)
Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.
| G1 | G1 (mm) | G2 | G2 (mm) | L1 | L2 | E |
|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 8 | / | 12 |
| 3/8" | 12x17 | 1/8" | 5x10 | 8.5 | / | 13.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | / | 13.5 |
| 1/2" | 15x21 | 1/8" | 5x10 | 10 | 6 | 15 |
| 1/2" | 15x21 | 1/4" | 8x13 | 10 | 8 | 15 |
| 1/2" | 15x21 | 3/8" | 12x17 | 10 | / | 15 |
| 3/4" | 20x27 | 1/4" | 8x13 | 11 | 8 | 16.5 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 8.5 | 16.5 |
| 3/4" | 20x27 | 1/2" | 15x21 | 11 | / | 16.5 |
| 1" | 26x34 | 1/2" | 15x21 | 13 | 10 | 19 |
| 1" | 26x34 | 3/4" | 20x27 | 13 | / | 19 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 14 | 11 | 20.5 |
| 1"1/4 | 33x42 | 1" | 26x34 | 14 | / | 20.5 |
| 1"1/2 | 40x49 | 1" | 26x34 | 15.5 | 13 | 23 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 15.5 | / | 23 |
| 2" | 50x60 | 1" | 26x34 | 17 | 13 | 26 |
| 2" | 50x60 | 1"1/4 | 33x42 | 17 | 14 | 26 |
| 2" | 50x60 | 1"1/2 | 40x49 | 17 | 15.5 | 26 |
Beschikbare maatcombinaties
Met dit verloopstuk ga je van de ene diameter naar de andere. De onderstaande tabel toont de beschikbare combinaties.
| Ingang | Uitgang | Notatie (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/8'' | 15x21 > 5x10 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1'' | 50x60 > 26x34 |
| 2'' | 1''1/4 | 50x60 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |

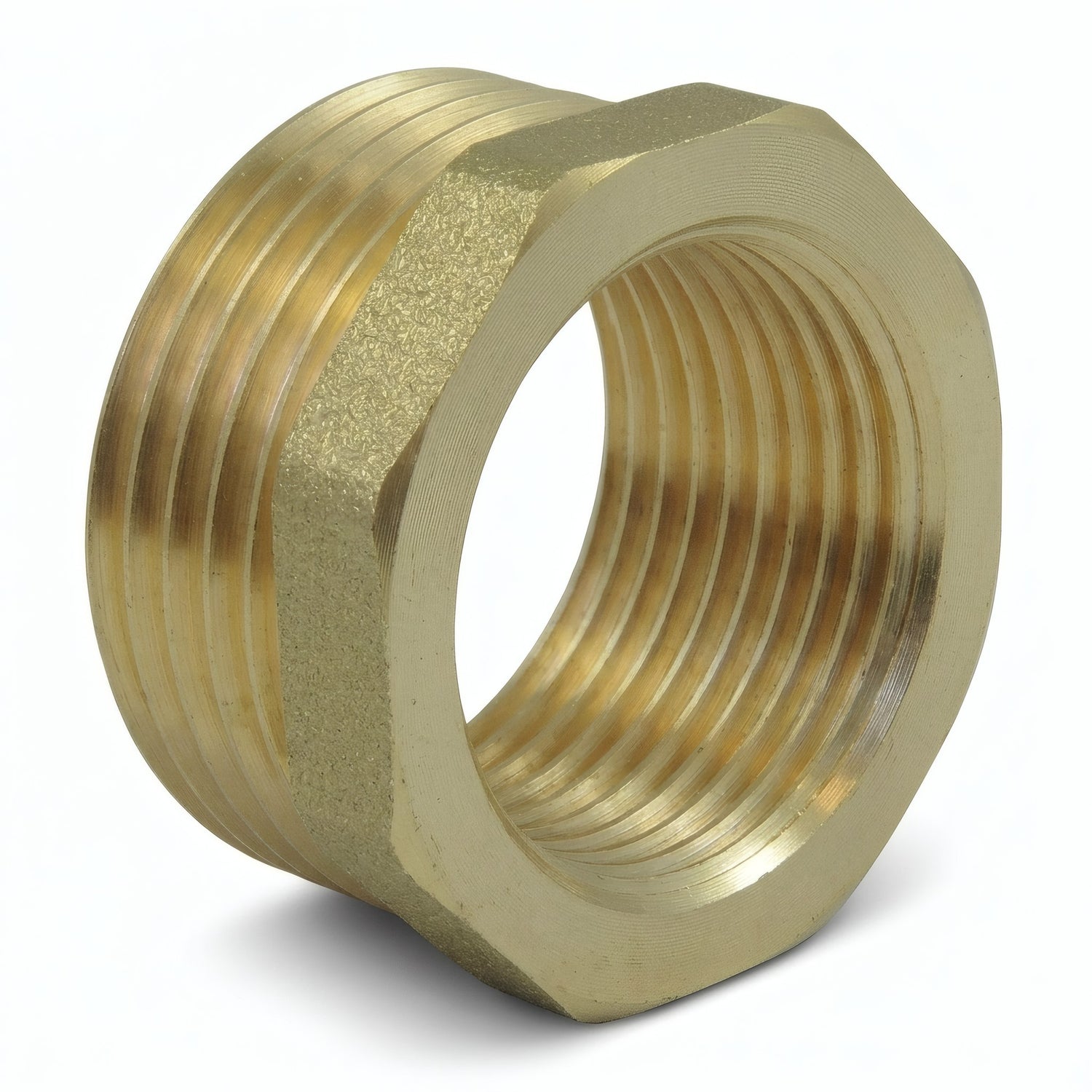

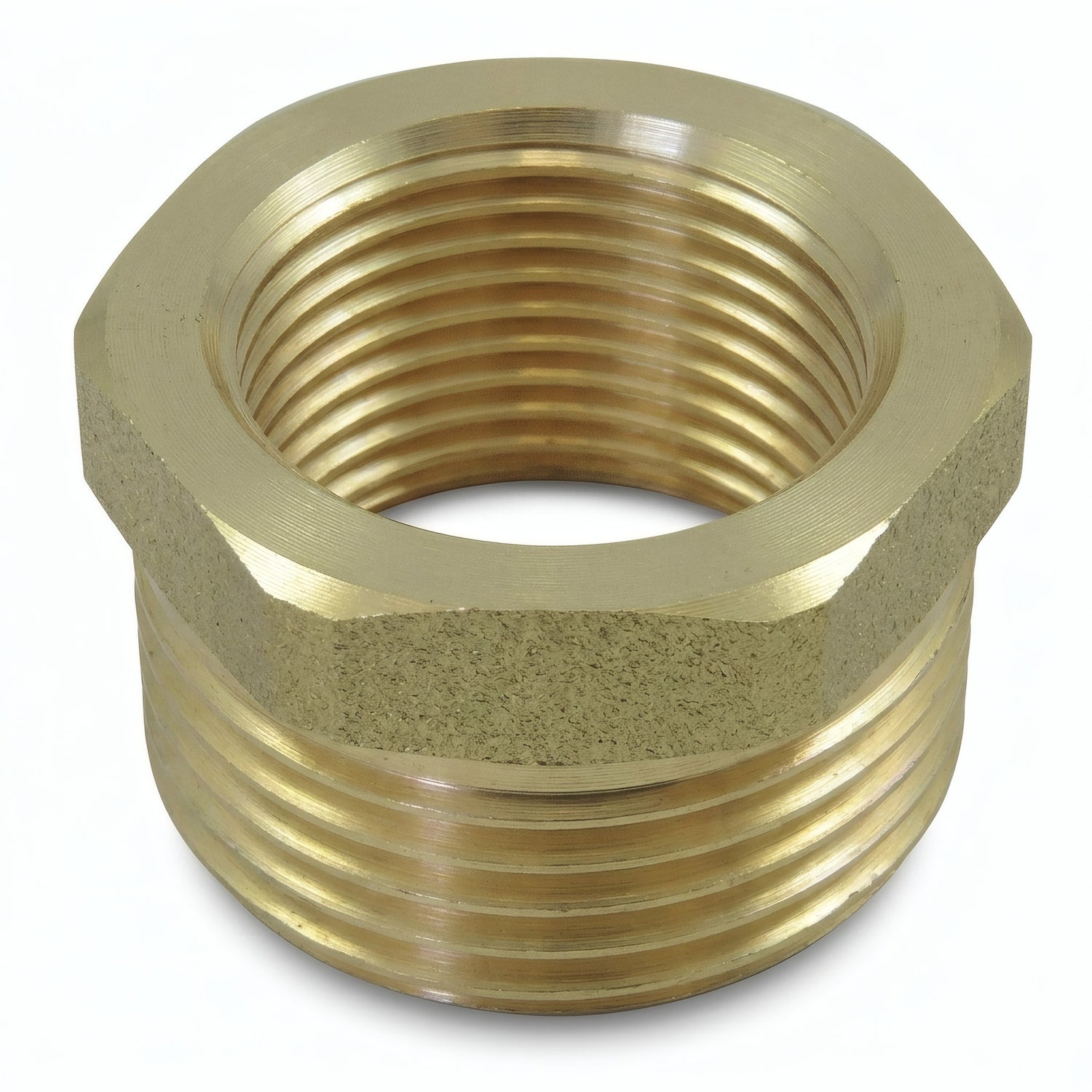

Het uiterlijk van het onderdeel kan variëren afhankelijk van de voorraadpartij (zie foto's). Neem contact met ons op ter bevestiging.
Past goed bij
Compatibele producten: Alle messing fittingen
