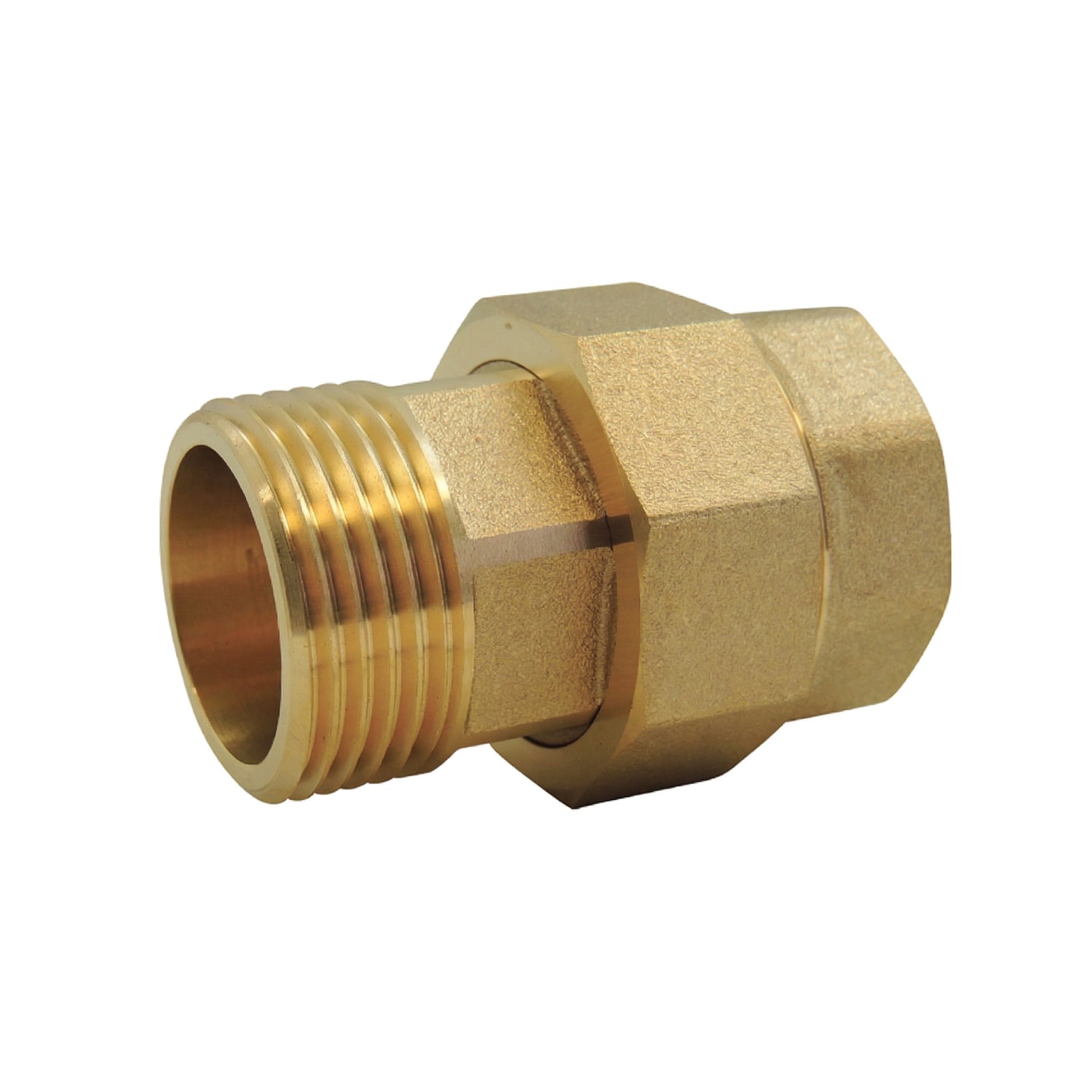

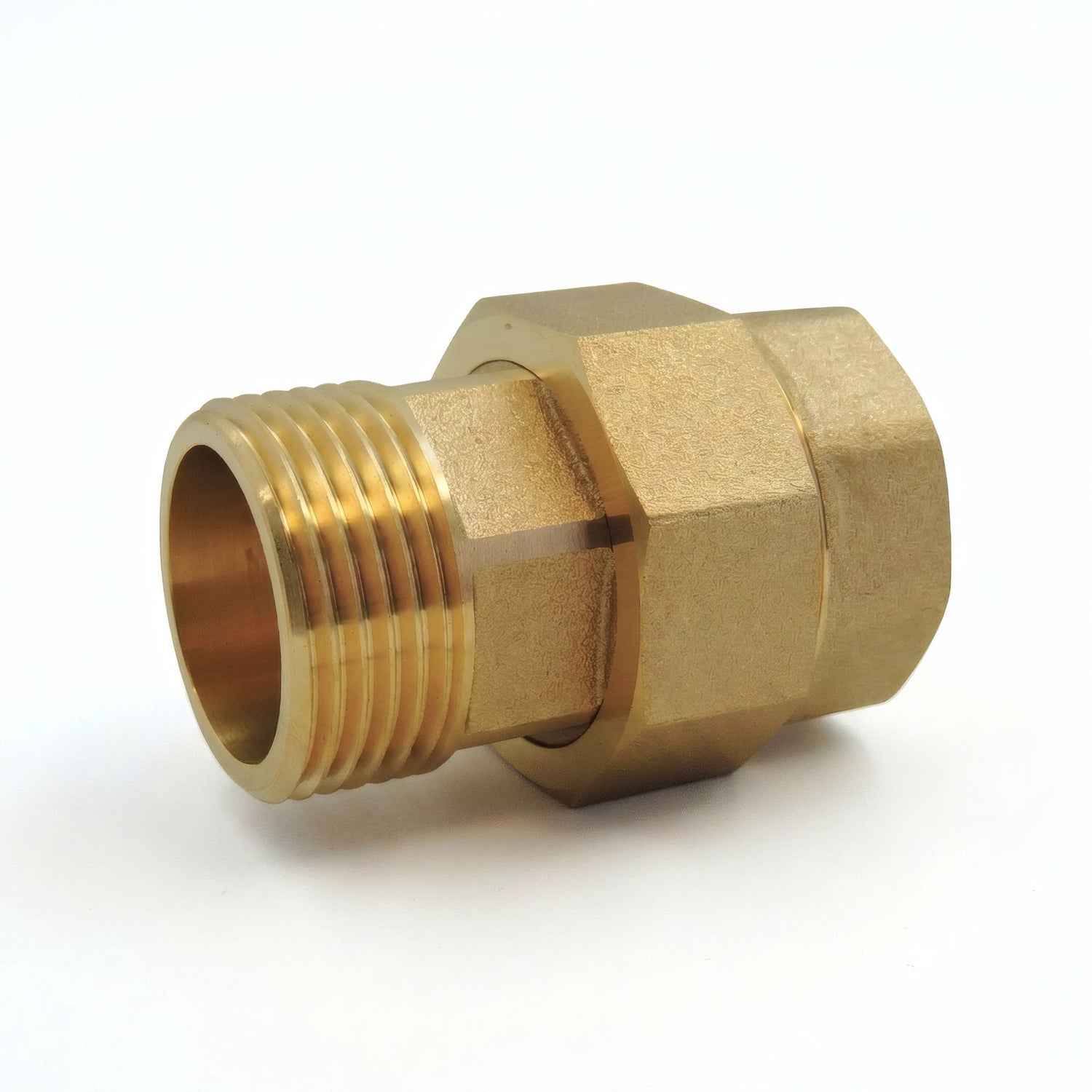

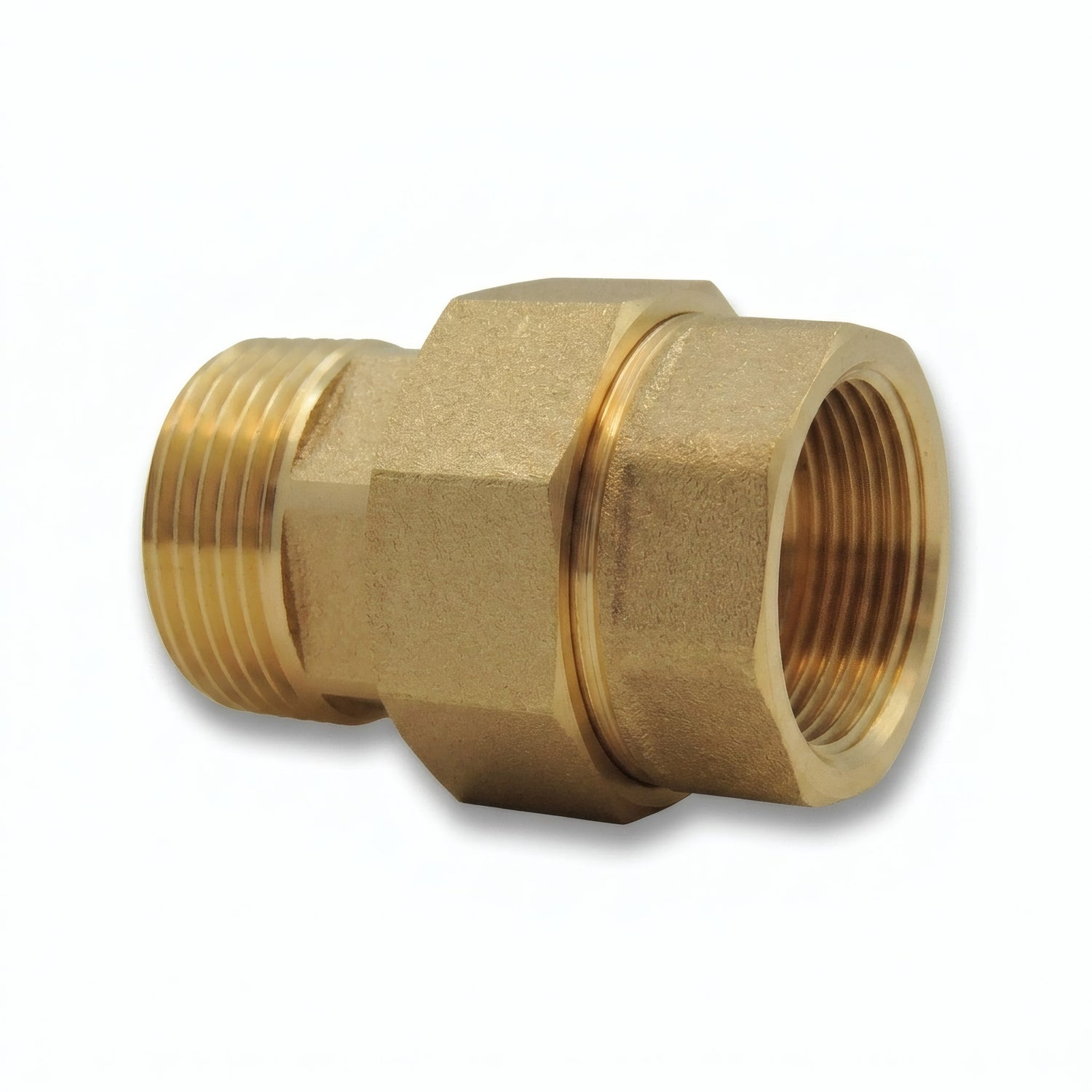

Messing vlakke koppeling bu/bi EPDM
Vlakdichtende koppeling BU/BI in messing met geïntegreerde EPDM-pakking, die een demonteerbaar aansluitpunt biedt tussen een binnendraad- en een buitendraad-element. Ideale gemengde configuratie voor apparaatuuraansluitingen. Norm ISO 228-1 BSPP.
Beschrijving van de Vlakdichtende Koppeling BU/BI in Messing
Deze gemengde BU/BI-koppeling bestaat uit drie delen: een buitendraad-lichaam, een binnendraad-lichaam en een wartelmoer. De geïntegreerde EPDM-pakking zorgt voor de afdichting van de vlakke verbinding. Het creëert een snel ontkoppelingspunt in het circuit.
De BU/BI-configuratie is bijzonder nuttig voor directe aansluiting op apparaten of kranen die al een buiten- of binnendraad hebben. Demontage en hermontage mogelijk zonder de rest van de installatie te beïnvloeden.
Technische Kenmerken
| Materiaal | Messing CW617N - 4MS |
| Kleur | Goudkleurig messing |
| Nominale druk | PN 16 bar |
| Draadnorm | ISO 228-1 - BSPP Gas (cilindrisch schroefdraad) |
| Afdichting | Door EPDM-pakking (meegeleverd) |
| Pakkingvlakken | Vlakke zitting voor EPDM-pakking |
| Vorm | Zeskant (sleutelaansluiting) |
| Type | Buitendraad / Binnendraad + wartelmoer |
| Koppelingtype | Vlakke zitting met pakking |
| Pakking | EPDM (meegeleverd) |
| Compatibele vloeistoffen | Drinkwater, glycolwater, compatibele vloeistoffen |
| Temperatuur | Afhankelijk van het gekozen afdichtingstype |
| Toepassing | Drinkwatertoevoer, algemene loodgieterij, HVAC |
Gebruiks- en Installatievoorwaarden
- Werkdruk : PN 16 bar
- Temperatuur : Afhankelijk van het gekozen afdichtingstype
- Vloeistoffen : Drinkwater, glycolwater, compatibele vloeistoffen
- Installatie : Matig aanhaalmoment toepassen en geschikte materialen kiezen (risico op galvanische corrosie). Vlakken aangepast aan standaard sleutelmaten.
Certificeringen en Conformiteit
- Drinkwater : Conform het Franse besluit van 25 juni 2020 met betrekking tot metalen materialen en producten bestemd voor installaties in contact met water bestemd voor menselijke consumptie.
- 4MS : Conform de 4MS-eisen — Harmonisatie van de Europese certificeringsregels voor materialen en producten in contact met drinkwater.
Toepassingen en Installatietips
Toepassingen
- Huishoudelijke loodgieterij : aansluiting van warm- en koudwaterinstallaties
- Industriële loodgieterij : PN 16 bar conforme installaties
- Interieurdecoratie : creatie van verlichtingsarmaturen, planken, handdoekhouders in zichtbaar messing
- DIY en creatief knutselen : projecten op maat met schroeffittingen
Installatietips
- Controleer of de EPDM-pakking correct gepositioneerd is vóór het aandraaien
- Draai aan met een steeksleutel of verstelbare sleutel — gebruik geen waterpomptang om beschadiging van het fitting te voorkomen
- Een matig aanhaalmoment toepassen — te strak aandraaien kan de EPDM-pakking pletten
Technische Tekening
Dimensions (mm)
Alle maten zijn uitgedrukt in millimeters (mm), tenzij anders vermeld.
| G | G (mm) | U | U (mm) | OD | L1 | L2 | L3 | L4 | S1 | S2 | S3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15x21 | 3/4" | 20x27 | 14.5 | 47.5 | 11 | 10 | 10 | 19 | 29 | 23 |
| 3/4" | 20x27 | 7/8" | 19.5 | 53.5 | 12 | 11 | 10 | 24 | 33 | 29 | |
| 1" | 26x34 | 1"1/8 | 25 | 61 | 14 | 13 | 12 | 30 | 41 | 36 |
Maatovereenkomsten
Deze koppeling is beschikbaar in de volgende maten. Gebruik deze tabel om de overeenkomst te vinden tussen millimeters, inches en DN.
| Maat (mm) | 15x21 | 20x27 | 26x34 |
|---|---|---|---|
| Inches | 1/2'' | 3/4'' | 1'' |
| DN | DN15 | DN20 | DN25 |
| Buis buitendiam. | 21 mm | 27 mm | 34 mm |
Het uiterlijk van het fitting kan variëren afhankelijk van de voorraadpartij (zie foto's). Neem contact met ons op voor bevestiging.
