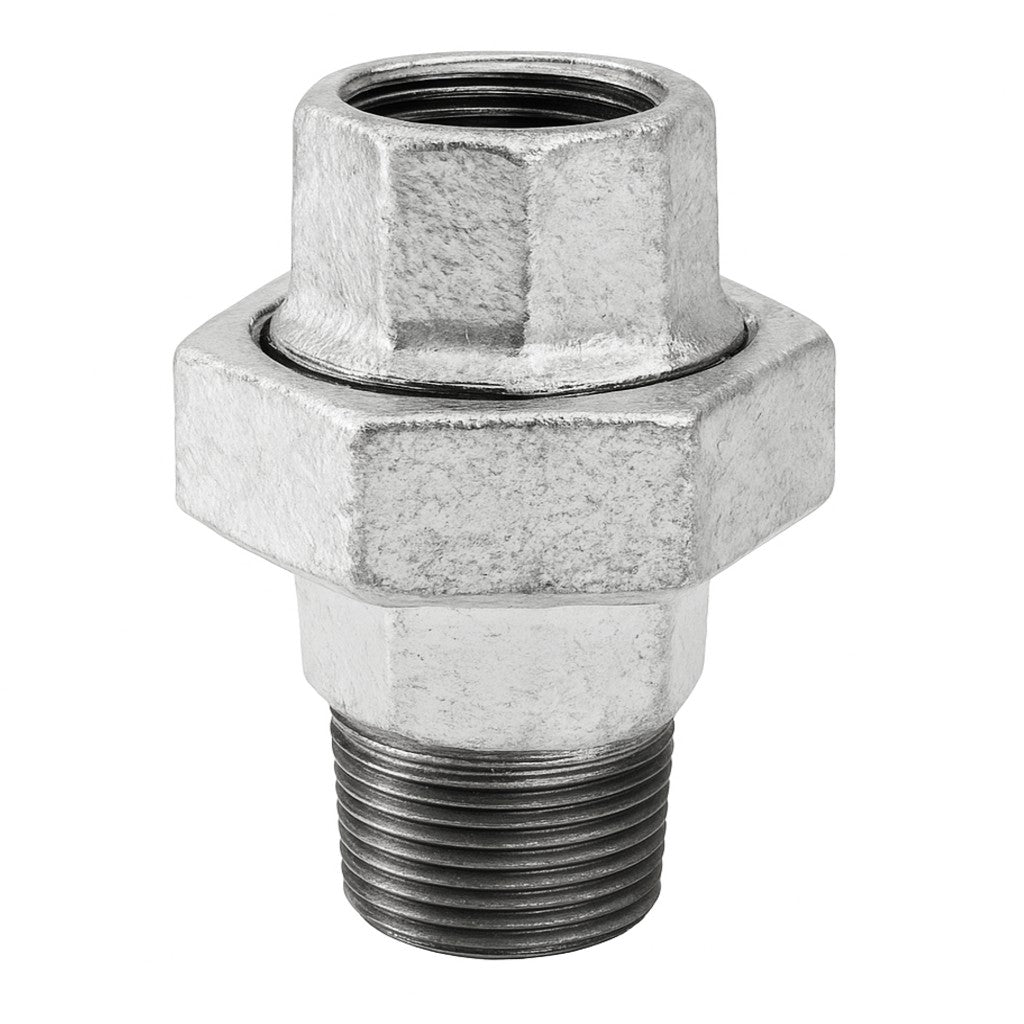

Conische wartelkoppeling BU/BI gegalvaniseerd smeedbaar gietijzer

De rechte wartelkoppeling Buitendraad/Binnendraad (BU/BI) met conische zitting is het meesterstuk voor elke leidinginstallatie die een demonteerbaar verbindingspunt vereist. Het maakt het mogelijk om een mannelijk buiseinde rechtstreeks te verbinden met een vrouwelijk uiteinde, terwijl de mogelijkheid wordt gegarandeerd om de verbinding te scheiden voor toekomstige werkzaamheden.

Waarvoor dient een rechte wartelkoppeling?

Deze fitting is onmisbaar voor de montage en het onderhoud van apparatuur op een starre leiding. Door simpelweg de centrale moer los te draaien, splitst de wartel in tweeën, waardoor de verbinding wordt vrijgegeven zonder de buizen te hoeven draaien of snijden. De belangrijkste toepassingen zijn:

• Installatie van apparatuur: Ideaal voor de montage van watermeters, pompen, filters, kranen of elk ander apparaat dat periodieke vervanging of onderhoud kan vereisen.
• Verbinding van vaste buizen: Maakt het mogelijk om de verbinding tussen twee vaste leidingsecties (één mannelijk, één vrouwelijk) te voltooien die niet ten opzichte van elkaar kunnen worden gedraaid.
• Creatie van een demontagepunt: Het integreren van deze fitting in een lange rechte lijn creëert een strategisch toegangspunt voor toekomstige interventies.

De afdichting van de wartel wordt verzekerd door een zeer nauwkeurig metaal-op-metaal contact tussen twee conische zittingen, wat de noodzaak van een slijtgevoelige platte pakking elimineert.

Technische Specificaties (Conform EN 10242)

Deze fitting is vervaardigd volgens de eisen van de Europese norm EN 10242, wat een eersteklas kwaliteit en betrouwbaarheid garandeert voor professionele installaties.

• Hoogwaardig Materiaal: Smeedbaar gietijzer (kwaliteit EN-GJMW-400-5), bekend om zijn zeer grote mechanische weerstand tegen druk en schokken.
• Corrosiebescherming: Thermisch verzinkte afwerking (dikte ~70µm), wat een uitstekende levensduur van de fitting garandeert.
• Afdichting met Conische Zitting: De wartel is van het conische type (metaal/metaal), wat een betrouwbare en duurzame afdichting zonder slijtagepakking garandeert.
• Aansluitdraden: De fitting combineert een conische buitendraad (R) en een cilindrische binnendraad (Rp) volgens de norm ISO 7-1.

Installatietip

De afdichting van de Buitendraad (R) en Binnendraad (Rp) moet worden gedaan met een geschikt product (hennep, PTFE-tape...). Breng geen afdichtmiddel aan op de conische zittingen van de wartel zelf. Draai de centrale moer stevig aan om het metaal-op-metaal contact te verzekeren.
