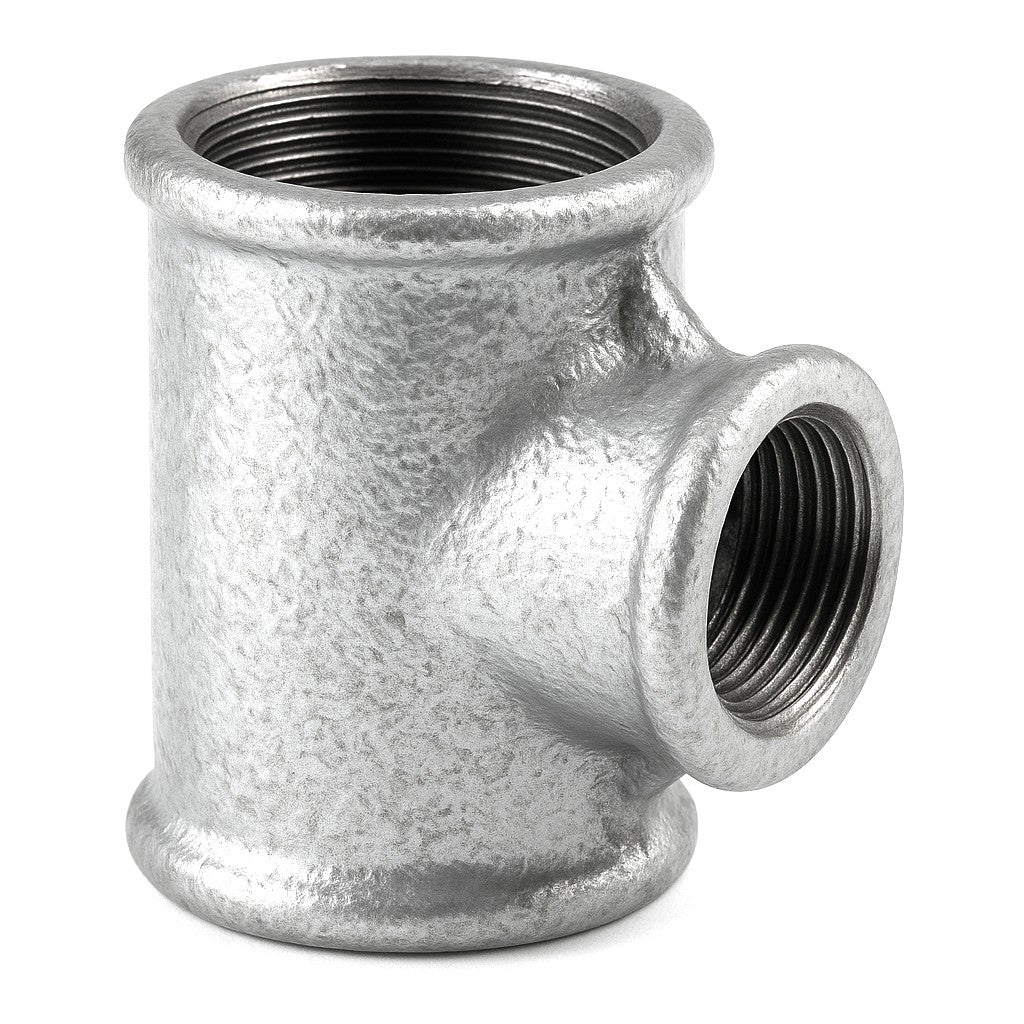

Verloop T-stuk 90° BI/BI/BI gegalvaniseerd smeedbaar gietijzer

Het 90° verloop T-stuk triple female (BI/BI/BI) van gegalvaniseerd smeedbaar gietijzer is een fundamentele aftakfitting in de loodgieterij. Het slimme ontwerp maakt het mogelijk om een 90° aftakking op een hoofdleiding te creëren en tegelijkertijd de diameter voor de nieuwe tak te verkleinen, alles in één stuk.

Waarvoor dient een verloop T-stuk?

Deze multifunctionele fitting is essentieel om de diameters binnen een netwerk aan te passen. Het vervangt voordelig de assemblage van een gelijk T-stuk en een verloopstuk, wat een compactere, goedkopere en betrouwbaardere oplossing biedt (met één potentieel lekpunt minder). De toepassingen zijn talrijk:

• Aftakkingen maken: Het is de fitting bij uitstek om apparatuur (radiator, kraan, manometer) met een kleinere diameter te voeden vanaf een hoofdverdeelleiding.
• Het netwerk optimaliseren: Maakt het mogelijk om het debiet en de druk aan te passen door de diameter van een nieuwe leiding te verkleinen.
• DIY-constructies: In industriële stijlprojecten biedt het grote flexibiliteit om de diameters van de buizen te variëren en visueel dynamische structuren te creëren.

Technische Specificaties (Conform EN 10242)

Deze fitting is vervaardigd volgens de eisen van de Europese norm EN 10242, wat optimale kwaliteit en betrouwbaarheid garandeert voor zowel professionals als particulieren.

• Hoogwaardig Materiaal: Smeedbaar gietijzer (kwaliteit EN-GJMW-400-5), bekend om zijn grote mechanische weerstand tegen druk en schokken.
• Corrosiebescherming: Thermisch verzinkte afwerking (dikte ~70µm), wat een uitstekende levensduur en een ruwe industriële uitstraling garandeert.
• Standaard Binnendraden (BSP): De drie binnendraden zijn van het cilindrische type (Rp) volgens de norm ISO 7-1. Ze zijn ontworpen om conische buitendraden (R) te ontvangen en vereisen een afdichtmiddel voor een perfecte verbinding.

Indicatieve Afmetingen

De afmetingen worden aangegeven in het formaat [Ingang 1] - [Aftakking Uitgang] - [Ingang 2]. De hartafstanden worden gemeten vanaf het midden van de fitting tot het vlak van elke uitgang.

Opmerking: De afmeting 'A' komt overeen met de hartafstand van de hoofduitgangen, en 'B' met die van de verloopuitgang (aftakking).

Installatietip

Let bij de montage goed op de oriëntatie van het T-stuk, zodat de uitgang met de gereduceerde diameter correct is gepositioneerd voor uw aftakking. De afdichting moet worden aangebracht op de drie mannelijke fittingen die u in het T-stuk schroeft.
