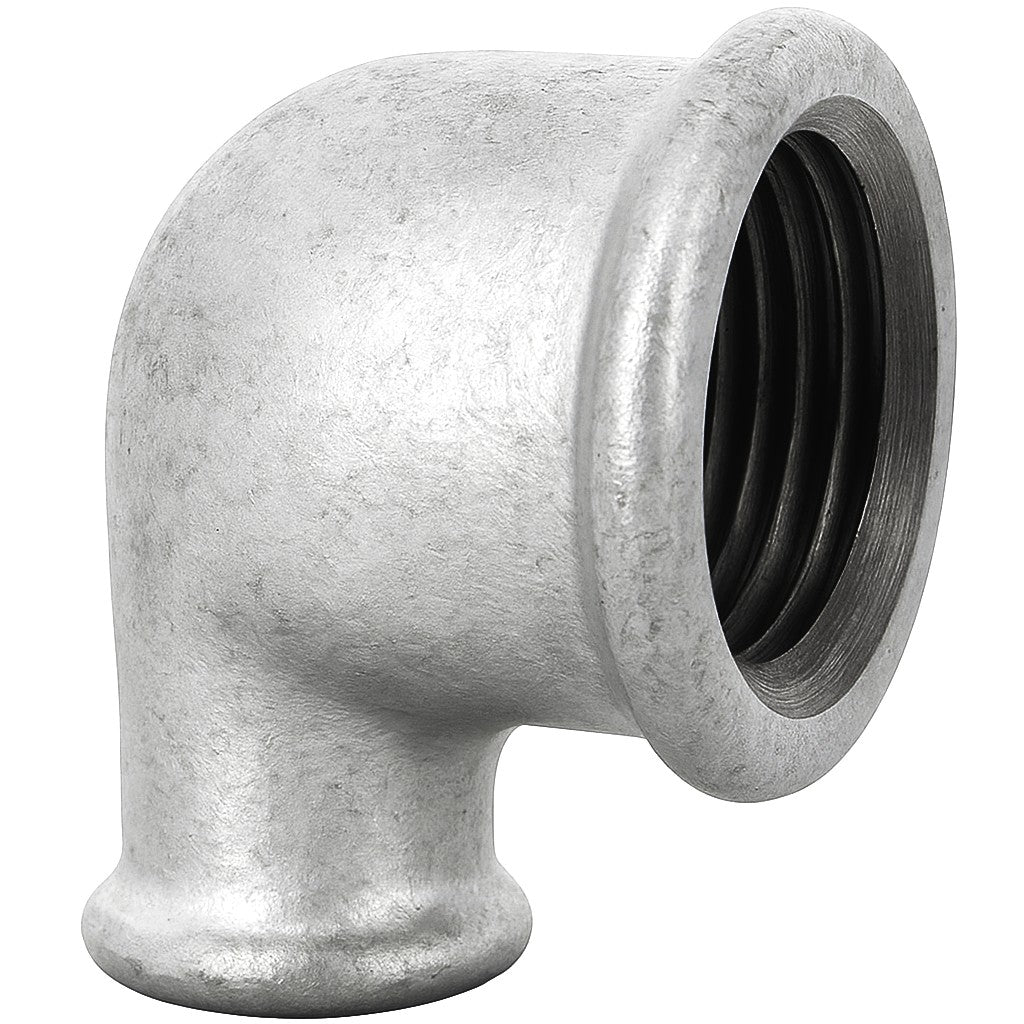

Verloopknie 90° BI/BI gegalvaniseerd smeedbaar gietijzer

De 90° verloopknie Binnendraad-Binnendraad (BI/BI) van gegalvaniseerd smeedbaar gietijzer is een twee-in-één fitting. Het maakt het mogelijk om een richtingsverandering in een rechte hoek te realiseren en tegelijkertijd de diameter van de leiding te verkleinen.

Waarvoor dient een verloopknie?

Deze slimme fitting voorkomt dat u een standaard knie en een aparte verloopfitting moet monteren. Het gebruik ervan is ideaal voor:

• Het creëren van een aftakking met een kleinere diameter: Het is perfect om een secundaire leiding af te takken (bijvoorbeeld een kraan voeden in 1/2'' vanaf een hoofdleiding in 3/4'').
• Optimaliseren van de ruimte: Door twee functies te combineren, maakt het de installatie compacter en netter dan een montage met meerdere stukken.
• Verminderen van lekpunten: Minder fittingen betekent minder af te dichten verbindingen, wat de algehele betrouwbaarheid van de installatie verhoogt.
• Esthetische toepassingen: In industriële stijlprojecten maakt het het mogelijk om complexe structuren te creëren met vloeiende en geïntegreerde diameterveranderingen.

Technische Specificaties (Conform EN 10242)

Deze fitting is vervaardigd volgens de eisen van de Europese norm EN 10242, wat optimale kwaliteit en betrouwbaarheid garandeert voor zowel professionals als particulieren.

• Hoogwaardig Materiaal: Smeedbaar gietijzer (kwaliteit EN-GJMW-400-5), bekend om zijn zeer grote mechanische weerstand tegen druk en schokken.
• Corrosiebescherming: Thermisch verzinkte afwerking (dikte ~70µm), wat een uitstekende levensduur en een ruwe industriële uitstraling garandeert.
• Standaard Binnendraad (BSP): De twee binnendraden zijn van het cilindrische type (Rp) volgens de norm ISO 7-1. Ze zijn ontworpen om te worden gemonteerd met conische buitendraden (R) en vereisen een afdichtmiddel om een perfecte verbinding te garanderen.

Indicatieve Afmetingen

De hartafstand wordt gemeten vanaf het midden van de fitting tot het vlak van elke uitgang.

Opmerking: De afmetingen A en A1 vertegenwoordigen respectievelijk de hartafstand van de grootste en de kleinste uitgang.

Installatietip

Let bij de installatie goed op de richting van de fitting, zodat de diameterverkleining in de juiste richting plaatsvindt. De afdichting moet worden aangebracht op de buitendraden van de stukken die u op de knie aansluit.
