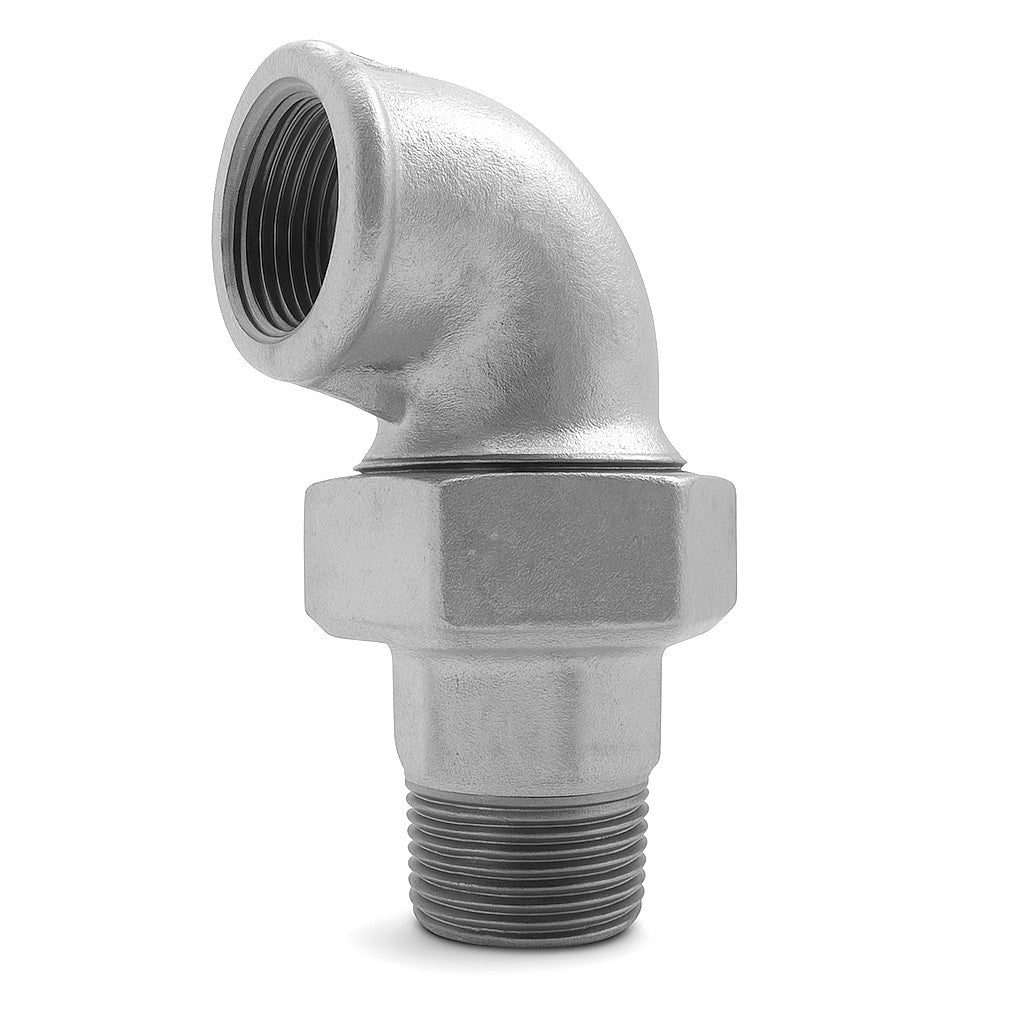

Wartelknie 90° BU/BI gegalvaniseerd smeedbaar gietijzer

De 90° wartelknie Buitendraad/Binnendraad (BU/BI) is een technische en veelzijdige fitting. Het integreert een 90° kniefunctie, een gemengde Buitendraad/Binnendraad aansluiting, en een demonteerbaar wartelsysteem voor maximale flexibiliteit tijdens installatie of onderhoud.

Waarvoor dient een BU/BI wartelknie?

Deze fitting is de ultieme oplossing om een apparaat of een leidinglijn aan te sluiten met de mogelijkheid van toekomstige demontage. De BU/BI-configuratie maakt het bijzonder nuttig voor:

• Apparatuur aansluiten: Ideaal om een apparaat met een mannelijke uitgang (bijv. circulatiepomp, filter) rechtstreeks aan te sluiten op een leiding met een vrouwelijk uiteinde, of omgekeerd.
• Een installatie voltooien: Het maakt het mogelijk om twee vaste leidingsecties (één met buitendraad, de andere met binnendraad) te verbinden waar het onmogelijk zou zijn om een standaard fitting te schroeven.
• Onderhoud vereenvoudigen: Door de centrale moer los te draaien, wordt de verbinding gescheiden, waardoor een component moeiteloos uit het netwerk kan worden verwijderd zonder de buizen te hoeven snijden.

De afdichting van het "wartel"-gedeelte wordt verzekerd door een zeer nauwkeurig contact tussen twee conische zittingen (metaal/metaal), waardoor op dit niveau geen extra afdichting nodig is.

Technische Specificaties (Conform EN 10242)

Deze fitting is vervaardigd volgens de eisen van de Europese norm EN 10242, wat optimale kwaliteit en betrouwbaarheid garandeert voor kritische installaties.

• Hoogwaardig Materiaal: Smeedbaar gietijzer (kwaliteit EN-GJMW-400-5), bekend om zijn zeer grote mechanische weerstand tegen druk en schokken.
• Corrosiebescherming: Thermisch verzinkte afwerking (dikte ~70µm), wat een uitstekende levensduur en een ruwe industriële uitstraling garandeert.
• Afdichting met Conische Zitting: De wartel is van het conische type (metaal/metaal), wat een betrouwbare en duurzame afdichting zonder slijtagepakking garandeert.
• Aansluitdraden: De fitting combineert een conische buitendraad (R) en een cilindrische binnendraad (Rp) volgens de norm ISO 7-1.

Indicatieve Afmetingen

De afmetingen van deze fitting zijn groter dan die van een standaard knie.

Opmerking: De afmetingen A en B vertegenwoordigen de hartafstand aan elke kant van de fitting.

Installatietip

De afdichting van de Buitendraad (R) en Binnendraad (Rp) moet worden gedaan met hennep of een ander geschikt product. Breng geen afdichtmiddel aan op de conische zittingen van de wartel zelf. Draai de centrale moer stevig aan om het metaal-op-metaal contact te verzekeren.
