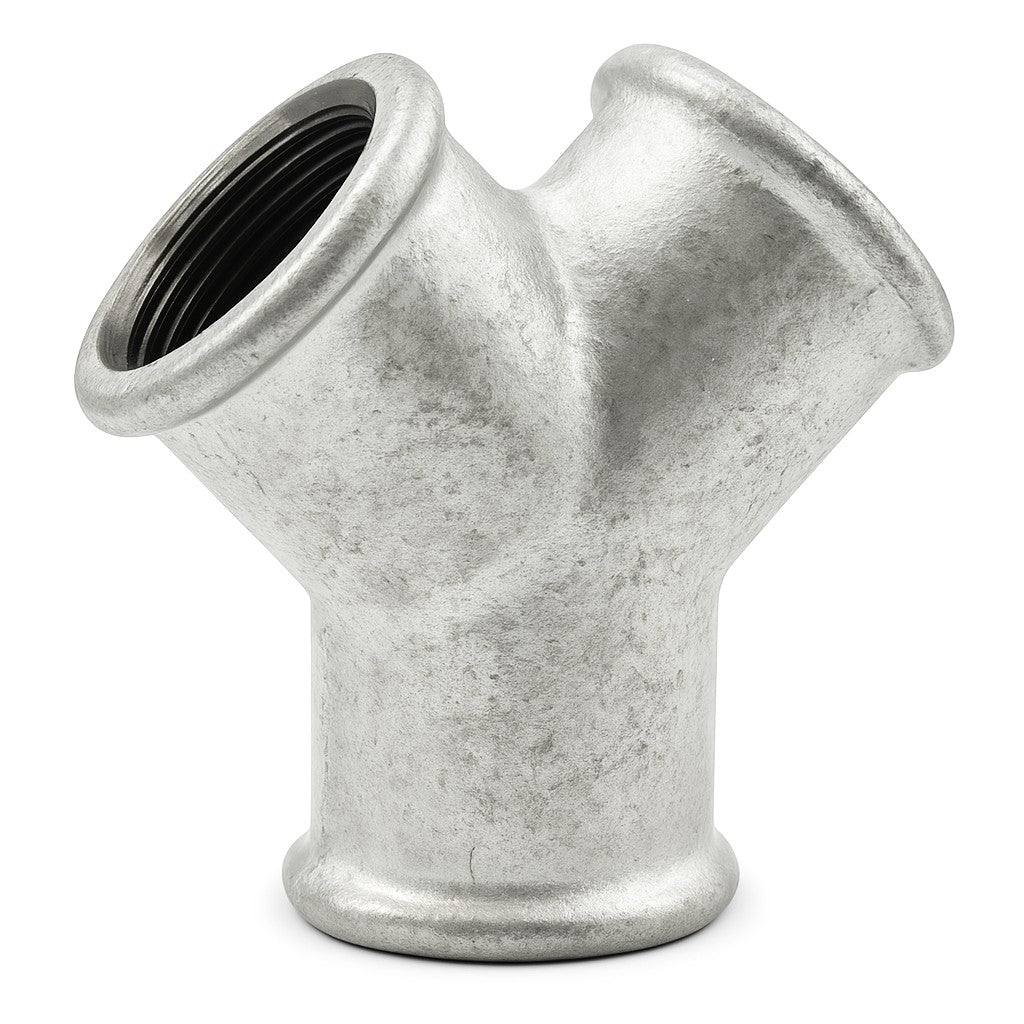

Y-stuk - 3-weg - gegalvaniseerd smeedbaar gietijzer

De Y-verdeler, of "broekstuk" op 45°, triple female (BI/BI/BI) van gegalvaniseerd smeedbaar gietijzer is een specifieke aftakfitting. Het maakt het mogelijk om een hoofdleiding op te splitsen in twee afzonderlijke takken van 45°, wat een alternatief biedt voor het standaard T-stuk voor specifieke hydraulische of esthetische toepassingen.

Waarvoor dient een Y-verdeler?

In tegenstelling tot een T-stuk dat een 90° aftakking creëert, verdeelt de Y-verdeler de stroom op een zachtere en meer geleidelijke manier. De belangrijkste voordelen zijn:

• Verbetering van de doorstroming: De scheiding in twee 45° takken minimaliseert turbulentie en drukverlies in vergelijking met een T-stuk. Dit is een voordeel in circuits waar de vloeibaarheid van de circulatie belangrijk is.
• Symmetrische distributie: Het maakt het mogelijk om een stroom gelijkmatig over twee afzonderlijke lijnen te verdelen.
• Unieke esthetiek: In industriële decoratieprojecten is de organische en symmetrische vorm zeer gewild voor het creëren van originele structuren (tafelpoten, lampen, enz.).

Technische Specificaties (Conform EN 10242)

Deze fitting is vervaardigd volgens de eisen van de Europese norm EN 10242, wat optimale kwaliteit en betrouwbaarheid garandeert voor zowel professionals als particulieren.

• Hoogwaardig Materiaal: Smeedbaar gietijzer (kwaliteit EN-GJMW-400-5), bekend om zijn grote mechanische weerstand tegen druk en schokken.
• Corrosiebescherming: Thermisch verzinkte afwerking (dikte ~70µm), wat een uitstekende levensduur en een ruwe industriële uitstraling garandeert.
• Standaard Binnendraden (BSP): De drie binnendraden zijn van het cilindrische type (Rp) volgens de norm ISO 7-1. Ze zijn ontworpen om conische buitendraden (R) te ontvangen en vereisen een afdichtmiddel voor een perfecte verbinding.

Indicatieve Afmetingen

De hartafstanden worden gemeten vanaf het midden van de fitting tot het vlak van elke uitgang.

Opmerking: De afmeting 'A' komt overeen met de hartafstand van de hoofdingang, en 'B' met die van de twee Y-uitgangen. Voor een gelijke verdeler is A = B.

Installatietip

De afdichting moet worden aangebracht op de drie mannelijke fittingen die u in de verdeler schroeft. Zorg ervoor dat u voldoende ruimte heeft voor de twee uitgaande takken.
