DIY-tutorial · buizen en fittingen 3/4″
Een klant stuurde ons een foto van een mokkenrek dat onder een keukenplank hangt, net als onder een wandplank: een stang van 3/4″-buis, vijf haken, een rood handwiel aan de ene kant en een manometer aan de andere. We hebben de constructie onderdeel voor onderdeel gereconstrueerd, zodat u ze thuis kunt nabouwen.
- MoeilijkheidEenvoudig
- Duur1 uur 30 min + droogtijd
- Maat3/4″ (20 × 27 mm)
- Onderdelen15, zonder lassen
In het kort
- 8 artikelen, 15 onderdelen: 2 flenzen, 2 T-stukken, een stang van 500 mm, 2 verticale buizen van 150 mm, 5 inbushaken, een verloopstuk, een handwiel en een manometer.
- De maten: 536 mm tussen de flenzen, 168 mm van de onderkant van de plank tot het hart van de stang.
- De truc: schuif de haken op de stang voordat u die met het tweede T-stuk afsluit.
- De afwerking: constructie antraciet geverfd, haken in hun originele zwarte lak gelaten.
Deze tutorial bundelt de onderdelenlijst met links, een 3D-model van de volledige constructie (haken inbegrepen), de berekening van de buislengtes met de Z-maat, de afwerking met antracietgrijze verf en de geïllustreerde montagestappen. Buizen en fittingen worden met de hand vastgeschroefd, zonder zagen of lassen.

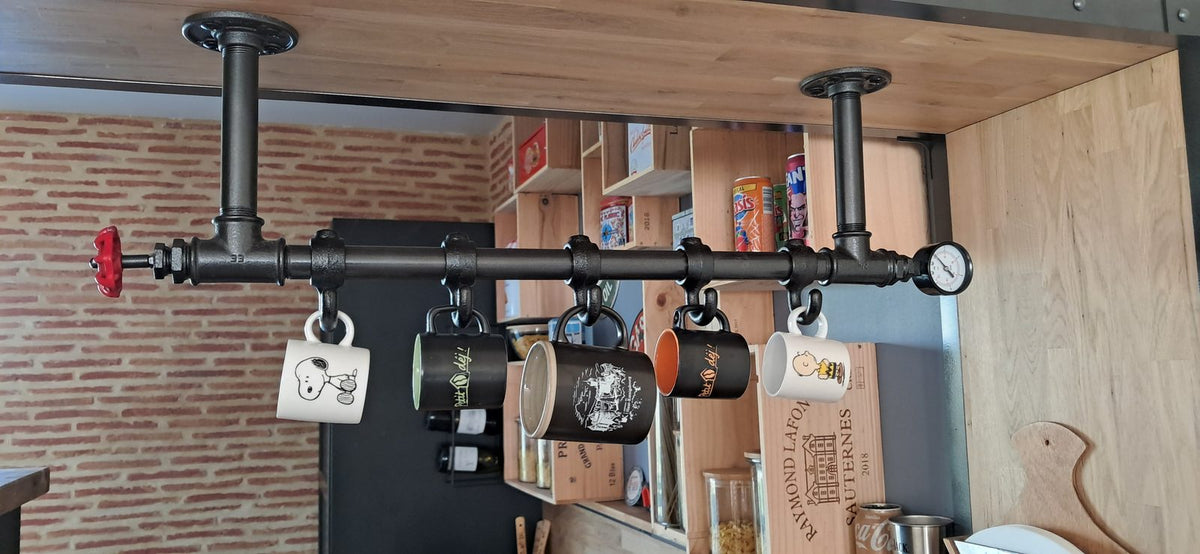

Het project van onze klant
De constructie is eenvoudig: twee flenzen onder de plank geschroefd, twee verticale buizen, twee T-stukken en een horizontale stang waarover vijf haken schuiven. De mokken hangen er aan hun oor aan. Het rode handwiel, gemonteerd op een verloopstuk, en de manometer sluiten de twee uiteinden van de stang af en geven het project de look van leidingwerk in een werkplaats. Onze klant heeft de hele constructie antraciet geverfd en de haken in hun originele zwarte lak gelaten.
De foto kwam zonder onderdelenlijst. We hebben dus elke fitting op de foto geïdentificeerd en daarna de buislengtes gemeten aan de hand van de bekende afmetingen van de zichtbare onderdelen: de ring van een haak is 26 mm breed en een T-stuk 3/4″ meet 66 mm van kopvlak tot kopvlak. Het resultaat: een buis van 500 mm voor de stang (gemeten tot op 3 % nauwkeurig), twee buizen van 150 mm voor de verticale delen (een ruwere schatting, omdat de foto van onderaf is genomen) en ongeveer 10,5 cm tussen twee haken.
De montage op video
In één minuut ziet u het mokkenrek onderdeel voor onderdeel in 3D in elkaar gaan, van de haken die op de stang worden geschoven voordat die wordt afgesloten, tot de bevestiging onder de plank:
Onderdelen en gereedschap
De constructie is uitgevoerd in 3/4″ (20 × 27 mm); het handwiel, in 1/2″, wordt erop aangesloten met een verloopstuk. De nummers verwijzen naar de explosietekening verderop.
Flens 3/4″ grote diameter, zwart gietijzerBevestiging onder de plank · Ø 86 mm, 4 gaten
2× 2
T-stuk gelijk BI/BI/BI 3/4″, zwart gietijzerHoeken tussen verticale buizen en stang · Premium of Voordelig
3× 1
Buis 3/4″ zwart staal met schroefdraad, 500 mmStang voor de haken
4× 2Buis 3/4″ zwart staal met schroefdraad, 150 mmVerticale buizen
5× 5
Haak (inbus), zwart gelaktHouders voor de mokken
6× 1
Verloopstuk BU/BI zwart gietijzer, 3/4″ > 1/2″Linker uiteinde: van het T-stuk naar het handwiel
7× 1
Rood handwiel 52 mm op verlengde halve nippel 1/2″Linker uiteinde · zwart gietijzer, rvs dopmoer
8× 1
50 mm radiale manometer, optie 3/4″ met verloopstukRechter uiteinde
Gereedschap en schroeven
- Een inbussleutel van 5 mm voor de borgschroeven van de haken (de maat staat op de productpagina van de haak).
- Acht zwarte schroeven voor flenzen: volgens de productpagina past het model van 4 × 17 mm bij een plank van 18 tot 20 mm; voor een dikkere plank is er ook een lengte van 30 mm.
- Een rolmaat, een potlood, een waterpas, een schroefmachine en een boortje om voor te boren.
- Voor de afwerking: ontvetter, schone doeken, handschoenen, afplaktape, roestwerende grondverf voor metaal en antracietgrijze metaalverf (of een verf “direct op metaal”).
Volgens de productpagina zijn het allebei sanitaire fittingen van smeedbaar gietijzer conform de norm EN 10242. De variant Premium is donkergrijs, glad en licht glanzend; de variant Voordelig is grijs, mat en iets korrelig. Onder antracietgrijze verf valt dat verschil in uiterlijk veel minder op: kies op basis van uw budget.
Het 3D-model en de maten
Het model gebruikt de 3D-bestanden uit onze configurator voor de T-stukken, de flenzen, het verloopstuk en de manometer. Het verlengde handwiel zit daar niet in: dat is apart gemodelleerd, met het handwiel uit de configurator op een rvs verlengstuk en een rvs flensmoer, op basis van de foto’s op de productpagina, om de opgegeven hoogte van 75 mm te halen.
De inbushaak bestond nog niet in 3D: hij is gemodelleerd op basis van de foto’s op zijn productpagina, met de ring van 26 mm breed, de verdikking waarin de borgschroef zit, de inbusschroef zelf en de J-vormige haak met afgeronde punt. De verhoudingen zijn bijgesteld tot het silhouet zo goed mogelijk samenvalt met die foto’s; de haak is ongeveer 85 mm hoog en beslaat 26 mm langs de buis, zoals de productpagina aangeeft.
De explosietekening
De belangrijkste maten
- Hart-op-hartafstand flenzen
- 536 mm
- van midden tot midden, af te tekenen onder de plank
- Plank → hart van de stang
- 168 mm
- 168,4 mm volgens de berekening
- Zichtbare buis tussen de T-stukken
- 470 mm
- de beschikbare ruimte voor de haken
- Totale lengte
- ≈ 747 mm
- van het handwiel tot de manometer
- Hoogte onder de plank
- ≈ 226 mm
- tot de onderkant van de haken, zonder de mokken
- Diepte
- 86 mm
- die van de flenzen, volgens hun productpagina
U kunt de constructie openen in onze 3D-configurator om ze rond te draaien of de lengtes te wijzigen. De haken en het verlengde handwiel staan er nog niet in: de configurator toont in plaats daarvan het korte handwiel van 52 mm op hetzelfde verloopstuk. Zet die onderdelen er zelf bij op uw lijst.
Buislengtes berekenen: de Z-maat
Een buis houdt niet op bij het kopvlak van de fitting: de schroefdraad gaat er in 3/4″ ongeveer 15 mm in. Om een maat te bepalen, gebruikt u daarom de Z-maat van elke fitting, dat wil zeggen de afstand tussen het midden (of het aanlegvlak, bij een flens) en het uiteinde van de ingeschroefde buis.
- T-stuk gelijk 3/4″: 33 mm van het midden tot het kopvlak, min 15 mm inschroefdiepte, dus Z = 18 mm.
- Flens 3/4″ grote diameter: ongeveer 15 mm hoog (15,4 mm in ons 3D-model) voor ongeveer 15 mm schroefdraad. Het uiteinde van de buis komt bijna gelijk met de plank te liggen: reken met 0,4 mm.
L buis = hart-op-hartafstand − Z1 − Z2
Stang: voor 536 mm tussen de middens van de T-stukken is L = 536 − 18 − 18 = 500 mm.
Verticale buizen: voor 168,4 mm tussen de onderkant van de plank en het hart van de stang is L = 168,4 − 0,4 − 18 = 150 mm.
Reken op een tolerantie van 2 tot 3 mm, afhankelijk van hoe vast u aandraait.
Om het project aan uw plank aan te passen, gaat u uit van de buislengtes die we verkopen en leest u het resultaat direct af:
| Buis voor de stang | Hart-op-hartafstand flenzen | Zichtbare buis | Aanbevolen aantal haken | Steek van de haken |
|---|---|---|---|---|
| 400 mm | 436 mm | 370 mm | 4 | 107 mm |
| 500 mm | 536 mm | 470 mm | 5 | 105 mm |
| 600 mm | 636 mm | 570 mm | 6 | 104 mm |
| 700 mm | 736 mm | 670 mm | 7 | 103 mm |
| Verticale buis | Onderkant plank → hart van de stang | Onderkant plank → onderkant haken (ongeveer) |
|---|---|---|
| 100 mm | 118 mm | 176 mm |
| 150 mm | 168 mm | 226 mm |
| 200 mm | 218 mm | 276 mm |
| 250 mm | 268 mm | 326 mm |
Vetgedrukt: de montage van de klant. Met het aanbevolen aantal haken blijft de steek dicht bij die van de klant, met 12 mm speling aan elk uiteinde. Voor een andere montage geeft onze calculator voor de maten en afmetingen van een montage de Z-maten van al onze fittingen.
De onderdelen voorbereiden en antraciet verven
“Zwart gietijzer” is de naam van een materiaal, geen kleur: onbehandeld is dit gietijzer donkergrijs. De buizen van zwart staal worden geleverd met een tijdelijke bescherming, een oliefilm of een fabriekslak, zoals onze gids zwarte stalen of gegalvaniseerde buizen uitlegt. Verf hecht niet op een vettig oppervlak: ontvetten komt dus op de eerste plaats.
- Doe eerst een proefmontage. Zet de constructie zonder verf in elkaar (stappen 1 tot 5 hieronder), controleer of de twee aftakkingen van de T-stukken goed evenwijdig staan en haal alles weer uit elkaar.
- Ontvet elk onderdeel met een ontvetter en een schone doek, met handschoenen aan, en laat het drogen.
- Plak de schroefdraad af. Afplaktape op de buitendraad van de buizen, opgerold papier in de binnendraad van de T-stukken en de flenzen: verf in de schroefdraad bemoeilijkt het inschroeven.
- Breng een roestwerende grondverf voor metaal aan en daarna de antracietgrijze verf, in dunne lagen. RAL 7016, “antracietgrijs”, is een gangbare kleurreferentie. Houd u aan de droogtijden die de fabrikant opgeeft tussen twee lagen en vóór de montage.
- Werk na de montage de paar millimeter schroefdraad bij die direct naast de fittingen zichtbaar blijven.
Verf het handwiel en de manometer niet: die worden na het verven vastgeschroefd. De verloopstukken en de halve nippel van het handwiel zijn volgens hun productpagina’s van zwart gietijzer en blijven onbehandeld donkergrijs. De haken worden zwart gelakt geleverd; net als onze klant laten we ze zoals ze zijn. Wilt u ze liever antraciet verven, laat dan de binnenkant van de ring ongeverfd, want die moet over de buis kunnen schuiven.
Ook geverfd is deze constructie bedoeld voor een droge binnenruimte. De gids zwart gietijzer, gegalvaniseerd of messing herinnert eraan dat onbehandeld zwart gietijzer roest in een vochtige omgeving: vermijd de badkamer en plekken waar rechtstreeks water op spat, boven de gootsteen of de waterkoker.
De montage stap voor stap
Zodra de verf droog is en de afplaktape verwijderd, monteert u alles op een tafel. De buizen en fittingen worden met de hand vastgeschroefd; het artikel fittingen en buizen vastschroeven legt uit hoe u zonder gereedschap aandraait.
Het eerste T-stuk op de stang schroeven
Schroef een T-stuk op een uiteinde van de buis van 500 mm, via een van de twee openingen die in elkaars verlengde liggen. De aftakking van het T-stuk, waar later de verticale buis in komt, blijft voorlopig vrij.
De vijf haken erop schuiven
Controleer eerst of elke haak zijn inbusschroef heeft. Draai de schroeven los tot hun punt niet meer in de ring uitsteekt en schuif dan de vijf haken via het vrije uiteinde over de buis, allemaal met de opening naar dezelfde kant: dat wordt de voorkant, naar de kamer toe.
Deze stap moet vóór het tweede T-stuk komen: zodra de stang is afgesloten, kan er geen haak meer op.
Laat ze los zitten; hun positie stelt u aan het eind af.
Het tweede T-stuk vastschroeven en de aftakkingen uitlijnen
Schroef het tweede T-stuk op het andere uiteinde. Leg de stang op de rand van de tafel, zodat de haken naar beneden hangen: de twee aftakkingen moeten evenwijdig naar boven wijzen. Corrigeer de stand door het ene of het andere T-stuk iets verder aan te draaien; onze gids over vastschroeven herinnert eraan dat u kunt blijven aandraaien zolang de schroefdraad zichtbaar is.
De verticale buizen en de flenzen toevoegen
Schroef een buis van 150 mm in de aftakking van elk T-stuk en daarna een flens op het uiteinde van elke buis. Draai de constructie vervolgens om op de tafel, met de flenzen naar beneden: ze moeten allebei vlak liggen. Kantelt er een, corrigeer dan de uitlijning van de T-stukken.
Controleer ook of er geen buiseinde uitsteekt voorbij het aanlegvlak van een flens: dan zou de flens niet vlak tegen de onderkant van de plank komen. Is dat zo, draai de flens dan iets terug tot de buis gelijk ligt met het aanlegvlak.
Het handwiel en de manometer monteren
Schroef het verloopstuk 3/4″ > 1/2″ in de vrije opening van het linker T-stuk en daarna de verlengde halve nippel van het handwiel in het verloopstuk. Schroef rechts het verloopstuk van de manometer in het T-stuk en draai het verder aan tot de wijzerplaat naar voren staat.
Het handwiel is decoratief: volgens de productpagina draait het niet. De manometer werkt wel echt: de schaal loopt van 0 tot 10 bar.
Het mokkenrek onder de plank bevestigen
Controleer de plank voordat u boort: de dikte, om de lengte van de schroeven te kiezen, en de bevestiging van de plank zelf aan de muur of het meubel, want die draagt het geheel. We geven voor deze montage geen maximale belasting op: die hangt af van de plank, de ophanging ervan en de schroeven.
- Houd de constructie, met hulp van iemand anders, onder de plank, met de stang evenwijdig aan de voorrand. De middens van de flenzen liggen 536 mm uit elkaar. Controleer met de waterpas of de stang horizontaal hangt.
- Teken de gaten af met een potlood, door de flenzen heen: vier per flens, acht in totaal.
- Boor gaten voor en let erop dat u niet door de plank heen boort.
- Schroef vast, afwisselend bij de ene en de andere flens, tot beide vlak tegen de plank liggen.
De schroef gaat eerst door de voetplaat van de flens voordat hij het hout in gaat: hij moet duidelijk korter blijven dan de dikte van de plank plus die van de voetplaat, met een paar millimeter marge, anders komt de punt er aan de bovenkant uit. Voor een plank van 18 tot 20 mm raadt de productpagina van onze zwarte schroeven de lengte van 17 mm aan; ze worden per stuk of per 10 verkocht.
De haken afstellen en de mokken ophangen
Op de foto van de klant zitten de haken ongeveer 10,5 cm uit elkaar. Om die afstelling na te maken, meet u vanaf het binnenste kopvlak van het linker T-stuk en plaatst u het midden van de ringen op:
- 25 mm
- 130 mm
- 235 mm
- 340 mm
- 445 mm
Er blijft dan 12 mm over tussen elke buitenste haak en zijn T-stuk.
Met mokken van 9 cm diameter blijft er bij deze steek ongeveer 1,5 cm tussen twee mokken over. Houd uw eigen mokken ertegen voordat u vastdraait: het oor moet over de punt van de haak gaan en er zonder forceren in blijven hangen. Voor een ander aantal haken op dezelfde stang deelt u 420 mm (de 470 mm zichtbare buis, min 12 mm speling aan elk uiteinde en de breedte van één ring) door het aantal tussenruimtes: 140 mm voor vier haken, 84 mm voor zes. Met zes haken zouden mokken van 9 cm elkaar raken: gebruik die afstelling alleen voor mokken met een diameter van minder dan 8 cm.
Draai ten slotte elke inbusschroef aan met de sleutel van 5 mm, net vast genoeg om de haak op zijn plaats te houden. De punt van de schroef kan op die plek, onder de ring, een afdruk in de verf achterlaten.
Veelgestelde vragen
Kan ik het verven overslaan?
Ja, maar dan blijven het gietijzer en het staal onbehandeld: donkergrijs, met hun oliefilm of fabriekslak. U kunt ook kiezen voor onze decoratieve fittingen die al zwart geverfd zijn. Let op: die worden 10 mm ingeschroefd en niet 15 mm, dus de buislengtes die hier berekend zijn, gelden dan niet ongewijzigd.
Waarom flenzen met een grote diameter?
Dat zijn de flenzen die op de foto van de klant te zien zijn: vier bevestigingsgaten en een diameter van 86 mm. Onze gids welke vloerflens kiezen vergelijkt de andere modellen in 3/4″.
Hoeveel gewicht kan eraan hangen?
We geven voor deze montage geen belasting op: hoeveel het houdt, hangt vooral af van de plank, de bevestiging ervan en de schroeven. Gebruik het alleen voor mokken en controleer regelmatig of de flenzen nog vlak tegen de plank zitten.
Is de inbushaak ook geschikt voor andere projecten?
Ja: de ring past op onze buizen 3/4″ (20 × 27 mm) en de productpagina noemt kapstokhaken en kledingrekken. U moet de haak over de buis schuiven voordat u de constructie afsluit. Onze tutorial over het industriële kledingrek beschrijft een constructie in 3/4″ waaraan u ze kunt toevoegen.
