Eettafelonderstel, gietijzer en gelakt staal, kruispoten Ø 27 mm

Een vierkante eettafel op één centraal onderstel

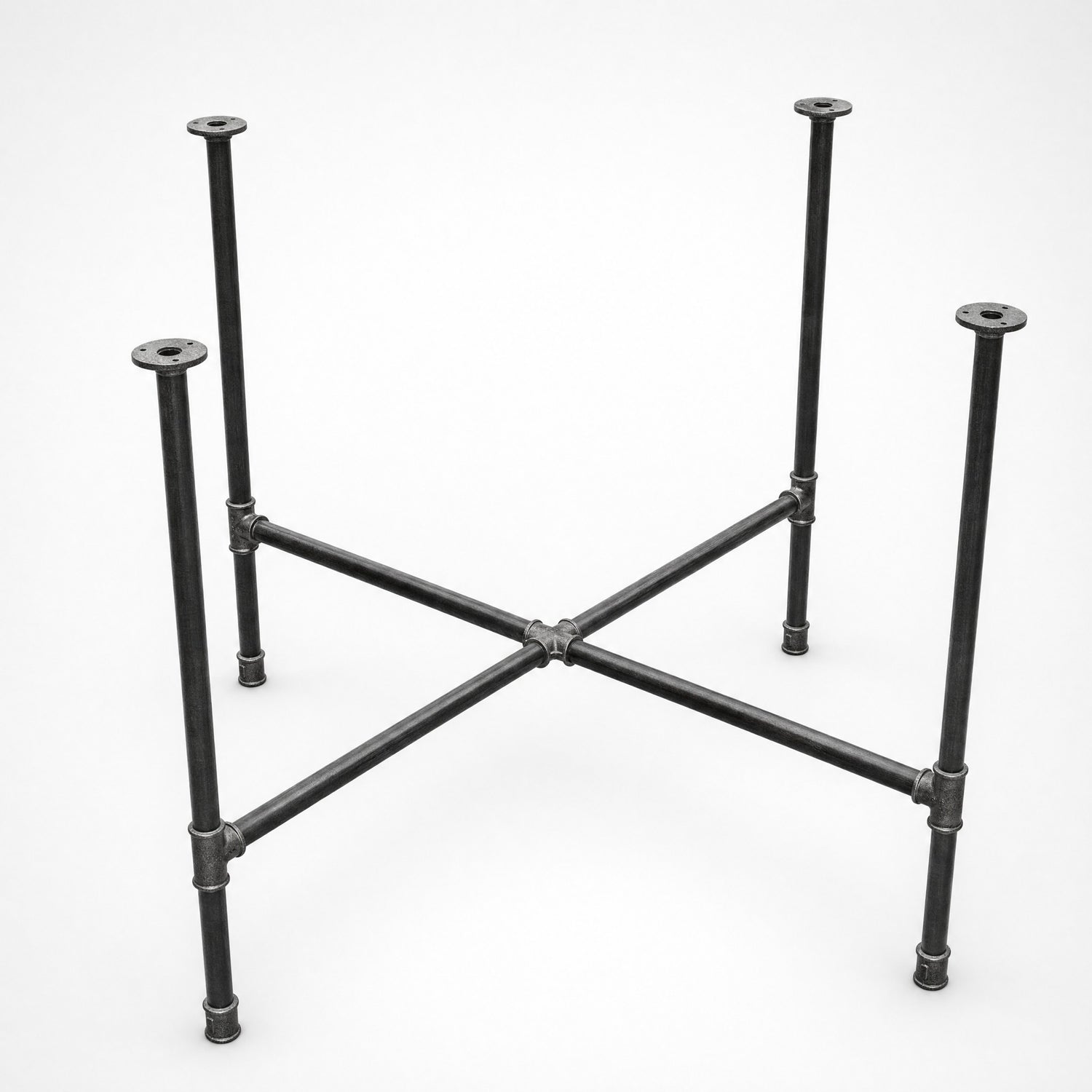

Opgebouwd uit zwartstalen buis van 3/4 inch (27 mm buitendiameter) en fittingen van smeedbaar gietijzer draagt dit kruisonderstel een vierkant blad op eettafelhoogte. Eén centraal onderstel, vier poten die in het midden samenkomen, geen stijl in de hoeken: niemand stoot tegen een tafelpoot, en u schuift er een extra stoel bij zonder het meubel te verplaatsen.

Vier poten, één kruisstuk, geen lasnaad

Het centrale gietijzeren kruisstuk verdeelt vier dwarsbuizen naar de vier poten. Elke poot bestaat uit een T-stuk, een lange buis die tot de bevestigingsflens van het blad loopt en een korte buis afgesloten met een mof met kunststof inzetstuk. Het geheel wordt met de hand vastgeschroefd in Annecy en gaat volledig uit elkaar.

Slechts twee grondvlakken, en waarom

De vermelde maat is het grondvlak op de vloer. In 3/4 inch blijft het onderstel licht: het heeft een breed grondvlak nodig zodat de tafel niet kantelt wanneer iemand op een rand leunt. In deze diameter bieden we daarom alleen 95 × 95 en 115 × 115 cm aan, beide gecontroleerd met een belasting van 20 kg op de hoek van het blad. Voor een compactere tafel gaat u naar buis van 34 of 42 mm, die zwaarder en dus stabieler is.

De hoogte is vast: 74 cm voor het onderstel alleen. Tel de dikte van uw blad erbij op voor de eindhoogte — 74 + 2 cm = 76 cm, 74 + 3 cm = 77 cm. Een eettafel ligt meestal tussen 74 en 78 cm: met een blad van 2 tot 3 cm zit u precies in die marge. De onderkant van het blad blijft vrij op 74 cm van de vloer, oftewel 27 tot 30 cm boven een gangbare stoelzitting.

Belangrijkste kenmerken

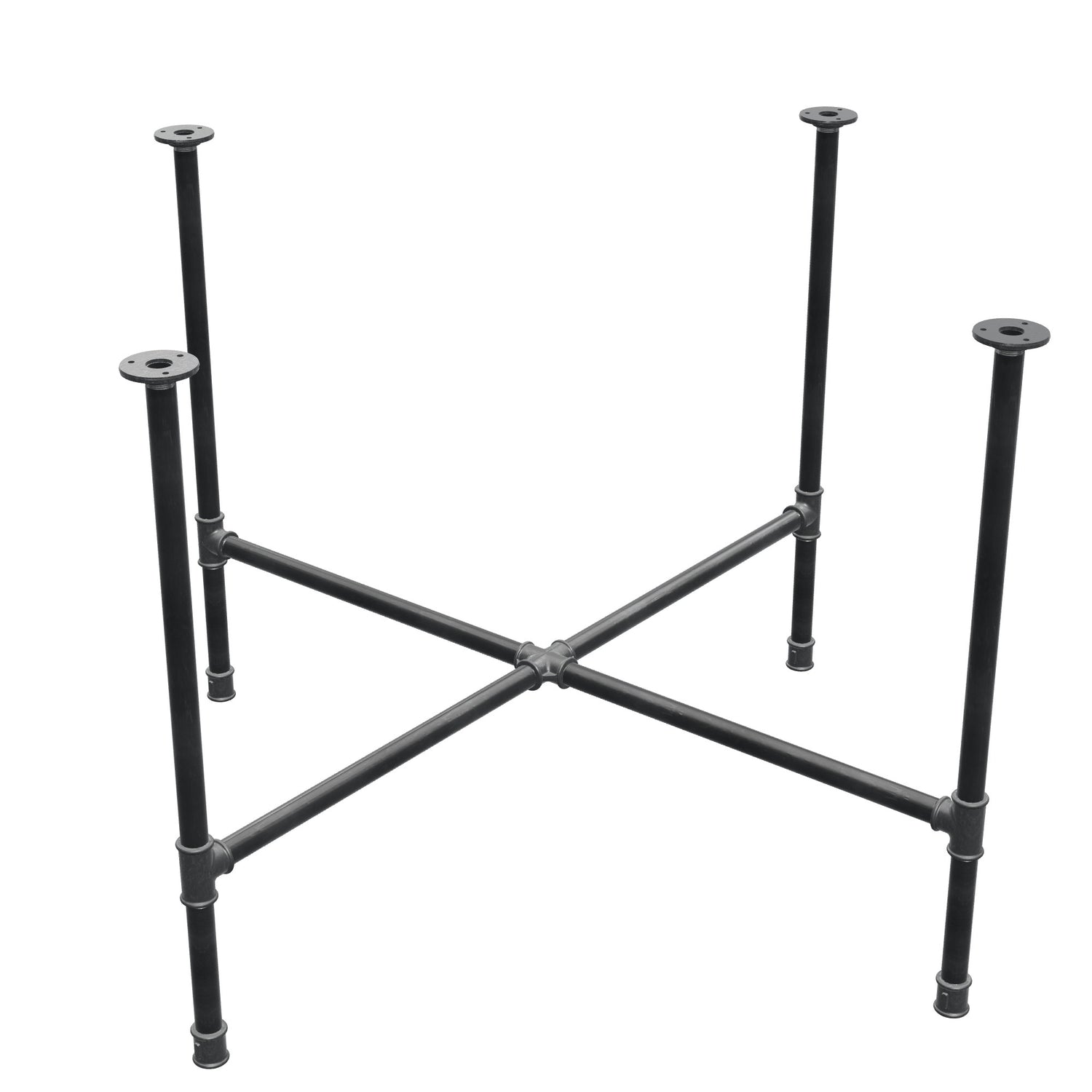

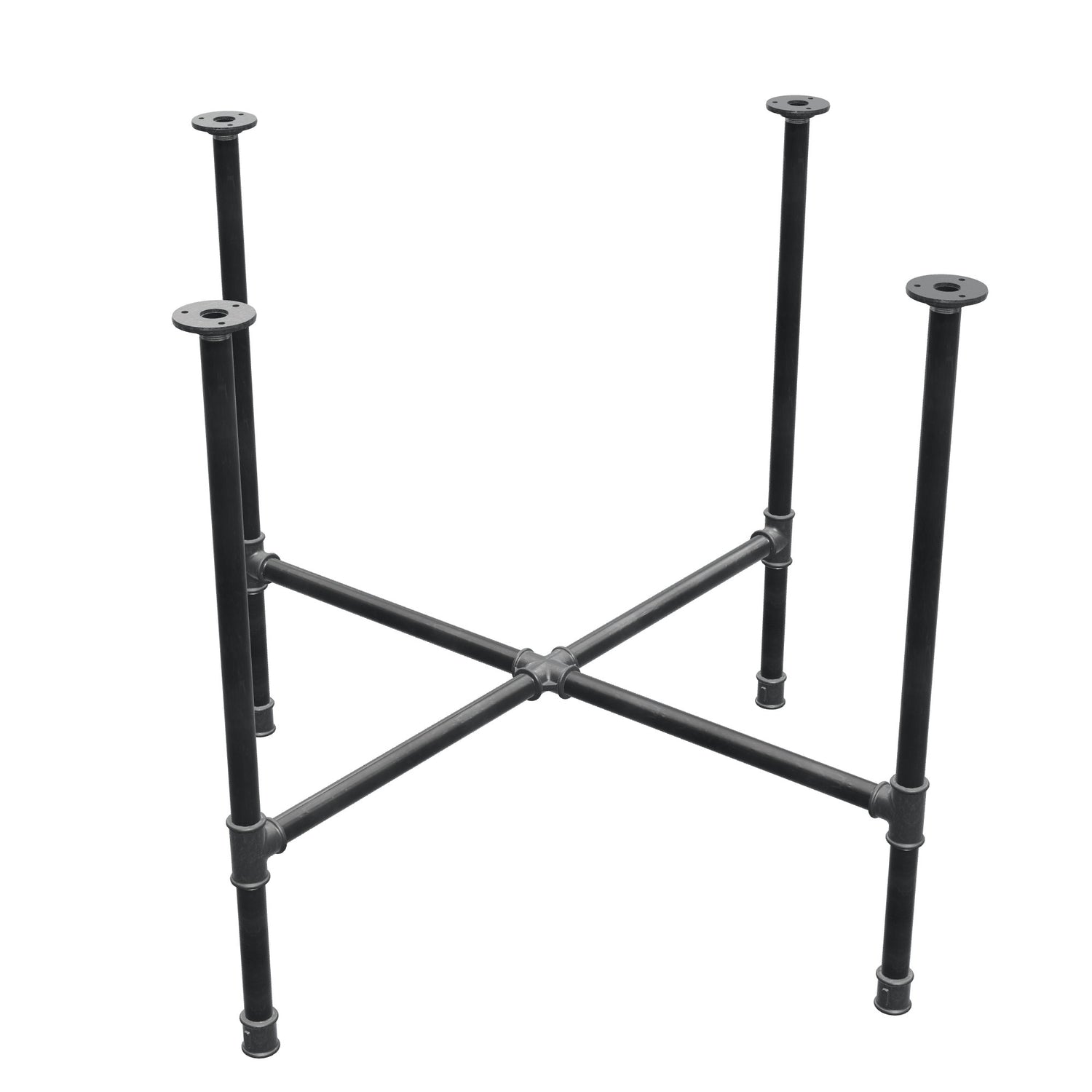

Verkrijgbaar in 2 uitvoeringen, hierboven te kiezen: grondvlak van 95 × 95 cm tot 115 × 115 cm, onderstelhoogte 74 cm.

Hetzelfde onderstel in andere buisdiameters

Dit onderstel met kruispoten bestaat in drie buisdiameters: Ø 27 mm (deze pagina), Ø 34 mm en Ø 42 mm. Hoe dikker de buis, hoe zwaarder, stabieler en uitgesprokener het onderstel; hoe dunner, hoe ingetogener de silhouetlijn. Dezelfde constructie is er ook op salontafelhoogte (32, 42 of 52 cm).

Details en bijzonderheden

Een blanke lak beschermt het gietijzer en het staal en laat tegelijk de ruwe uitstraling van het metaal zichtbaar. Neem het af met een droge doek; vermijd water en schuurmiddelen. Alleen voor binnen.

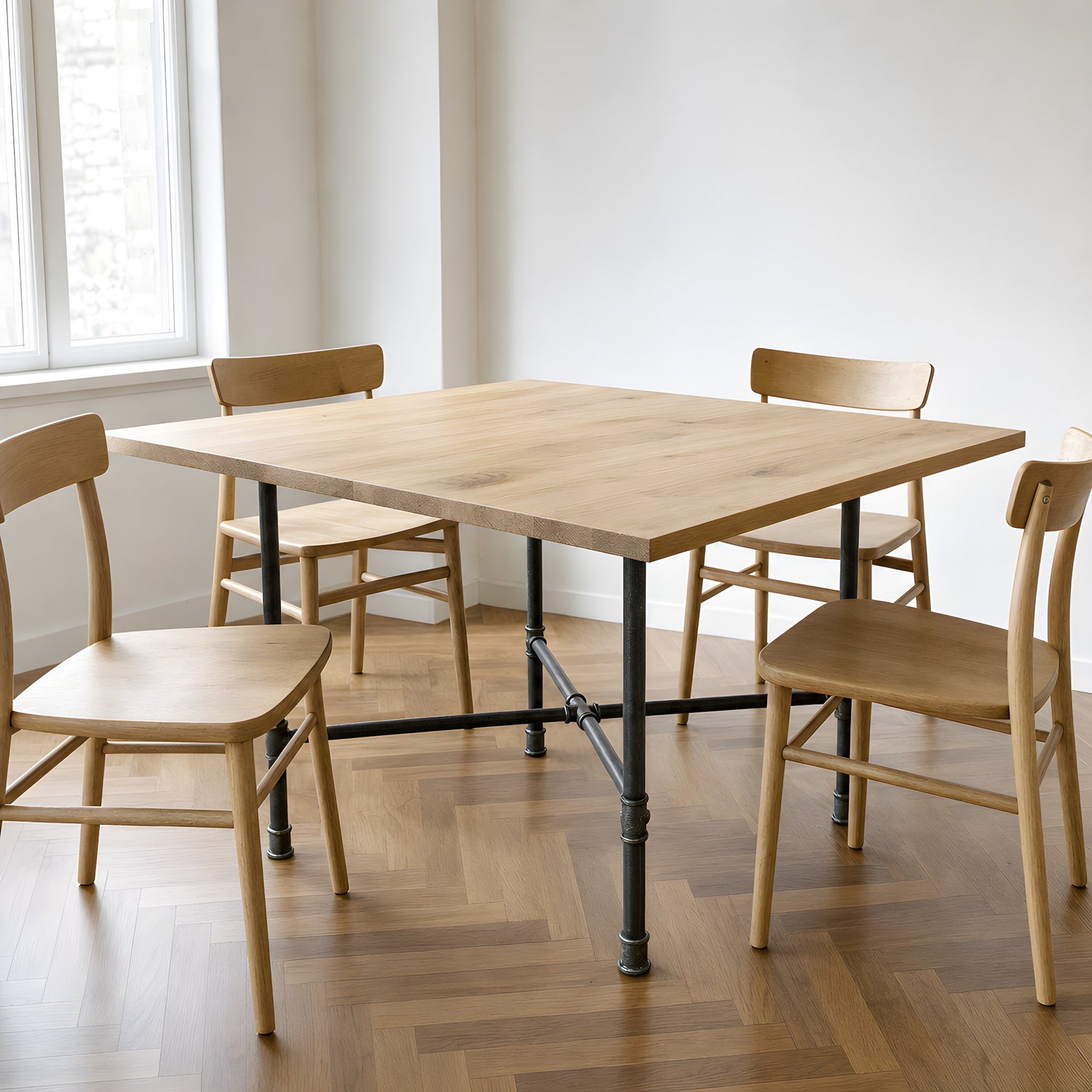

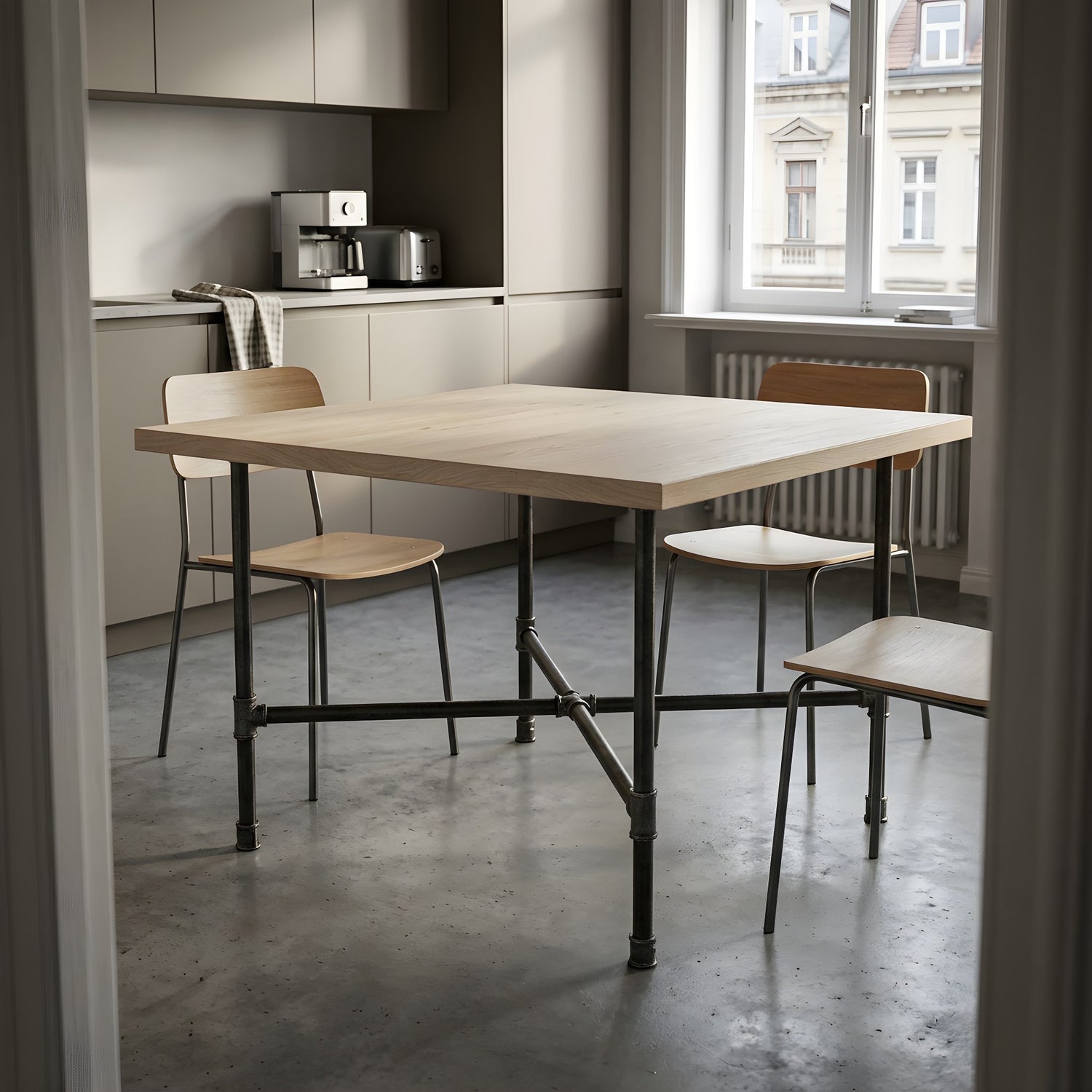

Foto's met een blad zijn sfeerbeelden; alleen het onderstel wordt verkocht.

Lichte verschillen in tint of oppervlak zijn normaal bij gietstukken: ze horen bij het rauwe, authentieke karakter van de artikelen van Home Invasion en maken elk onderstel uniek.

Op bestelling gemonteerd in ons atelier in Annecy, Frankrijk.

Gedetailleerde afmetingen

De letters verwijzen naar de tekeningen hieronder. Maten in centimeters; maat A wordt gemeten van de buitenrand van een flens tot de tegenoverliggende flens. De hartafstanden (B, C) gelden tussen de flensmiddens — handig bij het voorboren van de gaten in het blad.

Tolerantie: dit zijn nominale maten. De aandraaikracht van elke fitting en de gietwerktoleranties geven ongeveer ± 5 mm afwijking per maat. Meet het gemonteerde onderstel op voordat u uw blad boort of op maat laat zagen.

Zijaanzicht, in de as van de armen — indicatieve tekening, maten in de tabel

Bovenaanzicht — indicatieve tekening, maten in de tabel

Gewicht van het verpakte onderstel:

Voor het op maat zagen van het blad en het bevestigen aan de flenzen legt onze handleiding een industrieel bureau van buizen bouwen stap voor stap uit hoe u te werk gaat.

Liever zelf in elkaar zetten?

Aan dit onderstel is niets vastgelast: het is een volledig geschroefde constructie, zonder lasnaad en zonder lijm. Alle onderdelen staan in onze catalogus en zijn los te bestellen — genoeg om het zelf met een bahco te bouwen, de lengtes te wijzigen of er maar een deel van over te nemen.

De onderdelen van één onderstel:

Buislengtes, winkelwagen en 3D-weergave per maat:

Het gemonteerde onderstel komt daarentegen gelakt, gecontroleerd en voorzien van zijn vloerbeschermende inzetstukken, die niet apart worden verkocht.

Wielen toevoegen

Wielen met 3/4″-schroefdraadtap draai je rechtstreeks in de onderste sokken, zonder boren en zonder plaat: het is dezelfde draad als de poten, meer is niet nodig. Er zijn er vier nodig, één per poot.

Ze verhogen het onderstel: reken de totale hoogte van het wiel min de circa 1,5 cm die in de sok is geschroefd, dus 9 cm meer met een wiel van 75 mm en 11,5 cm met een van 100 mm.

Op een eettafelonderstel brengen ze het blad naar zo'n 83 cm — werkbladhoogte, geen eettafelhoogte. Precies wat je nodig hebt om er een kookeiland of een hoge serveerwagen van te maken die je van de ene muur naar de andere rolt.

Modellen met rem komen meestal op twee van de vier poten, diagonaal tegenover elkaar.
