Eettafelonderstel, gietijzer en gelakt staal, H-frame Ø 27 mm
Eettafel, bureau of sidetable: het H-onderstel in Ø 27 mm

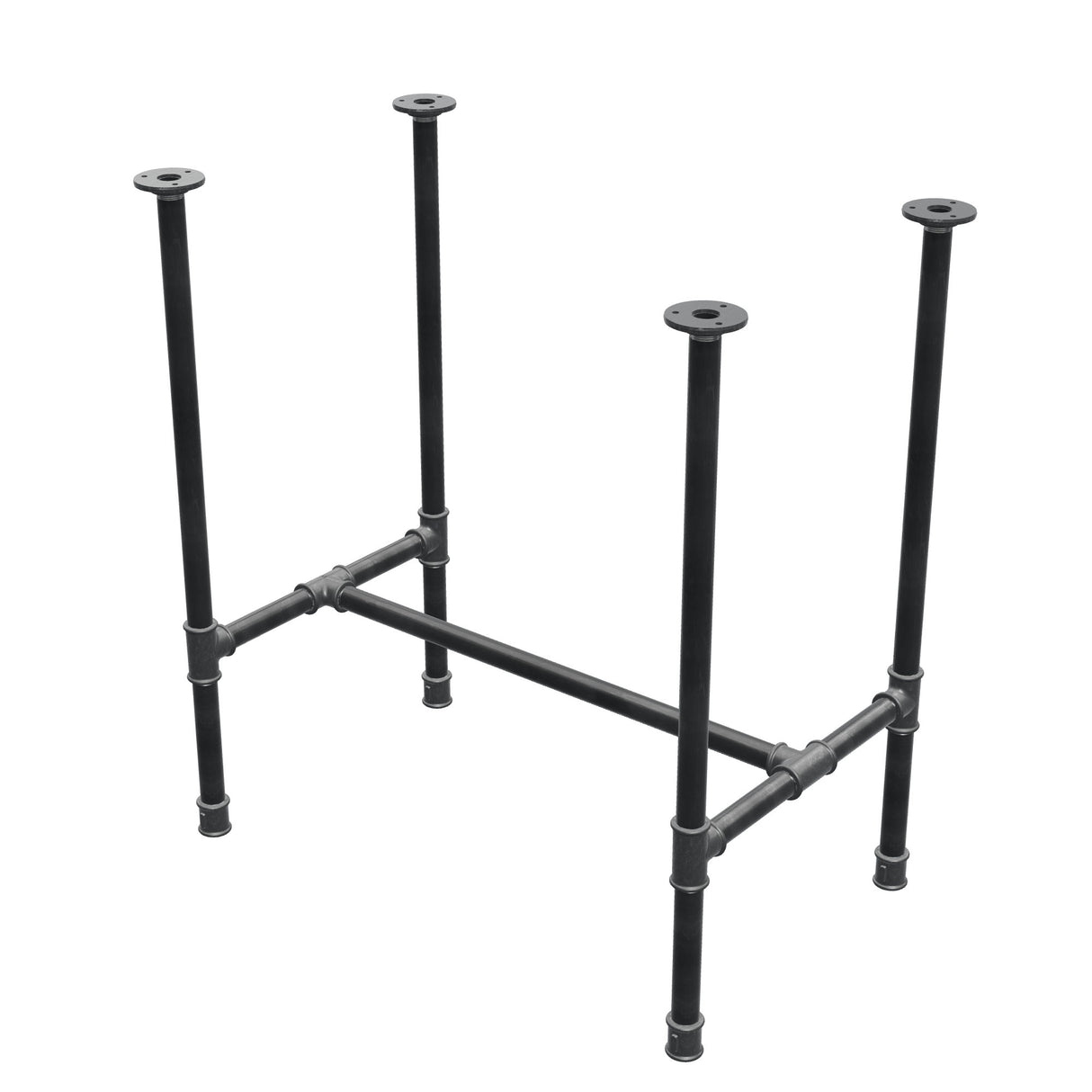

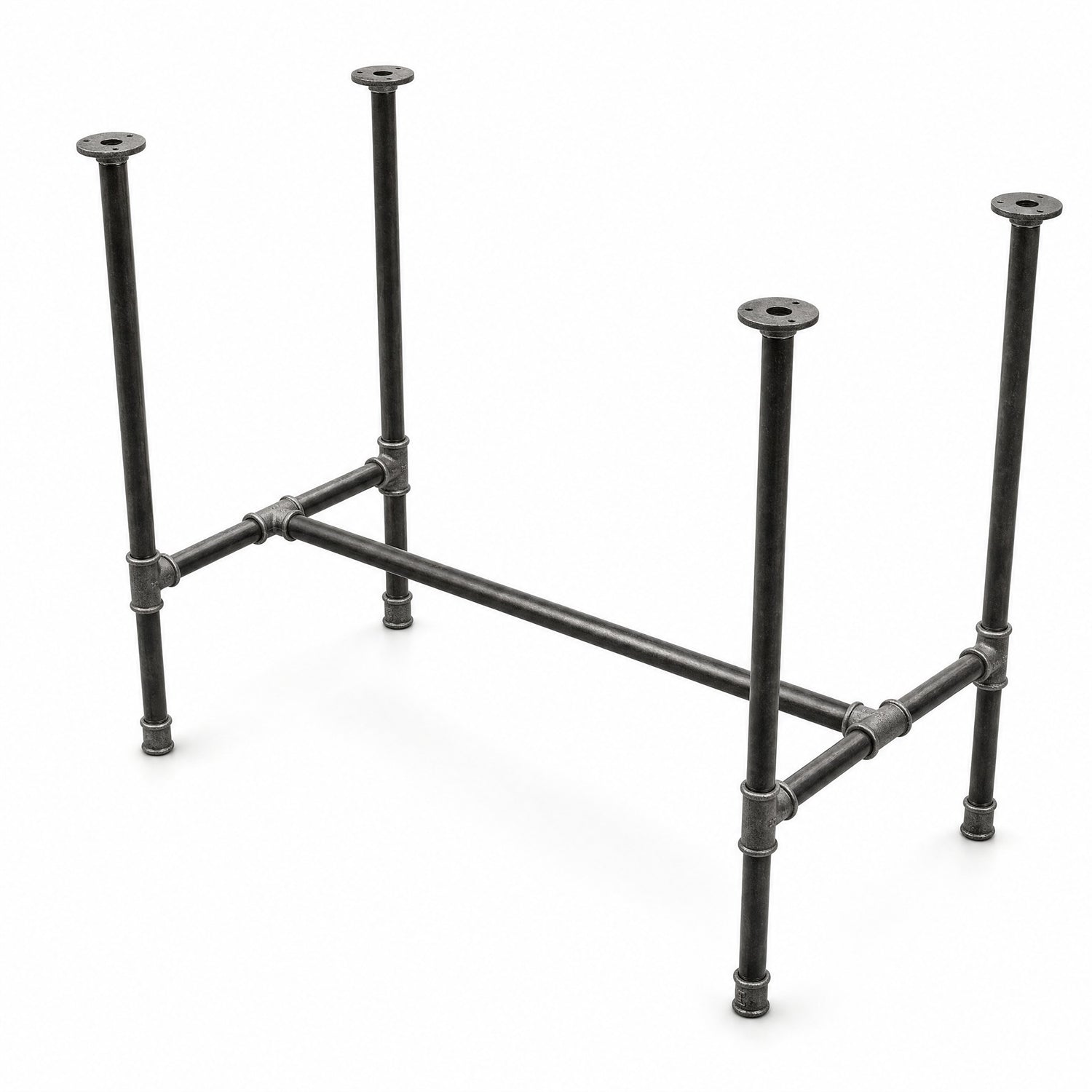

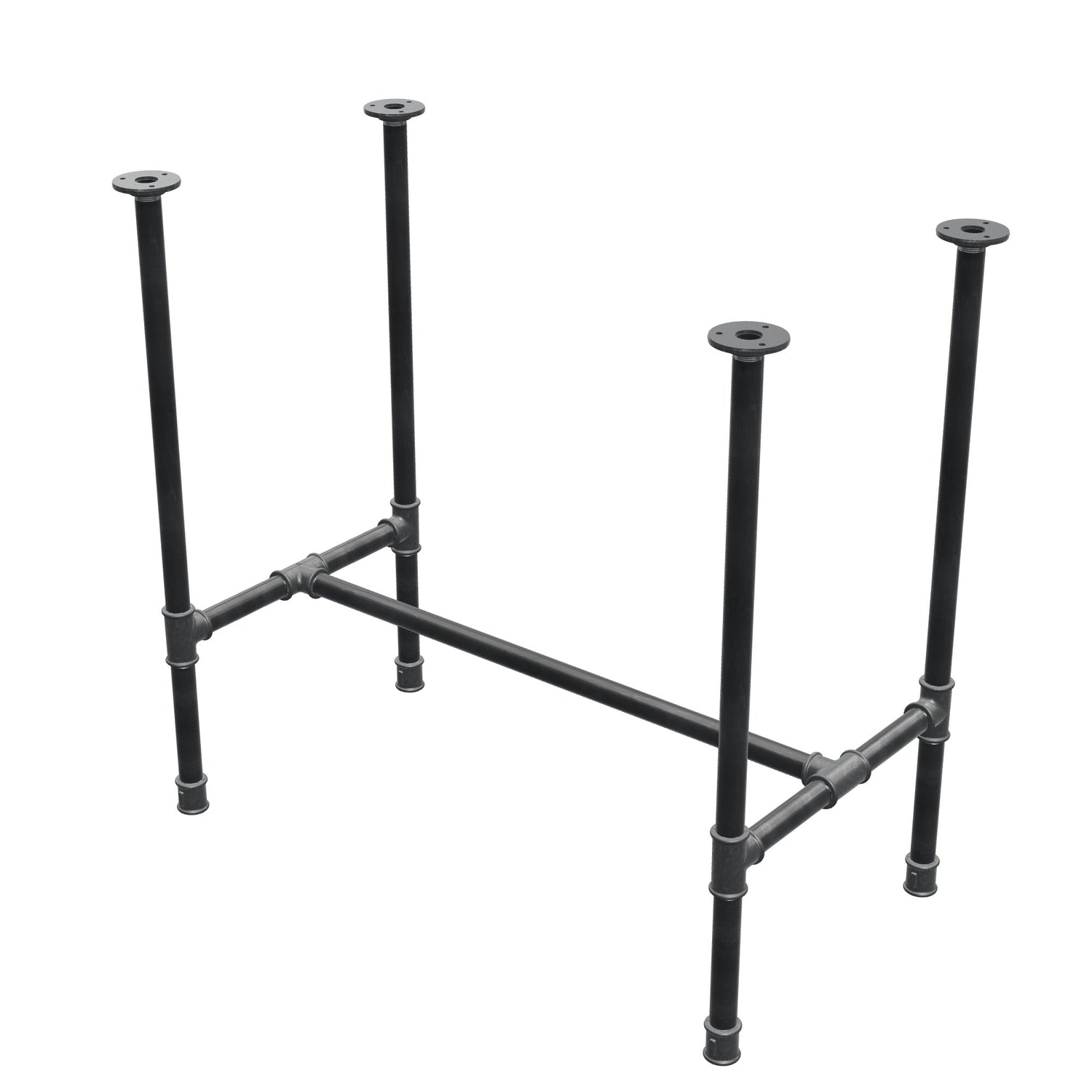

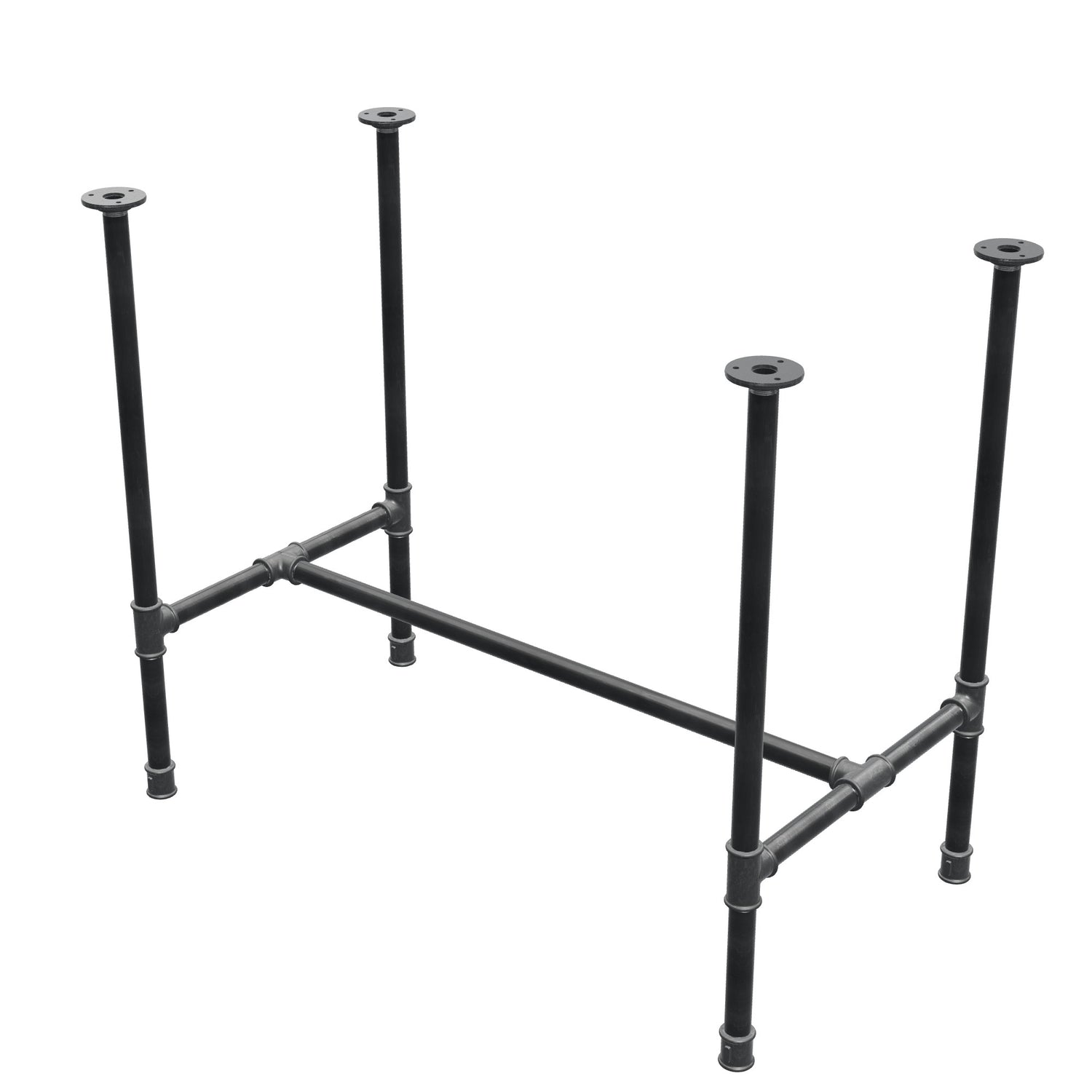

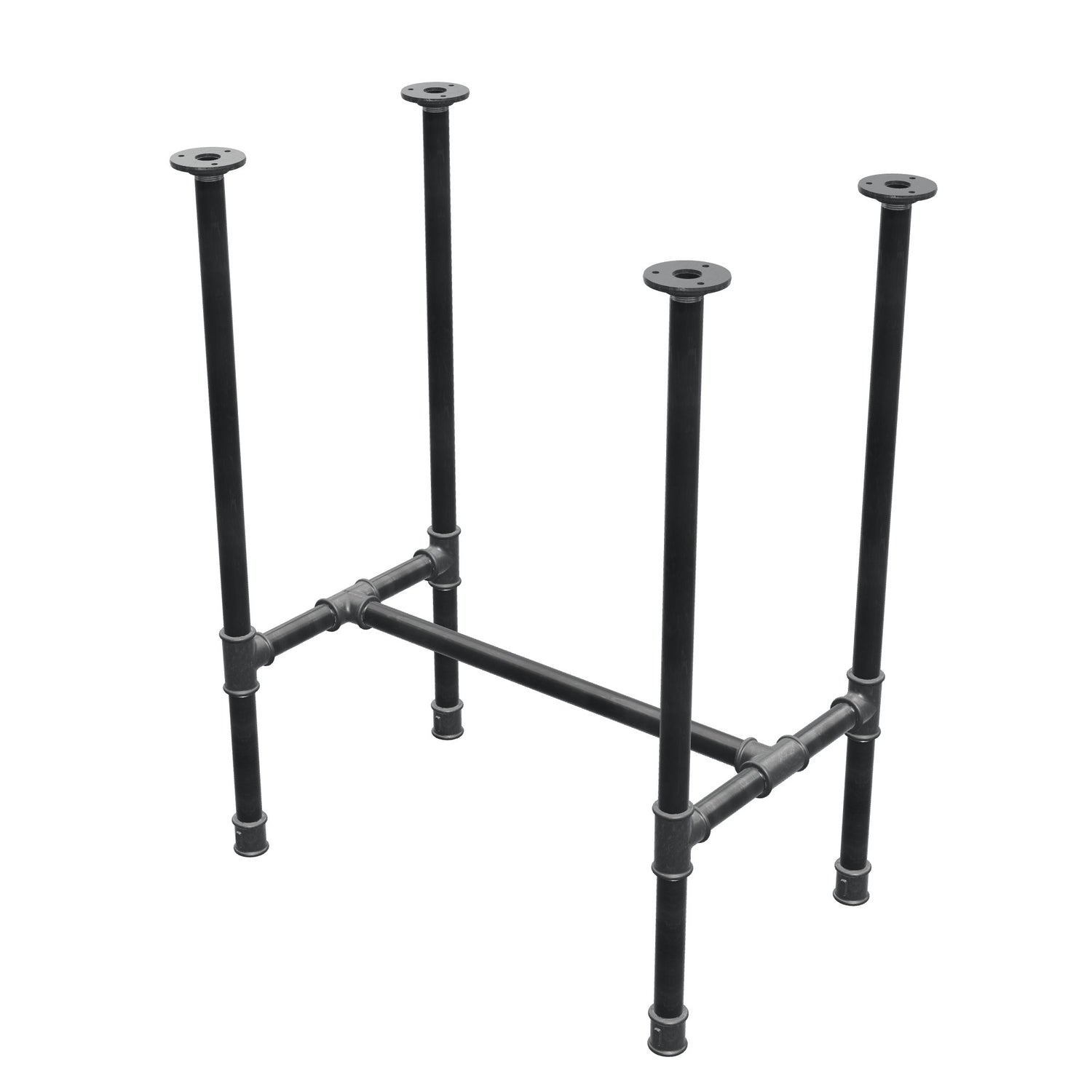

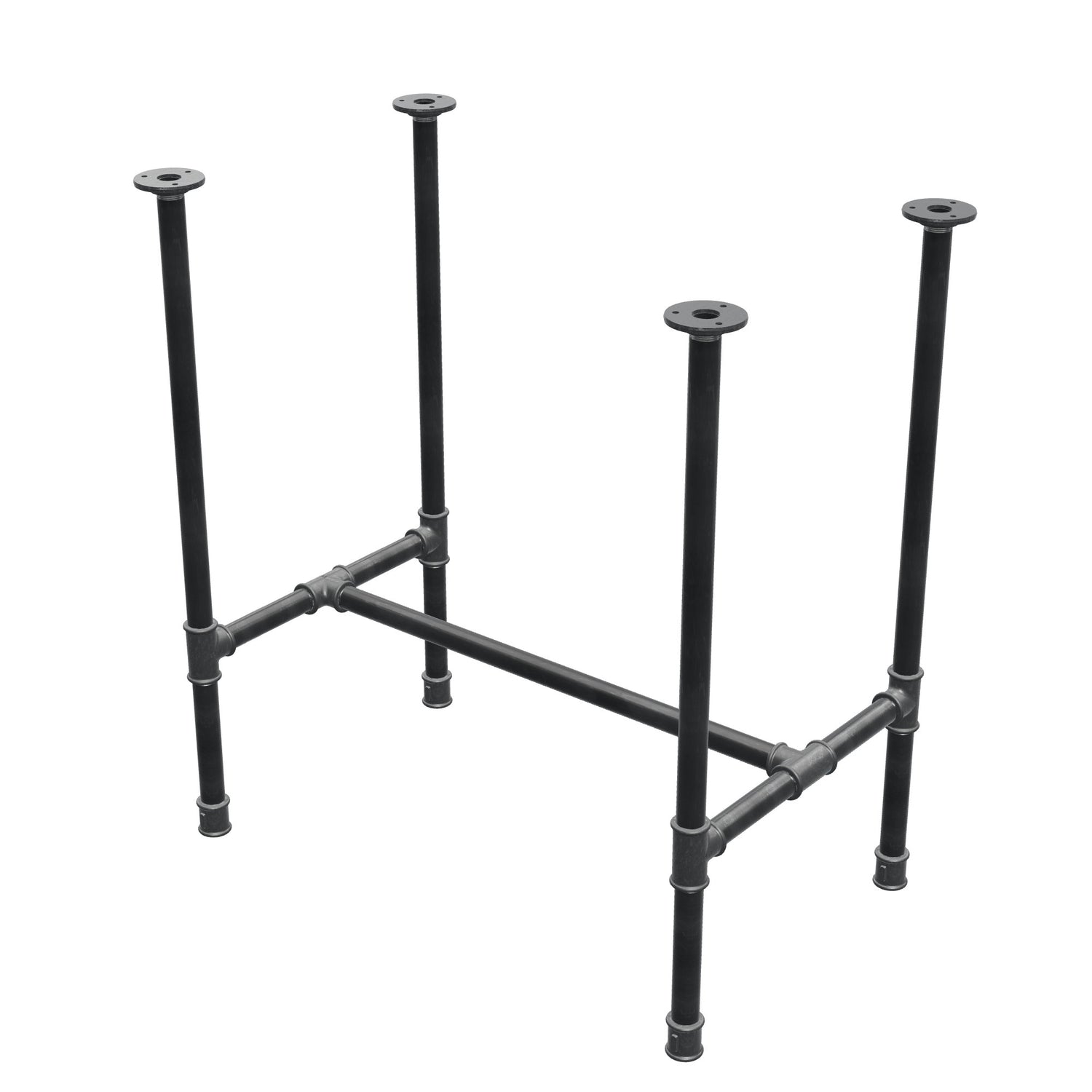

Vier poten in de hoeken, twee dwarsbalken en een middenregel: de H-vorm laat de meeste vrijheid op het blad. Opgebouwd uit zwartstalen buis van 3/4 inch (27 mm buitendiameter) en fittingen van smeedbaar gietijzer, verschijnt hij hier op eettafelhoogte. Negen formaten dekken zowel de smalle sidetable van 51 × 35 cm als de tafel voor acht van 131 × 65 cm, met het bureau ertussenin.
Een H van loodgietersfittingen, met de hand geschroefd
Twee T-stukken houden de middenregel, vier andere bekronen de poten. Daartussen lopen halve dwarsbalken van zwart staal. Elke poot loopt omhoog naar een bevestigingsflens met drie gaten en omlaag naar een mof met kunststof inzetstuk. Het geheel wordt in Annecy gemonteerd en gaat volledig uit elkaar.
Welk formaat voor welk gebruik?
Het formaat kiest u op basis van het gebruik: tot 71 × 45 cm hebt u een sidetable of een bijzettafel; van 81 × 45 tot 101 × 55 cm een bureau of een tafel voor vier; daarboven een echte eettafel. Reken op 8 tot 15 cm overstek van het blad aan elke zijde.
De hoogte is vast: 74 cm voor het onderstel alleen. Tel de dikte van uw blad erbij op voor de eindhoogte — 74 + 2 cm = 76 cm, 74 + 3 cm = 77 cm. Een eettafel ligt meestal tussen 74 en 78 cm: met een blad van 2 tot 3 cm zit u precies in die marge. De onderkant van het blad blijft vrij op 74 cm van de vloer, oftewel 27 tot 30 cm boven een gangbare stoelzitting.
De bladdikte hangt af van de overspanning tussen de poten. Tot en met maat 101 × 55 cm volstaat multiplex van 18 mm; vanaf 111 × 55 cm rekent u op massief hout van 27 mm of gelijkwaardig. Deze waarden komen overeen met een doorbuiging kleiner dan 1/300 van de overspanning bij een belasting van 100 kg/m² — de matentabel geeft elke maat afzonderlijk.
Belangrijkste kenmerken
Verkrijgbaar in 9 uitvoeringen, hierboven te kiezen: grondvlak van 51 × 35 cm tot 131 × 65 cm, onderstelhoogte 74 cm.
| Buizen | zwart staal 3/4" (20 × 27), oftewel een buitendiameter van 27 mm — zie de tabel met buisdiameters in staal |
|---|---|
| Materialen | fittingen van smeedbaar gietijzer, buizen van zwart staal (zwart of verzinkt staal?) |
| Afwerking | blanke lak, zowel op het gietijzer als op het staal, waardoor het ruwe metaal zichtbaar blijft |
| Kleur | Grijs / antracietgrijs afhankelijk van het licht |
| Blad | niet inbegrepen — de flenzen van Ø 70 mm hebben 3 gaten om het blad van uw keuze vast te schroeven, hout of glas (de juiste vloerflens kiezen) |
| Hartafstand van de flenzen | ongeveer de maat min 7 cm, zowel in de lengte als in de diepte |
| Vloerbescherming | zwarte kunststof inzetstukken onder elke poot |
| Montage | wordt deels gemonteerd geleverd — bij ontvangst schroeft u nog enkele fittingen vast (schroefdraadfittingen goed vastdraaien) en bevestigt u uw blad aan de flenzen |
| Gewicht | 8,1 tot 10,4 kg afhankelijk van de uitvoering (tabel hieronder) |
Hetzelfde onderstel in andere buisdiameters
Dit onderstel in H-vorm bestaat in drie buisdiameters: Ø 27 mm (deze pagina), Ø 34 mm en Ø 42 mm. Hoe dikker de buis, hoe zwaarder, stabieler en uitgesprokener het onderstel; hoe dunner, hoe ingetogener de silhouetlijn. Dezelfde constructie is er ook op salontafelhoogte (32, 42 of 52 cm).
Details en bijzonderheden
Een blanke lak beschermt het gietijzer en het staal en laat tegelijk de ruwe uitstraling van het metaal zichtbaar. Neem het af met een droge doek; vermijd water en schuurmiddelen. Alleen voor binnen.

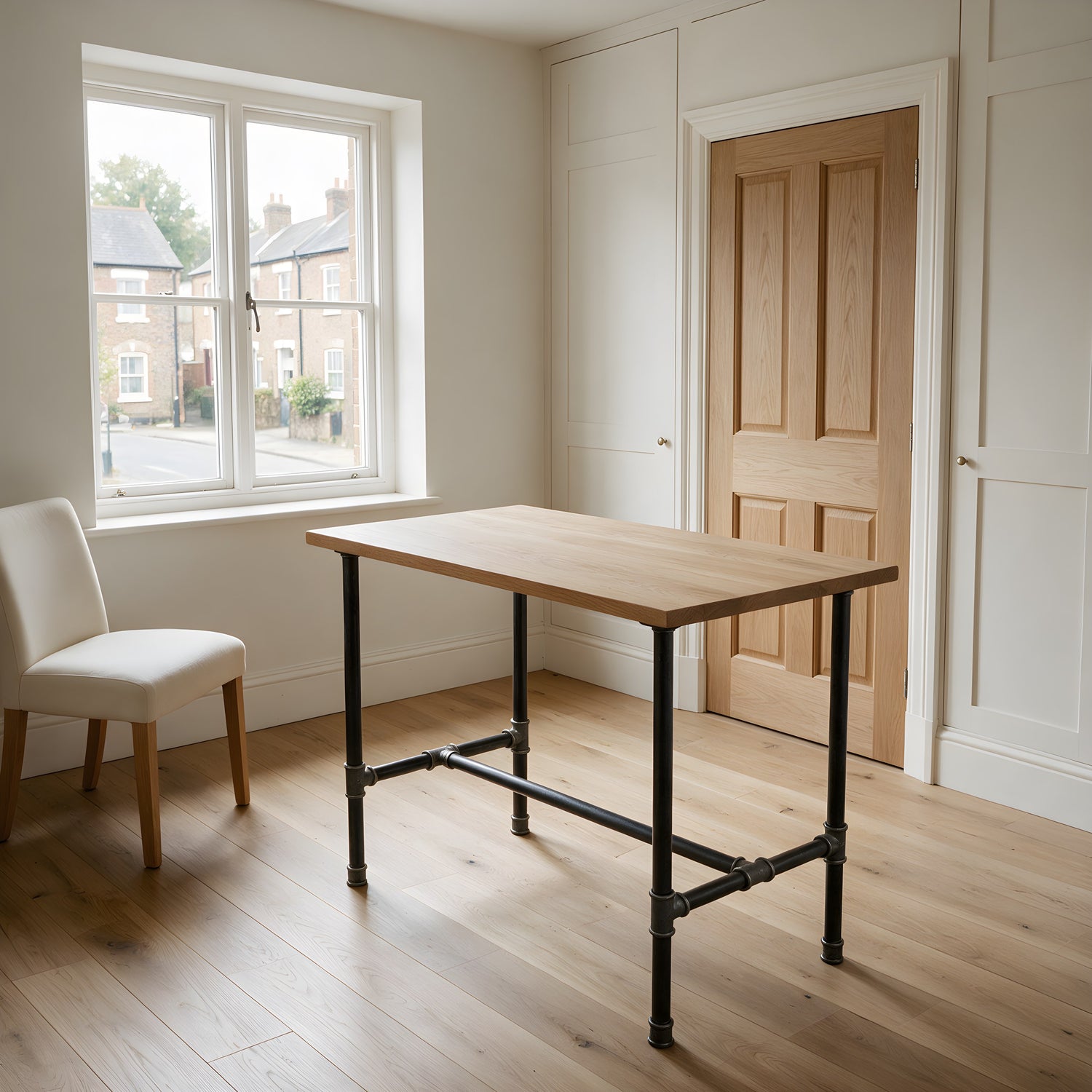

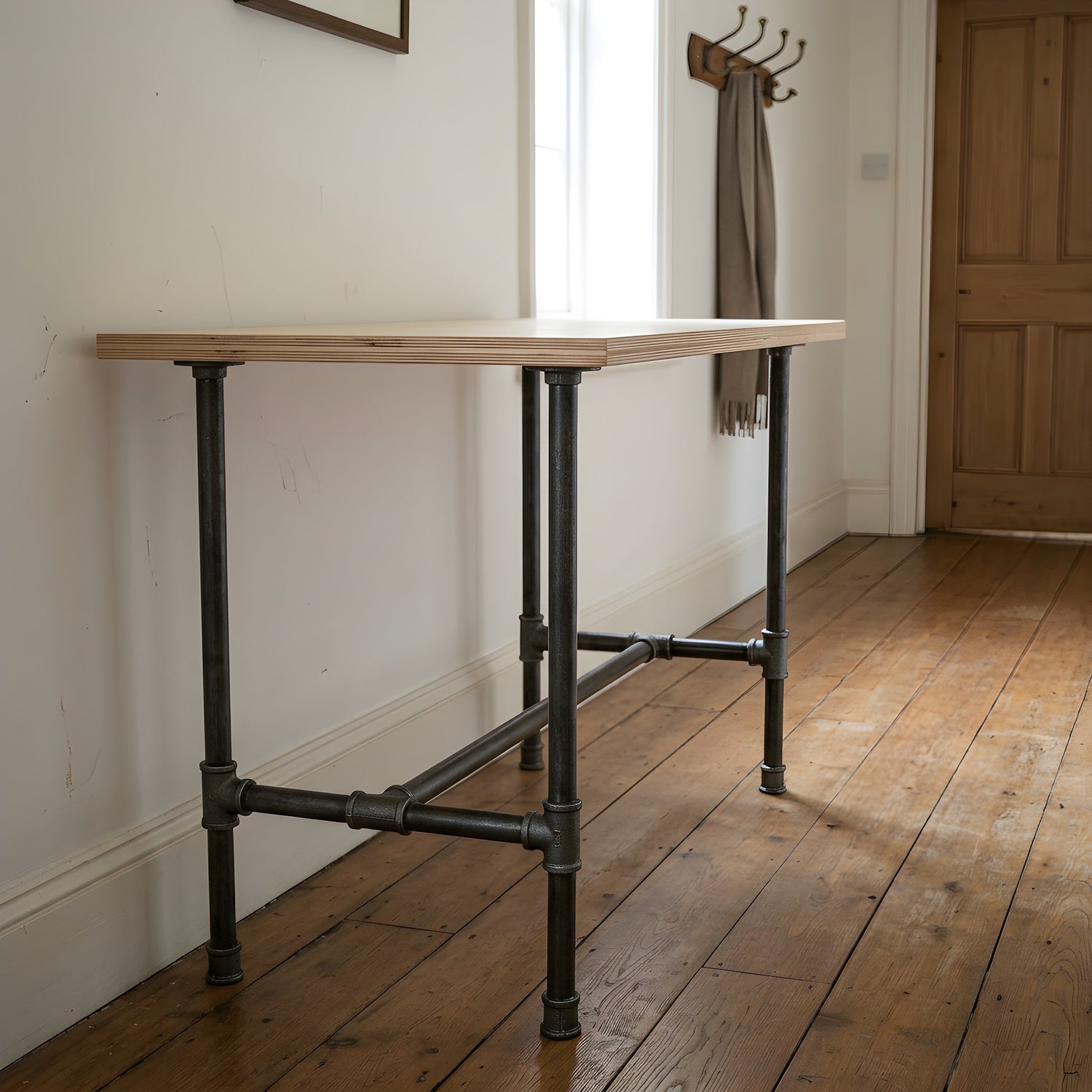

Foto's met een blad zijn sfeerbeelden; alleen het onderstel wordt verkocht.
Lichte verschillen in tint of oppervlak zijn normaal bij gietstukken: ze horen bij het rauwe, authentieke karakter van de artikelen van Home Invasion en maken elk onderstel uniek.
Op bestelling gemonteerd in ons atelier in Annecy, Frankrijk.
Gedetailleerde afmetingen
De letters verwijzen naar de tekeningen hieronder. Maten in centimeters; maat A wordt gemeten van de buitenrand van een flens tot de tegenoverliggende flens. De hartafstanden (B, D) gelden tussen de flensmiddens — handig bij het voorboren van de gaten in het blad.
Tolerantie: dit zijn nominale maten. De aandraaikracht van elke fitting en de gietwerktoleranties geven ongeveer ± 5 mm afwijking per maat. Meet het gemonteerde onderstel op voordat u uw blad boort of op maat laat zagen.
Zijaanzicht, in de lengterichting — indicatieve tekening, maten in de tabel
Bovenaanzicht — indicatieve tekening, maten in de tabel
| Maat | A – totale lengte | B – hartafstand (lengte) | C – totale diepte | D – hartafstand (diepte) | Min. bladdikte |
|---|---|---|---|---|---|

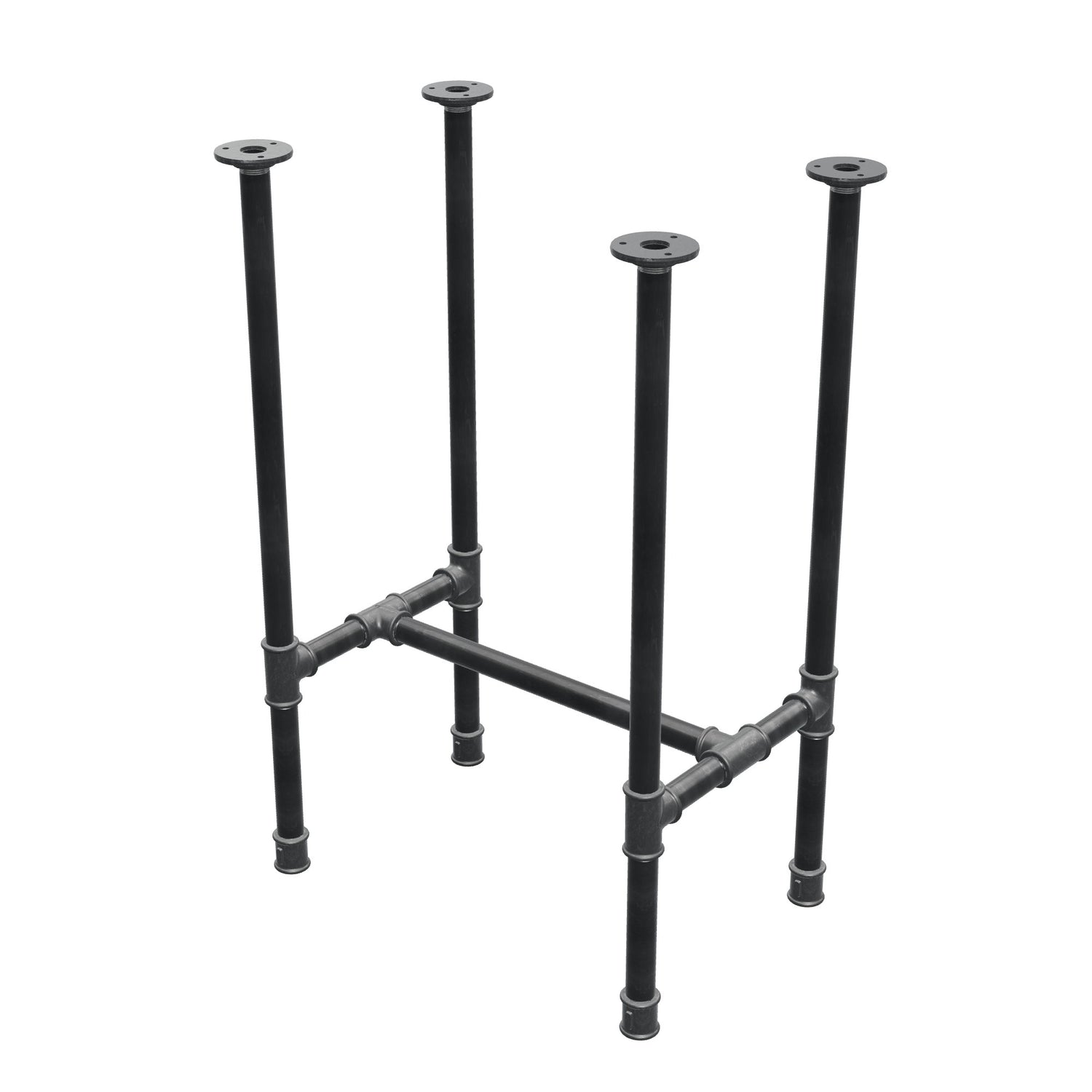

| 51 × 35 cm | 51,1 | 44,1 | 34,7 | 27,7 | multiplex 18 mm |
| 61 × 39 cm | 61,1 | 54,1 | 38,7 | 31,7 | multiplex 18 mm |
| 71 × 45 cm | 71,1 | 64,1 | 44,7 | 37,7 | multiplex 18 mm |
| 81 × 45 cm | 81,1 | 74,1 | 44,7 | 37,7 | multiplex 18 mm |
| 91 × 51 cm | 91,1 | 84,1 | 50,7 | 43,7 | multiplex 18 mm |

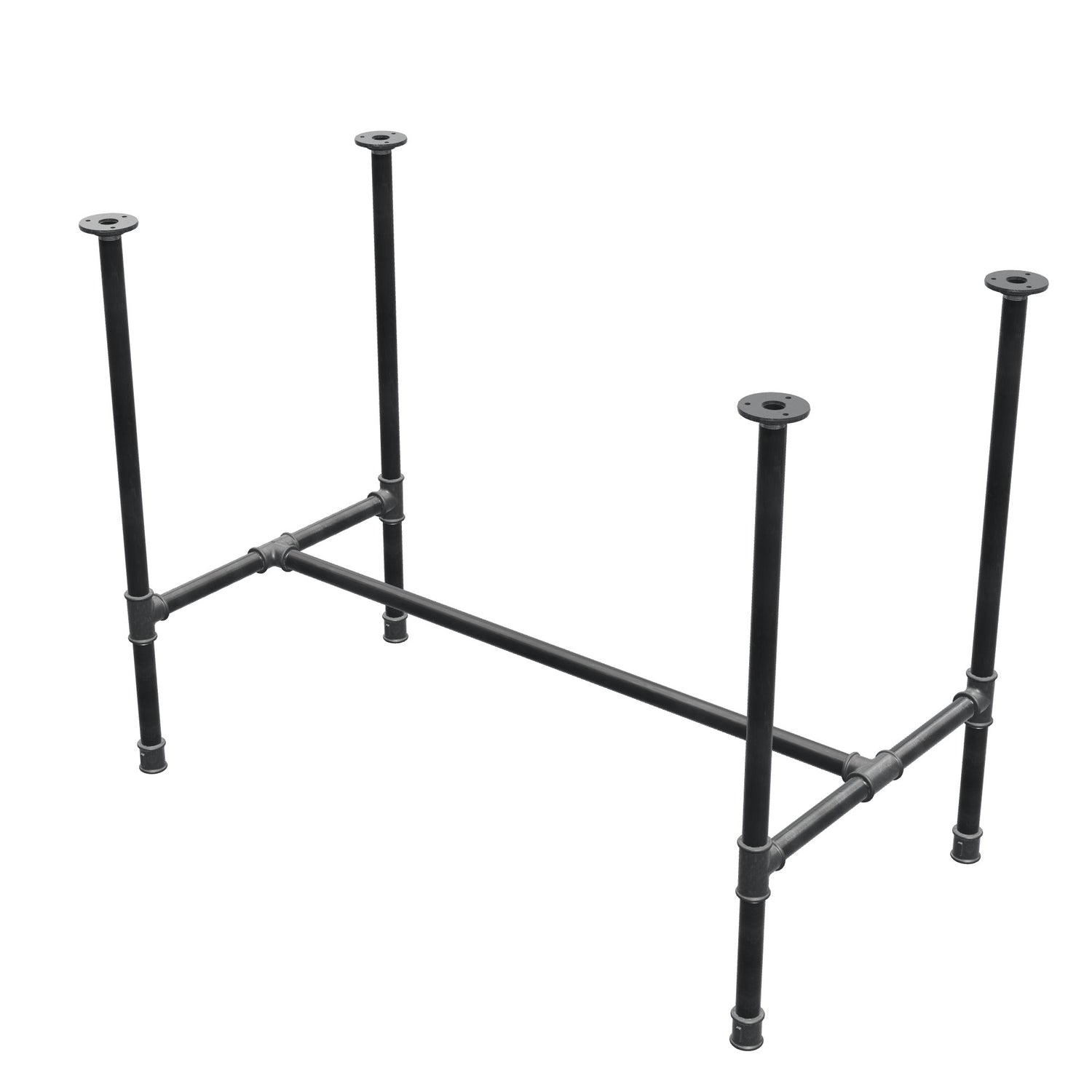

| 101 × 55 cm | 101,1 | 94,1 | 54,7 | 47,7 | multiplex 18 mm |

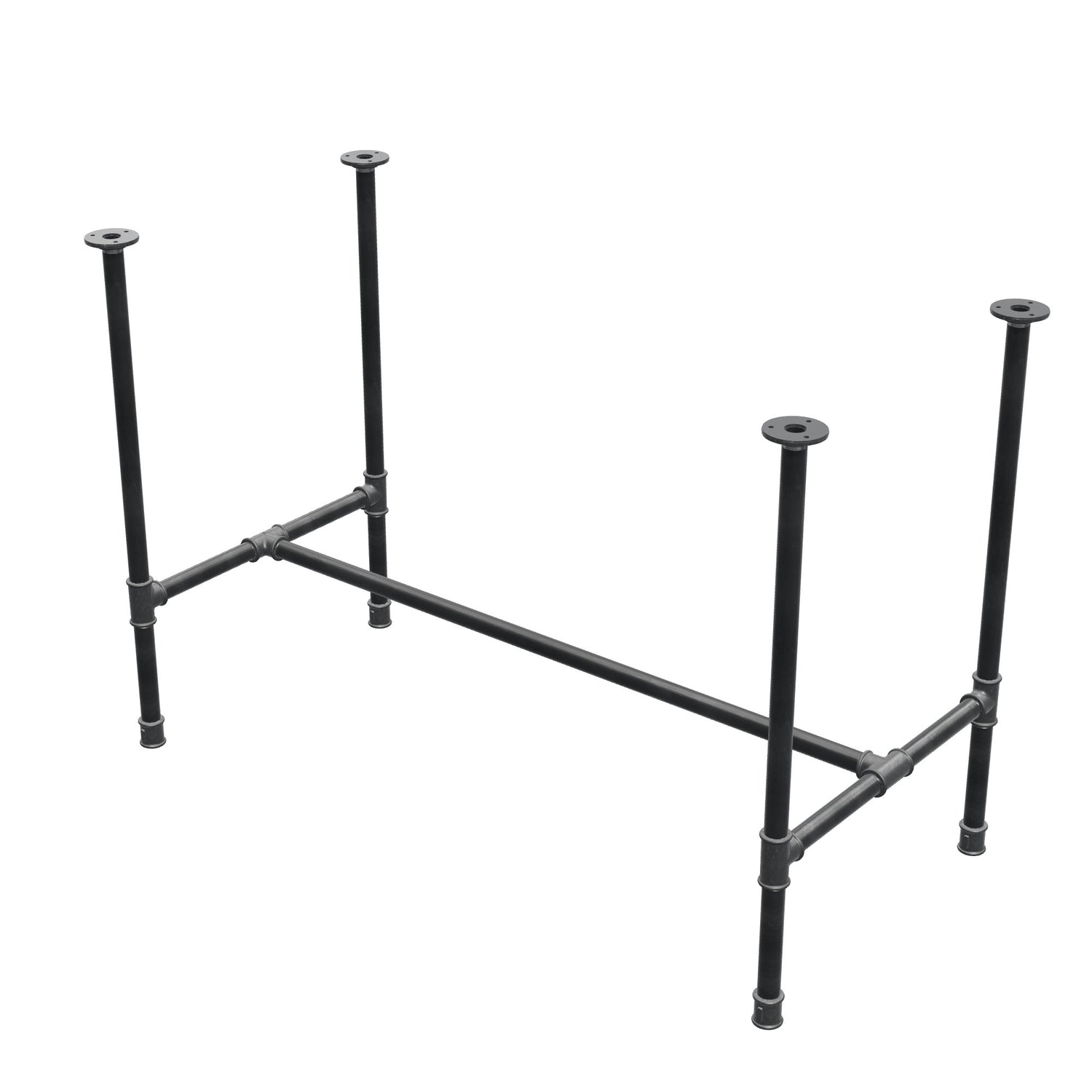

| 111 × 55 cm | 111,1 | 104,1 | 54,7 | 47,7 | massief 27 mm |

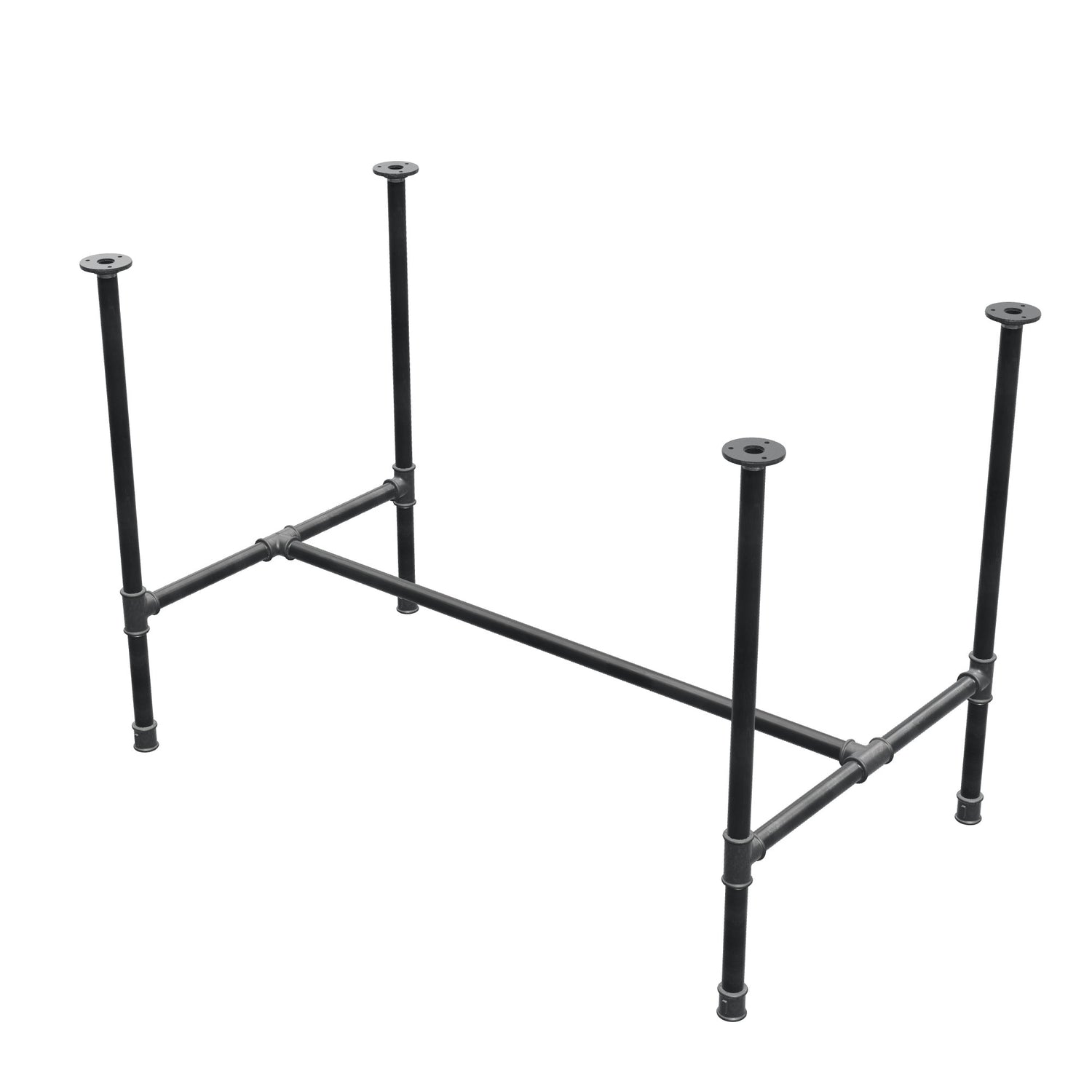

| 111 × 65 cm | 111,1 | 104,1 | 64,7 | 57,7 | massief 27 mm |

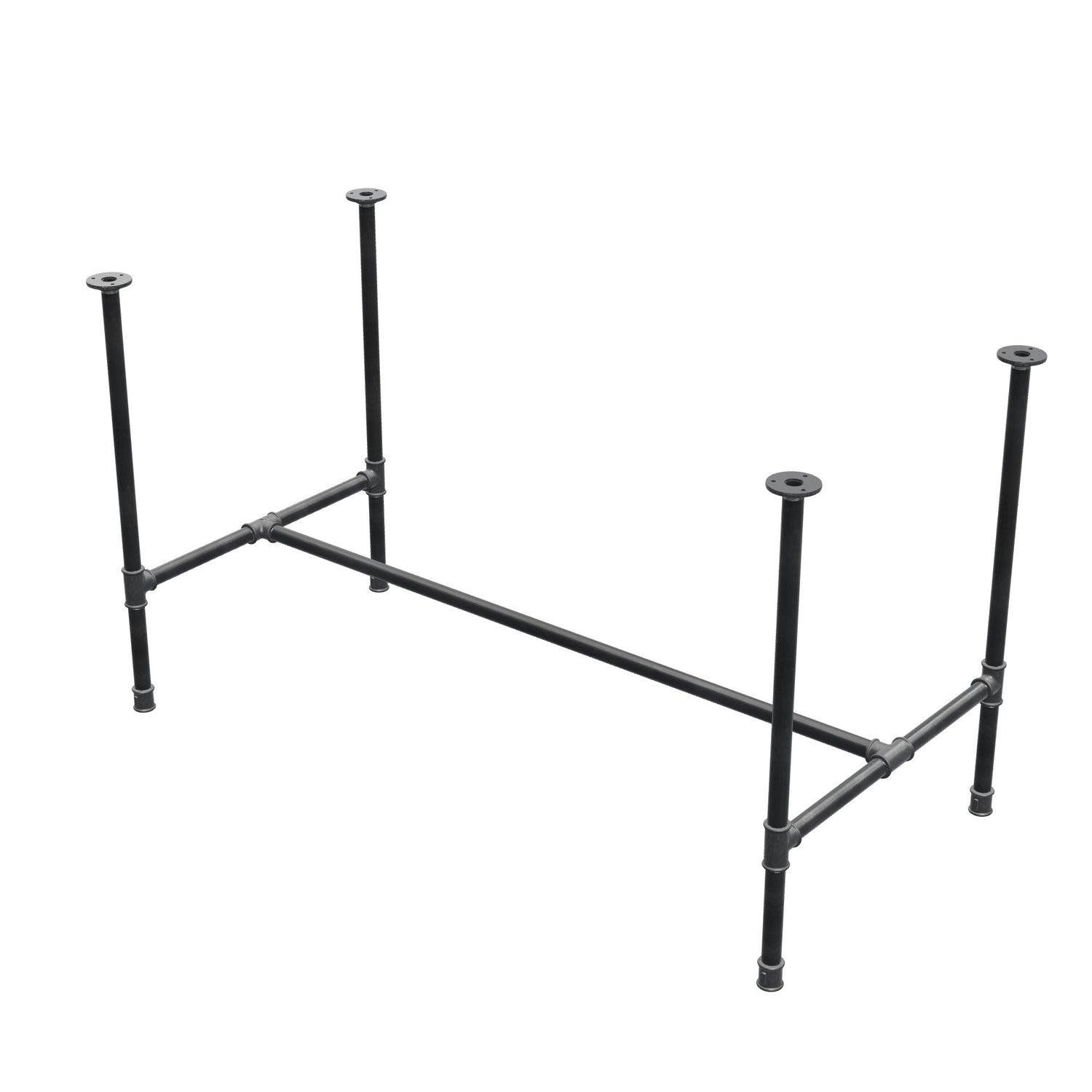

| 131 × 65 cm | 131,1 | 124,1 | 64,7 | 57,7 | massief 27 mm |
| E – totale hoogte | F – hoogte van de dwarsbalk-as |
|---|---|
| 74,5 | 22,4 |
Gewicht van het verpakte onderstel:
| Formaat | Gewicht |
|---|---|
| 51 × 35 cm | 8,1 kg |
| 61 × 39 cm | 8,4 kg |
| 71 × 45 cm | 8,8 kg |
| 81 × 45 cm | 8,9 kg |
| 91 × 51 cm | 9,3 kg |
| 101 × 55 cm | 9,5 kg |
| 111 × 55 cm | 9,8 kg |
| 111 × 65 cm | 10,1 kg |
| 131 × 65 cm | 10,4 kg |
Voor het op maat zagen van het blad en het bevestigen aan de flenzen legt onze handleiding een industrieel bureau van buizen bouwen stap voor stap uit hoe u te werk gaat.
Liever zelf in elkaar zetten?
Hier is niets gelast: het onderstel is een set fittingen die in elkaar zijn geschroefd en die je opnieuw kunt samenstellen, verlengen of demonteren. Elk onderdeel is los verkrijgbaar in onze catalogus, en de buislengtes zijn standaardmaten, geen speciale zaagwerken.
De onderdelen van één onderstel:
| Onderdeel | Aantal |
|---|---|
| T-stuk gelijk binnendraad, zwart gietijzer Ø 27 mm | 6 |
| Vloerflens, zwart gietijzer Ø 27 mm | 4 |
| Sok gelijk, zwart gietijzer Ø 27 mm | 4 |
| Zwarte stalen buis met schroefdraad Ø 27 mm | 13 |
Buislengtes, winkelwagen en 3D-weergave per maat:
| Formaat | Benodigde buizen | Winkelwagen | 3D-weergave |
|---|---|---|---|
| 51 × 35 cm | 4 × 100 mm, 4 × 180 mm, 1 × 400 mm, 4 × 500 mm | De 27 onderdelen toevoegen | Configurator openen |
| 61 × 39 cm | 4 × 120 mm, 4 × 180 mm, 5 × 500 mm | De 27 onderdelen toevoegen | Configurator openen |
| 71 × 45 cm | 4 × 150 mm, 4 × 180 mm, 4 × 500 mm, 1 × 600 mm | De 27 onderdelen toevoegen | Configurator openen |
| 81 × 45 cm | 4 × 150 mm, 4 × 180 mm, 4 × 500 mm, 1 × 700 mm | De 27 onderdelen toevoegen | Configurator openen |
| 91 × 51 cm | 8 × 180 mm, 4 × 500 mm, 1 × 800 mm | De 27 onderdelen toevoegen | Configurator openen |
| 101 × 55 cm | 4 × 180 mm, 4 × 200 mm, 4 × 500 mm, 1 × 900 mm | De 27 onderdelen toevoegen | Configurator openen |
| 111 × 55 cm | 4 × 180 mm, 4 × 200 mm, 4 × 500 mm, 1 × 1000 mm | De 27 onderdelen toevoegen | Configurator openen |
| 111 × 65 cm | 4 × 180 mm, 4 × 250 mm, 4 × 500 mm, 1 × 1000 mm | De 27 onderdelen toevoegen | Configurator openen |
| 131 × 65 cm | 4 × 180 mm, 4 × 250 mm, 4 × 500 mm, 1 × 1200 mm | De 27 onderdelen toevoegen | Configurator openen |
Het gemonteerde onderstel komt daarentegen gelakt, gecontroleerd en voorzien van zijn vloerbeschermende inzetstukken, die niet apart worden verkocht.
Wielen toevoegen
Wielen met 3/4″-schroefdraadtap draai je rechtstreeks in de onderste sokken, zonder boren en zonder plaat: het is dezelfde draad als de poten, meer is niet nodig. Er zijn er vier nodig, één per poot.
Ze verhogen het onderstel: reken de totale hoogte van het wiel min de circa 1,5 cm die in de sok is geschroefd, dus 9 cm meer met een wiel van 75 mm en 11,5 cm met een van 100 mm.
Op een eettafelonderstel brengen ze het blad naar zo'n 83 cm — werkbladhoogte, geen eettafelhoogte. Precies wat je nodig hebt om er een kookeiland of een hoge serveerwagen van te maken die je van de ene muur naar de andere rolt.
| Model | Rem | Totale hoogte |
|---|---|---|
| Wiel 75 mm, rubber | met rem | 105 mm |
| Wiel 75 mm, gietijzer | met rem | 105 mm |
| Wiel 75 mm, rubber | zonder rem | 105 mm |
| Wiel 75 mm, gietijzer | zonder rem | 105 mm |
| Wiel 100 mm, rubber | met rem | 130 mm |
| Wiel 100 mm, gietijzer | met rem | 130 mm |
| Wiel 100 mm, rubber | zonder rem | 130 mm |
| Wiel 100 mm, gietijzer | zonder rem | 130 mm |
Modellen met rem komen meestal op twee van de vier poten, diagonaal tegenover elkaar.
