Eettafelonderstel, gietijzer en gelakt staal, H-frame Ø 34 mm
De H-vorm op tafelhoogte, in buis Ø 34 mm

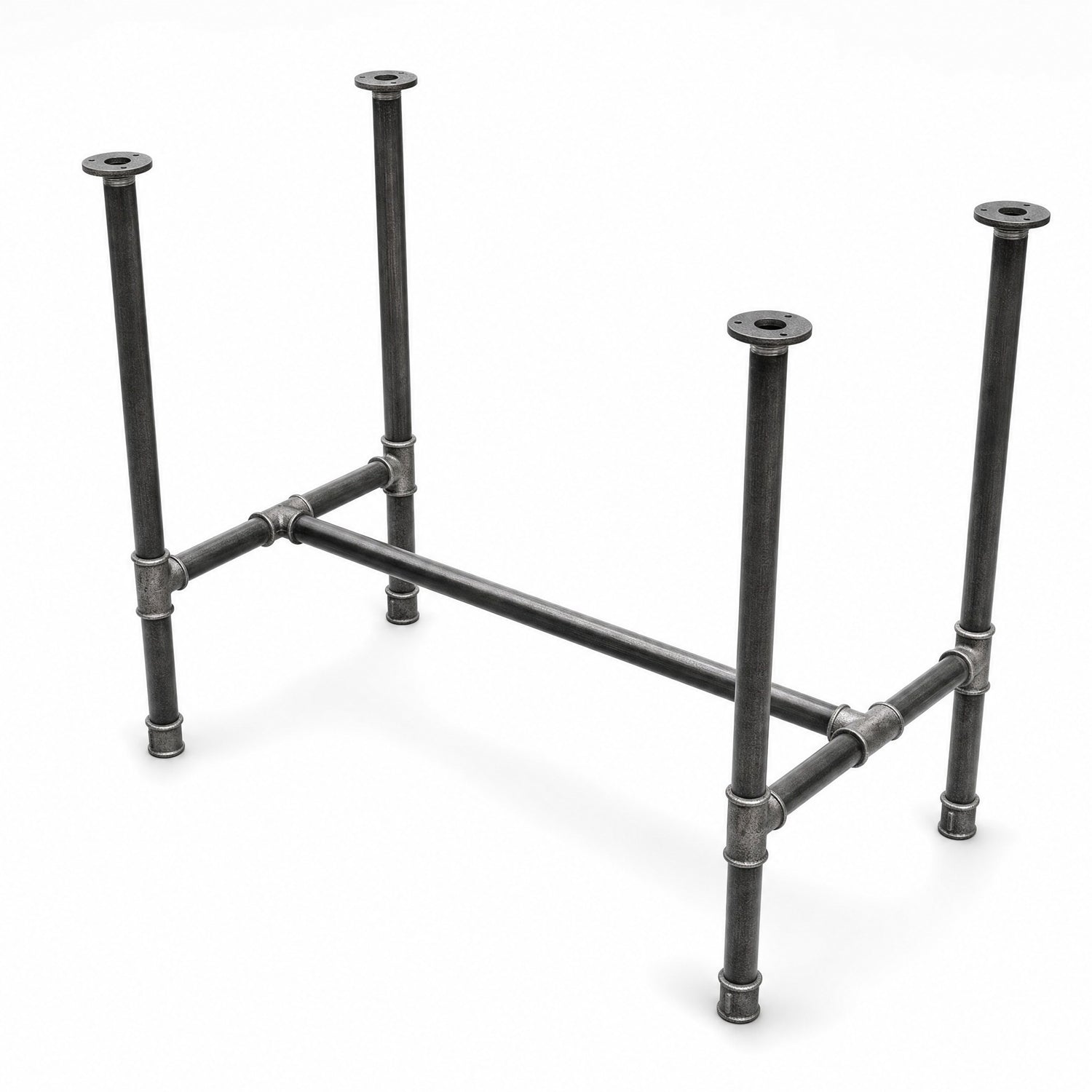

Dit is het referentieformaat voor een eettafel of een groot bureau: vier poten in de hoeken, niets in het midden en ruimte voor de benen. De zwartstalen buis van 1 inch (34 mm buitendiameter) geeft het onderstel de stijfheid die nodig is over grote lengtes, tot 132 cm. Fittingen van smeedbaar gietijzer, zwart gelakte afwerking.
Zes gietijzeren T-stukken en veel schroefdraad
De middenregel verbindt twee T-stukken; vanaf elk ervan lopen twee halve dwarsbalken naar de pootstukken. Vanuit elk T-stuk loopt een buis van 50 cm omhoog naar de bladflens en een korte buis omlaag naar de mof met kunststof inzetstuk. Geen lasnaad, geen lijm: het onderstel wordt met de hand vastgeschroefd in Annecy.
Uw formaat kiezen
Het formaat leest u af op het grondvlak. Reken op 8 tot 15 cm overstek van het blad aan elke zijde: een onderstel van 132 × 66 cm draagt een blad van ongeveer 150 × 85 cm, goed voor zes tot acht personen. Voor een bureau laat een kleiner overstek aan de achterzijde toe het meubel tegen de muur te schuiven.
De hoogte is vast: 75 cm voor het onderstel alleen. Tel de dikte van uw blad erbij op voor de eindhoogte — 75 + 2 cm = 77 cm, 75 + 3 cm = 78 cm. Een eettafel ligt meestal tussen 74 en 78 cm: met een blad van 2 tot 3 cm zit u precies in die marge. De onderkant van het blad blijft vrij op 75 cm van de vloer, oftewel 27 tot 30 cm boven een gangbare stoelzitting.
De bladdikte hangt af van de overspanning tussen de poten. Tot en met maat 102 × 56 cm volstaat multiplex van 18 mm; vanaf 112 × 56 cm rekent u op massief hout van 27 mm of gelijkwaardig. Deze waarden komen overeen met een doorbuiging kleiner dan 1/300 van de overspanning bij een belasting van 100 kg/m² — de matentabel geeft elke maat afzonderlijk.
Belangrijkste kenmerken

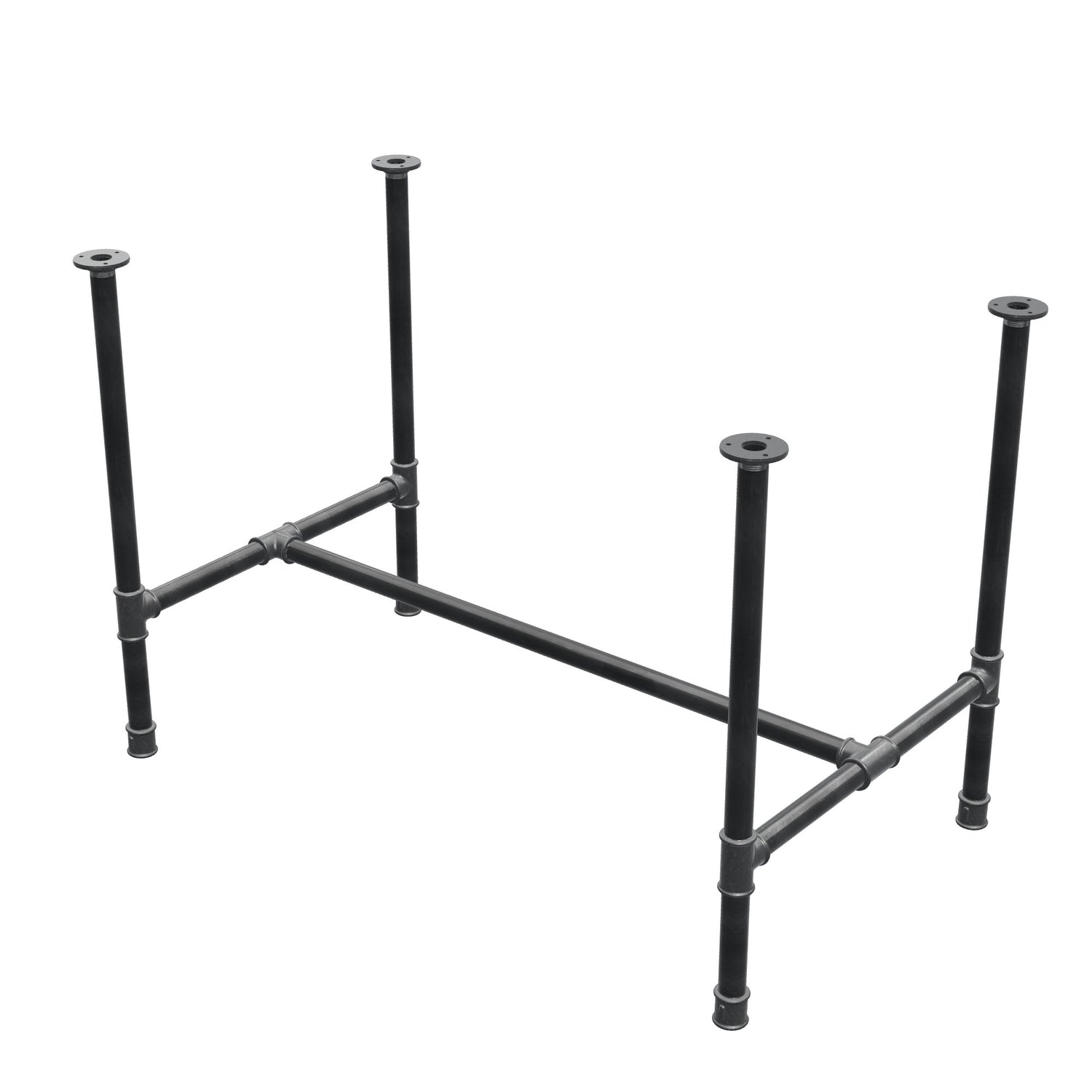

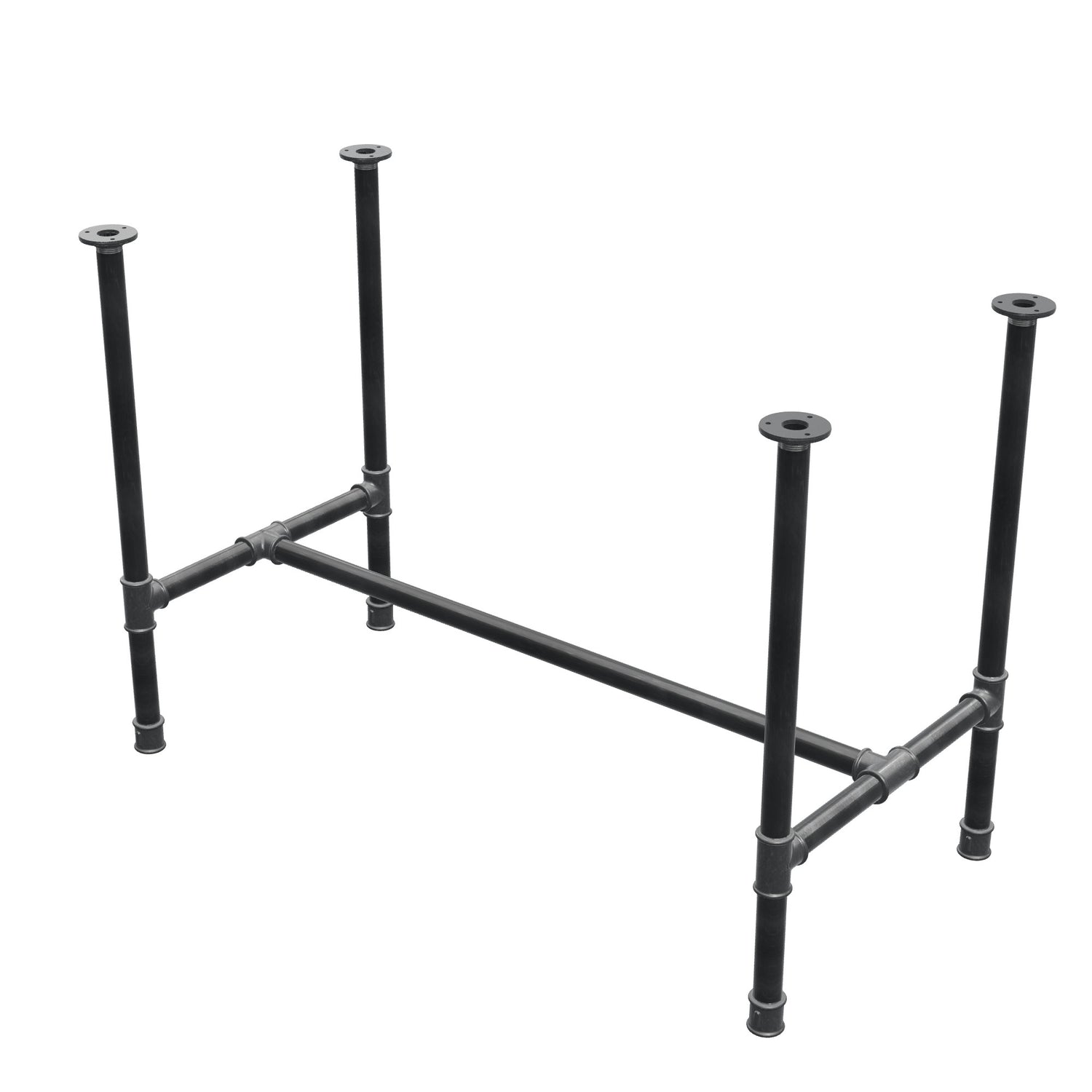

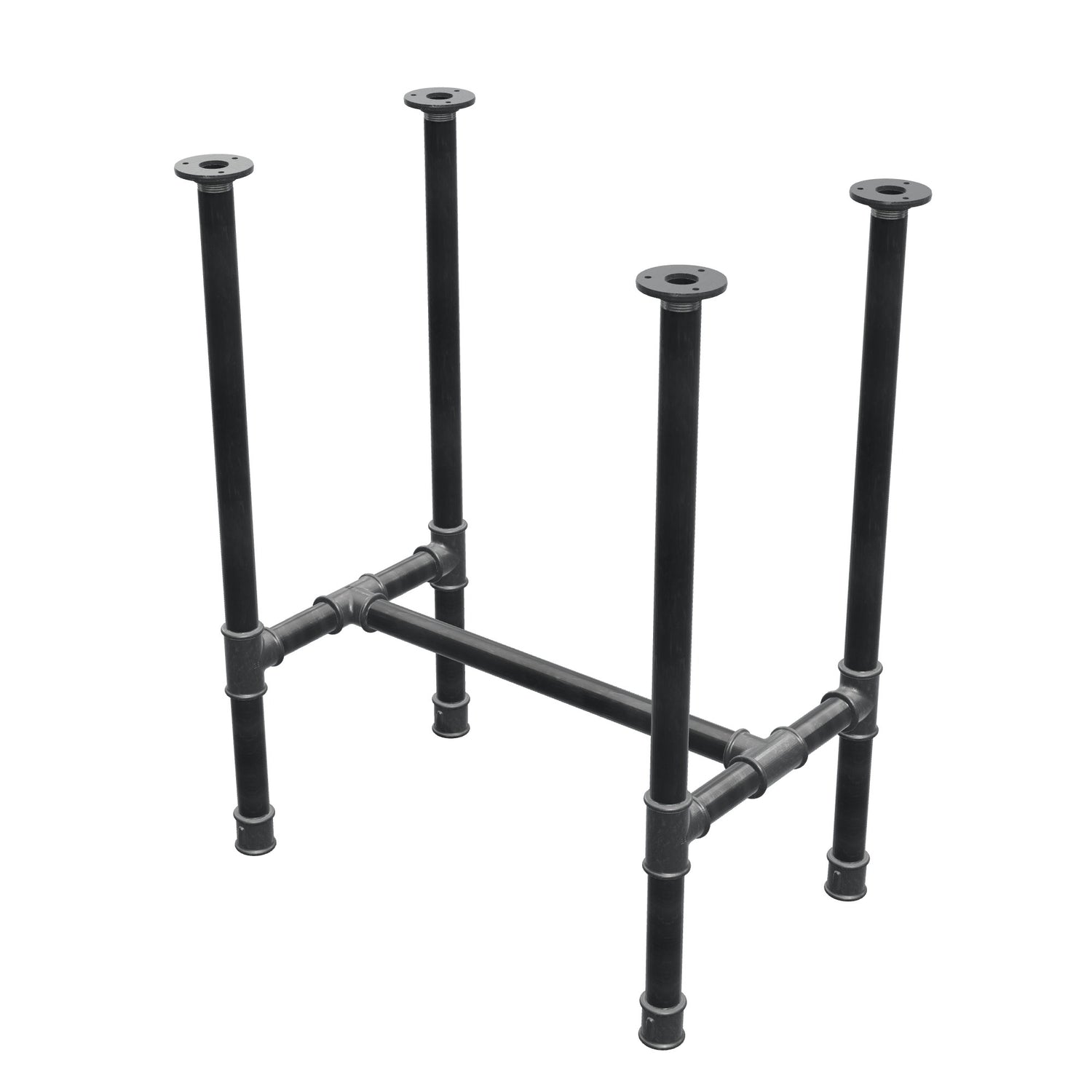

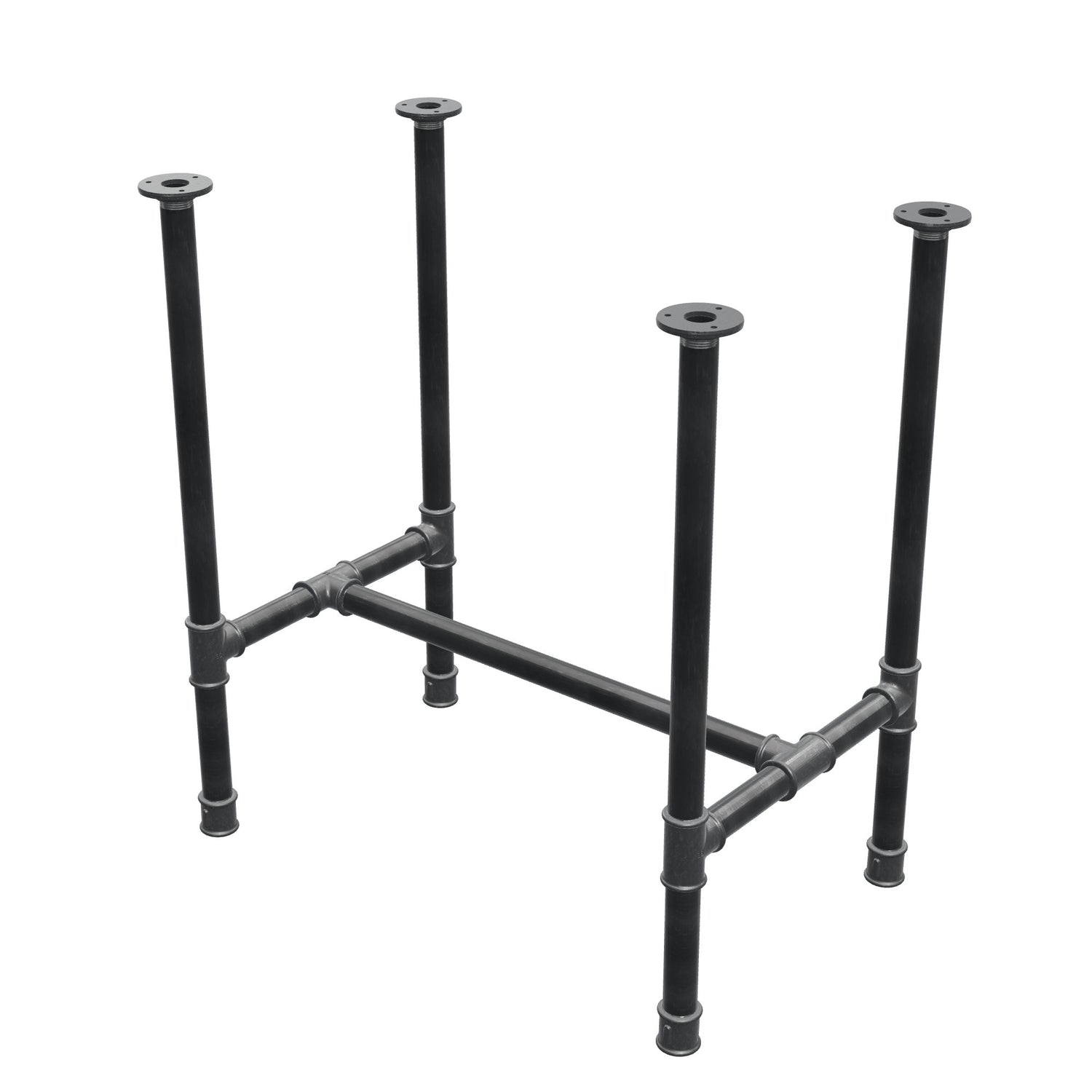

Verkrijgbaar in 9 uitvoeringen, hierboven te kiezen: grondvlak van 52 × 36 cm tot 132 × 66 cm, onderstelhoogte 75 cm.
| Buizen | zwart staal 1" (26 × 34), oftewel een buitendiameter van 34 mm — zie de tabel met buisdiameters in staal |
|---|---|
| Materialen | fittingen van smeedbaar gietijzer, buizen van zwart staal (zwart of verzinkt staal?) |
| Afwerking | blanke lak, zowel op het gietijzer als op het staal, waardoor het ruwe metaal zichtbaar blijft |
| Kleur | Grijs / antracietgrijs afhankelijk van het licht |
| Blad | niet inbegrepen — de flenzen van Ø 75 mm hebben 3 gaten om het blad van uw keuze vast te schroeven, hout of glas (de juiste vloerflens kiezen) |
| Hartafstand van de flenzen | ongeveer de maat min 7,5 cm, zowel in de lengte als in de diepte |
| Vloerbescherming | zwarte kunststof inzetstukken onder elke poot |
| Montage | wordt deels gemonteerd geleverd — bij ontvangst schroeft u nog enkele fittingen vast (schroefdraadfittingen goed vastdraaien) en bevestigt u uw blad aan de flenzen |
| Gewicht | 12,1 tot 15,5 kg afhankelijk van de uitvoering (tabel hieronder) |
Hetzelfde onderstel in andere buisdiameters
Dit onderstel in H-vorm bestaat in drie buisdiameters: Ø 27 mm, Ø 34 mm (deze pagina) en Ø 42 mm. Hoe dikker de buis, hoe zwaarder, stabieler en uitgesprokener het onderstel; hoe dunner, hoe ingetogener de silhouetlijn. Dezelfde constructie is er ook op salontafelhoogte (32, 42 of 52 cm).
Details en bijzonderheden
De afwerking is een blanke lak: die beschermt het metaal zonder het te kleuren. Een zachte, droge doek volstaat — geen water, geen reinigingsmiddel, geen schuurmiddel. Uitsluitend voor binnen.

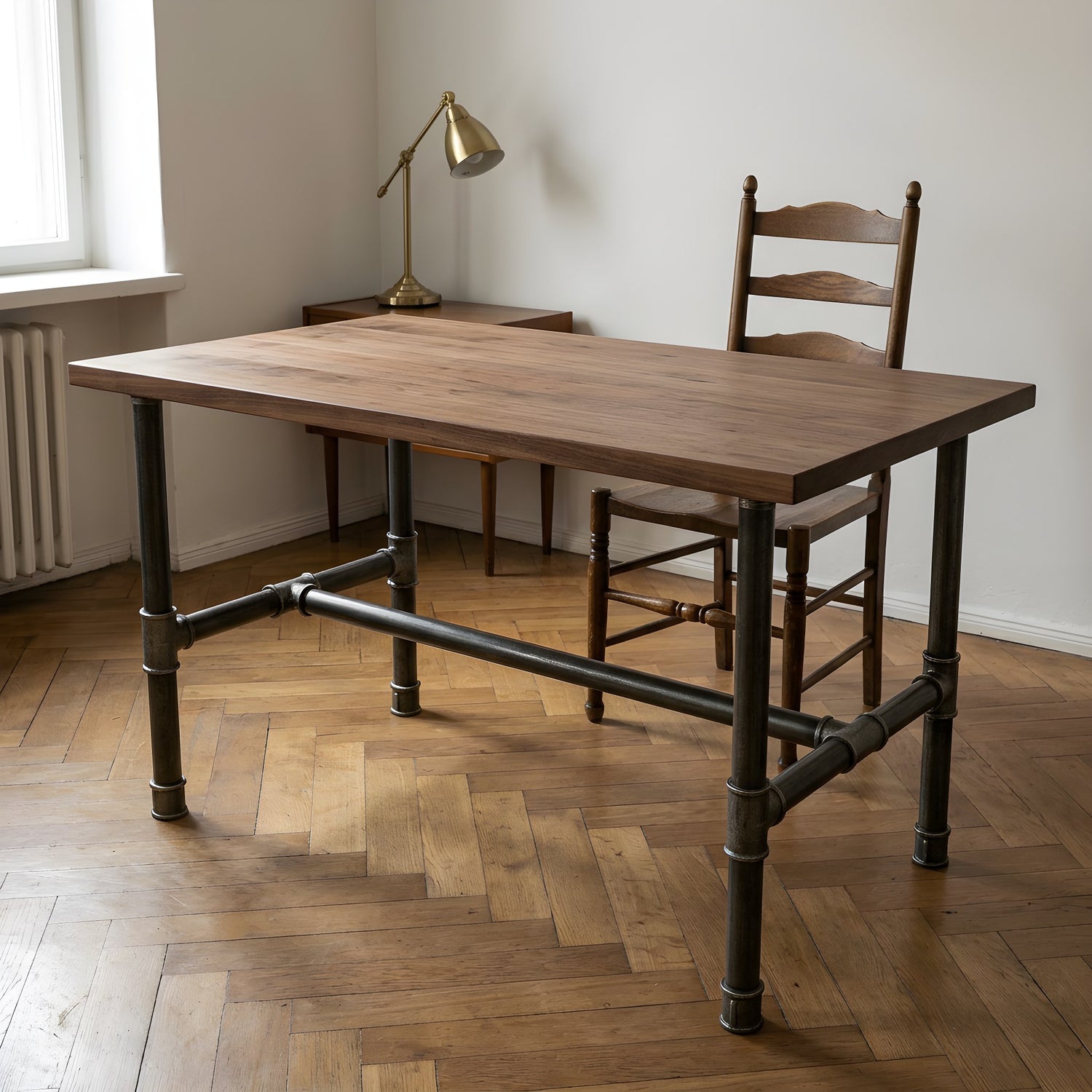

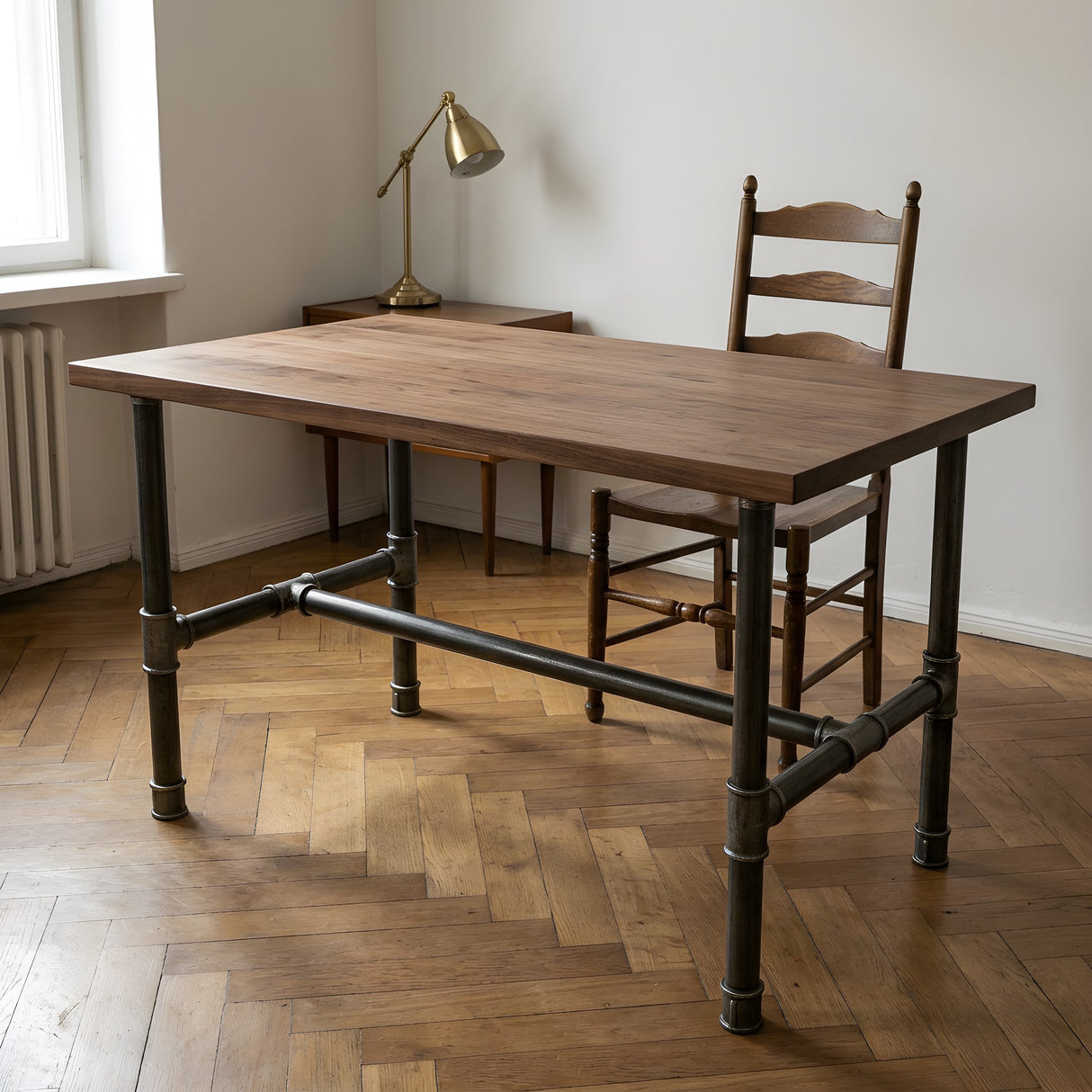

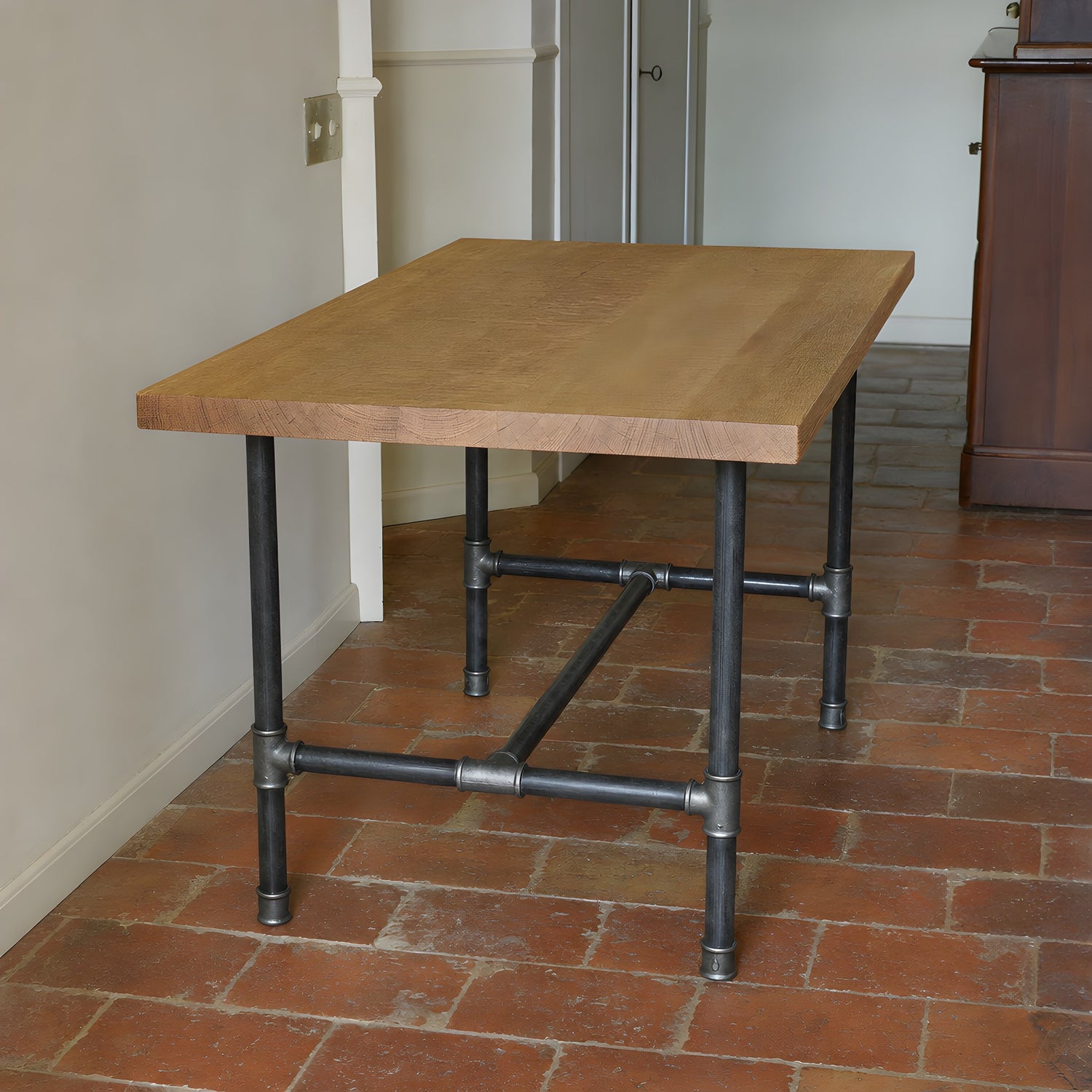

Op de sfeerbeelden dient het blad ter illustratie: het wordt niet bij het onderstel geleverd.
Gegoten gietijzer en getrokken staal zijn van stuk tot stuk nooit precies gelijk. Die kleine afwijkingen ten opzichte van de foto's tekenen het industriële, authentieke karakter van elk onderstel van Home Invasion.
Elk onderstel wordt op bestelling gemonteerd in Annecy, Frankrijk.
Gedetailleerde afmetingen
De letters verwijzen naar de tekeningen hieronder. Maten in centimeters; maat A wordt gemeten van de buitenrand van een flens tot de tegenoverliggende flens. De hartafstanden (B, D) gelden tussen de flensmiddens — handig bij het voorboren van de gaten in het blad.
Tolerantie: dit zijn nominale maten. De aandraaikracht van elke fitting en de gietwerktoleranties geven ongeveer ± 5 mm afwijking per maat. Meet het gemonteerde onderstel op voordat u uw blad boort of op maat laat zagen.
Zijaanzicht, in de lengterichting — indicatieve tekening, maten in de tabel
Bovenaanzicht — indicatieve tekening, maten in de tabel
| Maat | A – totale lengte | B – hartafstand (lengte) | C – totale diepte | D – hartafstand (diepte) | Min. bladdikte |
|---|---|---|---|---|---|
| 52 × 36 cm | 51,7 | 44,2 | 35,9 | 28,4 | multiplex 18 mm |
| 62 × 40 cm | 61,7 | 54,2 | 39,9 | 32,4 | multiplex 18 mm |
| 72 × 46 cm | 71,7 | 64,2 | 45,9 | 38,4 | multiplex 18 mm |
| 82 × 46 cm | 81,7 | 74,2 | 45,9 | 38,4 | multiplex 18 mm |
| 92 × 52 cm | 91,7 | 84,2 | 51,9 | 44,4 | multiplex 18 mm |
| 102 × 56 cm | 101,7 | 94,2 | 55,9 | 48,4 | multiplex 18 mm |
| 112 × 56 cm | 111,7 | 104,2 | 55,9 | 48,4 | massief 27 mm |
| 112 × 66 cm | 111,7 | 104,2 | 65,9 | 58,4 | massief 27 mm |
| 132 × 66 cm | 131,7 | 124,2 | 65,9 | 58,4 | massief 27 mm |
| E – totale hoogte | F – hoogte van de dwarsbalk-as |
|---|---|
| 75,5 | 22,9 |
Gewicht van het verpakte onderstel:
| Formaat | Gewicht |
|---|---|
| 52 × 36 cm | 12,1 kg |
| 62 × 40 cm | 12,5 kg |
| 72 × 46 cm | 13,0 kg |
| 82 × 46 cm | 13,3 kg |
| 92 × 52 cm | 13,8 kg |
| 102 × 56 cm | 14,3 kg |
| 112 × 56 cm | 14,5 kg |
| 112 × 66 cm | 15,0 kg |
| 132 × 66 cm | 15,5 kg |
Voor het op maat zagen van het blad en het bevestigen aan de flenzen legt onze handleiding een industrieel bureau van buizen bouwen stap voor stap uit hoe u te werk gaat.
Liever zelf in elkaar zetten?
Hier is niets gelast: het onderstel is een set fittingen die in elkaar zijn geschroefd en die je opnieuw kunt samenstellen, verlengen of demonteren. Elk onderdeel is los verkrijgbaar in onze catalogus, en de buislengtes zijn standaardmaten, geen speciale zaagwerken.
De onderdelen van één onderstel:
| Onderdeel | Aantal |
|---|---|
| T-stuk gelijk binnendraad, zwart gietijzer Ø 34 mm | 6 |
| Vloerflens, zwart gietijzer Ø 34 mm | 4 |
| Sok gelijk, zwart gietijzer Ø 34 mm | 4 |
| Zwarte stalen buis met schroefdraad Ø 34 mm | 13 |
Buislengtes, winkelwagen en 3D-weergave per maat:
| Formaat | Benodigde buizen | Winkelwagen | 3D-weergave |
|---|---|---|---|
| 52 × 36 cm | 4 × 100 mm, 4 × 180 mm, 1 × 400 mm, 4 × 500 mm | De 27 onderdelen toevoegen | Configurator openen |
| 62 × 40 cm | 4 × 120 mm, 4 × 180 mm, 5 × 500 mm | De 27 onderdelen toevoegen | Configurator openen |
| 72 × 46 cm | 4 × 150 mm, 4 × 180 mm, 4 × 500 mm, 1 × 600 mm | De 27 onderdelen toevoegen | Configurator openen |
| 82 × 46 cm | 4 × 150 mm, 4 × 180 mm, 4 × 500 mm, 1 × 700 mm | De 27 onderdelen toevoegen | Configurator openen |
| 92 × 52 cm | 8 × 180 mm, 4 × 500 mm, 1 × 800 mm | De 27 onderdelen toevoegen | Configurator openen |
| 102 × 56 cm | 4 × 180 mm, 4 × 200 mm, 4 × 500 mm, 1 × 900 mm | De 27 onderdelen toevoegen | Configurator openen |
| 112 × 56 cm | 4 × 180 mm, 4 × 200 mm, 4 × 500 mm, 1 × 1000 mm | De 27 onderdelen toevoegen | Configurator openen |
| 112 × 66 cm | 4 × 180 mm, 4 × 250 mm, 4 × 500 mm, 1 × 1000 mm | De 27 onderdelen toevoegen | Configurator openen |
| 132 × 66 cm | 4 × 180 mm, 4 × 250 mm, 4 × 500 mm, 1 × 1200 mm | De 27 onderdelen toevoegen | Configurator openen |
Het gemonteerde onderstel komt daarentegen gelakt, gecontroleerd en voorzien van zijn vloerbeschermende inzetstukken, die niet apart worden verkocht.
