Eettafelonderstel, gietijzer en gelakt staal, H-frame Ø 42 mm

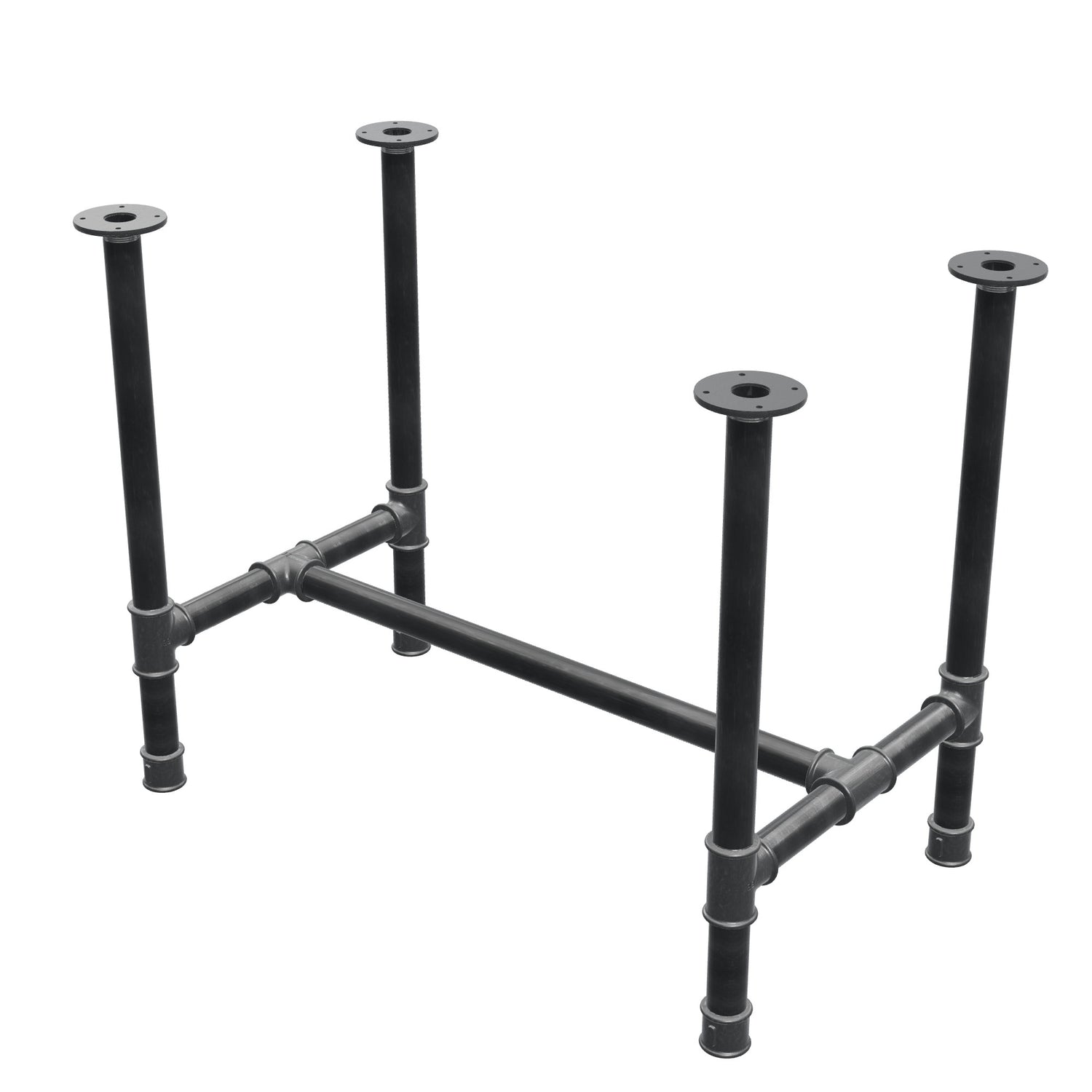

De H-vorm in dikke buis, voor een eettafel die blijft staan

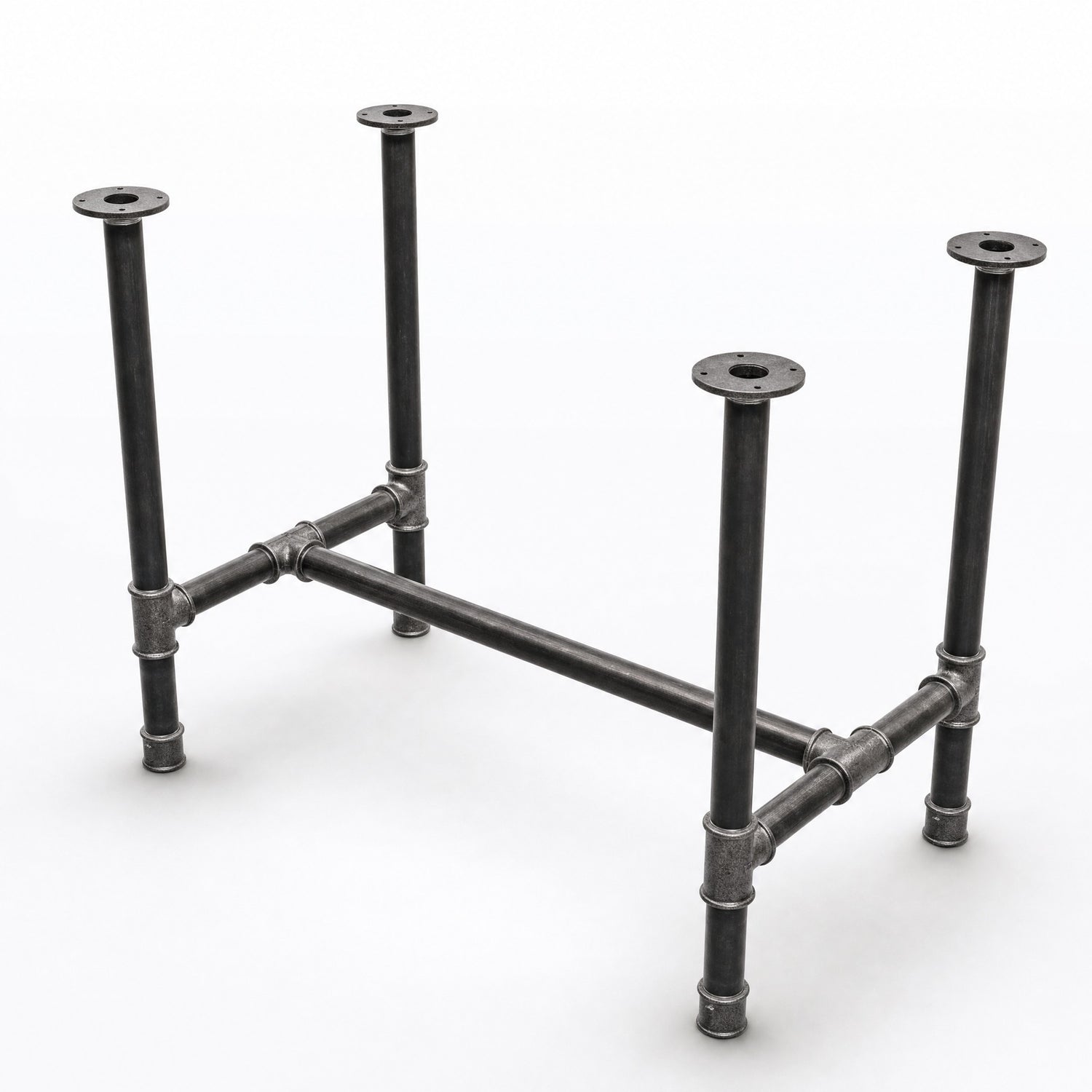

Met zijn zwartstalen buizen van 1 1/4 inch (42 mm buitendiameter) en zijn vloerflenzen van 100 mm met vier gaten is dit H-onderstel gemaakt voor zware bladen en grote lengtes: tot 136 × 71 cm, bij een onderstelgewicht van 16,8 tot 21,2 kg. Een massief werkblad, een oude deur of een eiken blad van 4 cm vinden hier een onderstel op hun maat.
Smeedbaar gietijzer, zwart staal, geschroefde montage
Zes gietijzeren T-stukken van 1 1/4 inch vormen het skelet: twee in het midden, vier boven op de poten. De zwartstalen buizen worden in de schroefdraad gedraaid, zonder lasnaad. Bovenaan een flens met vier gaten; onderaan een mof met zwart kunststof inzetstuk. Met de hand gemonteerd in Annecy en volledig demonteerbaar.
Uw formaat kiezen
Het formaat komt overeen met het grondvlak op de vloer. Reken op 8 tot 15 cm overstek van het blad aan elke zijde: een onderstel van 136 × 71 cm neemt een blad van ongeveer 155 × 90 cm op. Over grote lengtes wordt de bladdikte de beperkende factor (zie de matentabel).
De hoogte is vast: 74 cm voor het onderstel alleen. Tel de dikte van uw blad erbij op voor de eindhoogte — 74 + 2 cm = 76 cm, 74 + 3 cm = 77 cm. Een eettafel ligt meestal tussen 74 en 78 cm: met een blad van 2 tot 3 cm zit u precies in die marge. De onderkant van het blad blijft vrij op 74 cm van de vloer, oftewel 27 tot 30 cm boven een gangbare stoelzitting.
De bladdikte hangt af van de overspanning tussen de poten. Tot en met maat 106 × 61 cm volstaat multiplex van 18 mm; vanaf 116 × 61 cm rekent u op massief hout van 27 mm of gelijkwaardig. Deze waarden komen overeen met een doorbuiging kleiner dan 1/300 van de overspanning bij een belasting van 100 kg/m² — de matentabel geeft elke maat afzonderlijk.
Belangrijkste kenmerken

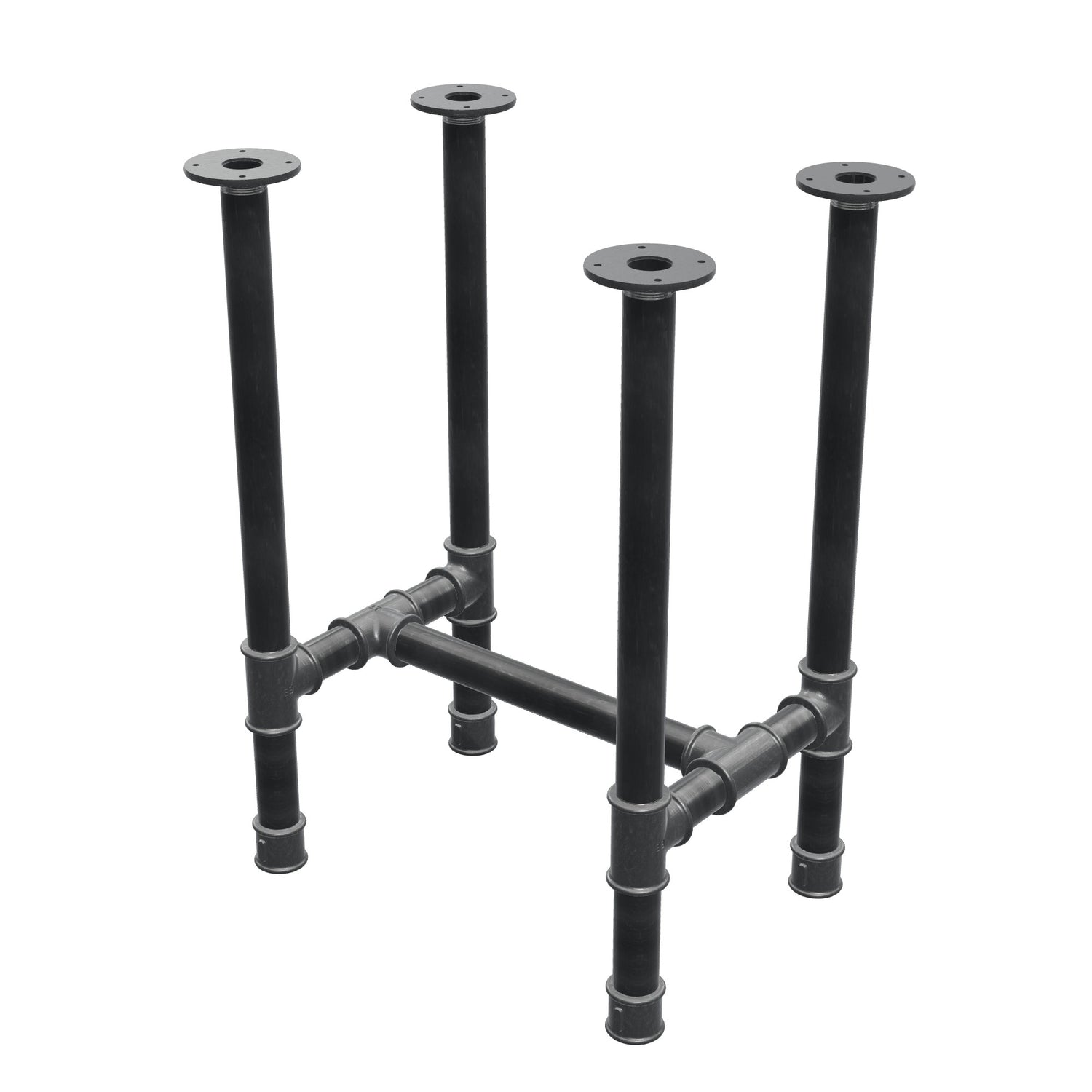

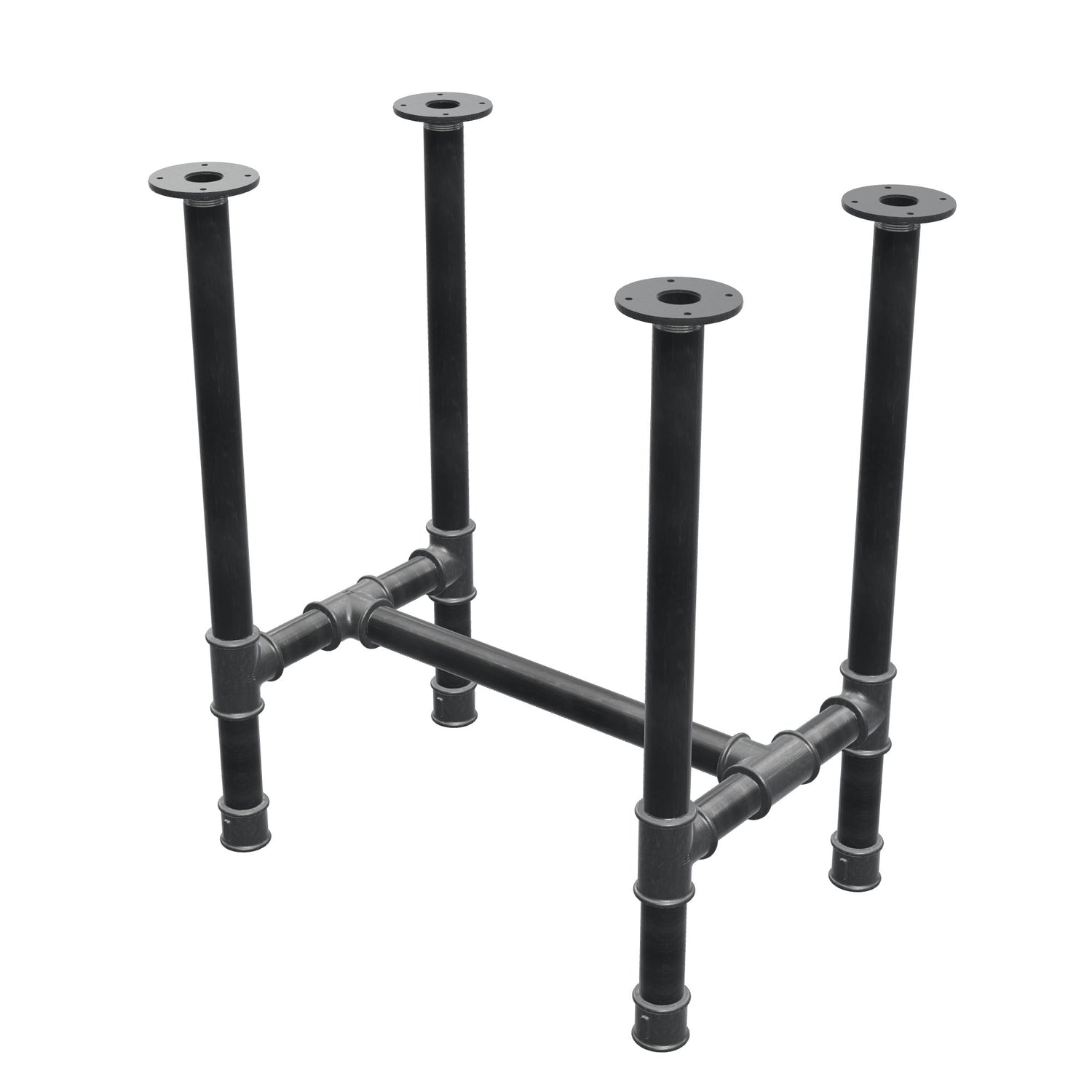

Verkrijgbaar in 9 uitvoeringen, hierboven te kiezen: grondvlak van 56 × 41 cm tot 136 × 71 cm, onderstelhoogte 74 cm.
| Buizen | zwart staal 1"1/4 (33 × 42), oftewel een buitendiameter van 42 mm — zie de tabel met buisdiameters in staal |
|---|---|
| Materialen | fittingen van smeedbaar gietijzer, buizen van zwart staal (zwart of verzinkt staal?) |
| Afwerking | blanke lak, zowel op het gietijzer als op het staal, waardoor het ruwe metaal zichtbaar blijft |
| Kleur | Grijs / antracietgrijs afhankelijk van het licht |
| Blad | niet inbegrepen — de flenzen van Ø 100 mm hebben 4 gaten om het blad van uw keuze vast te schroeven, hout of glas (de juiste vloerflens kiezen) |
| Hartafstand van de flenzen | ongeveer de maat min 10 cm, zowel in de lengte als in de diepte |
| Vloerbescherming | zwarte kunststof inzetstukken onder elke poot |
| Montage | wordt deels gemonteerd geleverd — bij ontvangst schroeft u nog enkele fittingen vast (schroefdraadfittingen goed vastdraaien) en bevestigt u uw blad aan de flenzen |
| Gewicht | 16,8 tot 21,2 kg afhankelijk van de uitvoering (tabel hieronder) |
Hetzelfde onderstel in andere buisdiameters
Dit onderstel in H-vorm bestaat in drie buisdiameters: Ø 27 mm, Ø 34 mm en Ø 42 mm (deze pagina). Hoe dikker de buis, hoe zwaarder, stabieler en uitgesprokener het onderstel; hoe dunner, hoe ingetogener de silhouetlijn. Dezelfde constructie is er ook op salontafelhoogte (34, 44 of 54 cm).
Details en bijzonderheden
Het metaal wordt beschermd door een blanke lak die de ruwe uitstraling behoudt: onderhoud met een zachte, droge doek, zonder water of schuurmiddel. Uitsluitend voor gebruik binnenshuis.

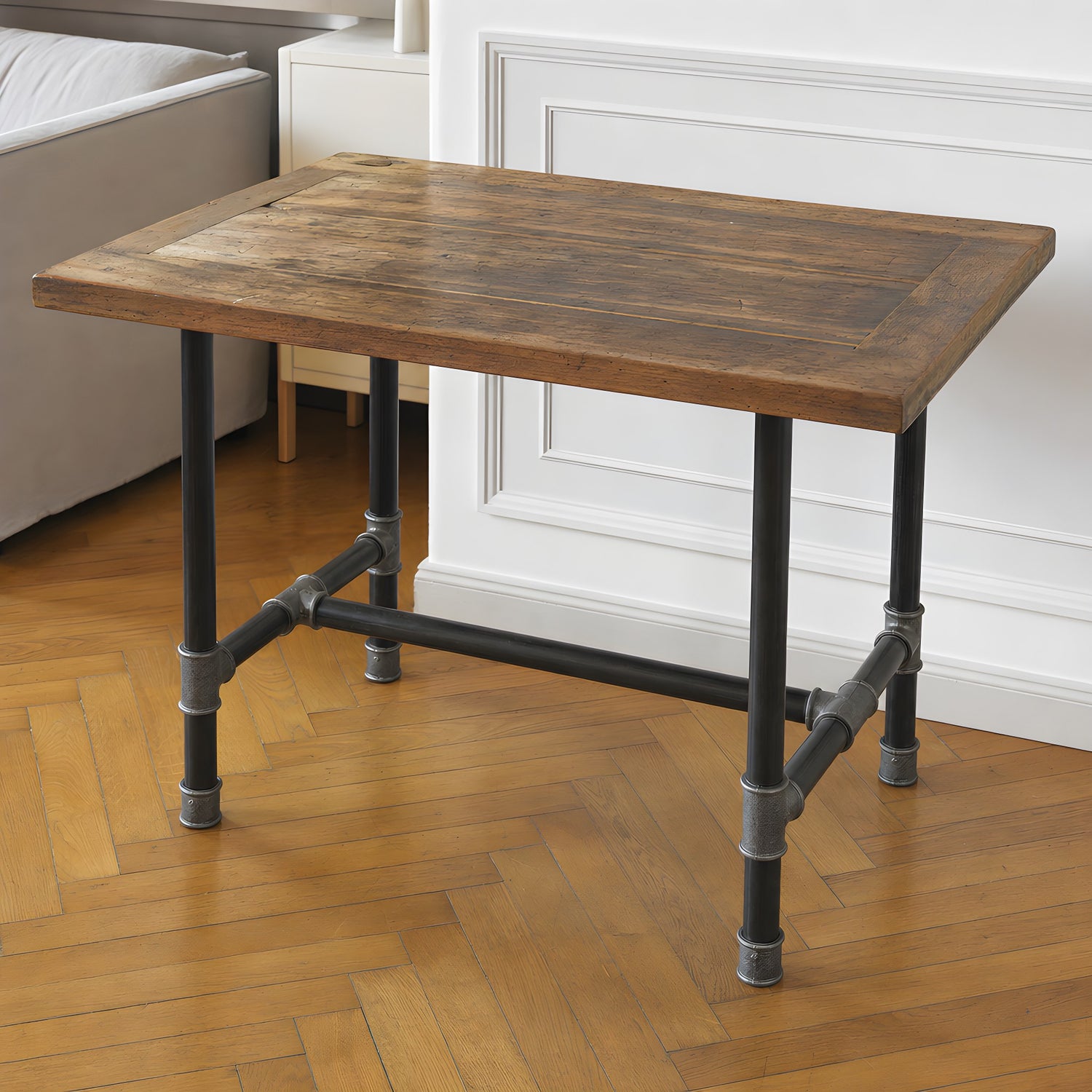

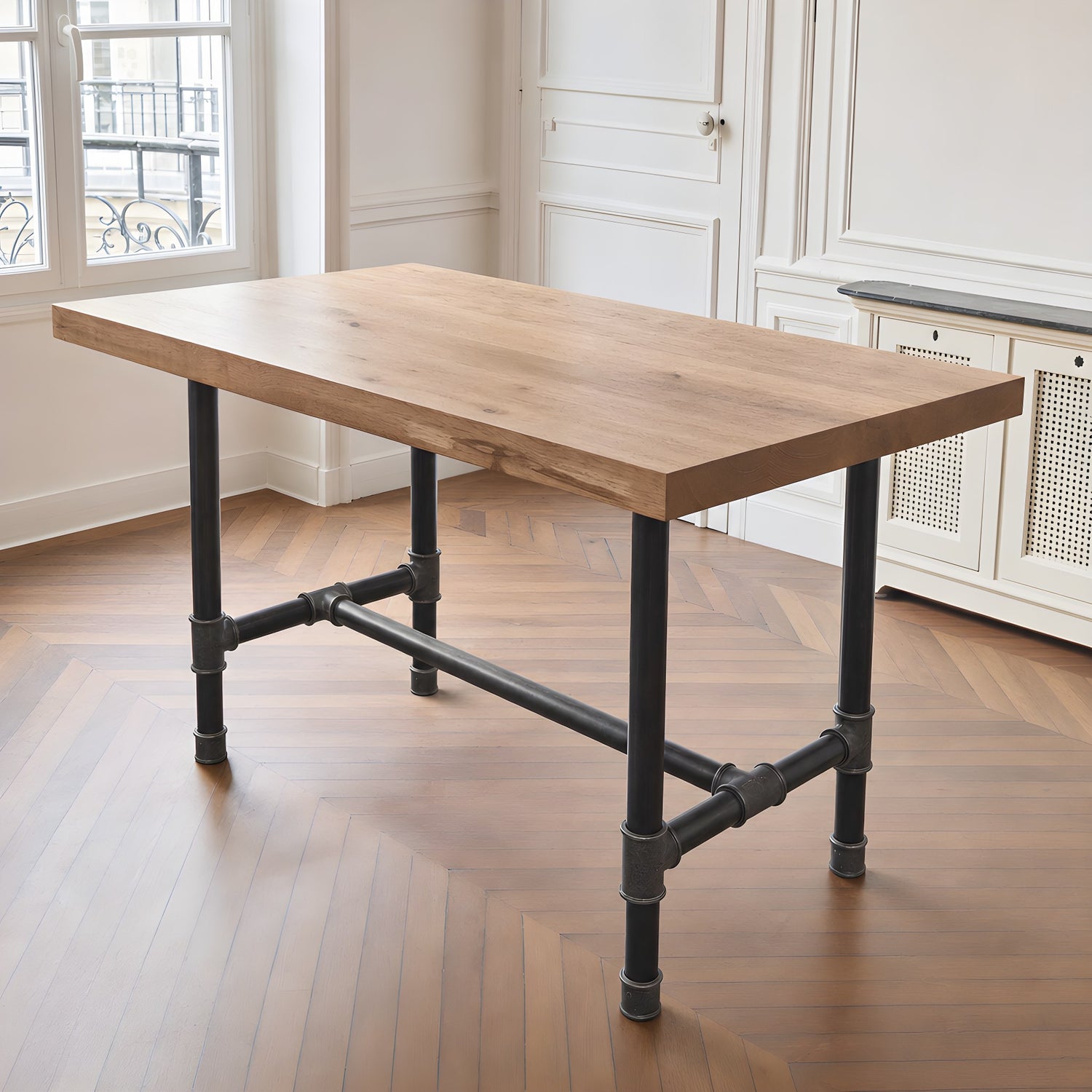

De sfeerbeelden met een blad dienen ter illustratie: het blad is niet inbegrepen.
De materialen kunnen kleine verschillen in uiterlijk vertonen ten opzichte van de foto's. Deze onvolkomenheden, die elk stuk uniek maken, dragen bij aan het rauwe, authentieke en uitgesproken industriële karakter van elk artikel dat Home Invasion verkoopt.
Op bestelling gemonteerd in Annecy, Frankrijk.
Gedetailleerde afmetingen
De letters verwijzen naar de tekeningen hieronder. Maten in centimeters; maat A wordt gemeten van de buitenrand van een flens tot de tegenoverliggende flens. De hartafstanden (B, D) gelden tussen de flensmiddens — handig bij het voorboren van de gaten in het blad.
Tolerantie: dit zijn nominale maten. De aandraaikracht van elke fitting en de gietwerktoleranties geven ongeveer ± 5 mm afwijking per maat. Meet het gemonteerde onderstel op voordat u uw blad boort of op maat laat zagen.
Zijaanzicht, in de lengterichting — indicatieve tekening, maten in de tabel
Bovenaanzicht — indicatieve tekening, maten in de tabel
| Maat | A – totale lengte | B – hartafstand (lengte) | C – totale diepte | D – hartafstand (diepte) | Min. bladdikte |
|---|---|---|---|---|---|
| 56 × 41 cm | 55,7 | 45,7 | 40,9 | 30,9 | multiplex 18 mm |
| 66 × 45 cm | 65,7 | 55,7 | 44,9 | 34,9 | multiplex 18 mm |

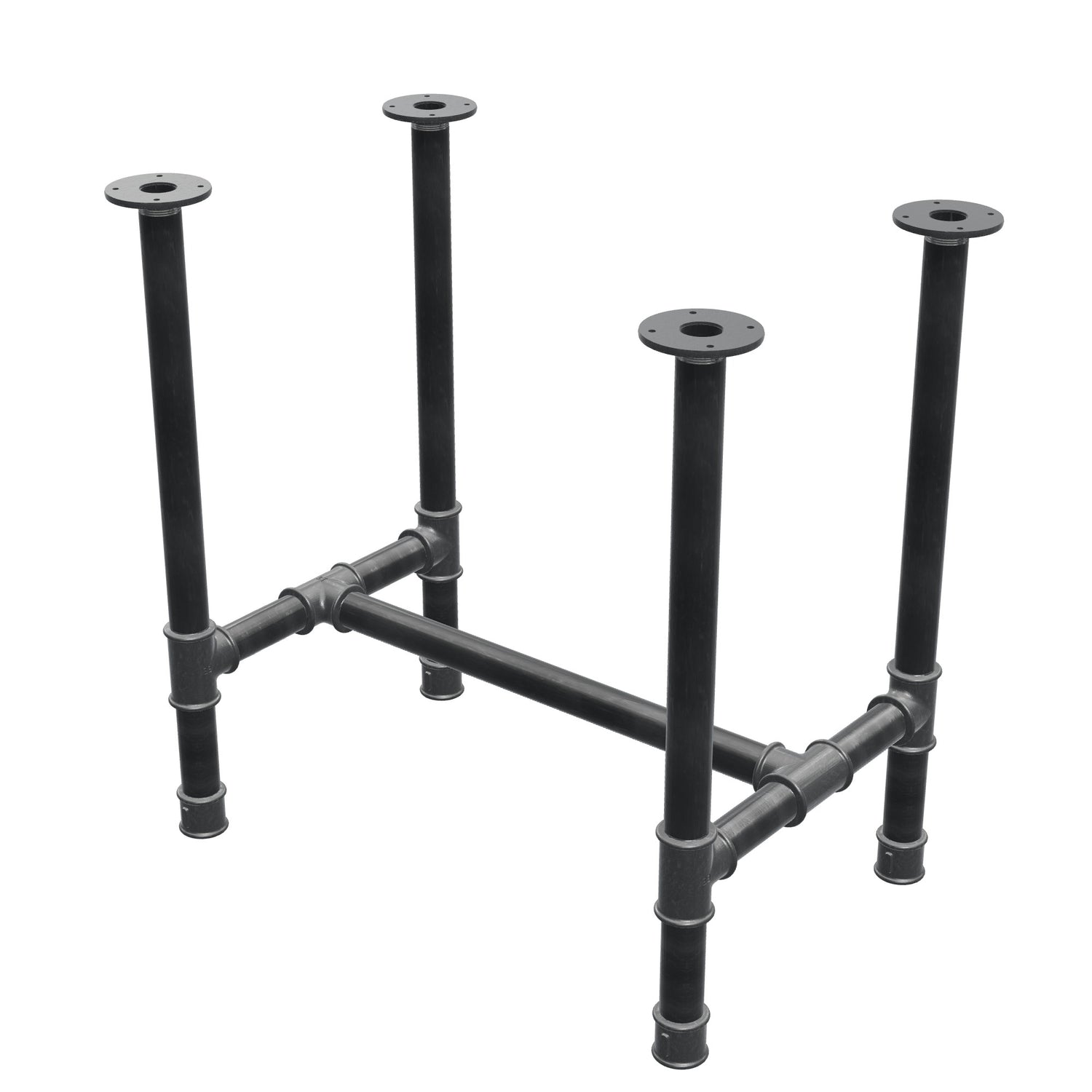

| 76 × 51 cm | 75,7 | 65,7 | 50,9 | 40,9 | multiplex 18 mm |

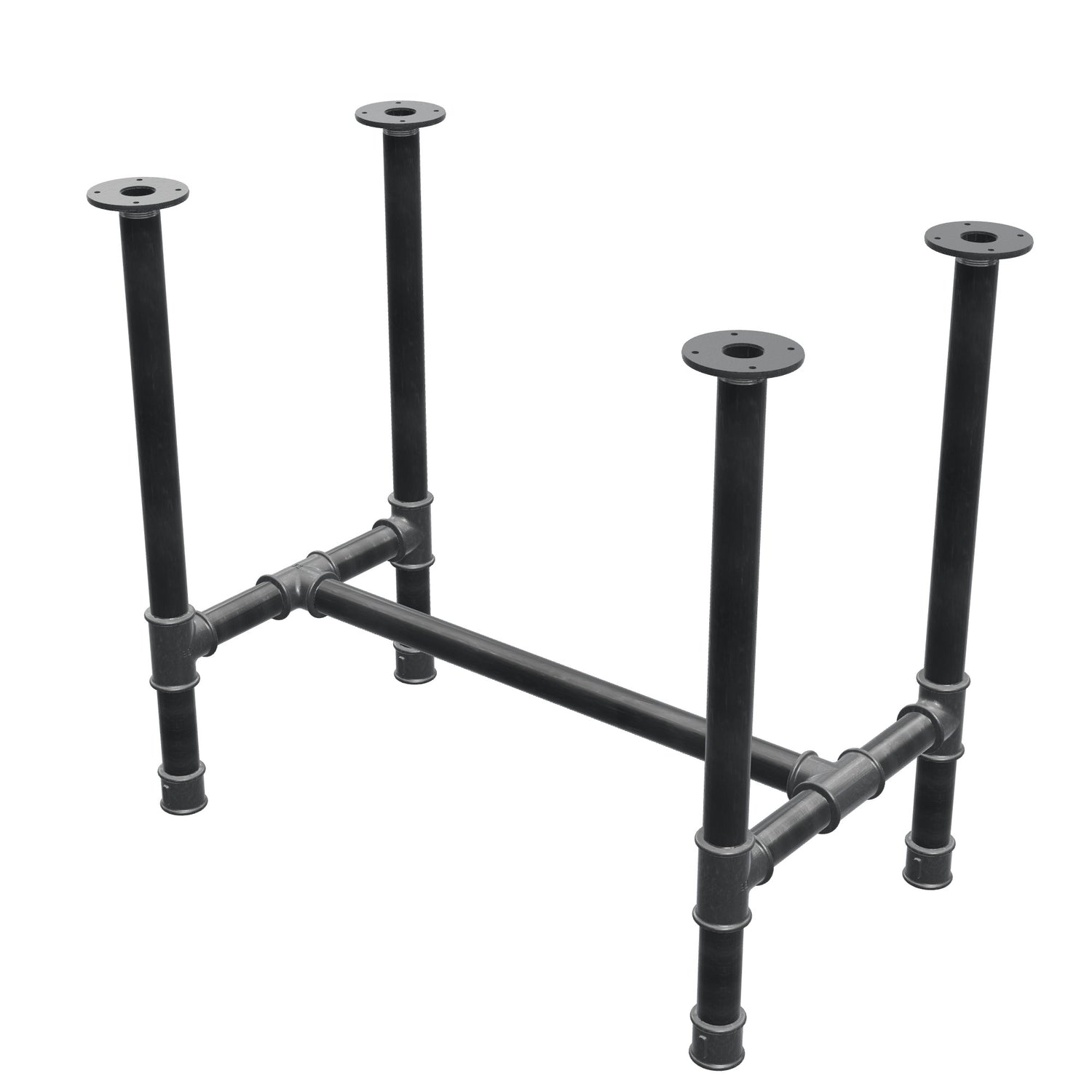

| 86 × 51 cm | 85,7 | 75,7 | 50,9 | 40,9 | multiplex 18 mm |
| 96 × 57 cm | 95,7 | 85,7 | 56,9 | 46,9 | multiplex 18 mm |

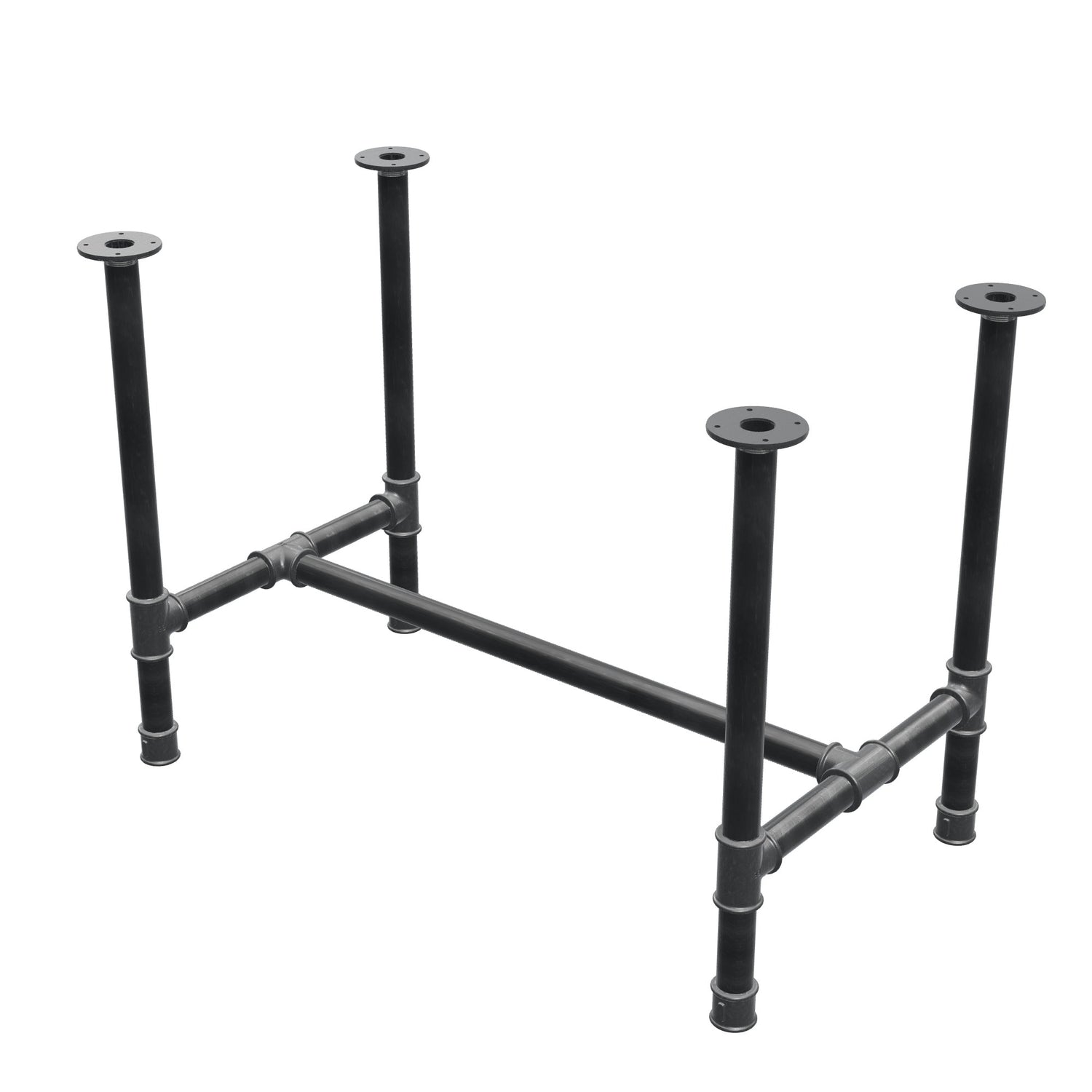

| 106 × 61 cm | 105,7 | 95,7 | 60,9 | 50,9 | multiplex 18 mm |

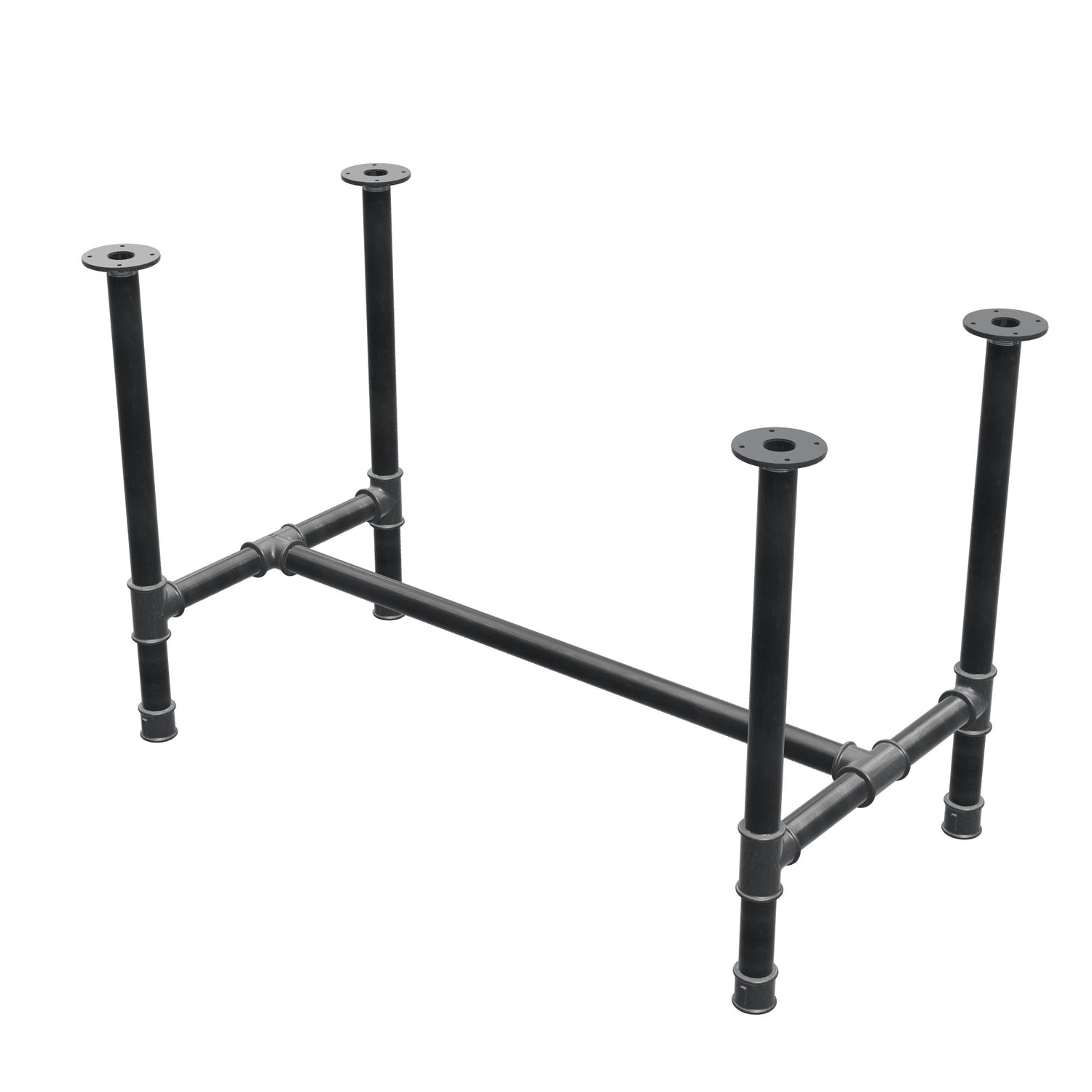

| 116 × 61 cm | 115,7 | 105,7 | 60,9 | 50,9 | massief 27 mm |

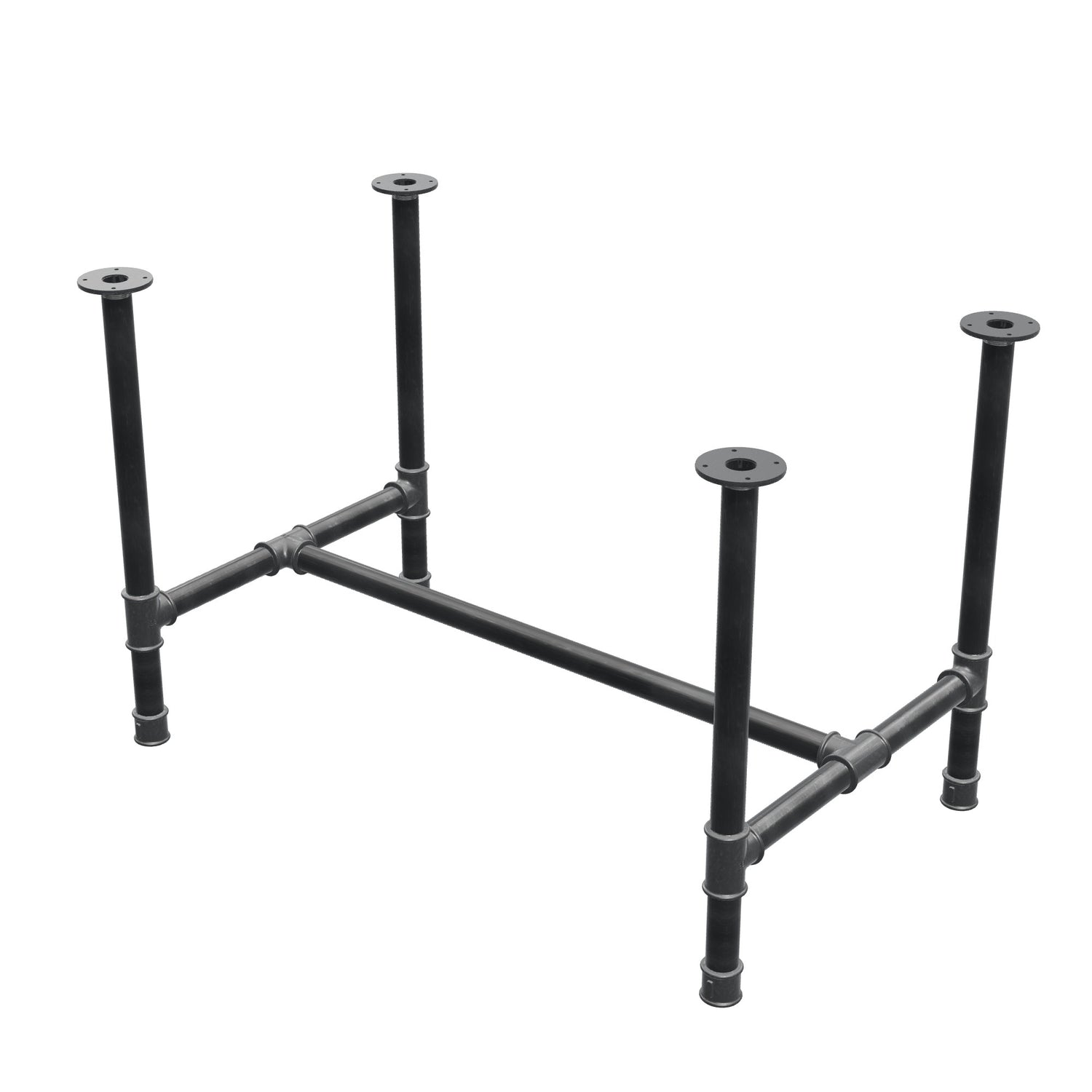

| 116 × 71 cm | 115,7 | 105,7 | 70,9 | 60,9 | massief 27 mm |

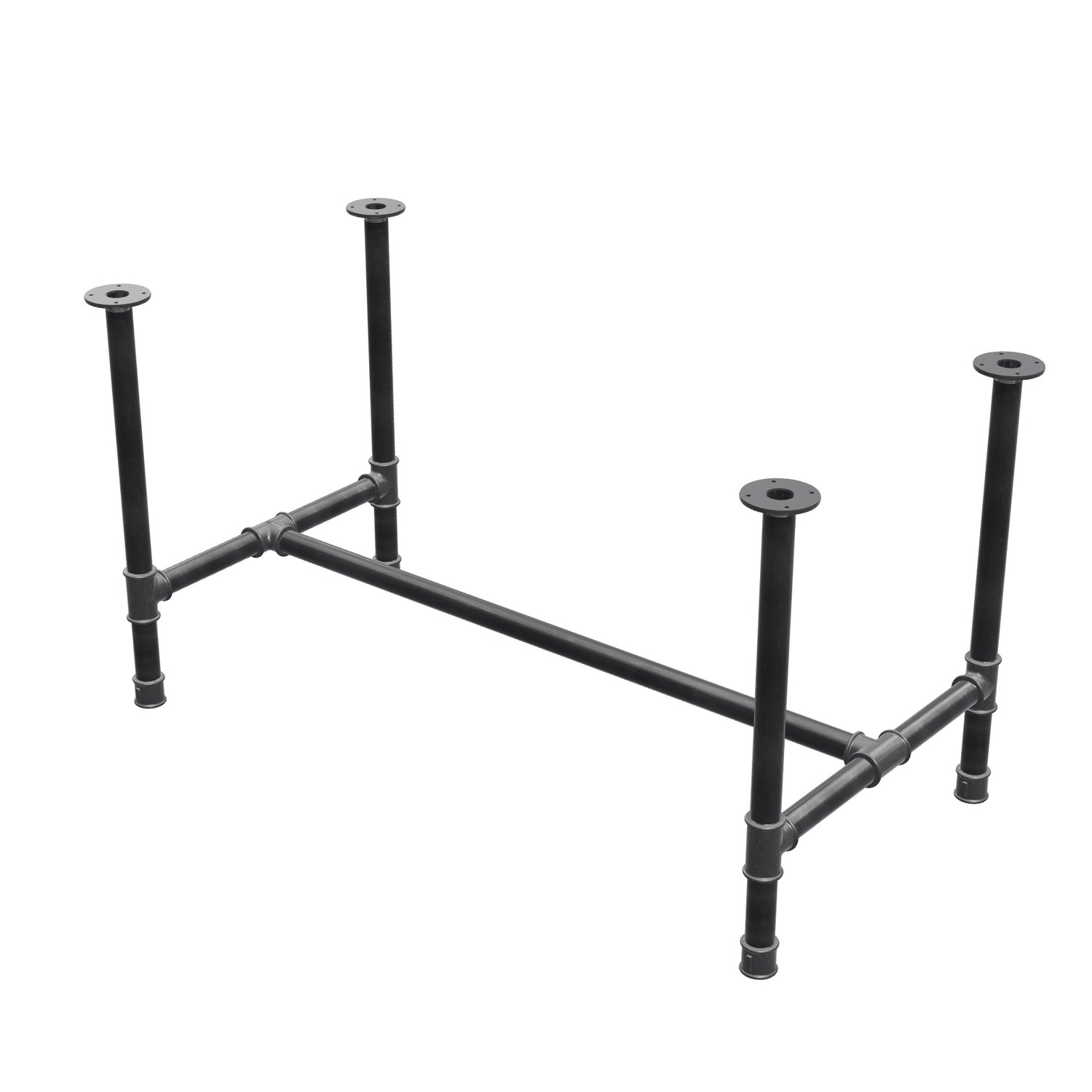

| 136 × 71 cm | 135,7 | 125,7 | 70,9 | 60,9 | massief 27 mm |
| E – totale hoogte | F – hoogte van de dwarsbalk-as |
|---|---|
| 73,5 | 20,7 |
Gewicht van het verpakte onderstel:
| Formaat | Gewicht |
|---|---|
| 56 × 41 cm | 16,8 kg |
| 66 × 45 cm | 17,5 kg |
| 76 × 51 cm | 18,1 kg |
| 86 × 51 cm | 18,4 kg |
| 96 × 57 cm | 19,0 kg |
| 106 × 61 cm | 19,6 kg |
| 116 × 61 cm | 19,9 kg |
| 116 × 71 cm | 20,6 kg |
| 136 × 71 cm | 21,2 kg |
Voor het op maat zagen van het blad en het bevestigen aan de flenzen legt onze handleiding een industrieel bureau van buizen bouwen stap voor stap uit hoe u te werk gaat.
Liever zelf in elkaar zetten?
Hier is niets gelast: het onderstel is een set fittingen die in elkaar zijn geschroefd en die je opnieuw kunt samenstellen, verlengen of demonteren. Elk onderdeel is los verkrijgbaar in onze catalogus, en de buislengtes zijn standaardmaten, geen speciale zaagwerken.
De onderdelen van één onderstel:
| Onderdeel | Aantal |
|---|---|
| T-stuk gelijk binnendraad, zwart gietijzer Ø 42 mm | 6 |
| Vloerflens, zwart gietijzer Ø 42 mm | 4 |
| Sok gelijk, zwart gietijzer Ø 42 mm | 4 |
| Zwarte stalen buis met schroefdraad Ø 42 mm | 13 |
Buislengtes, winkelwagen en 3D-weergave per maat:
| Formaat | Benodigde buizen | Winkelwagen | 3D-weergave |
|---|---|---|---|
| 56 × 41 cm | 4 × 100 mm, 4 × 150 mm, 1 × 400 mm, 4 × 500 mm | De 27 onderdelen toevoegen | Configurator openen |
| 66 × 45 cm | 4 × 120 mm, 4 × 150 mm, 5 × 500 mm | De 27 onderdelen toevoegen | Configurator openen |
| 76 × 51 cm | 8 × 150 mm, 4 × 500 mm, 1 × 600 mm | De 27 onderdelen toevoegen | Configurator openen |
| 86 × 51 cm | 8 × 150 mm, 4 × 500 mm, 1 × 700 mm | De 27 onderdelen toevoegen | Configurator openen |
| 96 × 57 cm | 4 × 150 mm, 4 × 180 mm, 4 × 500 mm, 1 × 800 mm | De 27 onderdelen toevoegen | Configurator openen |
| 106 × 61 cm | 4 × 150 mm, 4 × 200 mm, 4 × 500 mm, 1 × 900 mm | De 27 onderdelen toevoegen | Configurator openen |
| 116 × 61 cm | 4 × 150 mm, 4 × 200 mm, 4 × 500 mm, 1 × 1000 mm | De 27 onderdelen toevoegen | Configurator openen |
| 116 × 71 cm | 4 × 150 mm, 4 × 250 mm, 4 × 500 mm, 1 × 1000 mm | De 27 onderdelen toevoegen | Configurator openen |
| 136 × 71 cm | 4 × 150 mm, 4 × 250 mm, 4 × 500 mm, 1 × 1200 mm | De 27 onderdelen toevoegen | Configurator openen |
Het gemonteerde onderstel komt daarentegen gelakt, gecontroleerd en voorzien van zijn vloerbeschermende inzetstukken, die niet apart worden verkocht.
