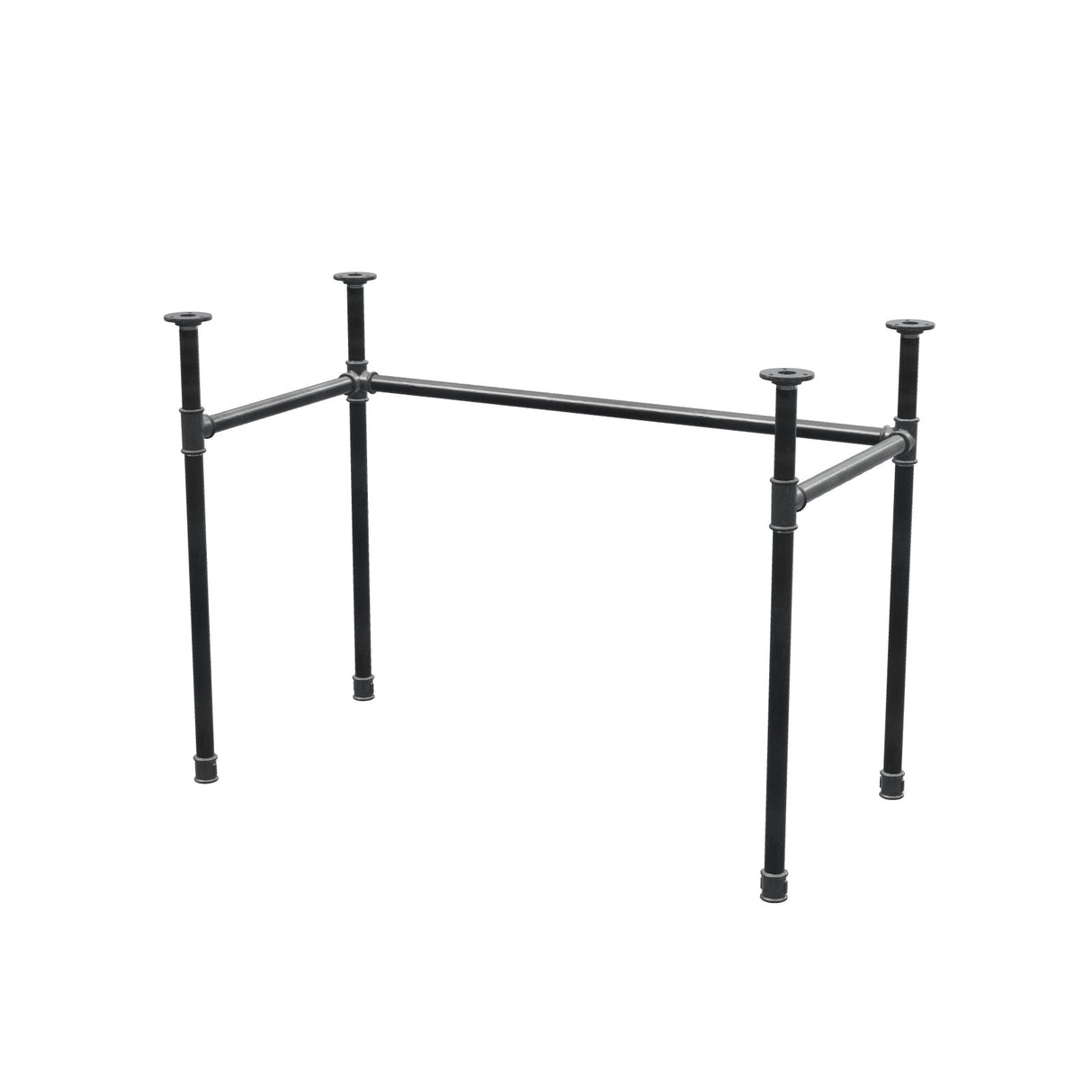

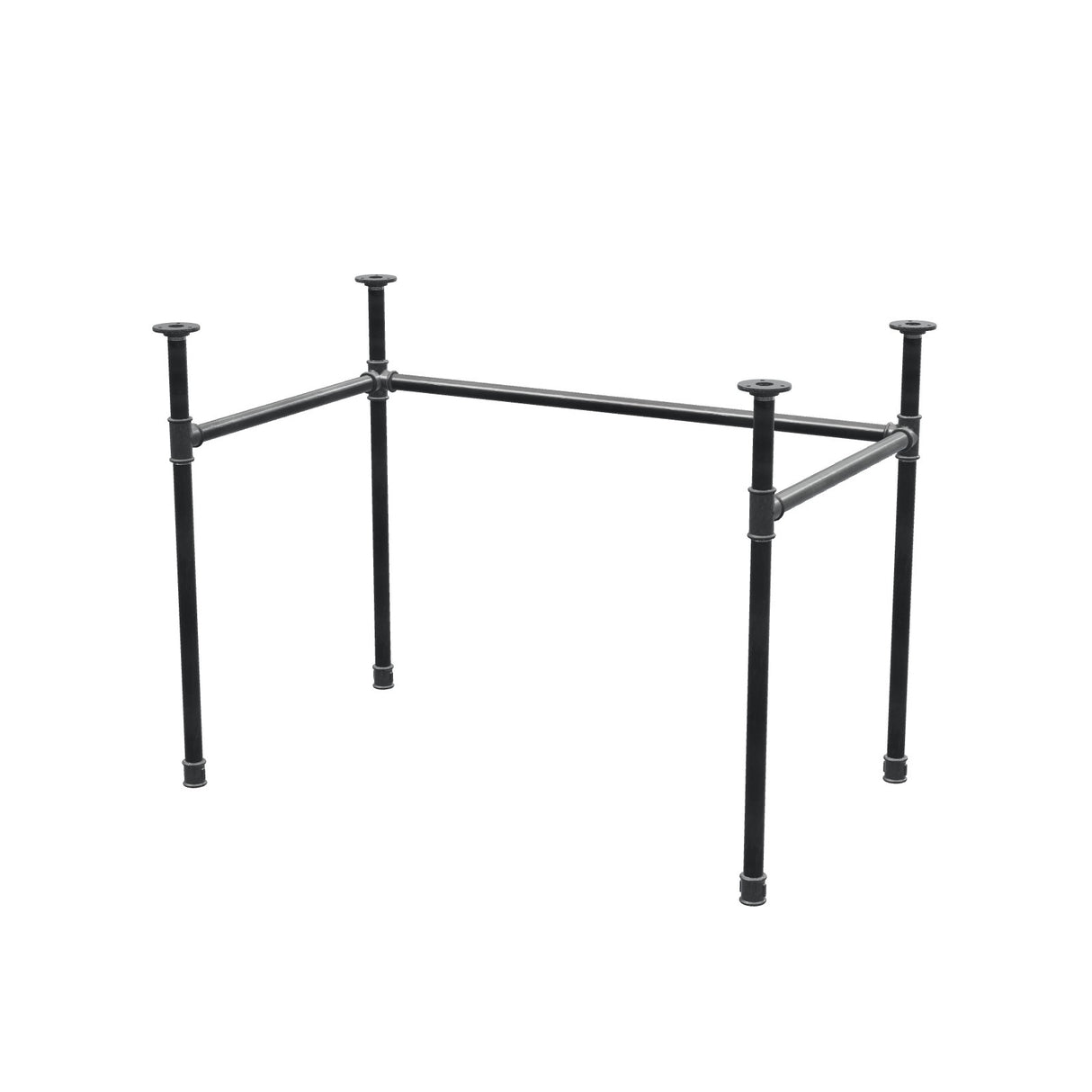

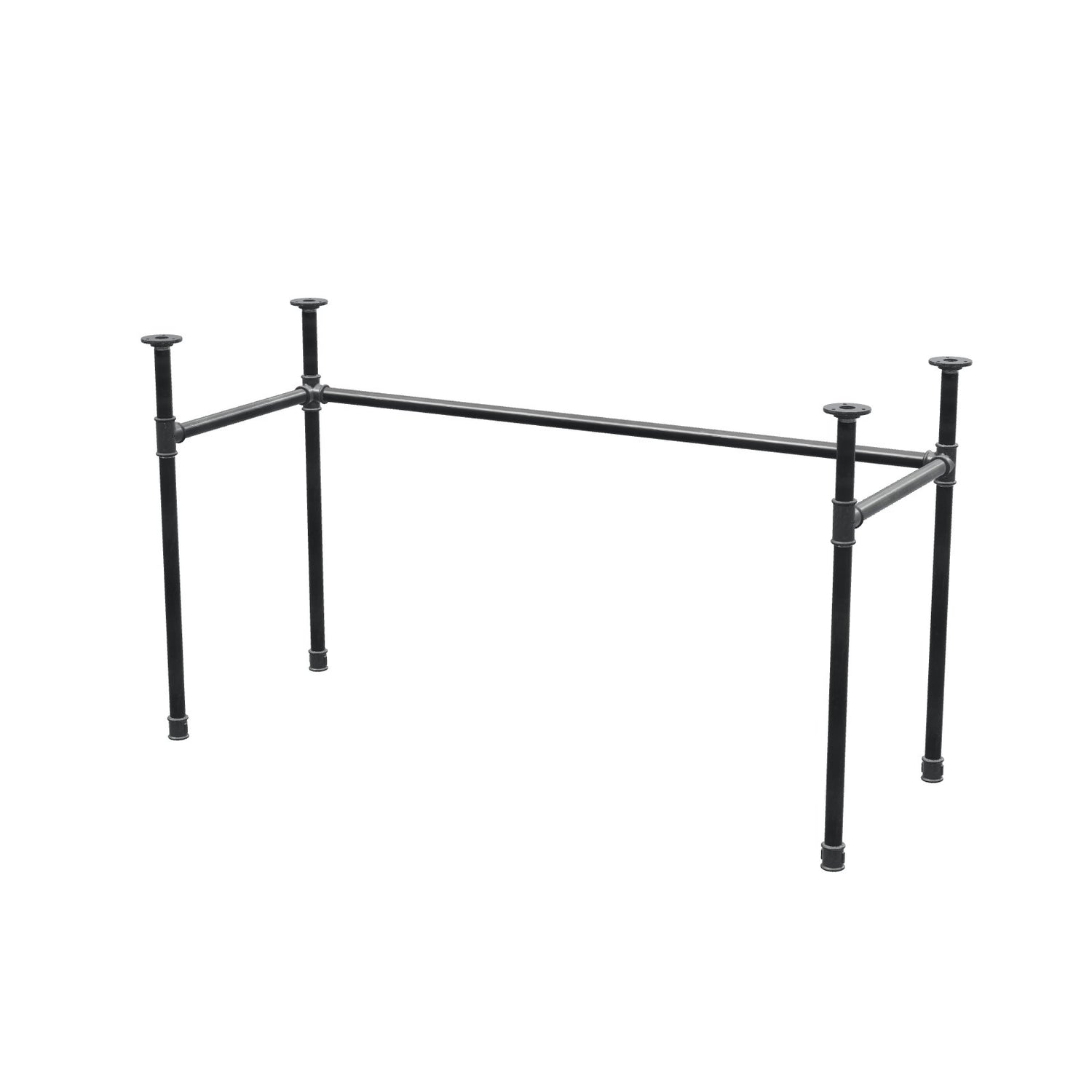

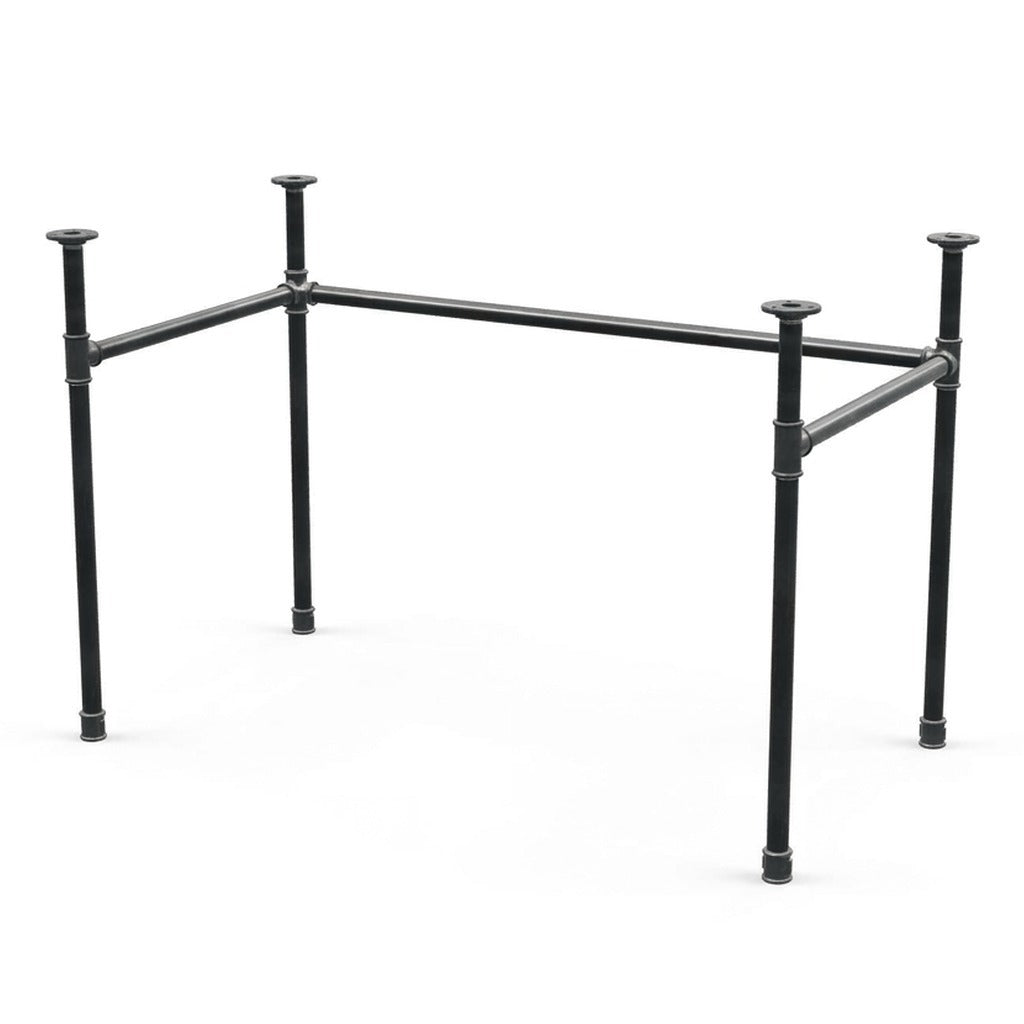

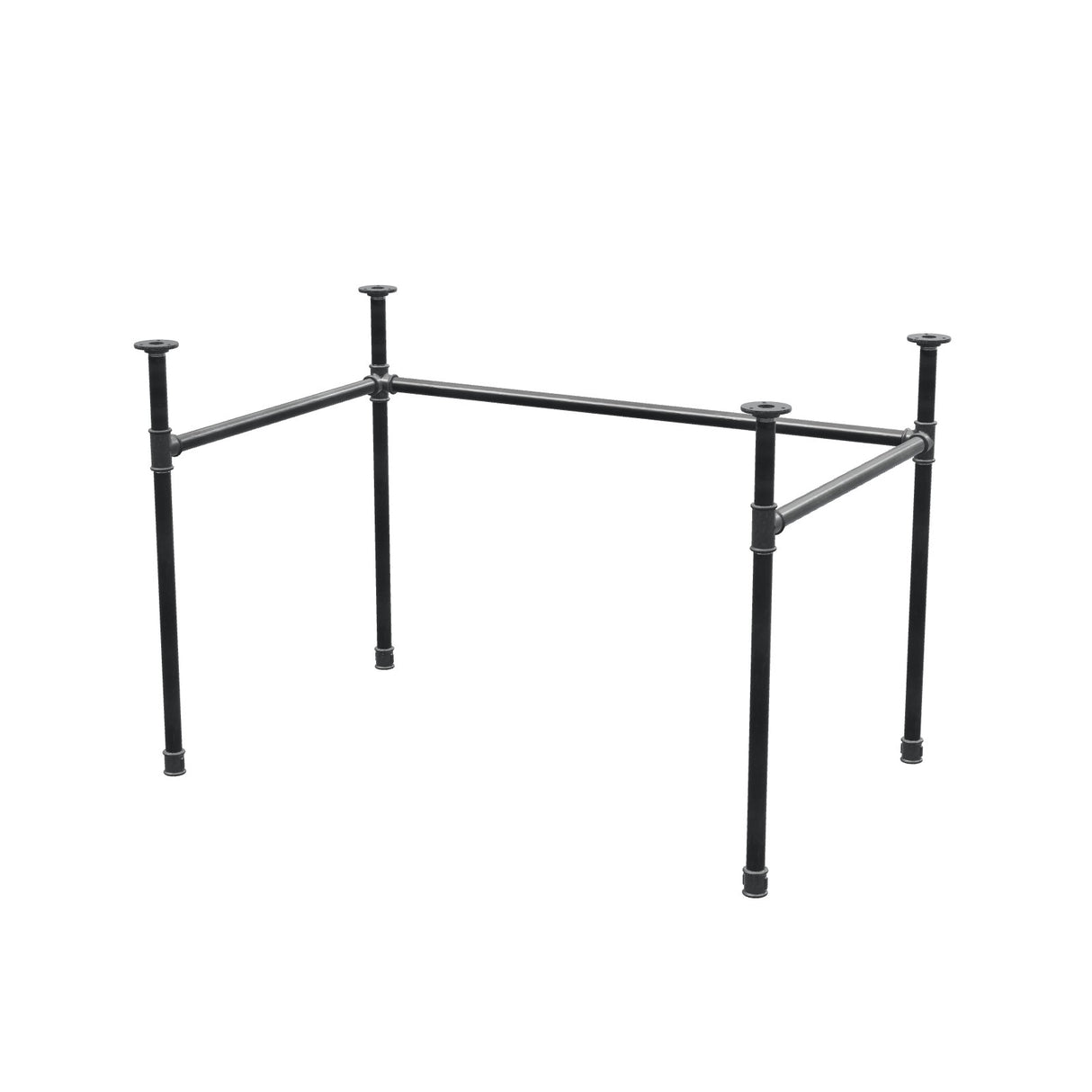

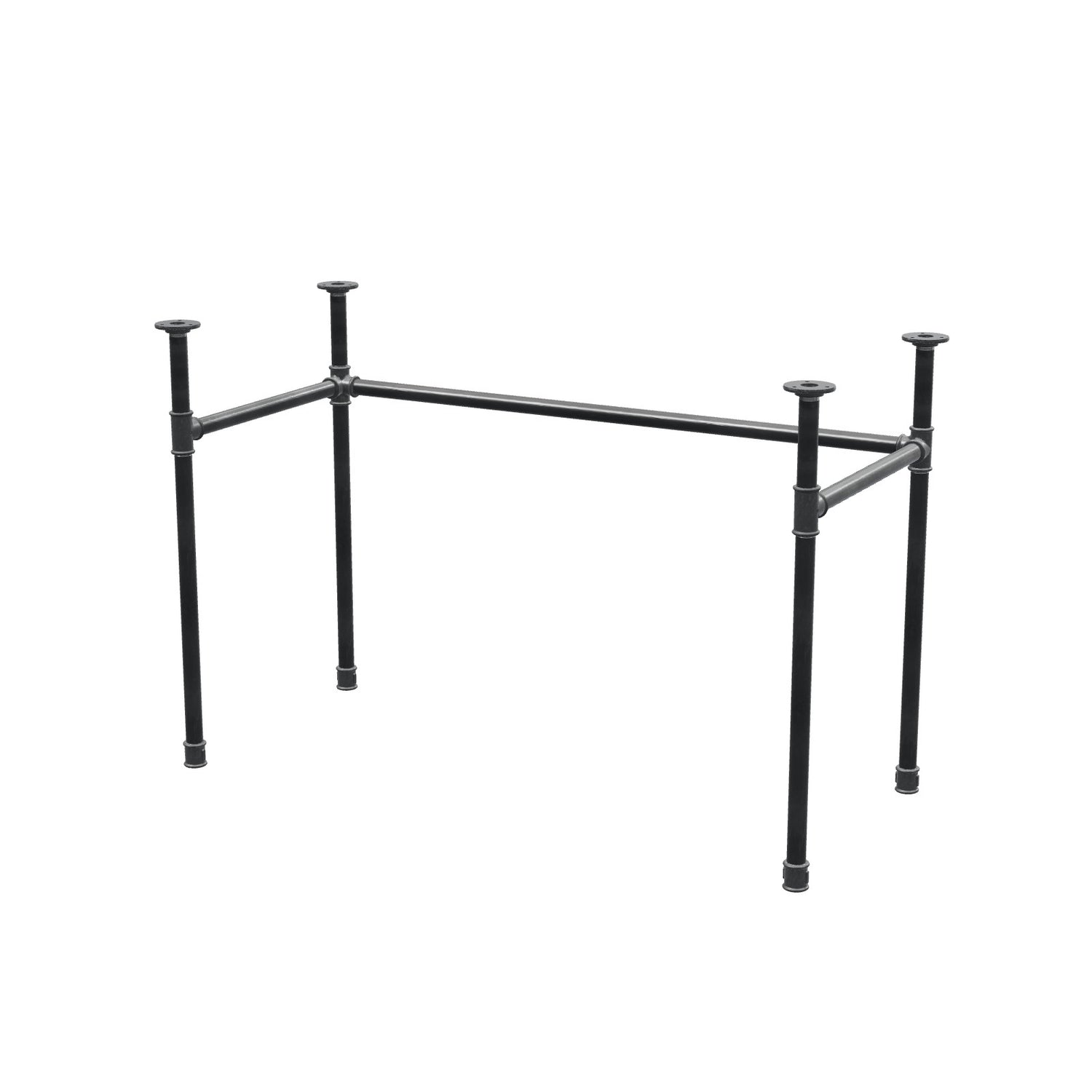

Bureau-onderstel in U-vorm, gietijzer en gelakt staal Ø 27 mm
Een onderstel ontworpen voor het bureau, in buis Ø 27 mm

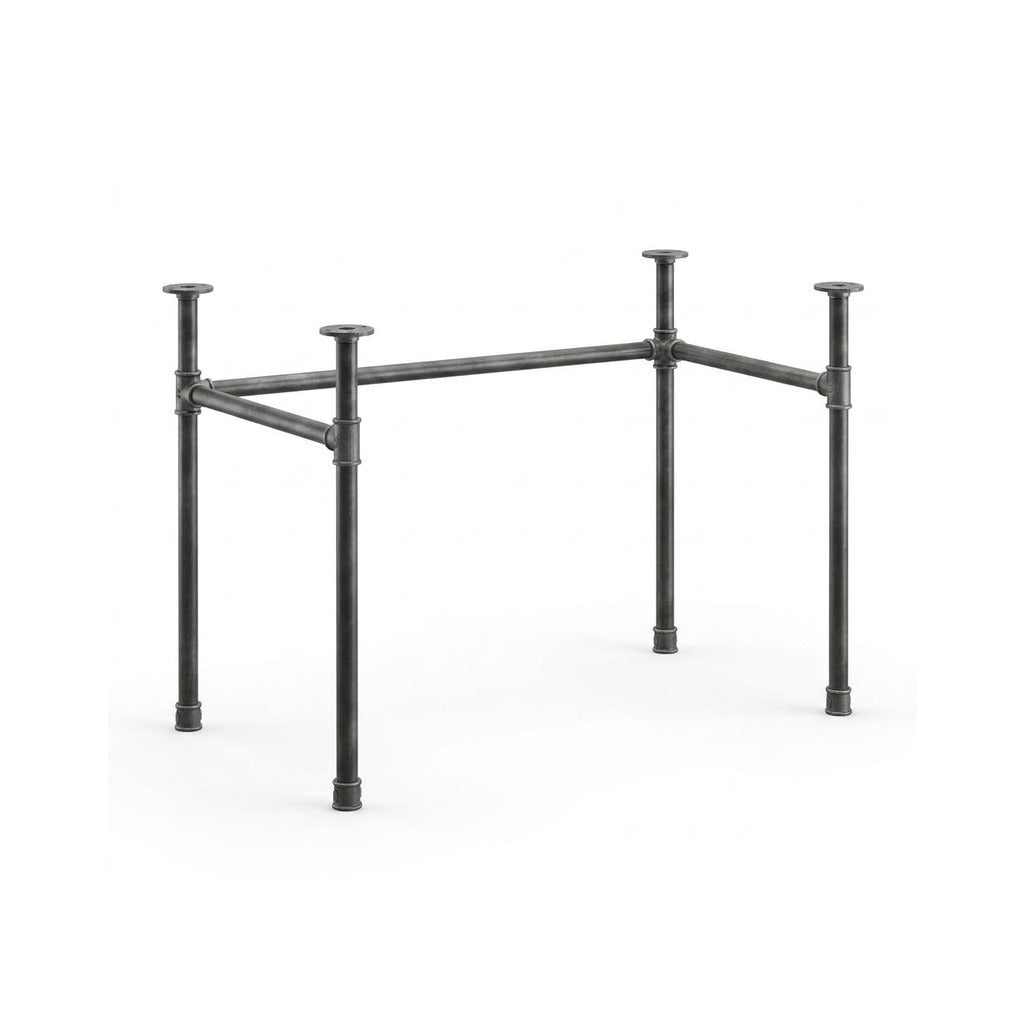

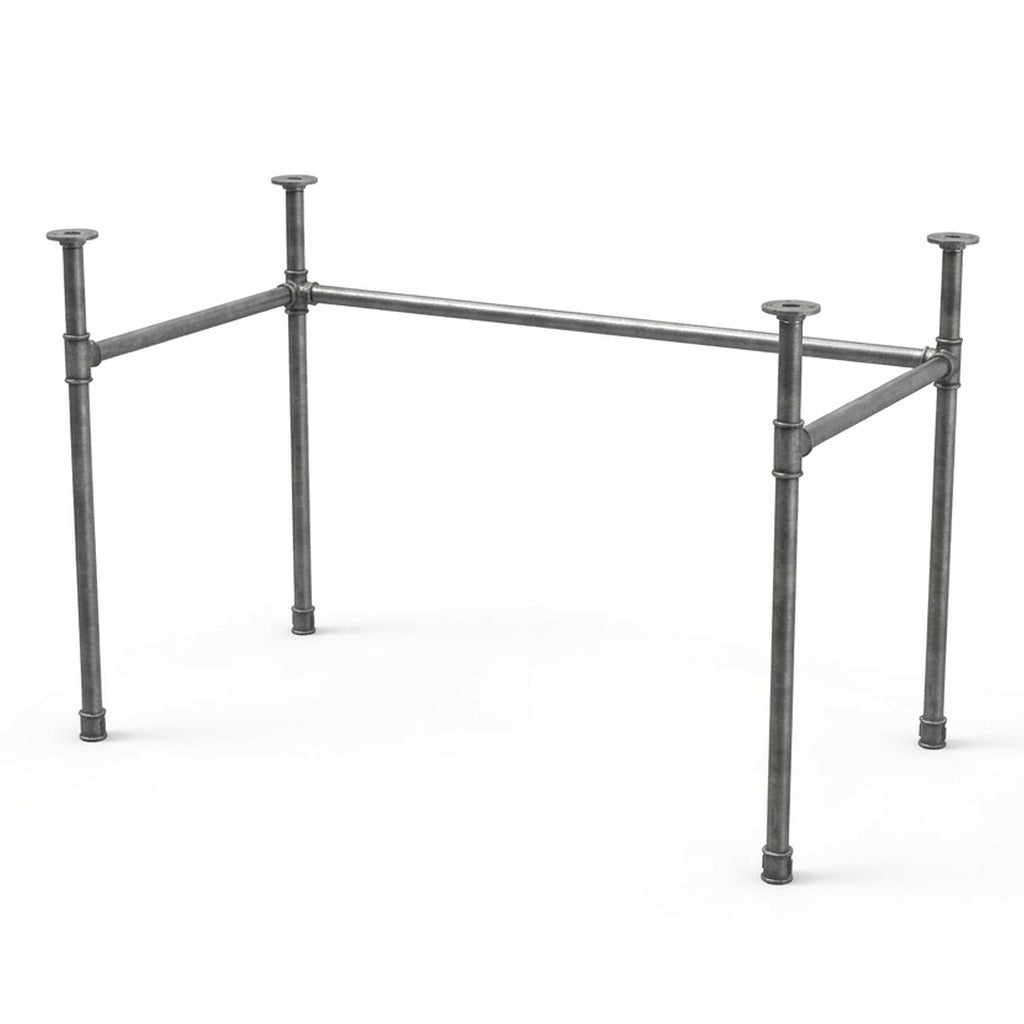

Vier poten op de hoeken, twee zijbalken en één enkele verbindingsbalk — naar achteren verplaatst, vlak onder het blad. Dit U-frame is het enige onderstel in ons assortiment dat in de eerste plaats voor zittend werk is ontworpen: niets loopt voor je benen, niets ligt op de vloer, en de achterbalk dient als kabelrail. Gemaakt van zwarte stalen buis van 3/4 inch (27 mm buitendiameter) en fittingen van smeedbaar gietijzer, draagt het het blad op 71,5 cm, dus 74 cm met een blad van 25 mm: de referentiehoogte voor bureaus. Vijftien formaten, van het kleine bureau van 81 × 51 cm tot het werkblad van 161 × 71 cm.
Blad niet inbegrepen. Dit onderstel wordt los verkocht: je bevestigt er het blad van je keuze op (hout, glas, werkblad).
Twee T-stukken, twee verdelers, geen lasnaad
De twee voorpoten dragen een T-stuk; de twee achterpoten een 4-weg verdeler, de fitting die zowel de zijbalk als de achterbalk opneemt. Elke poot stijgt met een lange buis naar zijn fitting en met een korte buis naar de flens die het blad vasthoudt; onderaan beschermt een mof met kunststof inzet de vloer. Alles wordt in Annecy met de hand geschroefd, niets is gelast, en het onderstel gaat volledig uit elkaar.
Welk formaat voor welk bureau?
Het formaat kies je op het blad: reken op 8 tot 15 cm overstek aan elke kant in de breedte, 4 tot 8 cm in de diepte. Een onderstel van 111 × 51 cm draagt zo het klassieke bureau van 120 × 60 cm; het 131 × 61 cm een blad van 140 × 70; het 161 × 71 cm een werkblad van 180 × 80 voor twee schermen. Omdat de zijbalken de enige elementen onder het blad zijn, zit je overal tussen de poten.
De hoogte is vast: 71,5 cm voor het onderstel alleen. Tel de dikte van je blad erbij voor de eindhoogte — 71,5 + 2,5 cm = 74 cm, 71,5 + 4 cm = 75,5 cm. De norm voor kantoorwerktafels (EN 527-1) legt het vaste werkvlak op 74 cm, met 2 cm speling: een blad van 2 tot 4 cm brengt je precies in dat bereik.
De dwarsbalk zit hoog. De twee zijbalken en de achterbalk lopen op 54,4 cm boven de vloer, 17,1 cm onder het blad: niets op voethoogte, de stofzuiger komt erdoor en de stoel rolt vrij. De achterbalk, tegen de muur, dient als rail voor stekkerdoos en kabels.
De bladdikte hangt af van de overspanning tussen de poten. Tot en met maat 101 × 71 cm volstaat multiplex van 18 mm; vanaf 111 × 51 cm rekent u op massief hout van 27 mm of gelijkwaardig. Deze waarden komen overeen met een doorbuiging kleiner dan 1/300 van de overspanning bij een belasting van 100 kg/m² — de matentabel geeft elke maat afzonderlijk.
Belangrijkste kenmerken
Verkrijgbaar in 15 uitvoeringen, hierboven te kiezen: grondvlak van 81 × 51 cm tot 161 × 71 cm, onderstelhoogte 71 cm.
| Buizen | zwart staal 3/4" (20 × 27), oftewel een buitendiameter van 27 mm — zie de tabel met buisdiameters in staal |
|---|---|
| Materialen | fittingen van smeedbaar gietijzer, buizen van zwart staal (zwart of verzinkt staal?) |
| Afwerking | blanke lak, zowel op het gietijzer als op het staal, waardoor het ruwe metaal zichtbaar blijft |
| Kleur | Grijs / antracietgrijs afhankelijk van het licht |
| Blad | niet inbegrepen — de flenzen van Ø 70 mm hebben 3 gaten om het blad van uw keuze vast te schroeven, hout of glas (de juiste vloerflens kiezen) |
| Hartafstand van de flenzen | ongeveer de maat min 7 cm, zowel in de lengte als in de diepte |
| Vloerbescherming | zwarte kunststof inzetstukken onder elke poot |
| Montage | wordt deels gemonteerd geleverd — bij ontvangst schroeft u nog enkele fittingen vast (schroefdraadfittingen goed vastdraaien) en bevestigt u uw blad aan de flenzen |
| Gewicht | 8,6 tot 10,7 kg afhankelijk van de uitvoering (tabel hieronder) |
Hetzelfde onderstel in andere buisdiameters
Dit bureau-onderstel bestaat in drie buisdiameters: Ø 27 mm (deze pagina), Ø 34 mm en Ø 42 mm. Hoe dikker de buis, hoe zwaarder, stabieler en krachtiger het onderstel; hoe dunner, hoe ingetogener het silhouet. Voor een eettafel of een sidetable kijk je beter naar het H-onderstel op tafelhoogte.
Details en bijzonderheden
Het metaal wordt beschermd door een blanke lak die de ruwe uitstraling behoudt: onderhoud met een zachte, droge doek, zonder water of schuurmiddel. Uitsluitend voor gebruik binnenshuis.

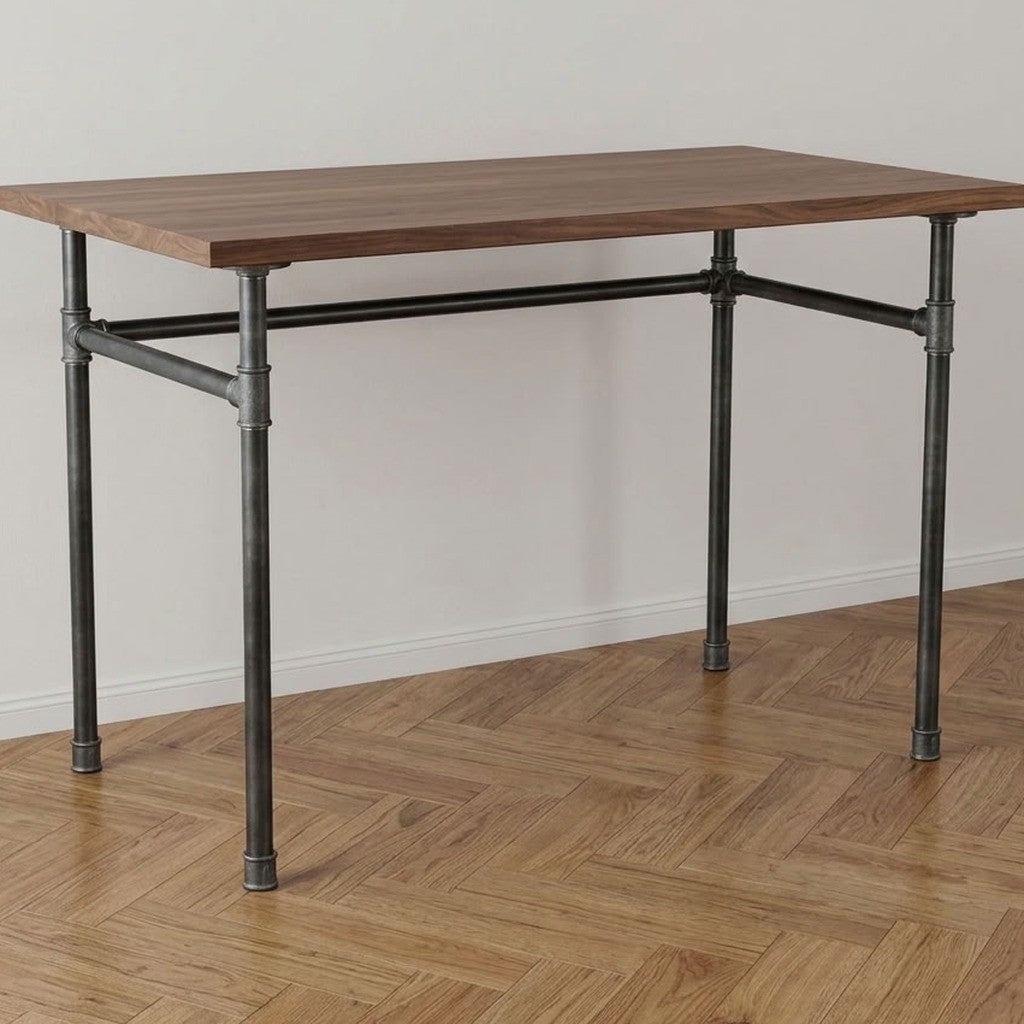

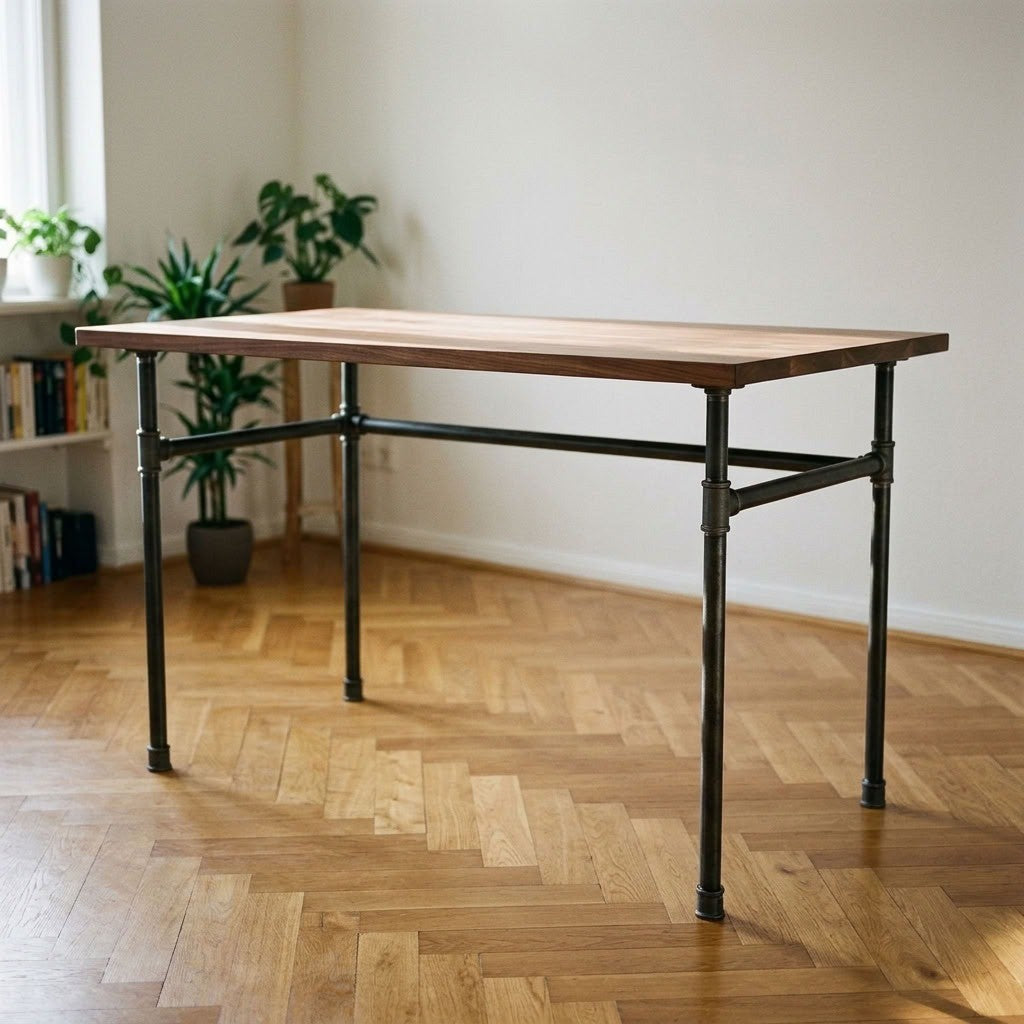

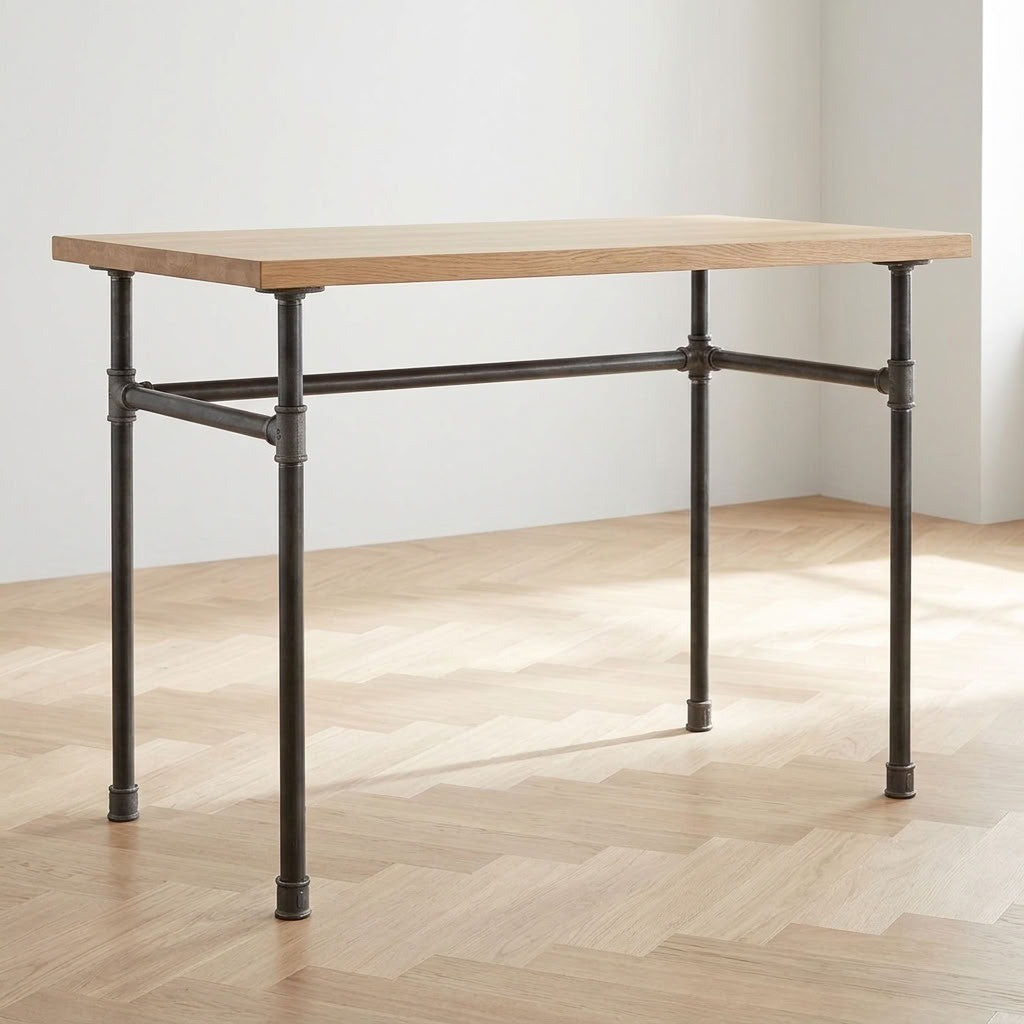

De sfeerbeelden met een blad dienen ter illustratie: het blad is niet inbegrepen.
De materialen kunnen kleine verschillen in uiterlijk vertonen ten opzichte van de foto's. Deze onvolkomenheden, die elk stuk uniek maken, dragen bij aan het rauwe, authentieke en uitgesproken industriële karakter van elk artikel dat Home Invasion verkoopt.
Op bestelling gemonteerd in Annecy, Frankrijk.
Gedetailleerde afmetingen
De letters verwijzen naar de tekeningen hieronder. Maten in centimeters; maat A wordt gemeten van de buitenrand van een flens tot de tegenoverliggende flens. De hartafstanden (B, D) gelden tussen de flensmiddens — handig bij het voorboren van de gaten in het blad.
Tolerantie: dit zijn nominale maten. De aandraaikracht van elke fitting en de gietwerktoleranties geven ongeveer ± 5 mm afwijking per maat. Meet het gemonteerde onderstel op voordat u uw blad boort of op maat laat zagen.
Zijaanzicht, in de lengterichting — indicatieve tekening, maten in de tabel
Bovenaanzicht — indicatieve tekening, maten in de tabel
| Maat | A – totale lengte | B – hartafstand (lengte) | C – totale diepte | D – hartafstand (diepte) | Min. bladdikte |
|---|---|---|---|---|---|

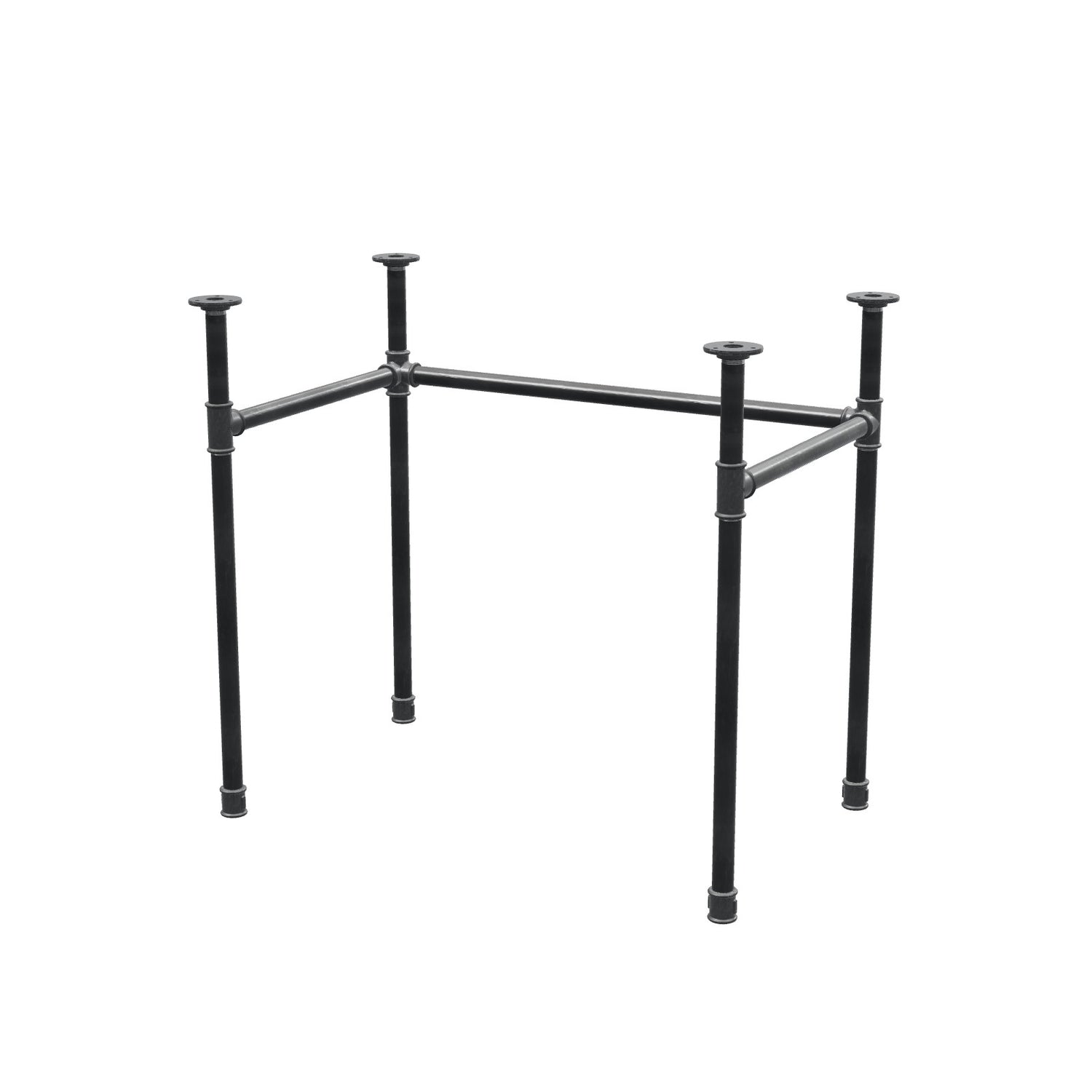

| 81 × 51 cm | 81,1 | 74,1 | 51,1 | 44,1 | multiplex 18 mm |

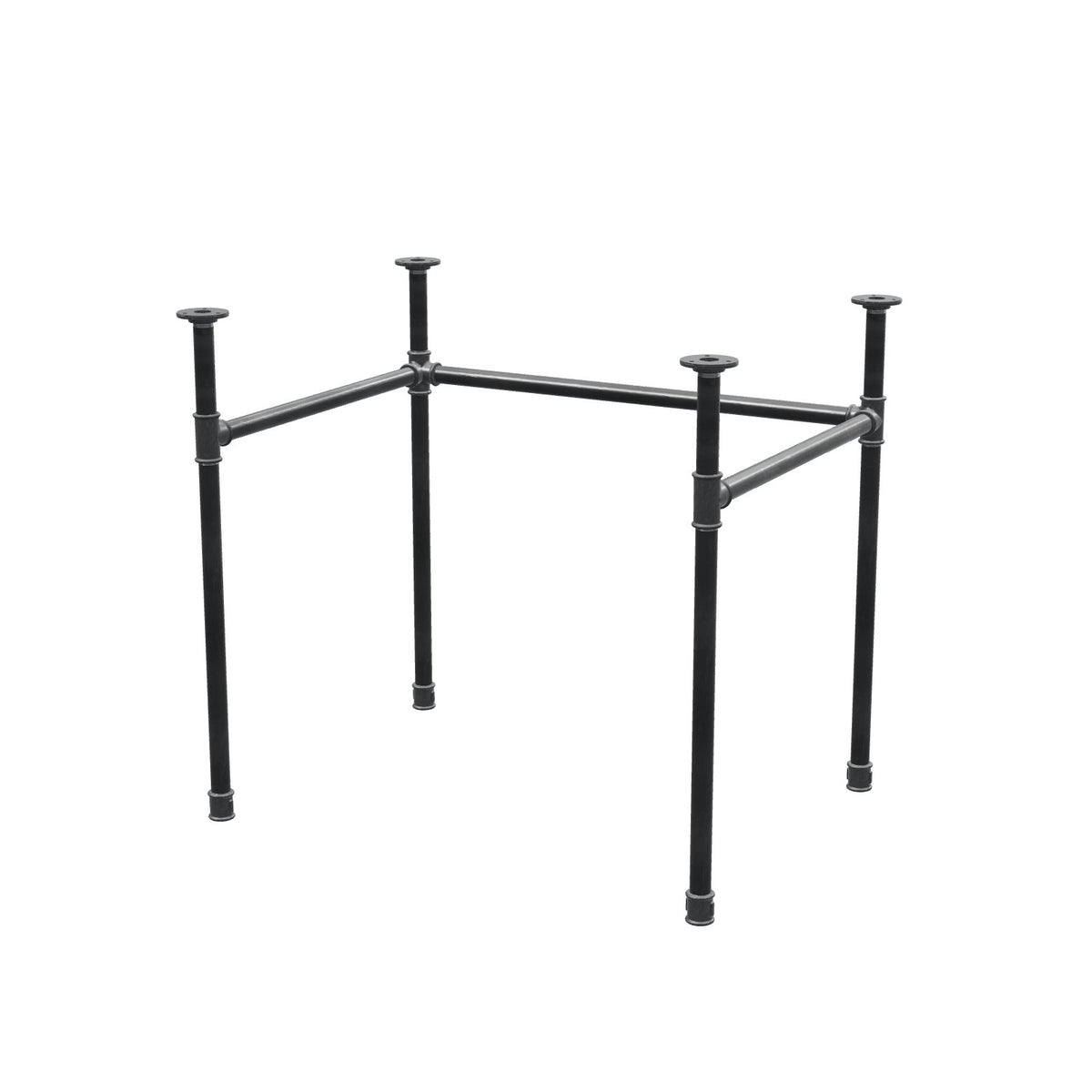

| 81 × 61 cm | 81,1 | 74,1 | 61,1 | 54,1 | multiplex 18 mm |
| 91 × 51 cm | 91,1 | 84,1 | 51,1 | 44,1 | multiplex 18 mm |
| 91 × 61 cm | 91,1 | 84,1 | 61,1 | 54,1 | multiplex 18 mm |
| 101 × 51 cm | 101,1 | 94,1 | 51,1 | 44,1 | multiplex 18 mm |
| 101 × 61 cm | 101,1 | 94,1 | 61,1 | 54,1 | multiplex 18 mm |

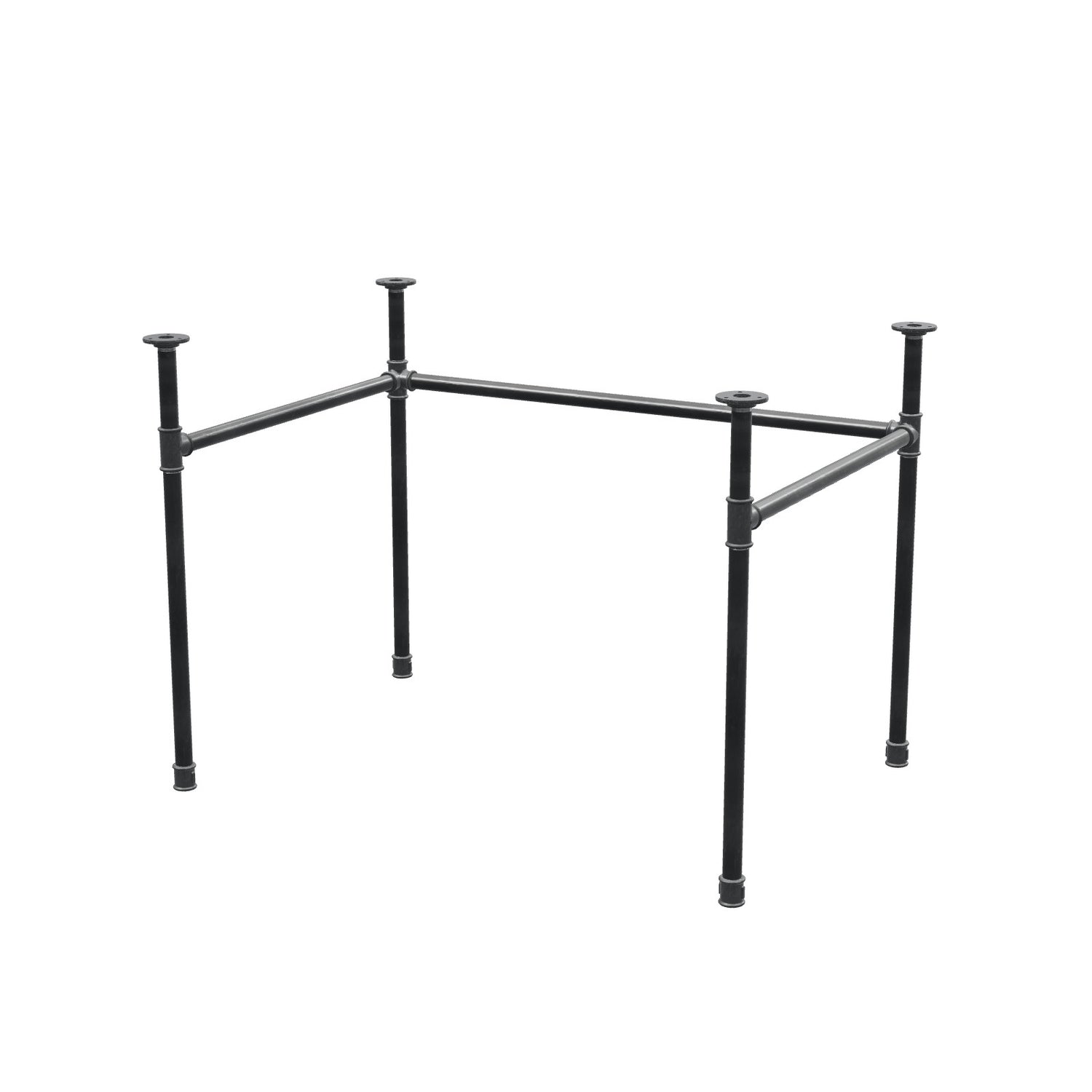

| 101 × 71 cm | 101,1 | 94,1 | 71,1 | 64,1 | multiplex 18 mm |
| 111 × 51 cm | 111,1 | 104,1 | 51,1 | 44,1 | massief 27 mm |
| 111 × 61 cm | 111,1 | 104,1 | 61,1 | 54,1 | massief 27 mm |
| 111 × 71 cm | 111,1 | 104,1 | 71,1 | 64,1 | massief 27 mm |
| 131 × 51 cm | 131,1 | 124,1 | 51,1 | 44,1 | massief 27 mm |
| 131 × 61 cm | 131,1 | 124,1 | 61,1 | 54,1 | massief 27 mm |

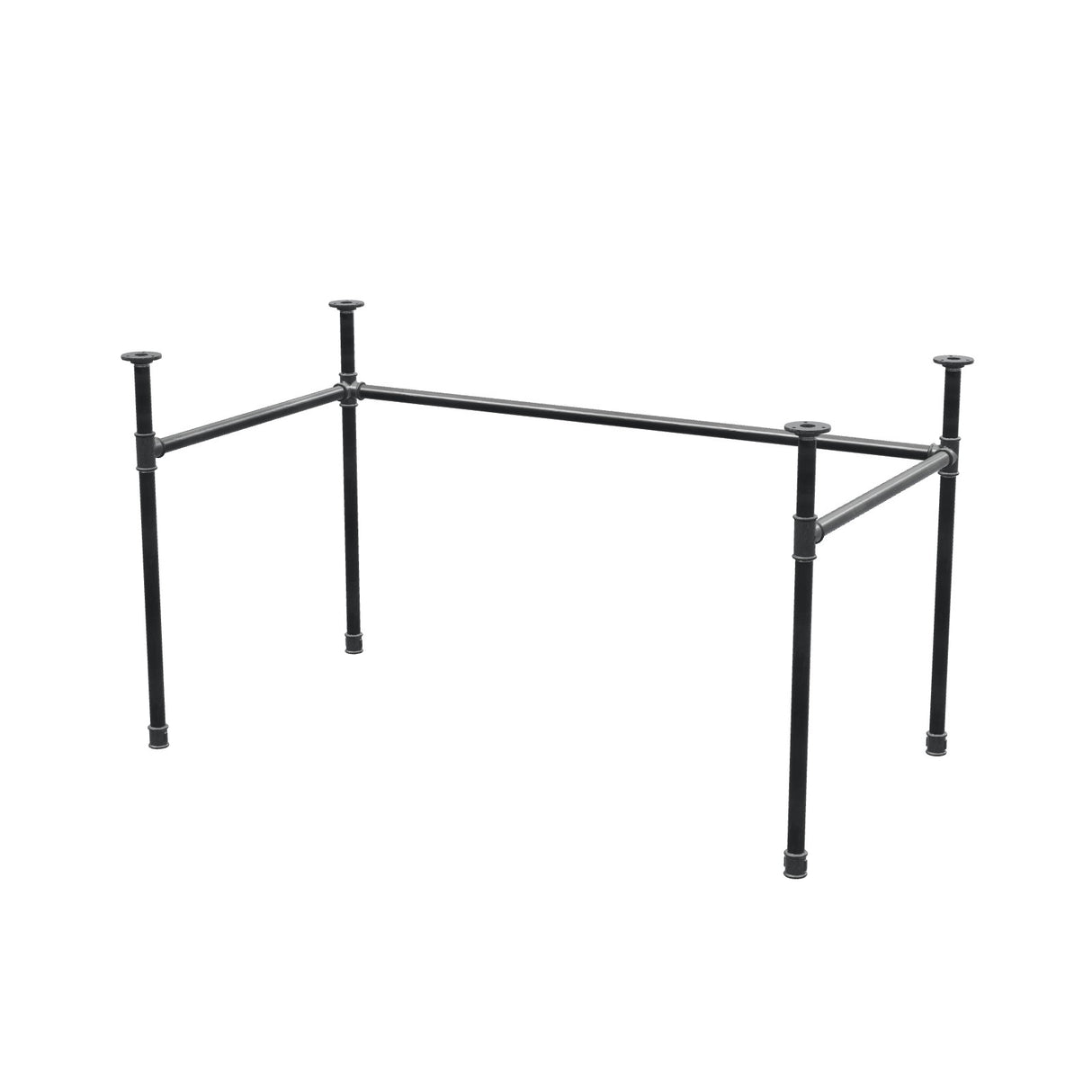

| 131 × 71 cm | 131,1 | 124,1 | 71,1 | 64,1 | massief 27 mm |

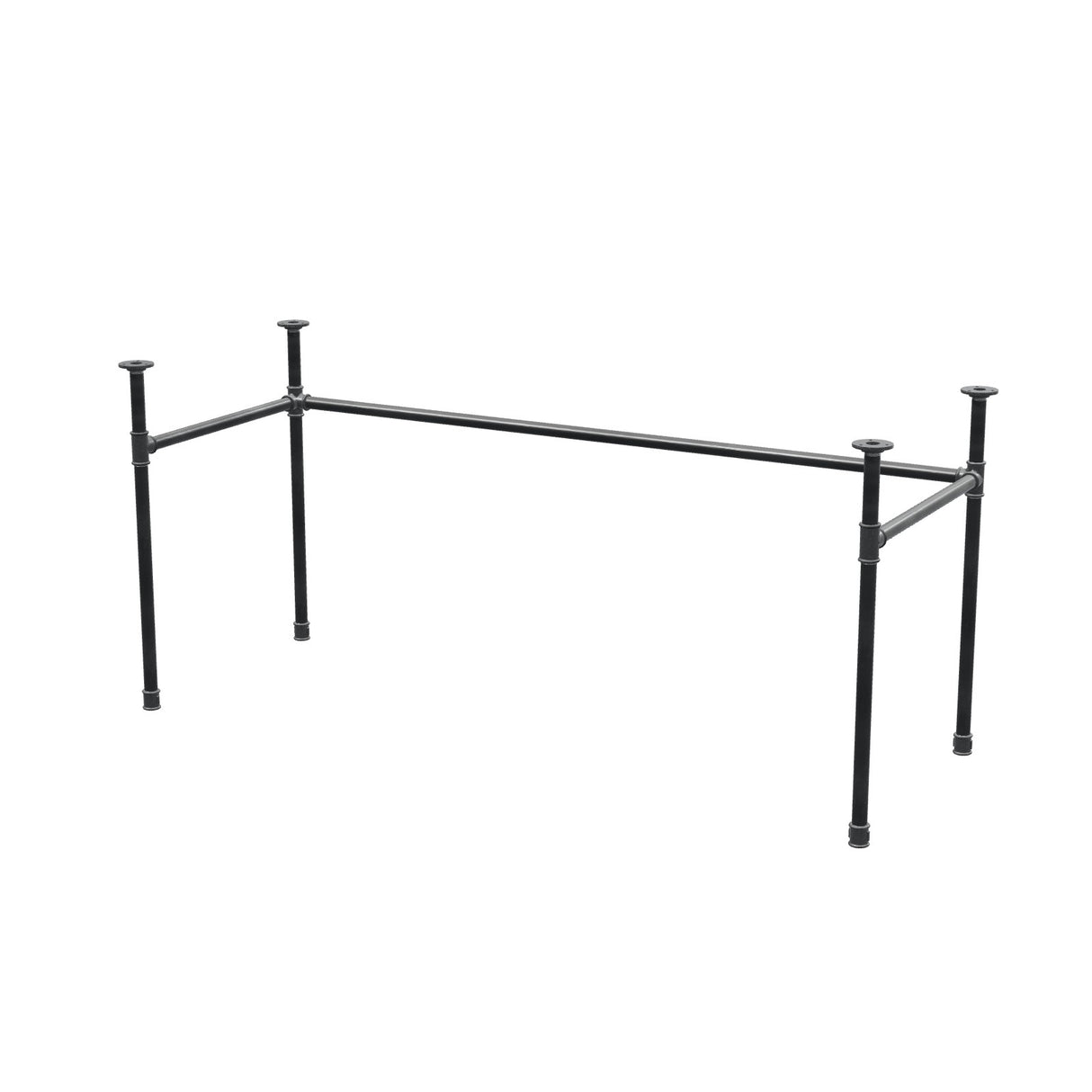

| 161 × 61 cm | 161,1 | 154,1 | 61,1 | 54,1 | massief 27 mm |
| 161 × 71 cm | 161,1 | 154,1 | 71,1 | 64,1 | massief 27 mm |
| E – totale hoogte | F – hoogte van de dwarsbalk-as |
|---|---|
| 71,5 | 54,4 |
Gewicht van het verpakte onderstel:
| Formaat | Gewicht |
|---|---|
| 81 × 51 cm | 8,6 kg |
| 81 × 61 cm | 8,9 kg |
| 91 × 51 cm | 8,7 kg |
| 91 × 61 cm | 9,1 kg |
| 101 × 51 cm | 8,9 kg |
| 101 × 61 cm | 9,2 kg |
| 101 × 71 cm | 9,5 kg |
| 111 × 51 cm | 9,2 kg |
| 111 × 61 cm | 9,5 kg |
| 111 × 71 cm | 9,8 kg |
| 131 × 51 cm | 9,5 kg |
| 131 × 61 cm | 9,8 kg |
| 131 × 71 cm | 10,1 kg |
| 161 × 61 cm | 10,4 kg |
| 161 × 71 cm | 10,7 kg |
Voor het op maat zagen van het blad en het bevestigen aan de flenzen legt onze handleiding een industrieel bureau van buizen bouwen stap voor stap uit hoe u te werk gaat.
Liever zelf in elkaar zetten?
Hier is niets gelast: twee T-stukken, twee verdelers, vier flenzen, vier moffen en elf draadbuizen, in elkaar geschroefd. Elk onderdeel is los te bestellen in onze catalogus, en de buislengtes zijn standaardreferenties, geen speciaal zaagwerk.
De onderdelen van één onderstel:
Buislengtes, winkelwagen en 3D-weergave per maat:
| Formaat | Benodigde buizen | Winkelwagen | 3D-weergave |
|---|---|---|---|
| 81 × 51 cm | 4 × 150 mm, 2 × 400 mm, 4 × 500 mm, 1 × 700 mm | De 23 onderdelen toevoegen | Configurator openen |
| 81 × 61 cm | 4 × 150 mm, 6 × 500 mm, 1 × 700 mm | De 23 onderdelen toevoegen | Configurator openen |
| 91 × 51 cm | 4 × 150 mm, 2 × 400 mm, 4 × 500 mm, 1 × 800 mm | De 23 onderdelen toevoegen | Configurator openen |
| 91 × 61 cm | 4 × 150 mm, 6 × 500 mm, 1 × 800 mm | De 23 onderdelen toevoegen | Configurator openen |
| 101 × 51 cm | 4 × 150 mm, 2 × 400 mm, 4 × 500 mm, 1 × 900 mm | De 23 onderdelen toevoegen | Configurator openen |
| 101 × 61 cm | 4 × 150 mm, 6 × 500 mm, 1 × 900 mm | De 23 onderdelen toevoegen | Configurator openen |
| 101 × 71 cm | 4 × 150 mm, 4 × 500 mm, 2 × 600 mm, 1 × 900 mm | De 23 onderdelen toevoegen | Configurator openen |
| 111 × 51 cm | 4 × 150 mm, 2 × 400 mm, 4 × 500 mm, 1 × 1000 mm | De 23 onderdelen toevoegen | Configurator openen |
| 111 × 61 cm | 4 × 150 mm, 6 × 500 mm, 1 × 1000 mm | De 23 onderdelen toevoegen | Configurator openen |
| 111 × 71 cm | 4 × 150 mm, 4 × 500 mm, 2 × 600 mm, 1 × 1000 mm | De 23 onderdelen toevoegen | Configurator openen |
| 131 × 51 cm | 4 × 150 mm, 2 × 400 mm, 4 × 500 mm, 1 × 1200 mm | De 23 onderdelen toevoegen | Configurator openen |
| 131 × 61 cm | 4 × 150 mm, 6 × 500 mm, 1 × 1200 mm | De 23 onderdelen toevoegen | Configurator openen |
| 131 × 71 cm | 4 × 150 mm, 4 × 500 mm, 2 × 600 mm, 1 × 1200 mm | De 23 onderdelen toevoegen | Configurator openen |
| 161 × 61 cm | 4 × 150 mm, 6 × 500 mm, 1 × 1500 mm | De 23 onderdelen toevoegen | Configurator openen |
| 161 × 71 cm | 4 × 150 mm, 4 × 500 mm, 2 × 600 mm, 1 × 1500 mm | De 23 onderdelen toevoegen | Configurator openen |
Het gemonteerde onderstel komt daarentegen gelakt, gecontroleerd en voorzien van zijn vloerbeschermende inzetstukken, die niet apart worden verkocht.
Wielen toevoegen
Wielen met 3/4″-schroefdraadtap draai je rechtstreeks in de onderste sokken, zonder boren en zonder plaat: het is dezelfde draad als de poten, meer is niet nodig. Er zijn er vier nodig, één per poot.
Ze verhogen het onderstel: reken de totale hoogte van het wiel min de circa 1,5 cm die in de sok is geschroefd, dus 9 cm meer met een wiel van 75 mm en 11,5 cm met een van 100 mm.
Op een bureau-onderstel dragen ze het blad op ongeveer 80 cm : te hoog om zittend te schrijven, maar precies goed voor een incidentele stawerkplek, een lichte werkbank of een werkplaatswagen die je van muur naar muur rolt.
| Model | Rem | Totale hoogte |
|---|---|---|
| Wiel 75 mm, rubber | met rem | 105 mm |
| Wiel 75 mm, gietijzer | met rem | 105 mm |
| Wiel 75 mm, rubber | zonder rem | 105 mm |
| Wiel 75 mm, gietijzer | zonder rem | 105 mm |
| Wiel 100 mm, rubber | met rem | 130 mm |
| Wiel 100 mm, gietijzer | met rem | 130 mm |
| Wiel 100 mm, rubber | zonder rem | 130 mm |
| Wiel 100 mm, gietijzer | zonder rem | 130 mm |
Modellen met rem komen meestal op twee van de vier poten, diagonaal tegenover elkaar.
