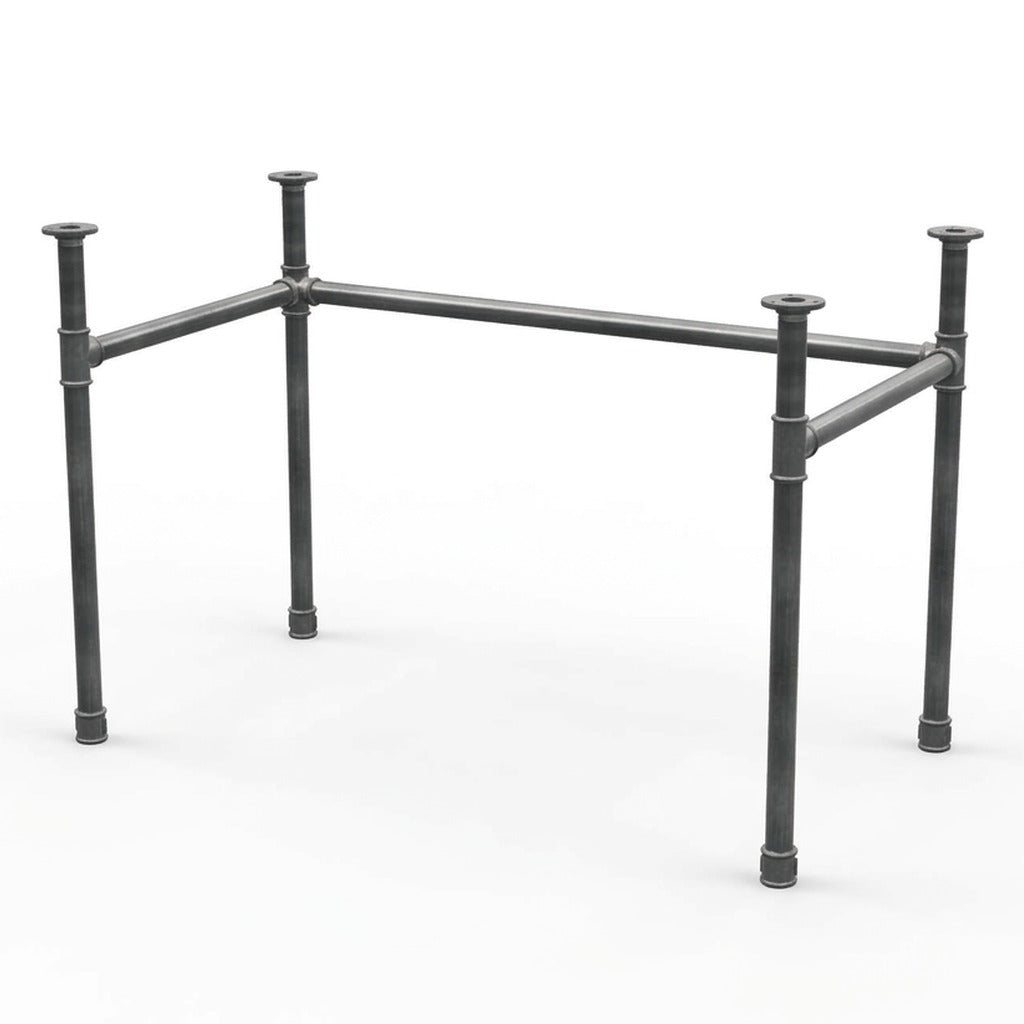

Bureau-onderstel in U-vorm, gietijzer en gelakt staal Ø 34 mm

257.45 €

Belasting inbegrepen Verzending berekend bij het afrekenen.

Productvarianten

Verzending en levering

Producttype	Leveringswijze	Voorbereidingstijd	Transporttijd	Levertijd
Alle onderdelen	Afhaalpunt	0 tot 3 dagen	3 tot 6 dagen	3 tot 9 dagen
Alle onderdelen	Thuis	0 tot 3 dagen	2 tot 3 dagen	2 tot 6 dagen
Buizen > 90cm	Thuis	0 tot 3 dagen	2 tot 3 dagen	2 tot 6 dagen
Buizen < 200cm	Thuis	0 tot 3 dagen	2 tot 3 dagen	2 tot 6 dagen
Buizen > 200cm	Thuis	0 tot 6 dagen	4 tot 6 dagen	4 tot 12 dagen
Geassembleerde producten	Thuis en Afhaalpunt	0 tot 5 dagen	(zie methoden)	2 tot 11 dagen

* Buizen langer dan 90cm kunnen niet via een afhaalpunt worden geleverd

De levering is gratis vanaf een aankoopbedrag van 300€ voor afhaalpunt

Voor bevestiging van de levertijd voor specifieke producten kunt u ons een bericht sturen

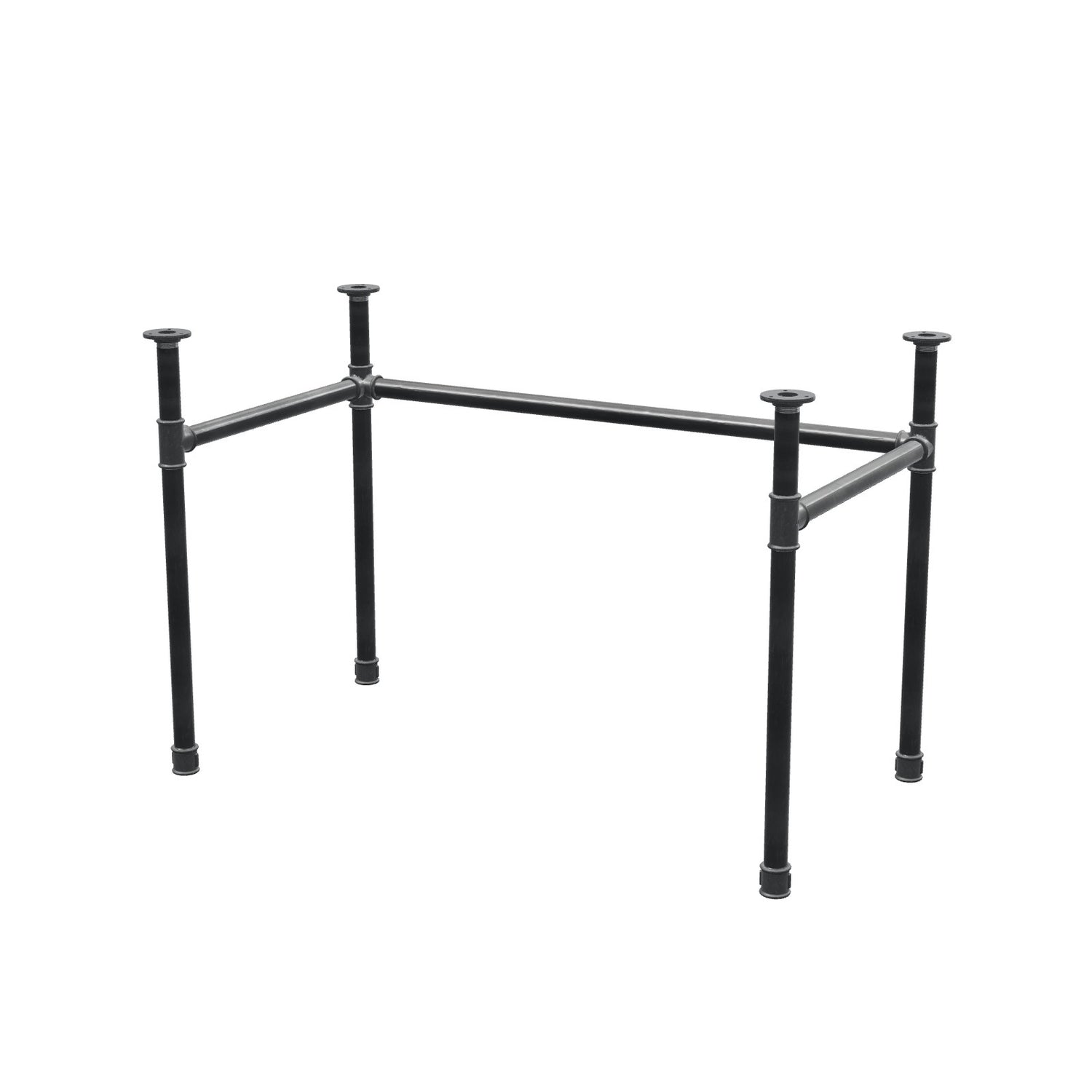

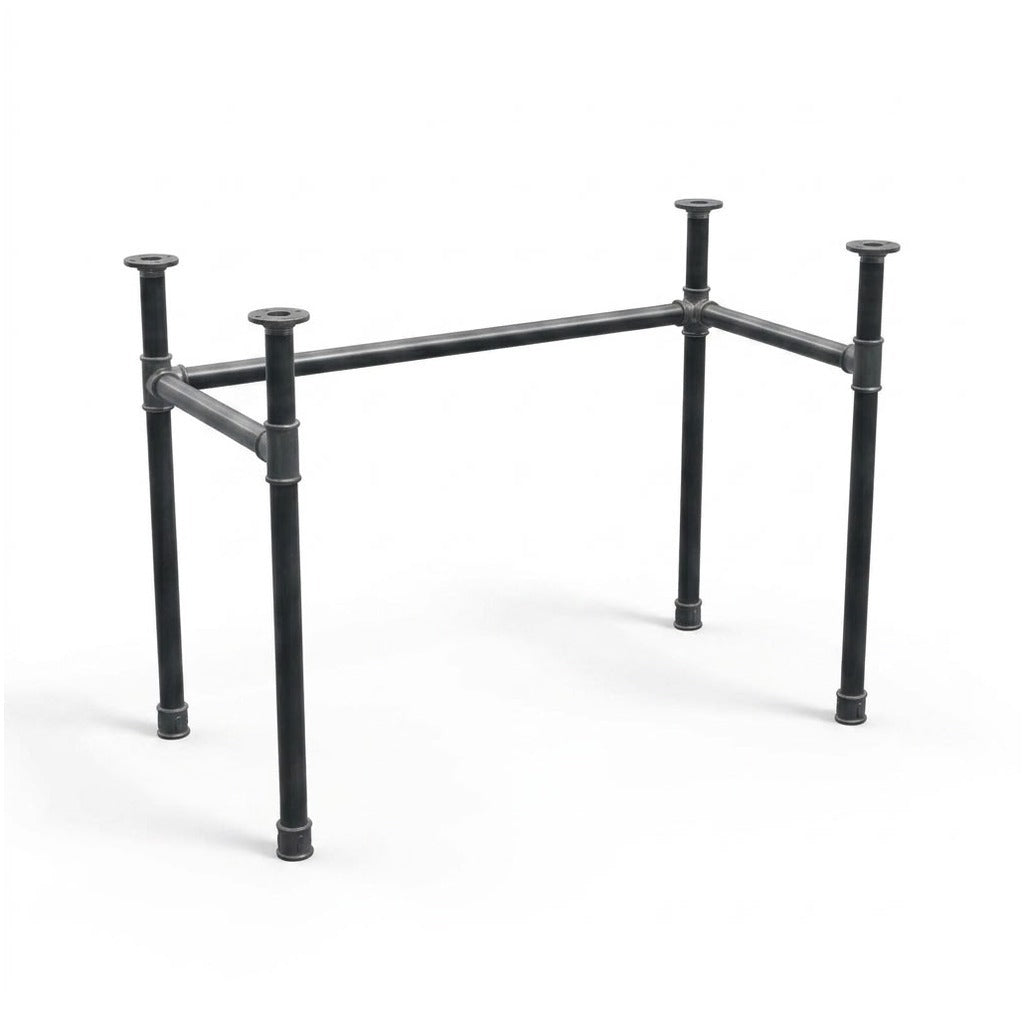

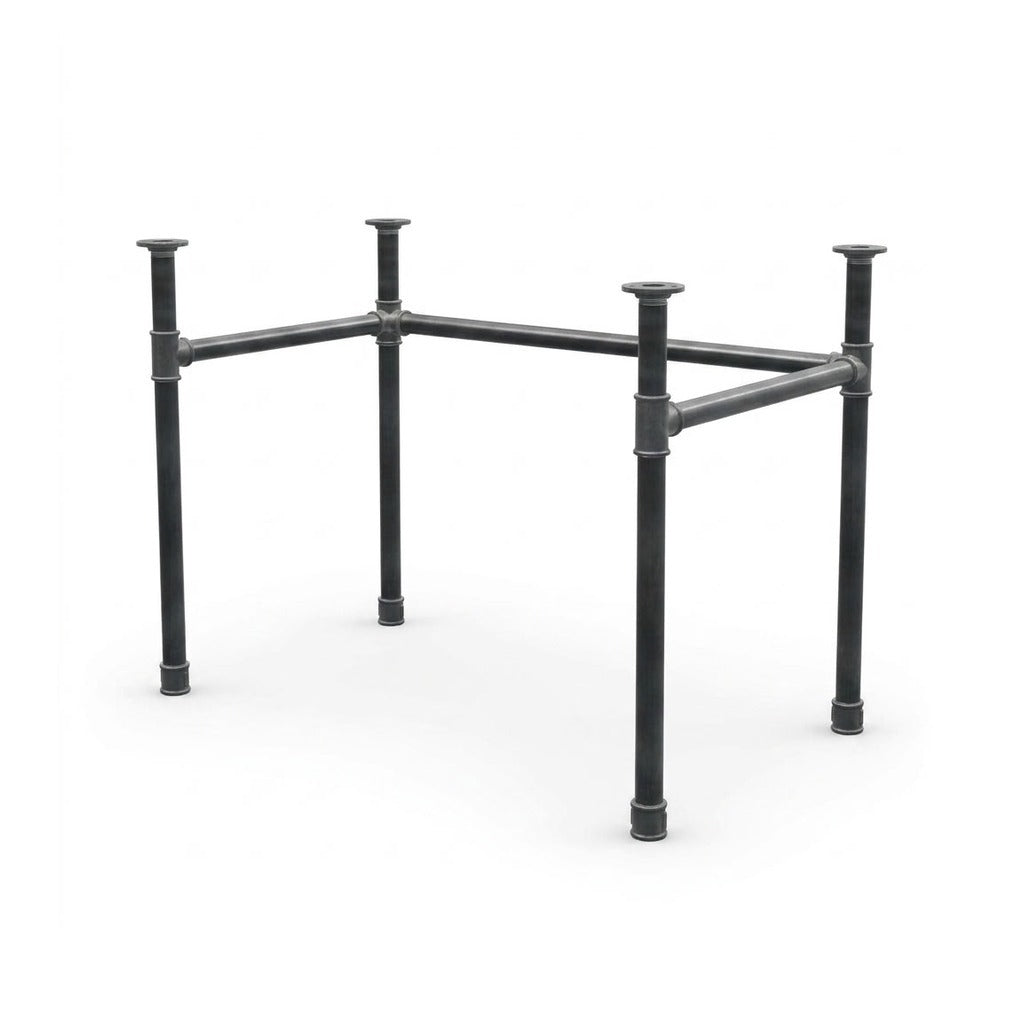

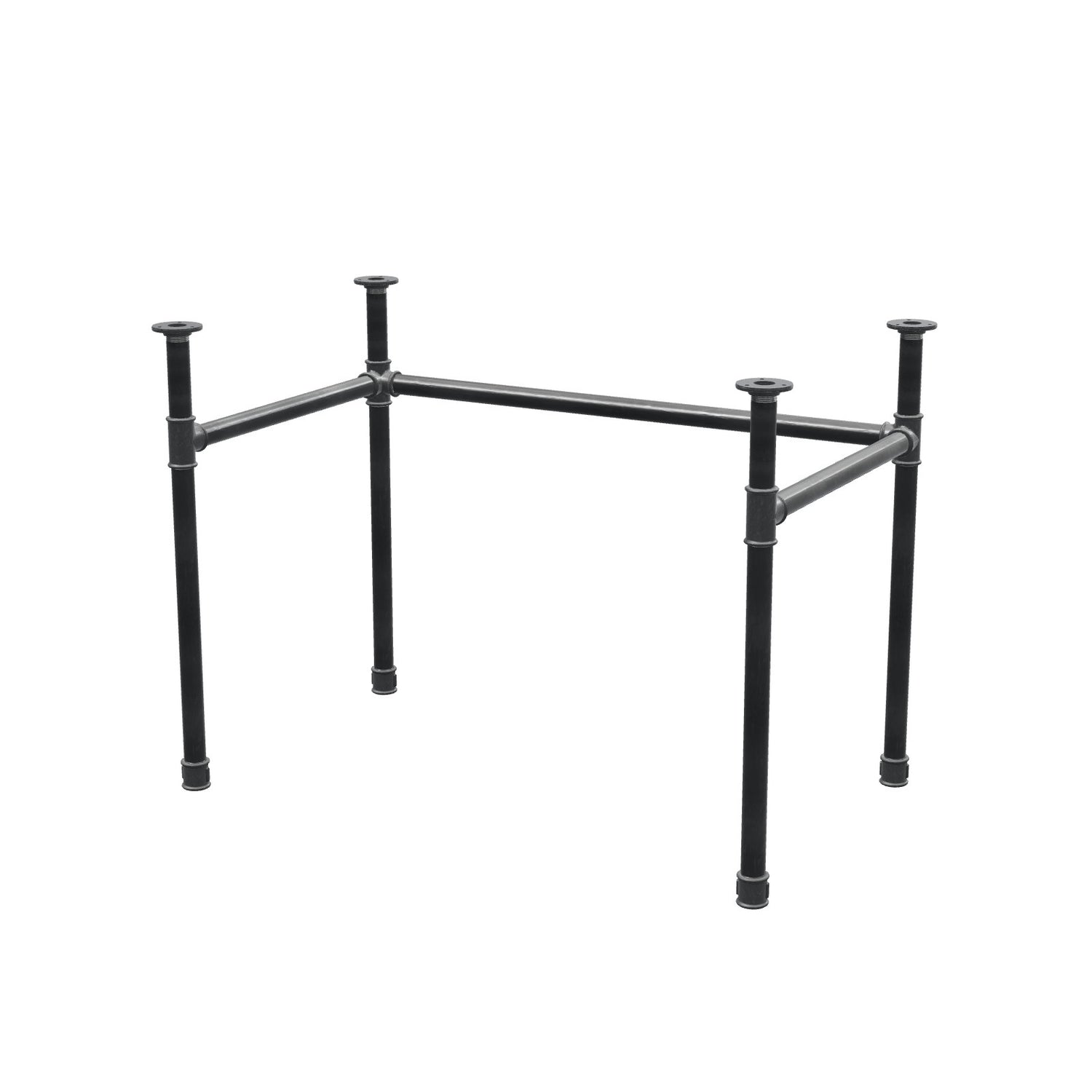

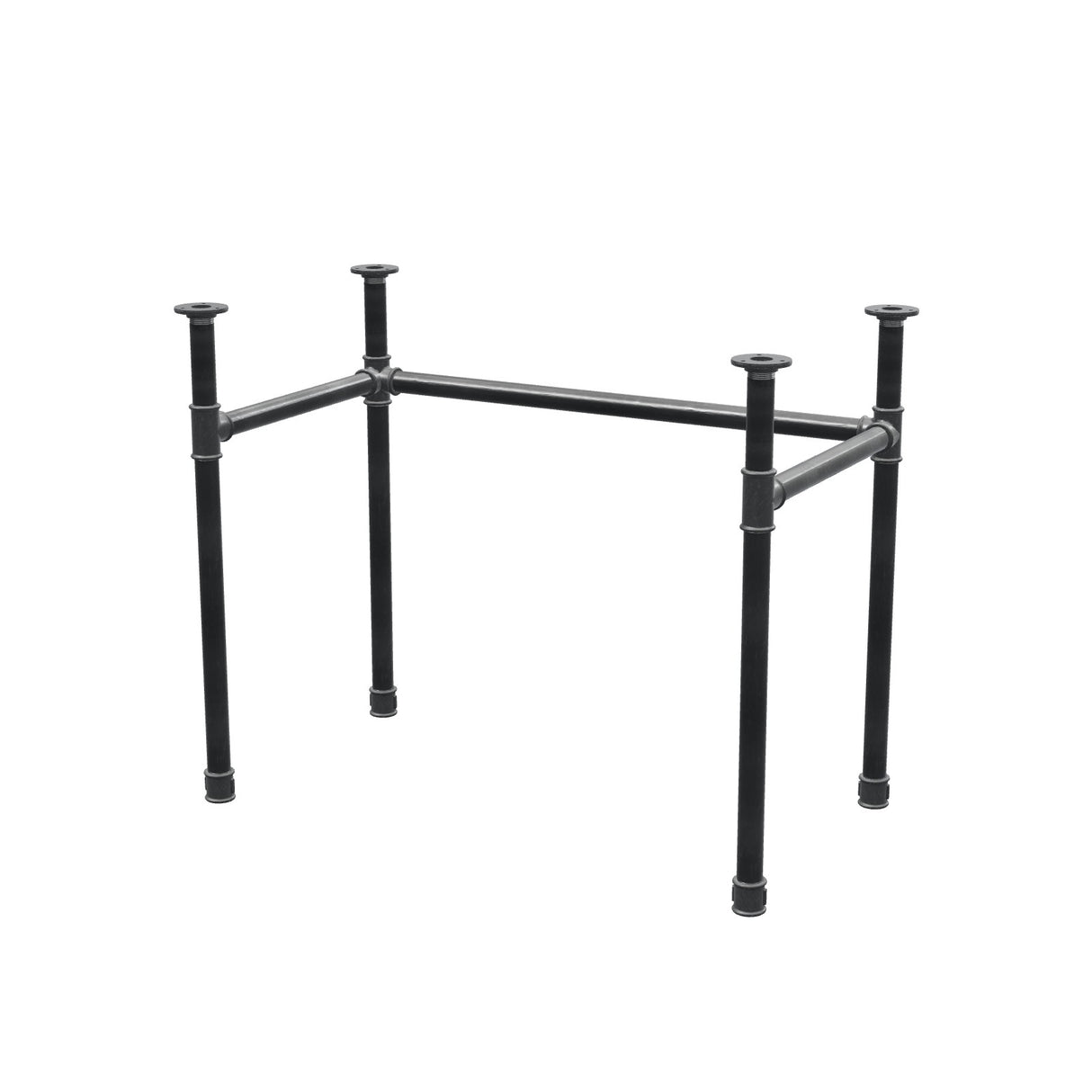

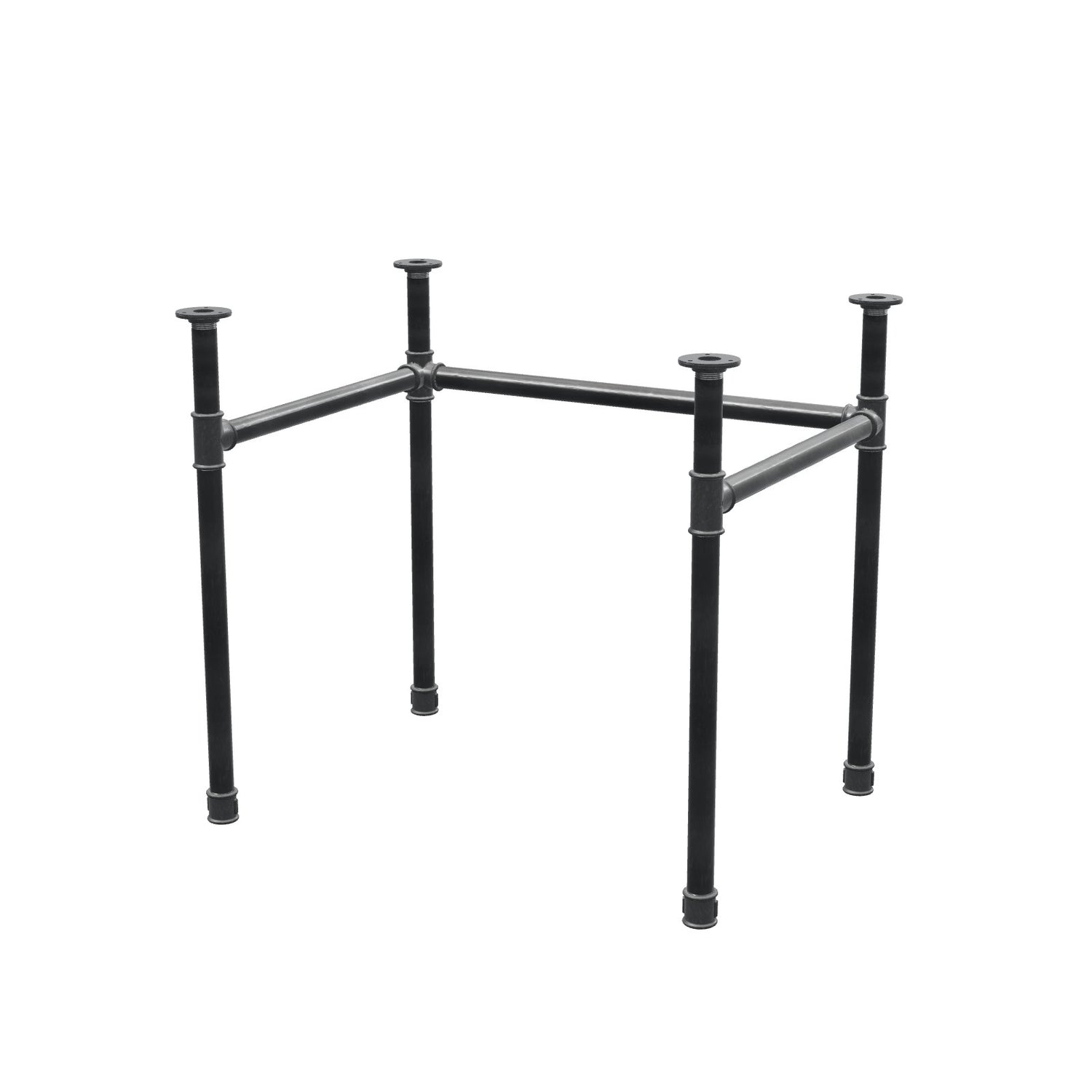

Het bureau-onderstel in U-vorm, in buis Ø 34 mm

Dit is de tussenversie van ons bureau-onderstel: de zwarte stalen buis gaat naar 1 inch, dus 34 mm buitendiameter, en het onderstel wint aan stijfheid op de grote breedtes zonder zijn lijn te verliezen. Het principe blijft dat van de U: vier poten op de hoeken, twee zijbalken en één verbindingsbalk, achter en hoog, die de onderkant van het bureau volledig vrijlaat. Onderstelhoogte 72,5 cm, dus 75 cm met een blad van 25 mm. Vijftien formaten, van 82 × 52 tot 162 × 72 cm.

Blad niet inbegrepen. Dit onderstel wordt los verkocht: je bevestigt er het blad van je keuze op (hout, glas, werkblad).

Smeedbaar gietijzer en 1 inch staal, met de hand geschroefd

Twee T-stukken voor, twee 4-weg verdelers achter: die laatste houden zowel de zijbalken als de achterbalk vast. Uit elke voetmof stijgt een lange buis naar zijn fitting, een korte buis bereikt de flens die het blad vasthoudt. Volledig geschroefd, zonder lasnaad, gemonteerd in Annecy en demontabel.

Je formaat kiezen

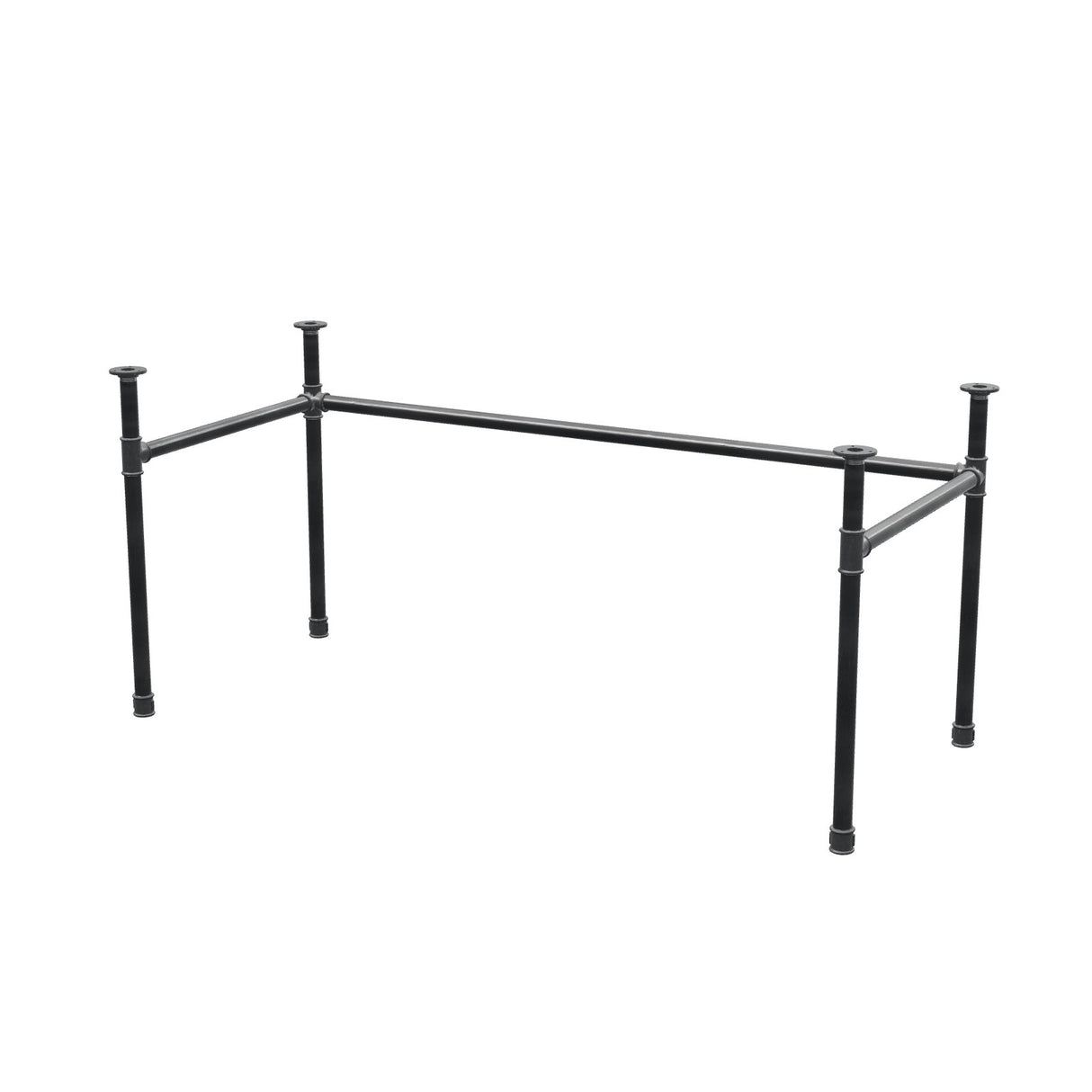

Het formaat volgt uit het blad: 8 tot 15 cm overstek aan elke kant in de breedte, 4 tot 8 cm in de diepte. Het 112 × 52 cm neemt een bureau van 120 × 60, het 132 × 62 cm een blad van 140 × 70, het 162 × 72 cm een werkblad van 180 × 80. Met deze diameter is het onderstel stijf genoeg voor lange bladen zonder het silhouet te verzwaren.

De hoogte is vast: 72,5 cm voor het onderstel alleen. Tel de dikte van je blad erbij voor de eindhoogte — 72,5 + 2,5 cm = 75 cm, 72,5 + 4 cm = 76,5 cm. De norm voor kantoorwerktafels (EN 527-1) legt het vaste werkvlak op 74 cm, met 2 cm speling: een blad van 2 tot 4 cm brengt je precies in dat bereik.

De dwarsbalk zit hoog. De twee zijbalken en de achterbalk lopen op 54,9 cm boven de vloer, 17,5 cm onder het blad: niets op voethoogte, de stofzuiger komt erdoor en de stoel rolt vrij. De achterbalk, tegen de muur, dient als rail voor stekkerdoos en kabels.

De bladdikte hangt af van de overspanning tussen de poten. Tot en met maat 102 × 72 cm volstaat multiplex van 18 mm; vanaf 112 × 52 cm rekent u op massief hout van 27 mm of gelijkwaardig. Deze waarden komen overeen met een doorbuiging kleiner dan 1/300 van de overspanning bij een belasting van 100 kg/m² — de matentabel geeft elke maat afzonderlijk.

Belangrijkste kenmerken

Verkrijgbaar in 15 uitvoeringen, hierboven te kiezen: grondvlak van 82 × 52 cm tot 162 × 72 cm, onderstelhoogte 72 cm.

Buizen	zwart staal 1" (26 × 34), oftewel een buitendiameter van 34 mm — zie de tabel met buisdiameters in staal
Materialen	fittingen van smeedbaar gietijzer, buizen van zwart staal (zwart of verzinkt staal?)
Afwerking	blanke lak, zowel op het gietijzer als op het staal, waardoor het ruwe metaal zichtbaar blijft
Kleur	Grijs / antracietgrijs afhankelijk van het licht
Blad	niet inbegrepen — de flenzen van Ø 75 mm hebben 3 gaten om het blad van uw keuze vast te schroeven, hout of glas (de juiste vloerflens kiezen)
Hartafstand van de flenzen	ongeveer de maat min 7,5 cm, zowel in de lengte als in de diepte
Vloerbescherming	zwarte kunststof inzetstukken onder elke poot
Montage	wordt deels gemonteerd geleverd — bij ontvangst schroeft u nog enkele fittingen vast (schroefdraadfittingen goed vastdraaien) en bevestigt u uw blad aan de flenzen
Gewicht	12,8 tot 15,9 kg afhankelijk van de uitvoering (tabel hieronder)

Hetzelfde onderstel in andere buisdiameters

Dit bureau-onderstel bestaat in drie buisdiameters: Ø 27 mm, Ø 34 mm (deze pagina) en Ø 42 mm. Hoe dikker de buis, hoe zwaarder, stabieler en krachtiger het onderstel; hoe dunner, hoe ingetogener het silhouet. Voor een eettafel of een sidetable kijk je beter naar het H-onderstel op tafelhoogte.

Details en bijzonderheden

Een blanke lak beschermt het gietijzer en het staal en laat tegelijk de ruwe uitstraling van het metaal zichtbaar. Neem het af met een droge doek; vermijd water en schuurmiddelen. Alleen voor binnen.

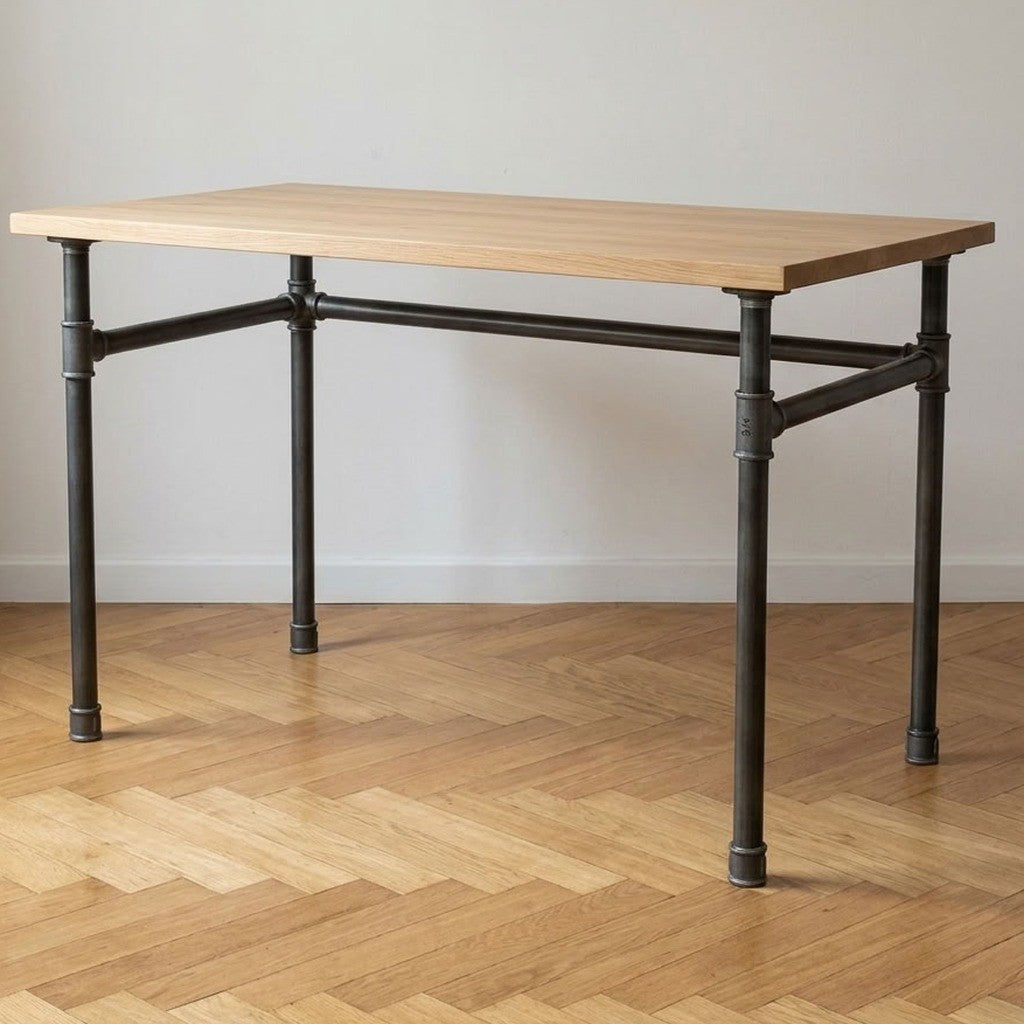

Foto's met een blad zijn sfeerbeelden; alleen het onderstel wordt verkocht.

Lichte verschillen in tint of oppervlak zijn normaal bij gietstukken: ze horen bij het rauwe, authentieke karakter van de artikelen van Home Invasion en maken elk onderstel uniek.

Op bestelling gemonteerd in ons atelier in Annecy, Frankrijk.

Gedetailleerde afmetingen

De letters verwijzen naar de tekeningen hieronder. Maten in centimeters; maat A wordt gemeten van de buitenrand van een flens tot de tegenoverliggende flens. De hartafstanden (B, D) gelden tussen de flensmiddens — handig bij het voorboren van de gaten in het blad.

Tolerantie: dit zijn nominale maten. De aandraaikracht van elke fitting en de gietwerktoleranties geven ongeveer ± 5 mm afwijking per maat. Meet het gemonteerde onderstel op voordat u uw blad boort of op maat laat zagen.

Maattekening van het onderstel — zijaanzicht
Zijaanzicht, in de lengterichting — indicatieve tekening, maten in de tabel

Maattekening van het onderstel — bovenaanzicht
Bovenaanzicht — indicatieve tekening, maten in de tabel

Maat	A – totale lengte	B – hartafstand (lengte)	C – totale diepte	D – hartafstand (diepte)	Min. bladdikte
82 × 52 cm	81,7	74,2	51,7	44,2	multiplex 18 mm
82 × 62 cm	81,7	74,2	61,7	54,2	multiplex 18 mm
92 × 52 cm	91,7	84,2	51,7	44,2	multiplex 18 mm
92 × 62 cm	91,7	84,2	61,7	54,2	multiplex 18 mm
102 × 52 cm	101,7	94,2	51,7	44,2	multiplex 18 mm
102 × 62 cm	101,7	94,2	61,7	54,2	multiplex 18 mm
102 × 72 cm	101,7	94,2	71,7	64,2	multiplex 18 mm
112 × 52 cm	111,7	104,2	51,7	44,2	massief 27 mm
112 × 62 cm	111,7	104,2	61,7	54,2	massief 27 mm
112 × 72 cm	111,7	104,2	71,7	64,2	massief 27 mm
132 × 52 cm	131,7	124,2	51,7	44,2	massief 27 mm
132 × 62 cm	131,7	124,2	61,7	54,2	massief 27 mm
132 × 72 cm	131,7	124,2	71,7	64,2	massief 27 mm
162 × 62 cm	161,7	154,2	61,7	54,2	massief 27 mm
162 × 72 cm	161,7	154,2	71,7	64,2	massief 27 mm

E – totale hoogte	F – hoogte van de dwarsbalk-as
72,5	54,9

Gewicht van het verpakte onderstel:

Formaat	Gewicht
82 × 52 cm	12,8 kg
82 × 62 cm	13,3 kg
92 × 52 cm	13,1 kg
92 × 62 cm	13,6 kg
102 × 52 cm	13,3 kg
102 × 62 cm	13,8 kg
102 × 72 cm	14,3 kg
112 × 52 cm	13,6 kg
112 × 62 cm	14,1 kg
112 × 72 cm	14,6 kg
132 × 52 cm	14,0 kg
132 × 62 cm	14,5 kg
132 × 72 cm	15,0 kg
162 × 62 cm	15,4 kg
162 × 72 cm	15,9 kg

Voor het op maat zagen van het blad en het bevestigen aan de flenzen legt onze handleiding een industrieel bureau van buizen bouwen stap voor stap uit hoe u te werk gaat.

Liever zelf in elkaar zetten?

Hier is niets gelast: twee T-stukken, twee verdelers, vier flenzen, vier moffen en elf draadbuizen, in elkaar geschroefd. Elk onderdeel is los te bestellen in onze catalogus, en de buislengtes zijn standaardreferenties, geen speciaal zaagwerk.

De onderdelen van één onderstel:

Onderdeel	Aantal
T-stuk gelijk binnendraad, zwart gietijzer Ø 34 mm	2
T-verdeler 4-weg, zwart gietijzer Ø 34 mm	2
Vloerflens, zwart gietijzer Ø 34 mm	4
Sok gelijk, zwart gietijzer Ø 34 mm	4
Zwarte stalen buis met schroefdraad Ø 34 mm	11

Buislengtes, winkelwagen en 3D-weergave per maat:

Formaat	Benodigde buizen	Winkelwagen	3D-weergave
82 × 52 cm	4 × 150 mm, 2 × 400 mm, 4 × 500 mm, 1 × 700 mm	De 23 onderdelen toevoegen	Configurator openen
82 × 62 cm	4 × 150 mm, 6 × 500 mm, 1 × 700 mm	De 23 onderdelen toevoegen	Configurator openen
92 × 52 cm	4 × 150 mm, 2 × 400 mm, 4 × 500 mm, 1 × 800 mm	De 23 onderdelen toevoegen	Configurator openen
92 × 62 cm	4 × 150 mm, 6 × 500 mm, 1 × 800 mm	De 23 onderdelen toevoegen	Configurator openen
102 × 52 cm	4 × 150 mm, 2 × 400 mm, 4 × 500 mm, 1 × 900 mm	De 23 onderdelen toevoegen	Configurator openen
102 × 62 cm	4 × 150 mm, 6 × 500 mm, 1 × 900 mm	De 23 onderdelen toevoegen	Configurator openen
102 × 72 cm	4 × 150 mm, 4 × 500 mm, 2 × 600 mm, 1 × 900 mm	De 23 onderdelen toevoegen	Configurator openen
112 × 52 cm	4 × 150 mm, 2 × 400 mm, 4 × 500 mm, 1 × 1000 mm	De 23 onderdelen toevoegen	Configurator openen
112 × 62 cm	4 × 150 mm, 6 × 500 mm, 1 × 1000 mm	De 23 onderdelen toevoegen	Configurator openen
112 × 72 cm	4 × 150 mm, 4 × 500 mm, 2 × 600 mm, 1 × 1000 mm	De 23 onderdelen toevoegen	Configurator openen
132 × 52 cm	4 × 150 mm, 2 × 400 mm, 4 × 500 mm, 1 × 1200 mm	De 23 onderdelen toevoegen	Configurator openen
132 × 62 cm	4 × 150 mm, 6 × 500 mm, 1 × 1200 mm	De 23 onderdelen toevoegen	Configurator openen
132 × 72 cm	4 × 150 mm, 4 × 500 mm, 2 × 600 mm, 1 × 1200 mm	De 23 onderdelen toevoegen	Configurator openen
162 × 62 cm	4 × 150 mm, 6 × 500 mm, 1 × 1500 mm	De 23 onderdelen toevoegen	Configurator openen
162 × 72 cm	4 × 150 mm, 4 × 500 mm, 2 × 600 mm, 1 × 1500 mm	De 23 onderdelen toevoegen	Configurator openen

Het gemonteerde onderstel komt daarentegen gelakt, gecontroleerd en voorzien van zijn vloerbeschermende inzetstukken, die niet apart worden verkocht.
