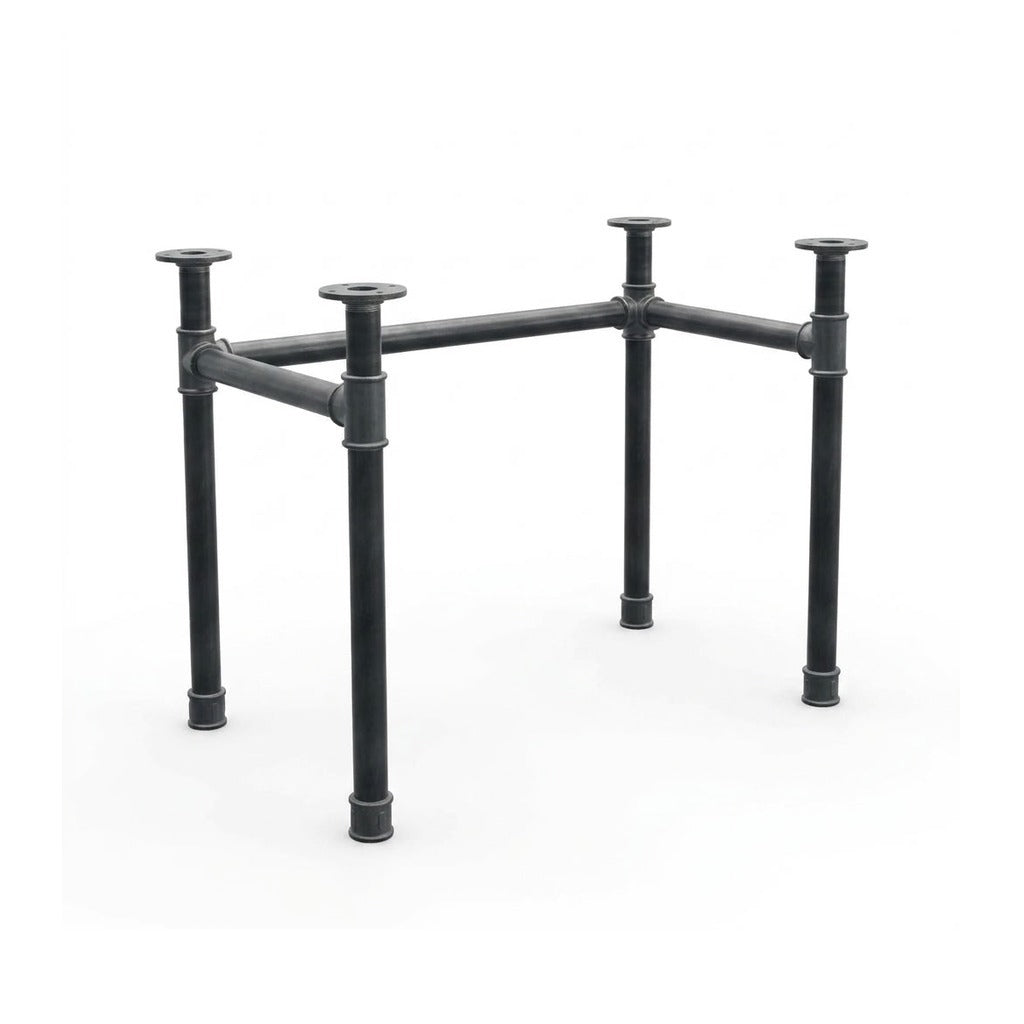

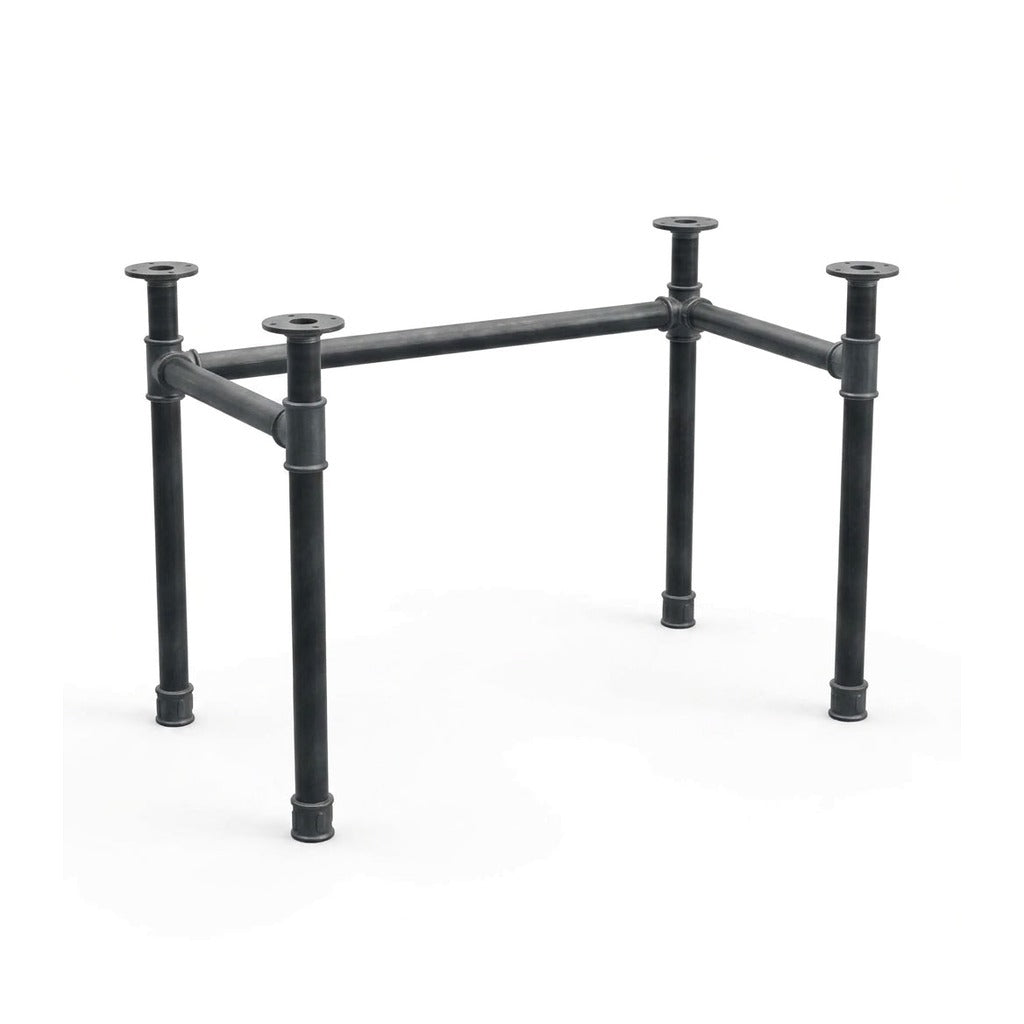

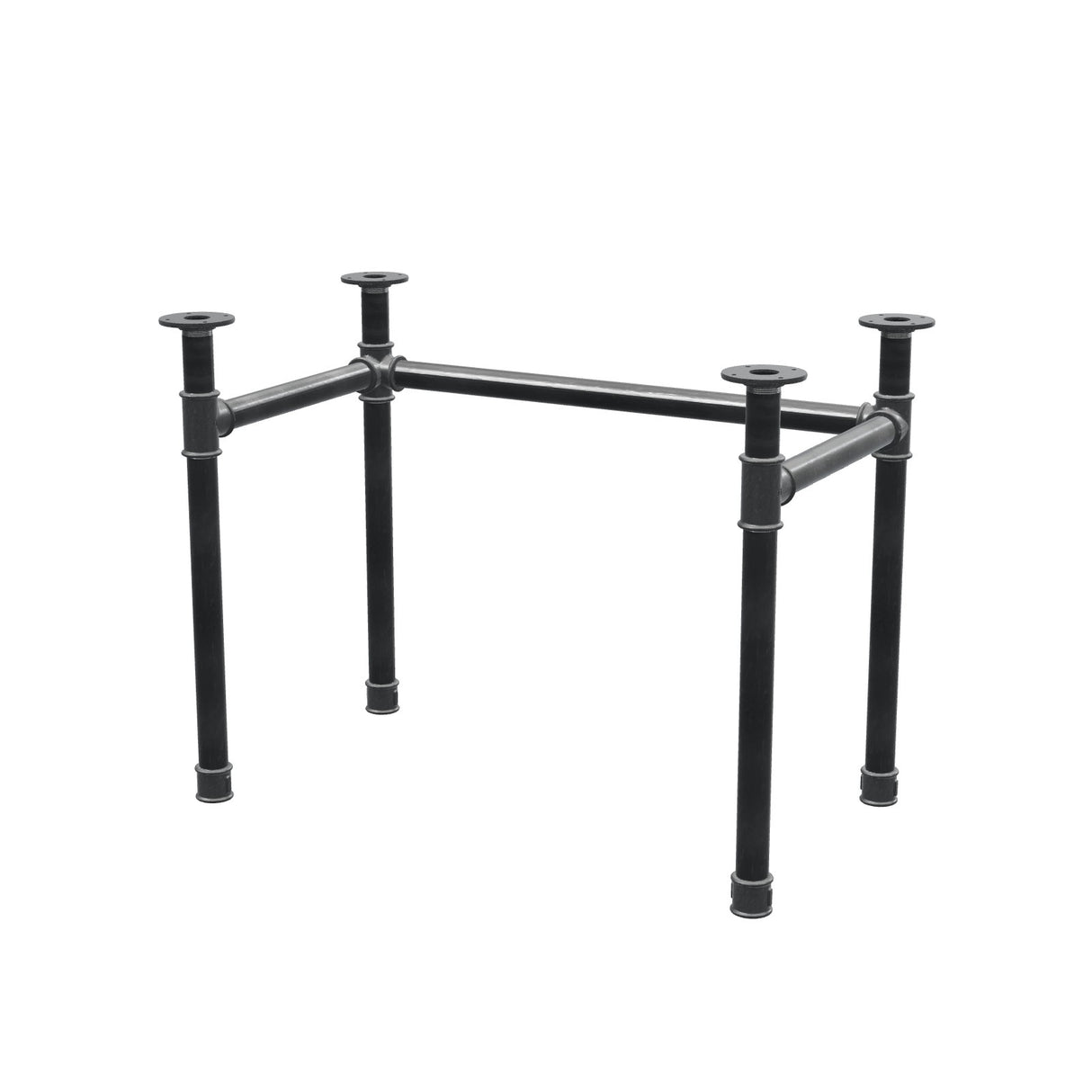

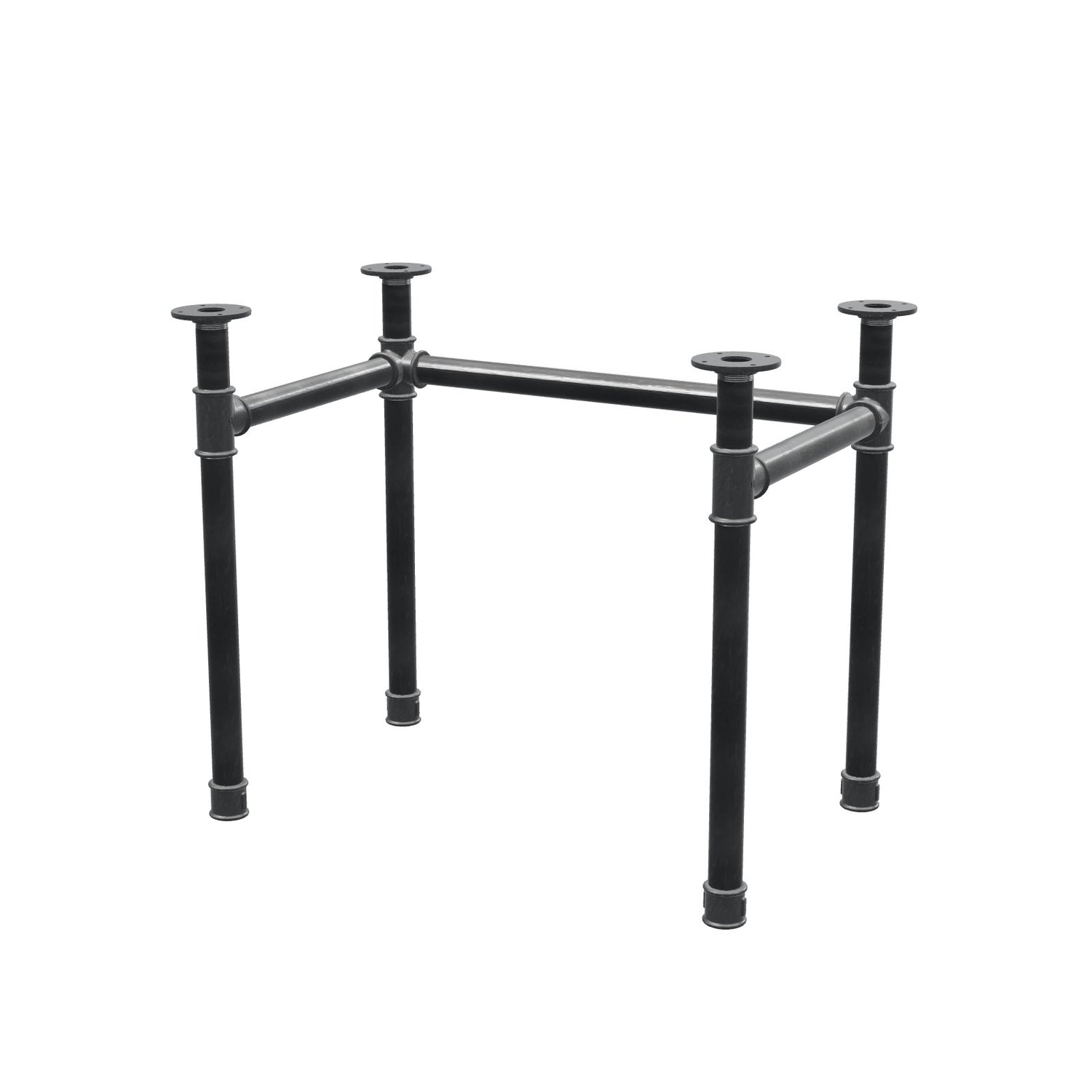

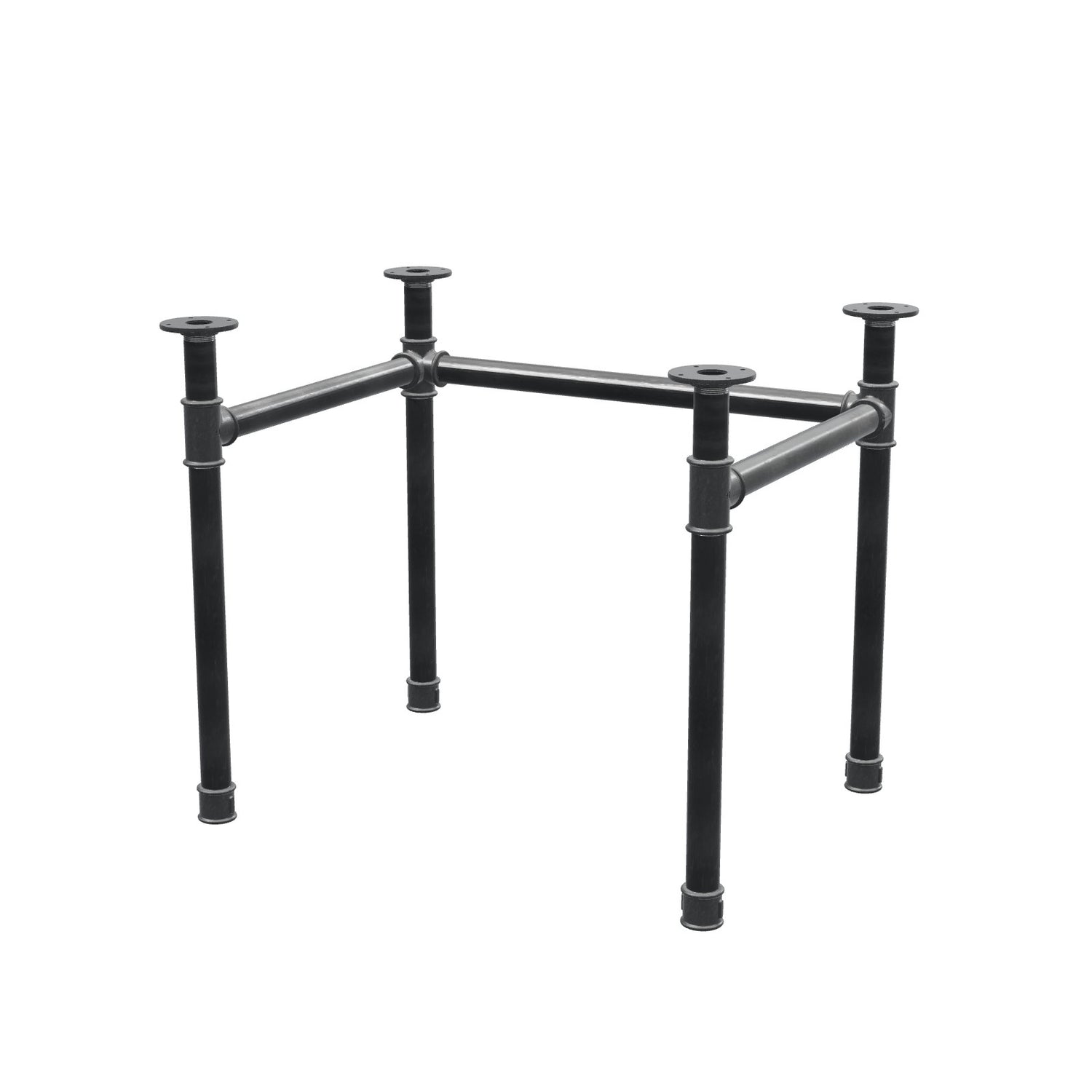

Bureau-onderstel in U-vorm, gietijzer en gelakt staal Ø 42 mm
Het zwaarste bureau-onderstel van het assortiment: Ø 42 mm
In 1¼ inch — 42 mm buitendiameter — met vloerflenzen van 100 mm met vier gaten weegt dit U-frame 15 tot 22 kg. Het is het onderstel voor grote bureaus en zware bladen: een massief werkblad, een oude deur, een eiken blad van 4 cm. Het ontwerp blijft dat van de U — vier poten, twee zijbalken, één hoge achterbalk — en de onderkant blijft vrij. Onderstelhoogte 70,5 cm, dus 73 cm met een blad van 25 mm, 74,5 cm met 40 mm massief hout.
Blad niet inbegrepen. Dit onderstel wordt los verkocht: je bevestigt er het blad van je keuze op (hout, glas, werkblad).
Dikke buis, flenzen met vier gaten, geschroefd
Het skelet bestaat uit vier fittingen van smeedbaar gietijzer: twee T-stukken bovenaan de voorpoten, twee 4-weg verdelers bovenaan de achterpoten, die de verbindingsbalk opnemen. De zwarte stalen buizen schroef je in de draad, zonder lasnaad. Boven een flens met vier gaten; onder een mof met zwarte kunststof inzet. Met de hand gemonteerd in Annecy, volledig demontabel.
Je formaat kiezen
Het formaat is de voetafdruk op de vloer. Reken op 8 tot 15 cm bladoverstek in de breedte en 4 tot 8 cm in de diepte: het 116 × 56 cm draagt een bureau van 120 × 60 tot 130 × 70, het 136 × 66 cm een blad van 140 × 70 tot 150 × 80, het 166 × 76 cm een werkblad van 180 × 80 en meer. Op grote lengtes wordt de bladdikte de beperkende factor (zie de maattabel).
De hoogte is vast: 70,5 cm voor het onderstel alleen. Tel de dikte van je blad erbij voor de eindhoogte — 70,5 + 2,5 cm = 73 cm, 70,5 + 4 cm = 74,5 cm. De norm voor kantoorwerktafels (EN 527-1) legt het vaste werkvlak op 74 cm, met 2 cm speling: een blad van 2 tot 4 cm brengt je precies in dat bereik.
De dwarsbalk zit hoog. De twee zijbalken en de achterbalk lopen op 55,7 cm boven de vloer, 14,8 cm onder het blad: niets op voethoogte, de stofzuiger komt erdoor en de stoel rolt vrij. De achterbalk, tegen de muur, dient als rail voor stekkerdoos en kabels.
De bladdikte hangt af van de overspanning tussen de poten. Tot en met maat 106 × 76 cm volstaat multiplex van 18 mm; vanaf 116 × 56 cm rekent u op massief hout van 27 mm of gelijkwaardig. Deze waarden komen overeen met een doorbuiging kleiner dan 1/300 van de overspanning bij een belasting van 100 kg/m² — de matentabel geeft elke maat afzonderlijk.
Belangrijkste kenmerken
Verkrijgbaar in 15 uitvoeringen, hierboven te kiezen: grondvlak van 86 × 56 cm tot 166 × 76 cm, onderstelhoogte 70 cm.
| Buizen | zwart staal 1"1/4 (33 × 42), oftewel een buitendiameter van 42 mm — zie de tabel met buisdiameters in staal |
|---|---|
| Materialen | fittingen van smeedbaar gietijzer, buizen van zwart staal (zwart of verzinkt staal?) |
| Afwerking | blanke lak, zowel op het gietijzer als op het staal, waardoor het ruwe metaal zichtbaar blijft |
| Kleur | Grijs / antracietgrijs afhankelijk van het licht |
| Blad | niet inbegrepen — de flenzen van Ø 100 mm hebben 4 gaten om het blad van uw keuze vast te schroeven, hout of glas (de juiste vloerflens kiezen) |
| Hartafstand van de flenzen | ongeveer de maat min 10 cm, zowel in de lengte als in de diepte |
| Vloerbescherming | zwarte kunststof inzetstukken onder elke poot |
| Montage | wordt deels gemonteerd geleverd — bij ontvangst schroeft u nog enkele fittingen vast (schroefdraadfittingen goed vastdraaien) en bevestigt u uw blad aan de flenzen |
| Gewicht | 17,6 tot 21,3 kg afhankelijk van de uitvoering (tabel hieronder) |
Hetzelfde onderstel in andere buisdiameters
Dit bureau-onderstel bestaat in drie buisdiameters: Ø 27 mm, Ø 34 mm en Ø 42 mm (deze pagina). Hoe dikker de buis, hoe zwaarder, stabieler en krachtiger het onderstel; hoe dunner, hoe ingetogener het silhouet. Voor een eettafel of een sidetable kijk je beter naar het H-onderstel op tafelhoogte.
Details en bijzonderheden
De afwerking is een blanke lak: die beschermt het metaal zonder het te kleuren. Een zachte, droge doek volstaat — geen water, geen reinigingsmiddel, geen schuurmiddel. Uitsluitend voor binnen.

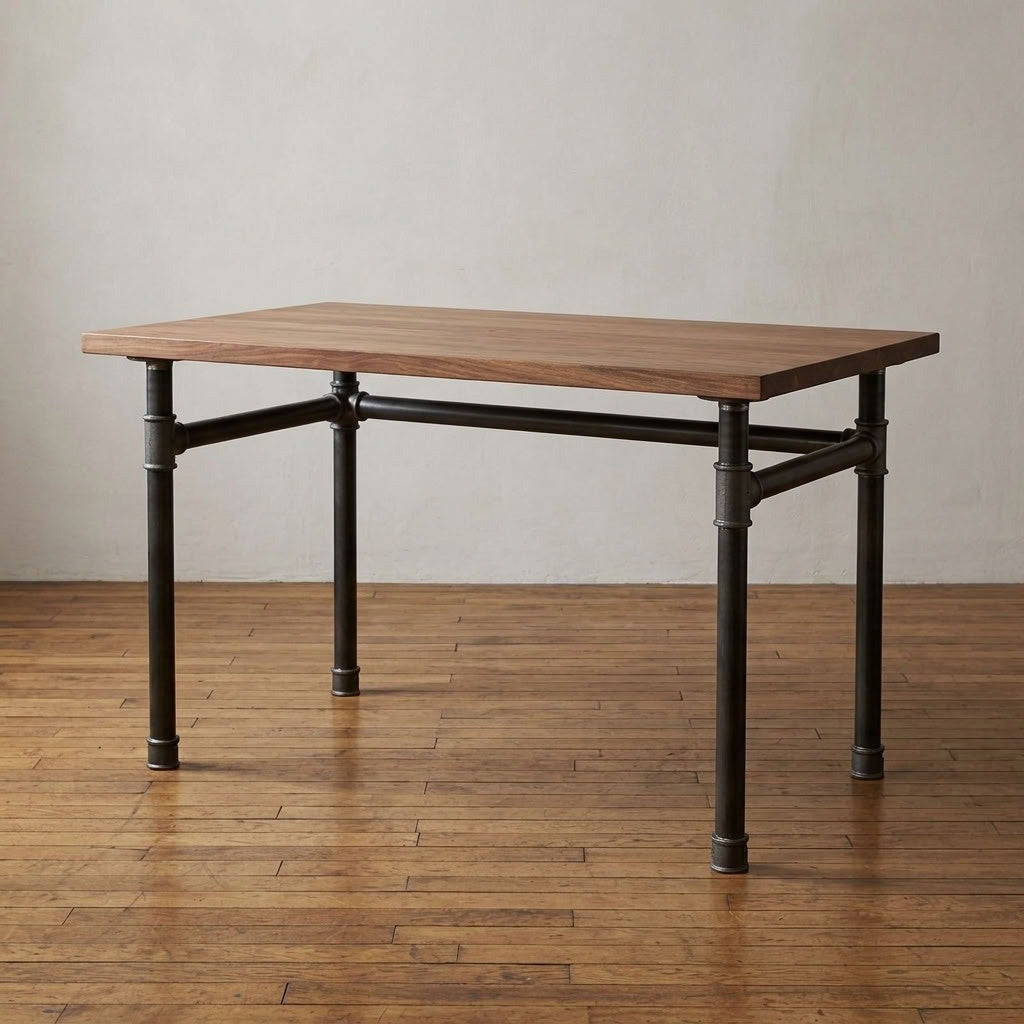

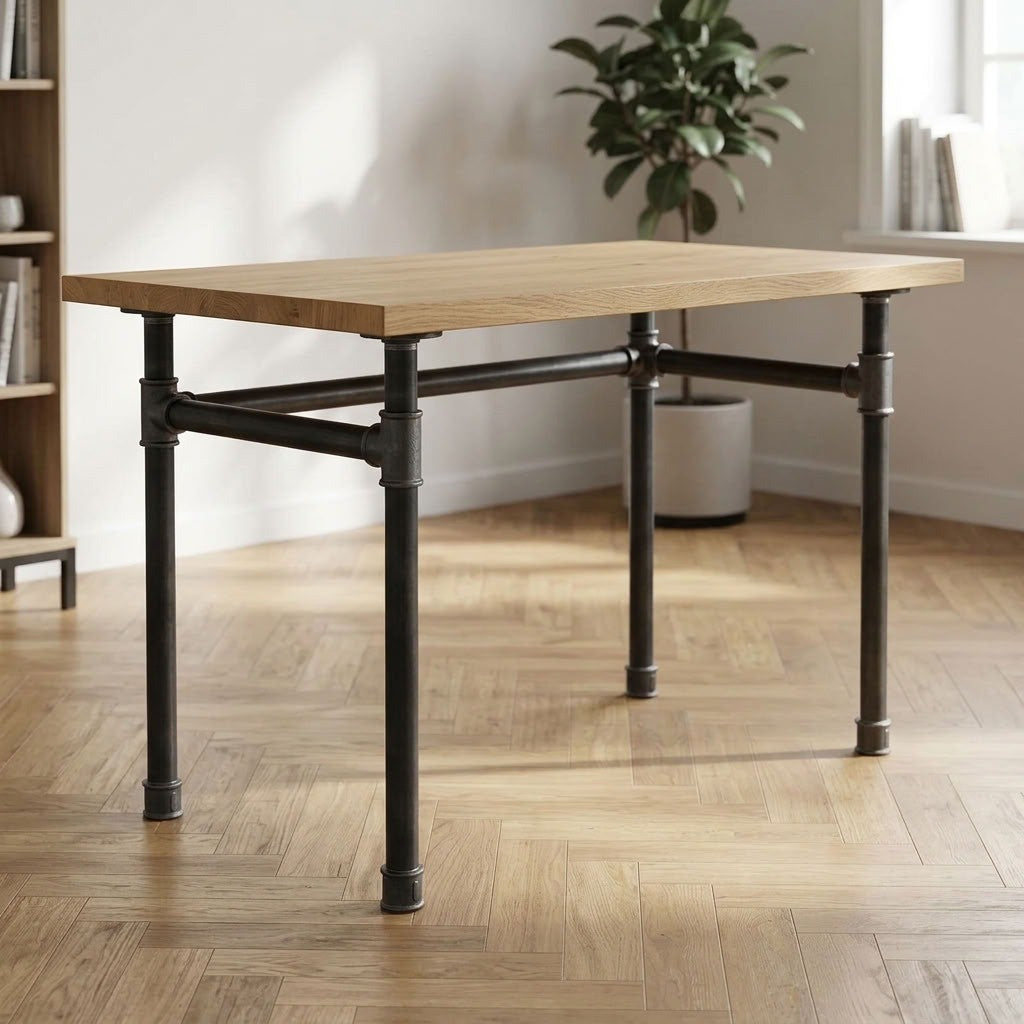

Op de sfeerbeelden dient het blad ter illustratie: het wordt niet bij het onderstel geleverd.
Gegoten gietijzer en getrokken staal zijn van stuk tot stuk nooit precies gelijk. Die kleine afwijkingen ten opzichte van de foto's tekenen het industriële, authentieke karakter van elk onderstel van Home Invasion.
Elk onderstel wordt op bestelling gemonteerd in Annecy, Frankrijk.
Gedetailleerde afmetingen
De letters verwijzen naar de tekeningen hieronder. Maten in centimeters; maat A wordt gemeten van de buitenrand van een flens tot de tegenoverliggende flens. De hartafstanden (B, D) gelden tussen de flensmiddens — handig bij het voorboren van de gaten in het blad.
Tolerantie: dit zijn nominale maten. De aandraaikracht van elke fitting en de gietwerktoleranties geven ongeveer ± 5 mm afwijking per maat. Meet het gemonteerde onderstel op voordat u uw blad boort of op maat laat zagen.
Zijaanzicht, in de lengterichting — indicatieve tekening, maten in de tabel
Bovenaanzicht — indicatieve tekening, maten in de tabel
| Maat | A – totale lengte | B – hartafstand (lengte) | C – totale diepte | D – hartafstand (diepte) | Min. bladdikte |
|---|---|---|---|---|---|
| 86 × 56 cm | 85,7 | 75,7 | 55,7 | 45,7 | multiplex 18 mm |
| 86 × 66 cm | 85,7 | 75,7 | 65,7 | 55,7 | multiplex 18 mm |
| 96 × 56 cm | 95,7 | 85,7 | 55,7 | 45,7 | multiplex 18 mm |

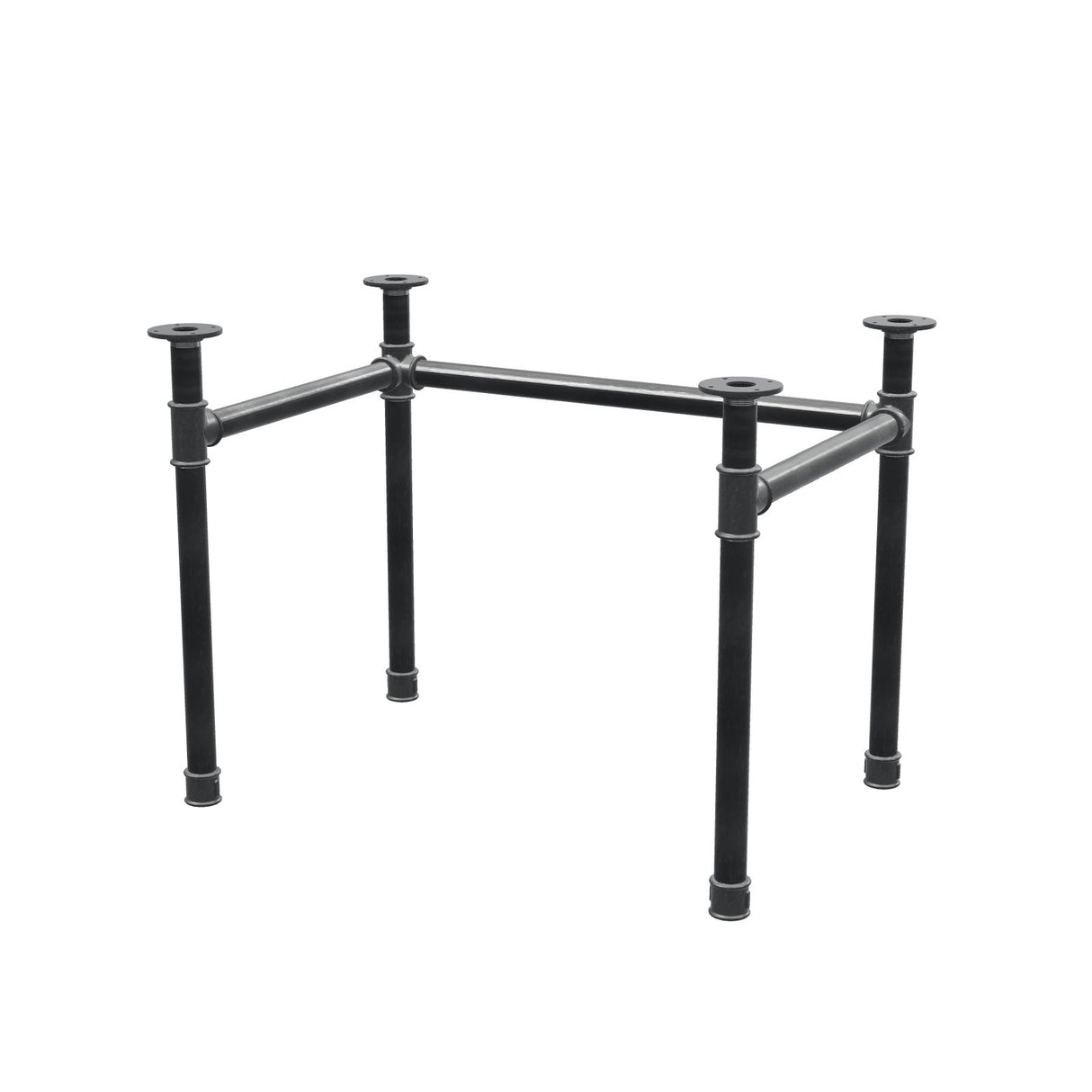

| 96 × 66 cm | 95,7 | 85,7 | 65,7 | 55,7 | multiplex 18 mm |

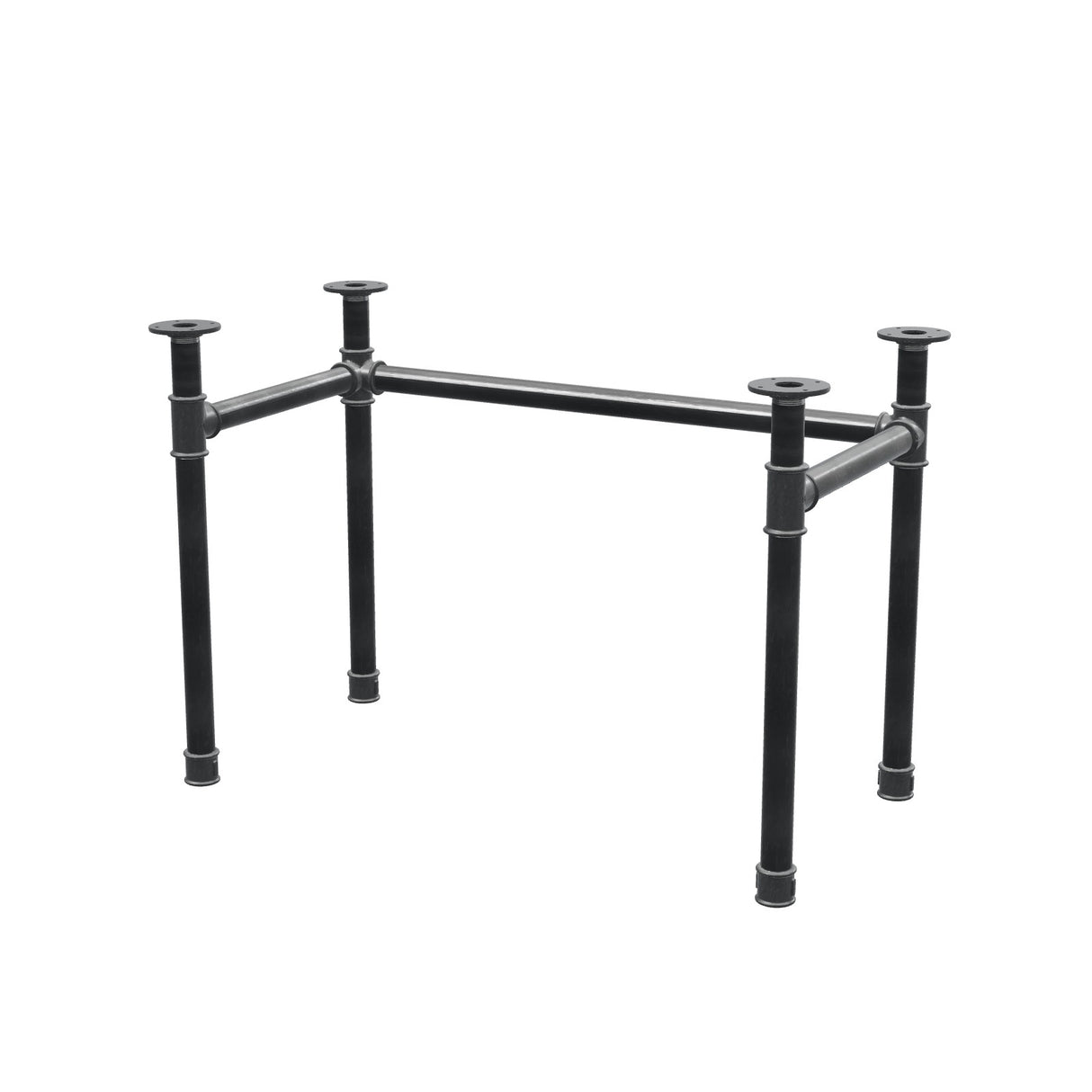

| 106 × 56 cm | 105,7 | 95,7 | 55,7 | 45,7 | multiplex 18 mm |

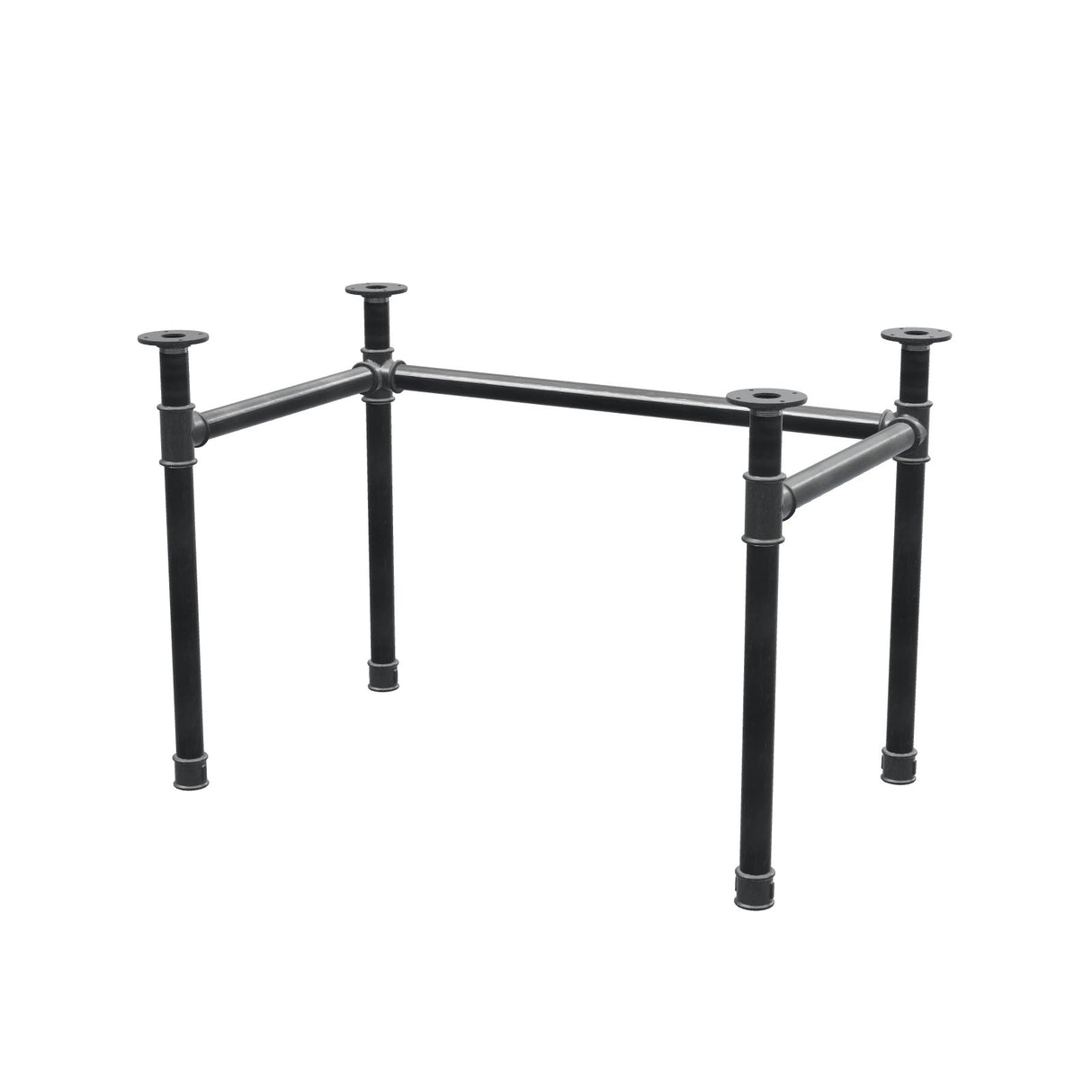

| 106 × 66 cm | 105,7 | 95,7 | 65,7 | 55,7 | multiplex 18 mm |

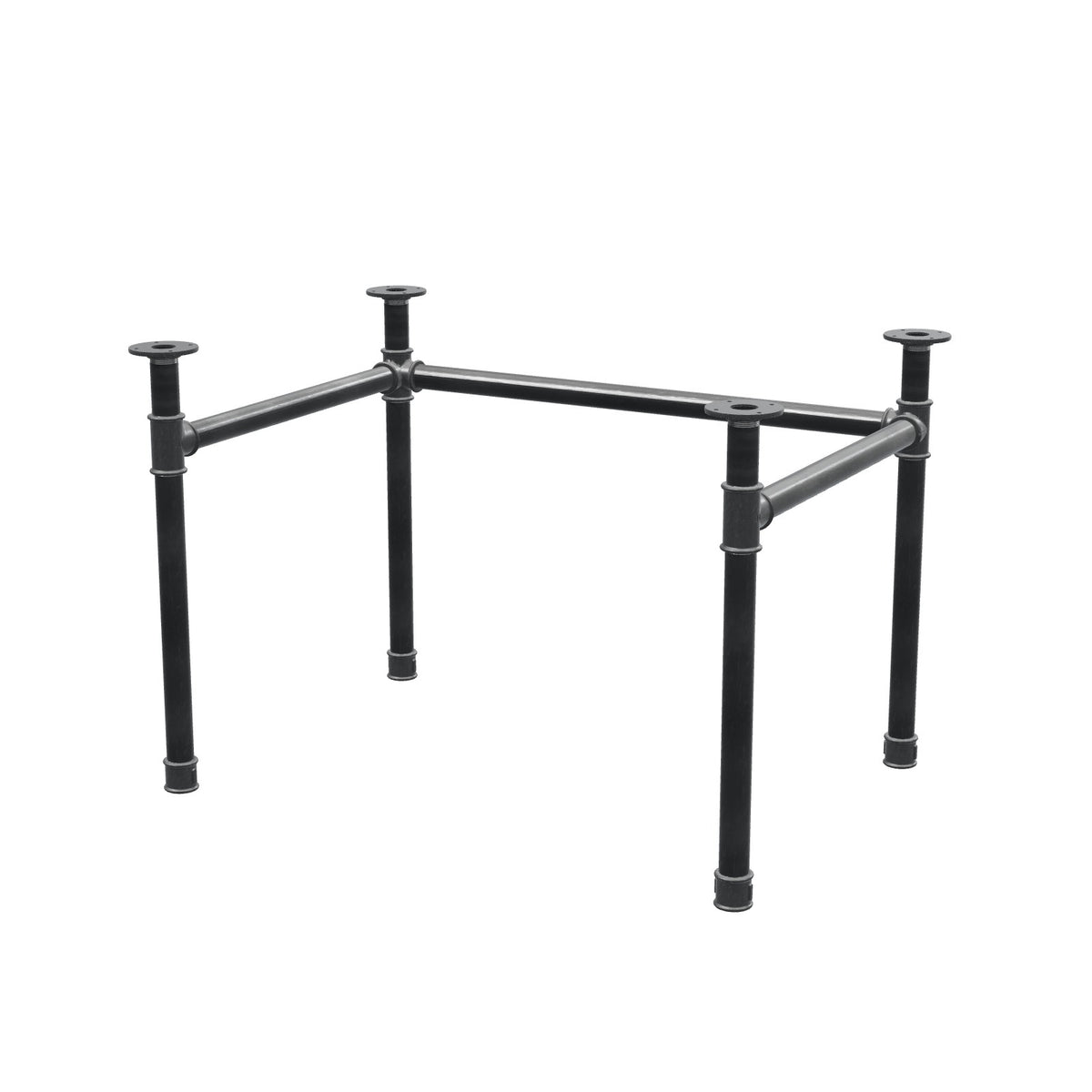

| 106 × 76 cm | 105,7 | 95,7 | 75,7 | 65,7 | multiplex 18 mm |

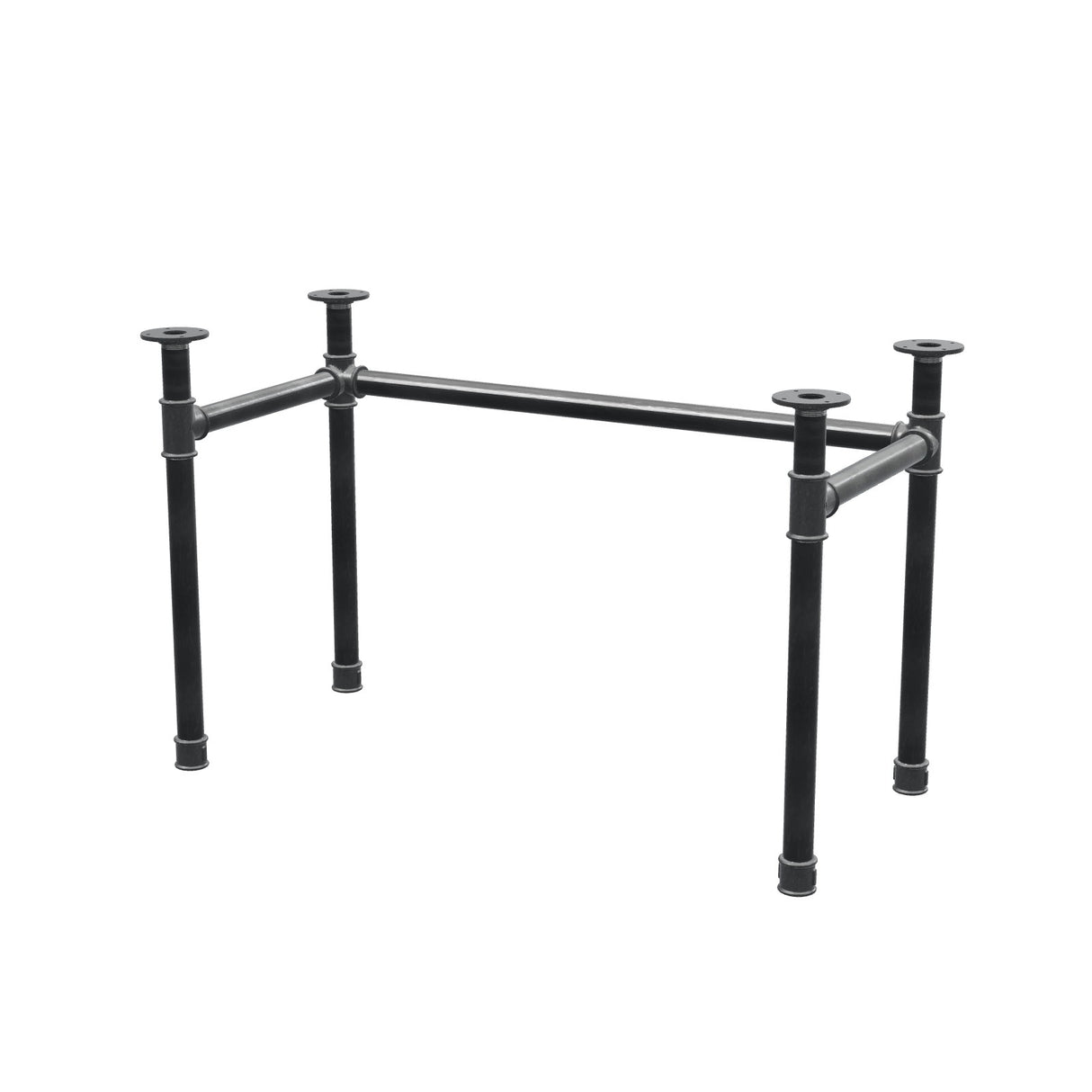

| 116 × 56 cm | 115,7 | 105,7 | 55,7 | 45,7 | massief 27 mm |

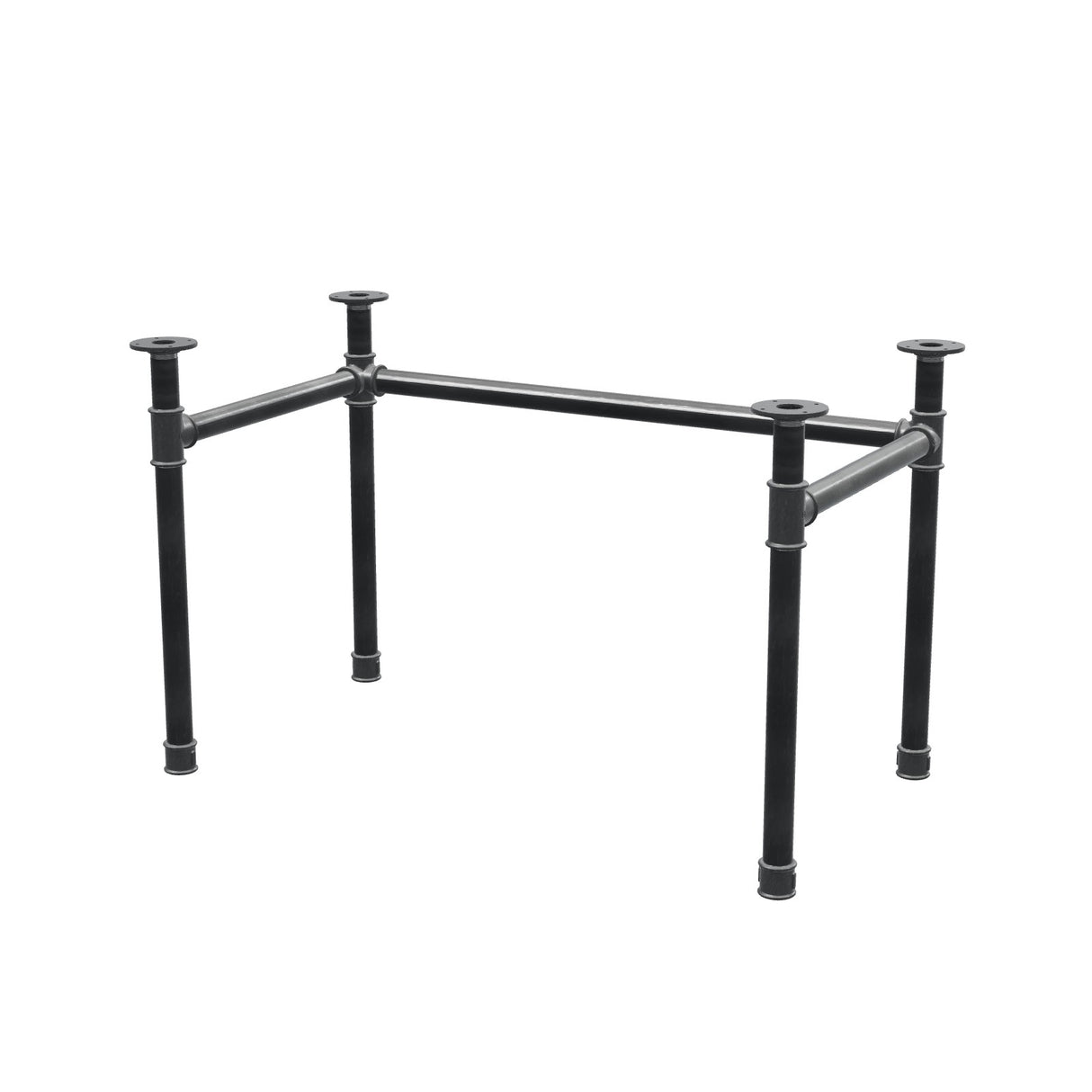

| 116 × 66 cm | 115,7 | 105,7 | 65,7 | 55,7 | massief 27 mm |

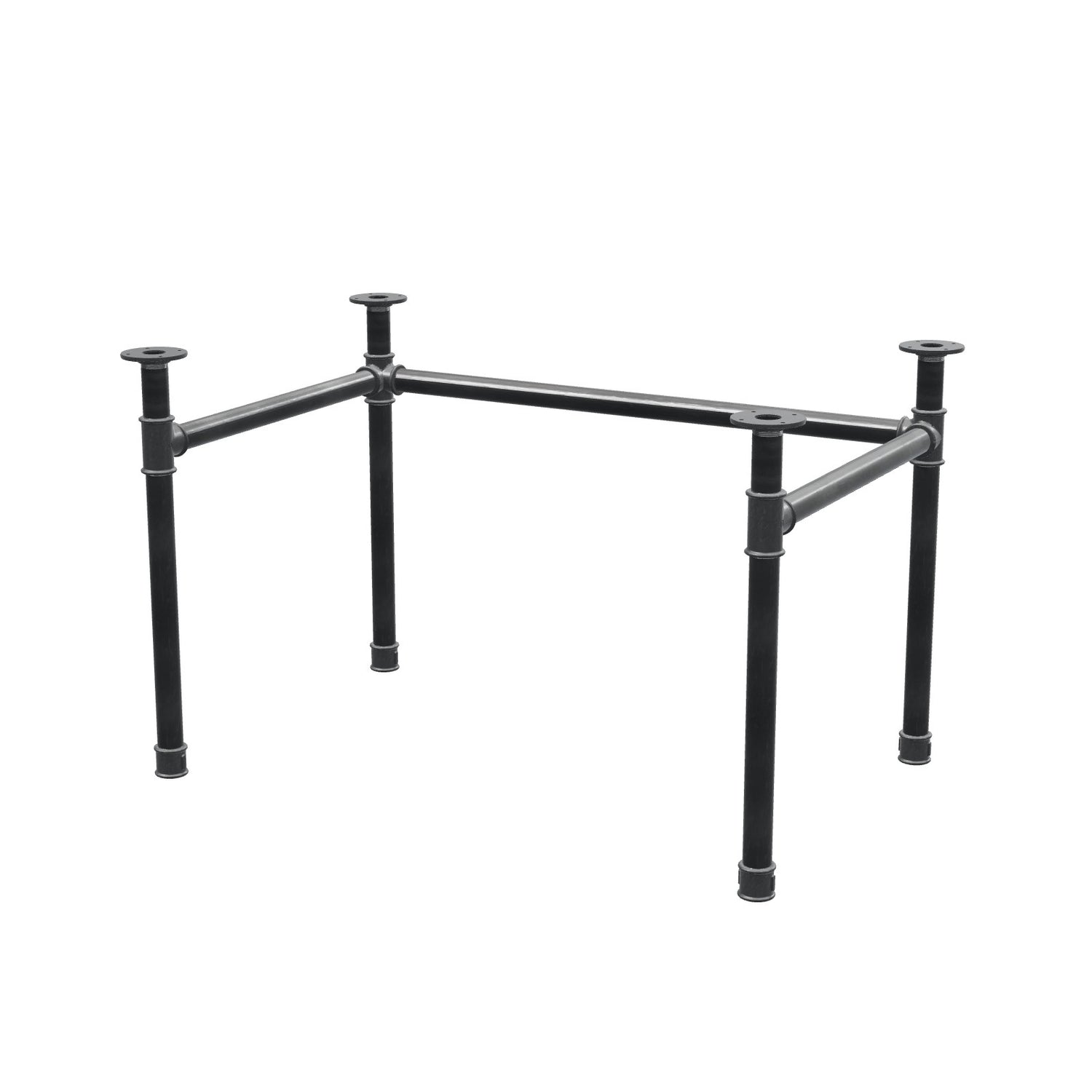

| 116 × 76 cm | 115,7 | 105,7 | 75,7 | 65,7 | massief 27 mm |

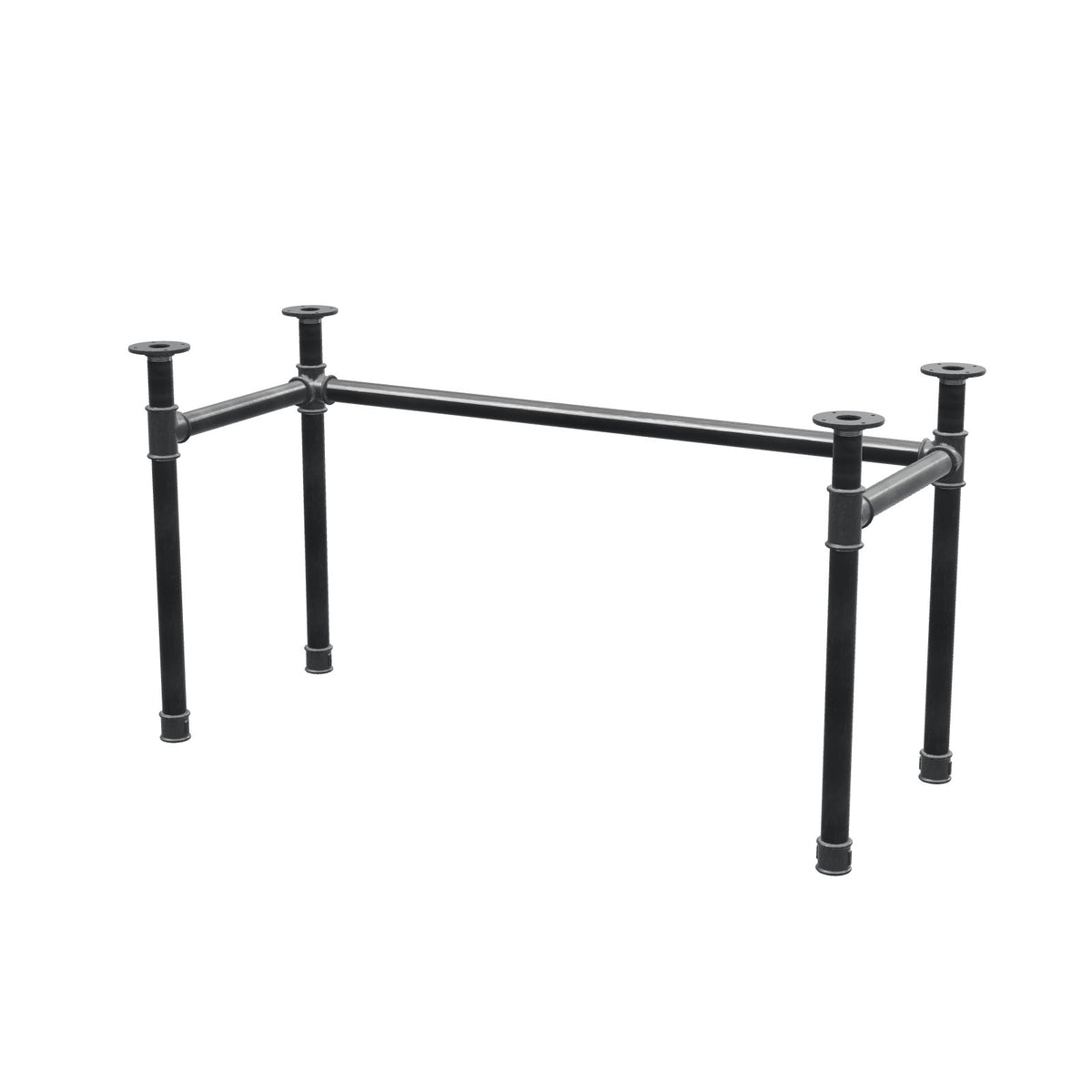

| 136 × 56 cm | 135,7 | 125,7 | 55,7 | 45,7 | massief 27 mm |

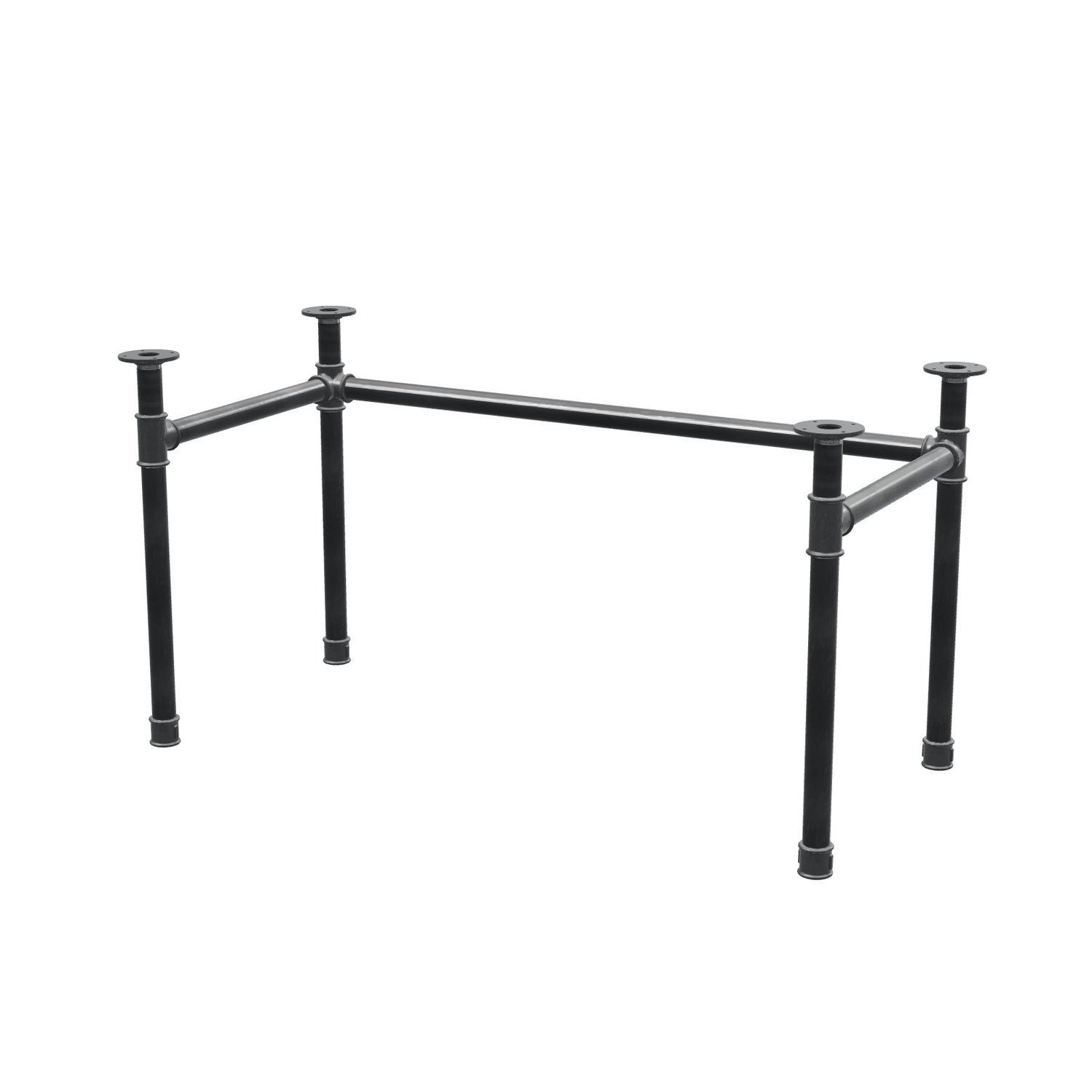

| 136 × 66 cm | 135,7 | 125,7 | 65,7 | 55,7 | massief 27 mm |

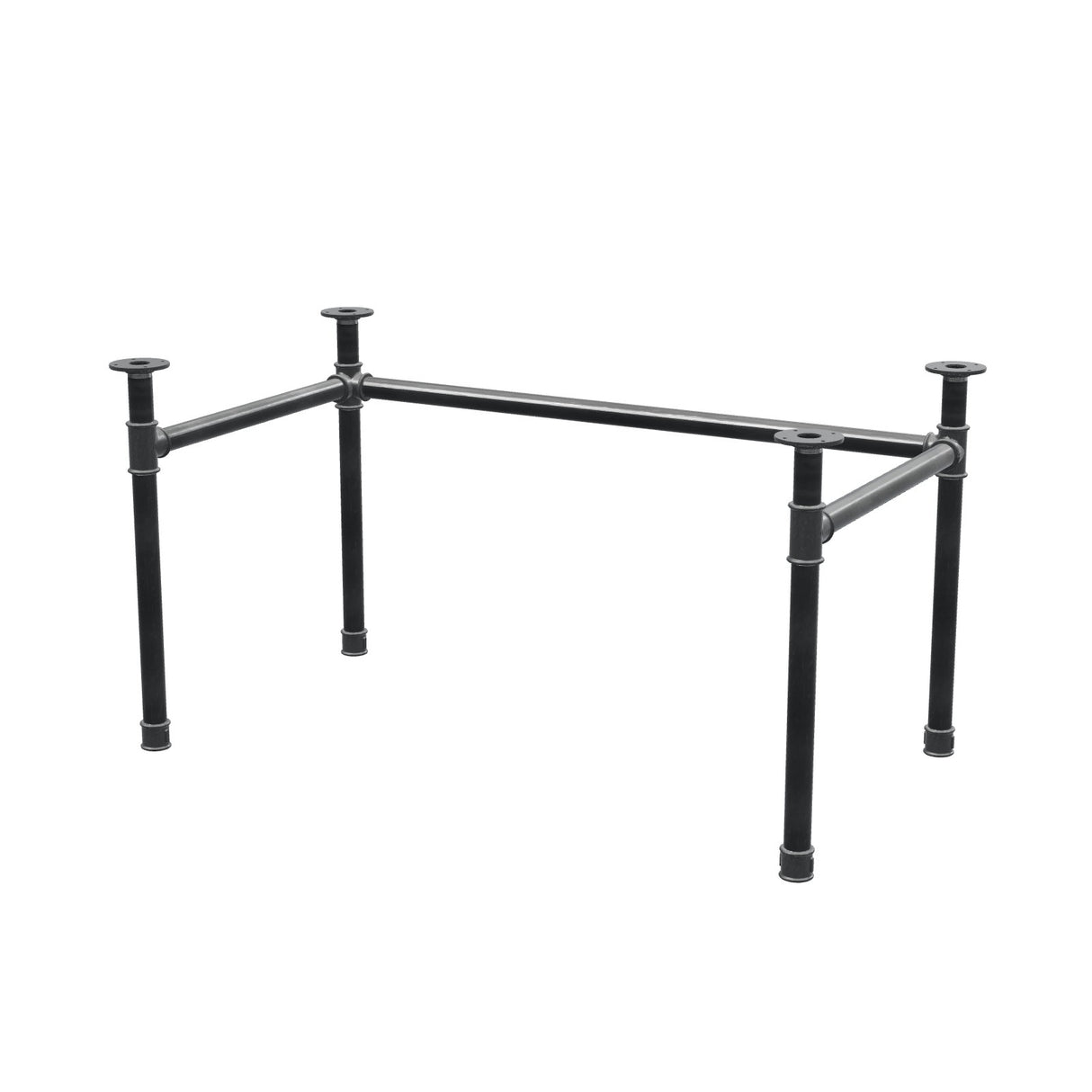

| 136 × 76 cm | 135,7 | 125,7 | 75,7 | 65,7 | massief 27 mm |

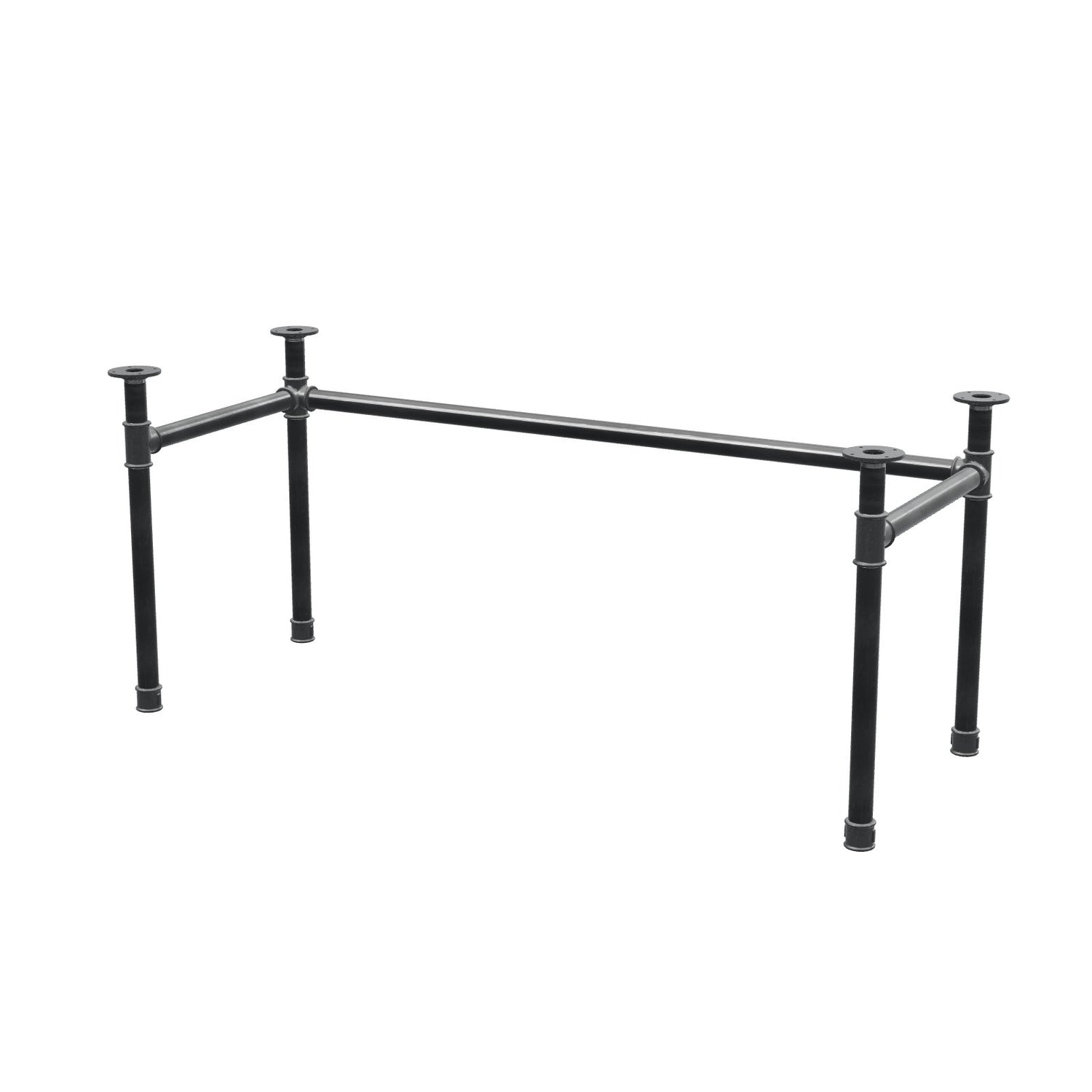

| 166 × 66 cm | 165,7 | 155,7 | 65,7 | 55,7 | massief 27 mm |

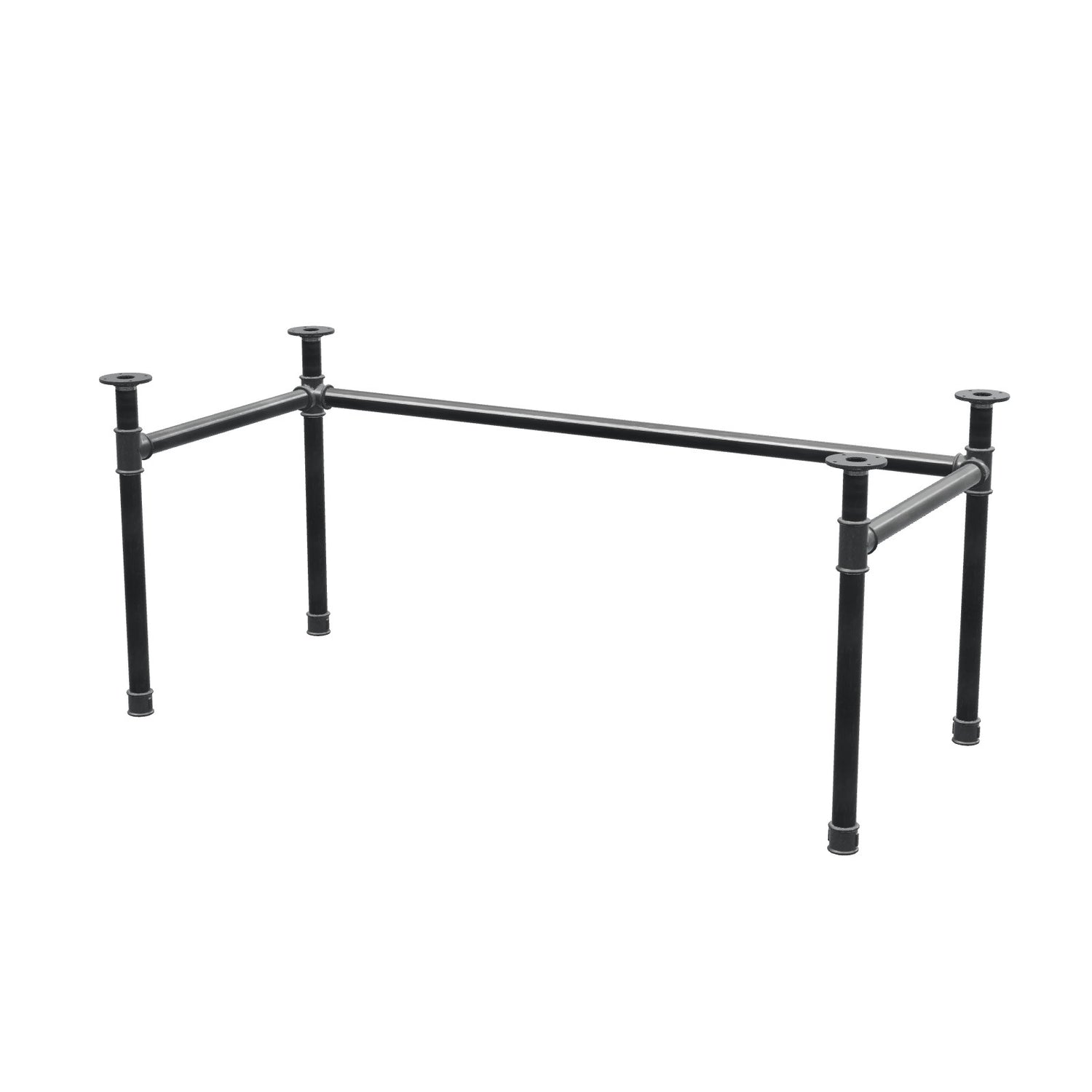

| 166 × 76 cm | 165,7 | 155,7 | 75,7 | 65,7 | massief 27 mm |
| E – totale hoogte | F – hoogte van de dwarsbalk-as |
|---|---|
| 70,5 | 55,7 |
Gewicht van het verpakte onderstel:
| Formaat | Gewicht |
|---|---|
| 86 × 56 cm | 17,6 kg |
| 86 × 66 cm | 18,4 kg |
| 96 × 56 cm | 17,9 kg |
| 96 × 66 cm | 18,7 kg |
| 106 × 56 cm | 18,2 kg |
| 106 × 66 cm | 19,0 kg |
| 106 × 76 cm | 19,4 kg |
| 116 × 56 cm | 18,5 kg |
| 116 × 66 cm | 19,3 kg |
| 116 × 76 cm | 19,7 kg |
| 136 × 56 cm | 19,1 kg |
| 136 × 66 cm | 19,9 kg |
| 136 × 76 cm | 20,3 kg |
| 166 × 66 cm | 20,9 kg |
| 166 × 76 cm | 21,3 kg |
Voor het op maat zagen van het blad en het bevestigen aan de flenzen legt onze handleiding een industrieel bureau van buizen bouwen stap voor stap uit hoe u te werk gaat.
Liever zelf in elkaar zetten?
Hier is niets gelast: twee T-stukken, twee verdelers, vier flenzen, vier moffen en elf draadbuizen, in elkaar geschroefd. Elk onderdeel is los te bestellen in onze catalogus, en de buislengtes zijn standaardreferenties, geen speciaal zaagwerk.
De onderdelen van één onderstel:
Buislengtes, winkelwagen en 3D-weergave per maat:
| Formaat | Benodigde buizen | Winkelwagen | 3D-weergave |
|---|---|---|---|
| 86 × 56 cm | 4 × 120 mm, 2 × 400 mm, 4 × 500 mm, 1 × 700 mm | De 23 onderdelen toevoegen | Configurator openen |
| 86 × 66 cm | 4 × 120 mm, 6 × 500 mm, 1 × 700 mm | De 23 onderdelen toevoegen | Configurator openen |
| 96 × 56 cm | 4 × 120 mm, 2 × 400 mm, 4 × 500 mm, 1 × 800 mm | De 23 onderdelen toevoegen | Configurator openen |
| 96 × 66 cm | 4 × 120 mm, 6 × 500 mm, 1 × 800 mm | De 23 onderdelen toevoegen | Configurator openen |
| 106 × 56 cm | 4 × 120 mm, 2 × 400 mm, 4 × 500 mm, 1 × 900 mm | De 23 onderdelen toevoegen | Configurator openen |
| 106 × 66 cm | 4 × 120 mm, 6 × 500 mm, 1 × 900 mm | De 23 onderdelen toevoegen | Configurator openen |
| 106 × 76 cm | 4 × 120 mm, 4 × 500 mm, 2 × 600 mm, 1 × 900 mm | De 23 onderdelen toevoegen | Configurator openen |
| 116 × 56 cm | 4 × 120 mm, 2 × 400 mm, 4 × 500 mm, 1 × 1000 mm | De 23 onderdelen toevoegen | Configurator openen |
| 116 × 66 cm | 4 × 120 mm, 6 × 500 mm, 1 × 1000 mm | De 23 onderdelen toevoegen | Configurator openen |
| 116 × 76 cm | 4 × 120 mm, 4 × 500 mm, 2 × 600 mm, 1 × 1000 mm | De 23 onderdelen toevoegen | Configurator openen |
| 136 × 56 cm | 4 × 120 mm, 2 × 400 mm, 4 × 500 mm, 1 × 1200 mm | De 23 onderdelen toevoegen | Configurator openen |
| 136 × 66 cm | 4 × 120 mm, 6 × 500 mm, 1 × 1200 mm | De 23 onderdelen toevoegen | Configurator openen |
| 136 × 76 cm | 4 × 120 mm, 4 × 500 mm, 2 × 600 mm, 1 × 1200 mm | De 23 onderdelen toevoegen | Configurator openen |
| 166 × 66 cm | 4 × 120 mm, 6 × 500 mm, 1 × 1500 mm | De 23 onderdelen toevoegen | Configurator openen |
| 166 × 76 cm | 4 × 120 mm, 4 × 500 mm, 2 × 600 mm, 1 × 1500 mm | De 23 onderdelen toevoegen | Configurator openen |
Het gemonteerde onderstel komt daarentegen gelakt, gecontroleerd en voorzien van zijn vloerbeschermende inzetstukken, die niet apart worden verkocht.
